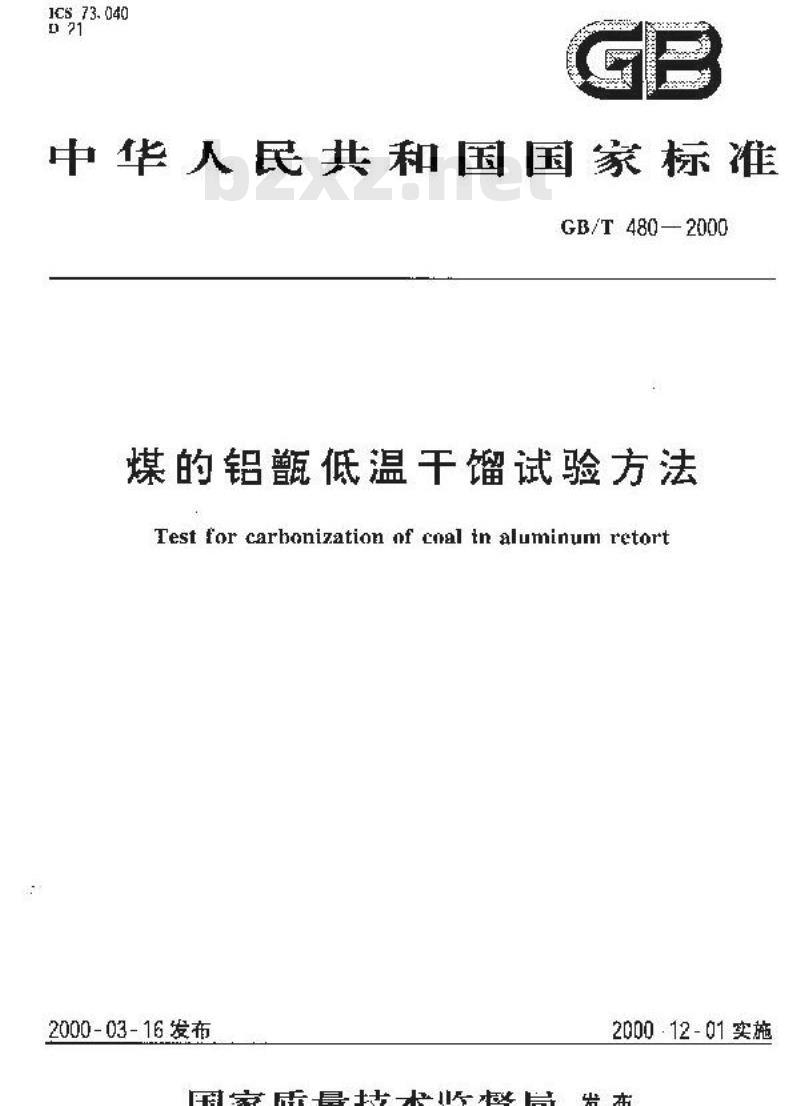

【国家标准(GB)】 煤的铝甑低温干馏试验方法

1cs 73. 040
中华人民共和国国家标准
GB/T480—2000
煤的铝低温干馏试验方法
Test for carhonization of coal tn aluminum retort2000-03-16发布
2000：12-01实施
家质量技术蓝督局发布
GB/1480—2000
本标准号来据[S）471974能煤低附十幅达洲定需、水、气和半集产丰和（:B/48318满券分所试验方法一般规定进行峰订的，在术内容上与[0？举效，根帮G1.119标准化工作导测第1单元：标危的起共与丧述规则第1带分：标难谢写
的基本规定3和GB/一2831998的规定，本次快订，时（1/486—：987中的主要技术内容木忙变动，规范广标准希式，接改了有关术语、单位，符号，州时始而前亢部分。年际准从生效之口起间时代G3/T480987.本标准的闲来A是标准的阳录
本标难的附录B,所录是提示的对录：本标准出国家保工业局炭出
本标难由全压煤炭标雅化技术要点会口口：标雅归苗单产：煤炭料学研事总院北京煤化学布究所，本准丰要起节人，效度罚，李安图本松委托煤炭料学研充总晚北京煤化学讲究影负责解轩，产标准19h4年首内发布：
1范围
中华人民共和国国豪标准
煤的铝低温干馅试验方法
Test fnr carhonixation uf coal in aluminumn relortGB/1480-200
誉GH498
本标准规了铅幅低温！馅试验的法提要，收器设各试监以骤和站果表逆。本标准适用于想煤和姻添。
2引用标准
下别标非新包含的条文更过本惊中，乎而将为术标准的承文：本标准片版比示版本也为台效，所有标准部会效修订诺用本标法的主操讨见下列起证量新放小的能件。GB212·-J州1煤的工业分扩方诺GB2186煤中炭酸益化换含的浏定方法CB4741煤样的制备克法
T—198化学剂币
HG 3 1011--1976www.bzxz.net
3方法握要
将媒持装在销能中，以一定开湿程享阅势交，并保持定时证，下师迎定所得您润、热护水、半快和气的广资
仪设备
4.1.1钜位图1:;
4. 1.2编航益2
4. 1. 3导出管(图 3];
4.1.4汽茂螺母（医4.
4.2加热表置：带控说黄胃，现格性能须符合义下云求a）最补5~2Cm!n内度这福虚到260:1）c~5心期.升端速/min，开祖点总误为心e终可5
国家插量控术监肾高2000-23-16批准20001201实施

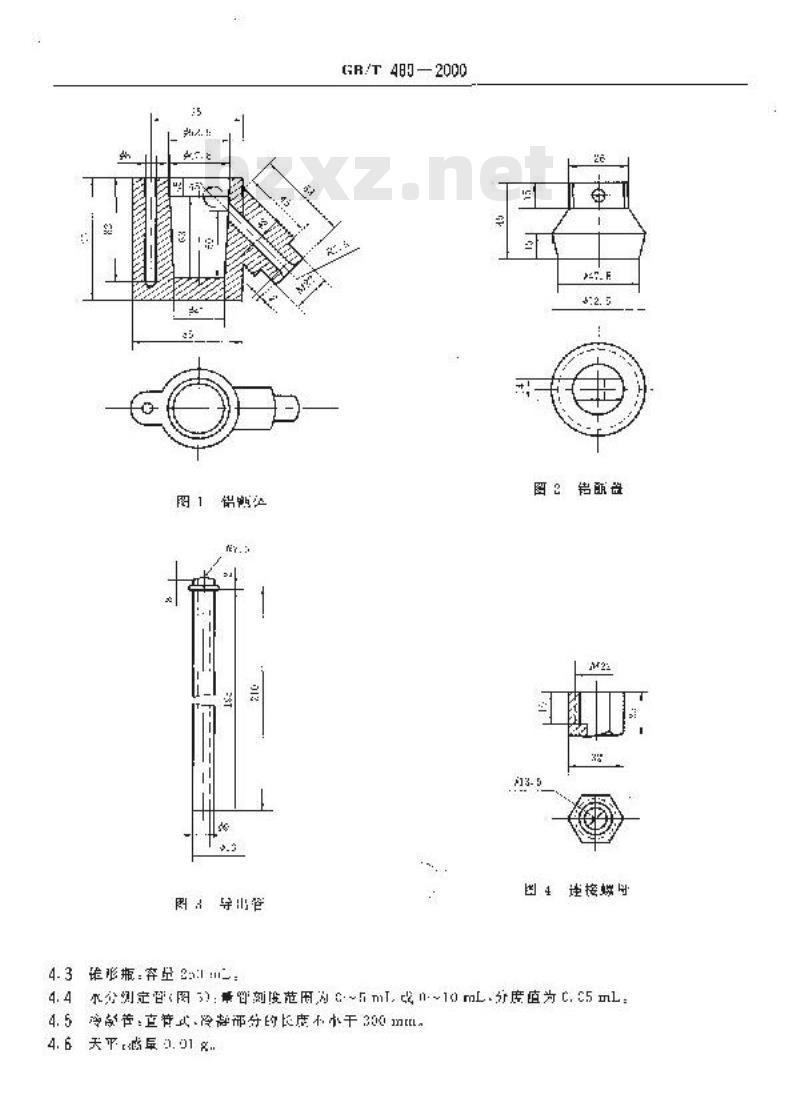

图：导出管
4.3形瓶奔量1
GR/T 4B2000
图2铠丽盘
图4连接螺母
4.4小分测定图量刻范用为.~5ml或n~10mL度直为.c5mL：4.5冷善：式.冷谢都分的长度本干300初[4. 6天平.018.
5材料和试判
GB/T 480 - 2000

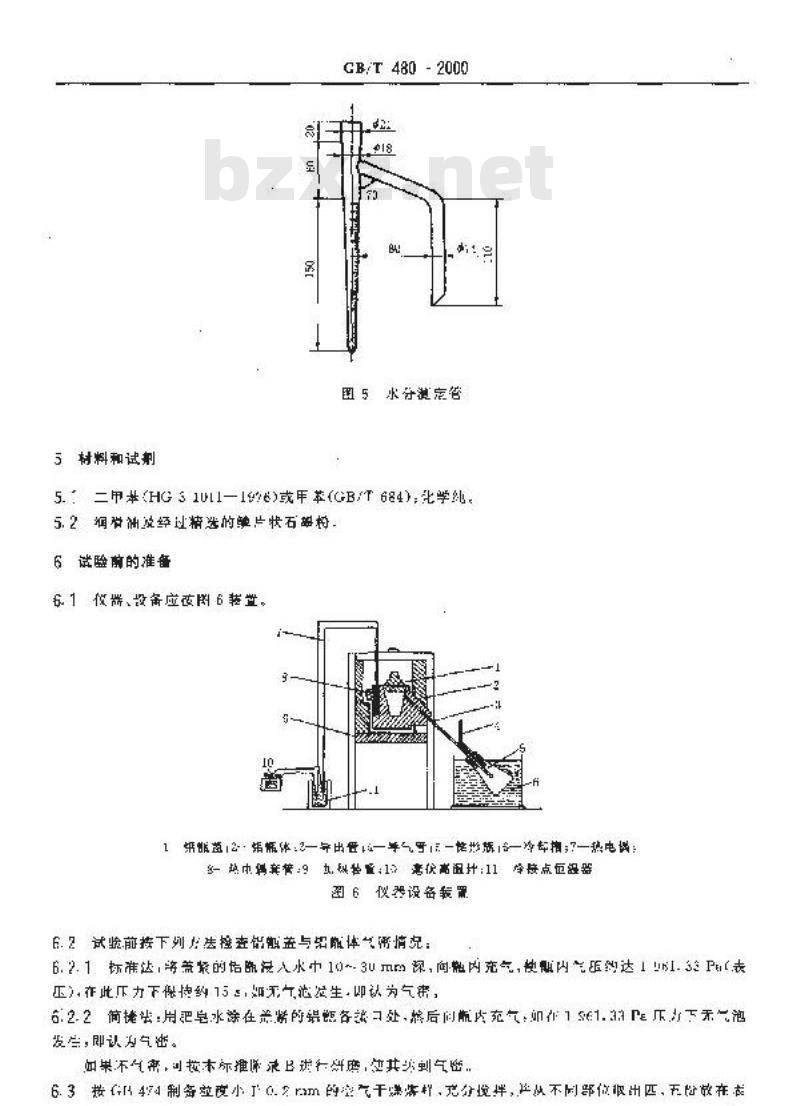

国5水分减定管
5. ：二甲本(HG 1UL1—1约)或甲萃(GB/T 684);学跳。5.2常油及经过精送的单片状石品将6试前的准备
6.1仅端设备应夜图6转置。
能益12瓶体3一异出受一手气乎一性送放1一冷却拍;？一热电试≤-中得套管：9,积益置;13毫优高祖计:11净接点巨湿器图6仅器设备表置
E. 2试鉴前按下列片法控查铝能益与沿服体气情况：6.2.1标准达，将盖紧的估随湿入水中10~3umm深，向能内充气，快内气压约达1us1.33P（表压），在此下力下假持约15，如无气池发生即认为气帝，6.2-2 简糖法:用肥皂水涂在盖紧的距各惑7处,格后间能内充气:如个 1 561. 3 Pe ,力下无气泡发些，即认为气密。
如果不气率，叫校本标推逐录B球行部磨，竺其实判气密，6.3按（474制备整改小」0.ram的空气干票案，充分伴，产从不同部位根出匹，五份放在起GA/T 480—2000
面中，称收（20十0.5）号炼样（称准到0.018）准将煤样全部人瓶内，注，核本准的来！步行的我业来期床样的献账样兆大，双小接本林准附示C的，近量的战子，以的山其举。续伴和千立准可证人所内，十位其向平垒。6.1带上统益，用小木谨经轻把所盖最紧，带断孕出登用严案不端气的献水案与铺形瓶连挖。铝寻用应伸人角对，伸入的长庭不小于瓶高的一，以小巧利随接做：从较水塞的并一个小凡人一支酱假有曲的感璃导气曾，供导出媒气开，各造按归必领气密，组形版在铝解连美之前，成手先洗净、十炼并称盘，称准到0.01，
6.5锅物放人电护户，盖上护苏，海热电得或癌通人活瓶的德动雅中，6.6将胶皮与装在维举帮！的导气单连接企起，以便将煤气导出室外。6.7在冷中恒中或人一定益的水我冰缺，链形施原尽量漫入水小，但瓶口监高出水面：估可以用1三℃以下的循环水，且维水流要能使焦汁改亦蒸气冷静下来。7试避步骤
7一切准备要当以片，即叫证电加热，铝龄的例面底部同时加将·侠断体各激安保持为，在初1：-2G五内使情度升到26.认到265以，成严格控制湿度·使湿度以/11的送度1升.每10min检一饮安际湖度，与成温之来得赵过1u心，到达=时，保湿2u.等止加热。
72运验中煤样受严产生的焦证、水需气剂煤气经界出管进人整形施：焦油和术燕气应冷凝在锥形积口，举气划出股普学出京外。7.3停止热后，据酒带灯成其使燃两，微常制热源出守，以使著在导出壁！的您油流进链形肃中
7.4导出管中附善的热担流山以后.把冷却中的冷水排出或把冷却神移井，收出熟电尚或制这计，并推形放与位连结的软木坐，取出铝版，放在阳流处冷.为了弱止半忠数收空气中的水分，将君的导出7封江。
7.5将蔽有冷特的链形瓶雄接干，放置的r后称量（称准到，1。整有冷凝物的形盘与十调前唯形柜质量之关即为二馅冷凝物的质品。.6划定冷谢物中的含水量（1馅总水分）。冷凝物质益与水的质量之差即为间的质。铝随冷却后，底下随益，落半集像人称量微中你量（你.，注应在刮敢配壁1.的小要利坏瓶本。
7.媒样的总减大冷潮物质母与半燃质量之和为气草杆损尖量：弃顺产物的质原对样质止的产价教，即对若产龄的空“：十点产率，7.9热解水产率由下调急水分（76)减大煤样的空气十英水分（按B/T±1漫定）血役.8干馏总水分的滩定
H.1向整有十饲冷物的锥形施中加人的30mL二甲车或用率（5.1)然后将形瓶与水分测定普连折一起。水分测常减活净，录，其量管应步光校正，水分阿定管的斜切口进入维形瓶的51m：东石，其上已与十关、信次的冷谢器连接，使冷疑器为辑切口位于水分到定管的费断询中心：全表置如医？所示。
(R/T 4B0—2000
1损花12玻纳净说将：3-水分测逆售，万能电护医了水分测定装置
8.2抢凝器二端第临我感以其他方法让，紫队止尘埃污染及避免气中水分能冷凝然化既结。B.？用用炉加控制势连度，使以冷凝器切二下的范数为每和2-滴当本分洲定中的水不再增落剂变评完会避时，即停正蒸，如等内有极红小的水滴落出引证状对，水分泌定收可用温水溶微微加（温度不超过），以促使其乳油状查尽快满除。如蒸幅光毕行，有水纳附者上降凝器内性，应提高整控重，使冷鼠下来的济测将水滴得人永分测比管中。8.4惟形瓶冷后，将装置拆工，读取水办位积，妇有一部分长珠附作水净测定曾告些上，可用娠能形金尾等一惯择，感置数分辨，水环完全况下严，再读收水分体板：为箭化让算，室温下水的案度叫境作1心m因此改分的体积即为十解总水分的质量。9鼓果表述
9. 1 结典计神
：跑产物约空干燥基产率，按式)一)调莫焦池产，Tud
满总水分产帝：waer：
热解水产率，Wnlt.d
送产率：Ceka二
代中：两—空气焕激祥质量.！
4一冷斑物质量·名！
小—十简总木分质画·名：
一十生质体·g
过一次气娲煤样小分含鼠，，
Tar.r一 空亡干性基焦动产本,义;Waicr.
空气干燥基干曾总水分产座，纟Waterp.i
空气十娱基热解水产率，%：
空气干燥基半焦产率，火.
9. 2结换策
干焕无灰羊半您产率按克5计算：GB/T480—2000
Cokea- (Cakeg - Au) *wJ - Mu - A,1C
煤托中确强盐的二氧化残含景超过公时，计绑公式如下：Tarar= TaI,*100
_Coke - Au - [CO-a IW - Ma-- A. -[), -10G
Cokeit
干燥无求生费油产季，路
式Tas
A-一空气于燥基故分含量，按GR/T213测定[CX),一空气于薄基碳酸盐氧化碳含量，%,按GI/T 2_8划定，Cokcai
一1爆无成些十焦产率，%
fco,lm
（6）
·半费中送腾盐的氧化碳言量，以空气下煤样为基础的百分含量，%，按GR/T218测定，
9.3果报告
计算和换算试验能果时，所有数值应取到小效点后第二危。出结果时只详留小效点后策一位，小数点后第二位数字按数字修药规则辩约，方法精密度
为法精期度见表1：
T谢总水分产率
离油率
重度性限
现性临界型
CB/T48D
附录A
（标准的耐来）
干调总水分的两心谢定法
本探准文所这测定冷赖物户水分（十饱总水分的蒸抢法，准确可亲，适开十补裁整定等要求较严的场合下使证。本附录所推举的离心法，列较为便洗，造用于常行成验。A1仪器知试剂
=）集油：或制，现格见剂A1；
图A1英油苦
b）商心餐，聋积不小千10L.分展值c.05m；c）离心:转速为2000r/mir以上1d溶剂回本标5：，
A2如用离心法洲定水分，进行工调时是车的录41所适策相管承接凝物。集油管在冷却博白泄出的深度以放气消高出水面20--30mm为浦。其衡操作率预按本标准第7章所违法进行3用甲苯或二印茉将油登中的冷衡、分数次定鼠地计洗到高心管内，陷剂事先应制水心和，为了提高冲洗效率，溶剂事先币用水浴略激加热（不得过6），并可用细软的金喝丝准人案剂管内境拌，擦洗，以促快附！它壁上的冷凝物为辫判所冲下。冲说够的忘益不应超过1CA4将整有冲洗液的高心管放充离心机内，在人」20)r/min的转速下进行高心分离离心分离时司不成少寸1Cmn，分略完毕，取出高心，该取下邮水层的体积。然后.再放人离心机内，离心约3·~5取出，再读取下部水层的体积，刘积不下地洲，日可接本端.1.求得十总水分的量，否则成再行离心，
注：为了护离心机放人两心以内的奥心普的还量必师相对球，在款量高心首的旁管中可故人少许献质的时型物如棉社以减少高心的应机，
A5如离心水层层面不平整，有块状物集分界面.上，堆于正确读出水层的低租，则可用纽豌单期将块状物撼动，使其中界需平整满晰。如范层分界面仍不清断则将上质的碑剂吸上率或三分之方-担勿将水吸大，加人新轻，平忽上述抵操作，本新讲行心处理，如此反克走行，自到出现平些痛所之层面，虚难确读取水层之连积为此。46典心处理后.如有块状物沉新于水层下帮或附着在水层萨在的曾壁上，则应用细取璃样将其证人GHT 480
油层，感后，再离心，诗除这种现象以后率术成的休伪，A7《二炳总水分和热解水产率的计笋方法，与本款准止文严述相同。附录H
（幅示的附录）
盖与顺口接触面的研靡方法
发现益与衡一不能严密离合时，刊在换触面上途上润滑准和整粉的混台物5.2）然研赔，列废时，一手担益，三持面·便两者立相合，用力至右转版益问左向右英转的而度以认30\为宜每转两次后，缴均句地改专益与额的柜刘快置，使接触面母部分者得判均勾的研磨。研率完毕已，羽乘软的相纱或布抹去润滑油和石壶松，仗接触表面洁净无垢，然店.再除上润活油或凡士林，按述方法再研磨[ri。协净研奥表闻，进行气害按垒，心
（提示的附录）
强膨胀性煤中配加砂于的方法
手为运所使用的砂广应先州水云泌十，其用0%盐过点，然石用获馅水冲到不是酸性，下娠后在不于800℃F均嫩1h以上筛取粒疫红0.1~3.30m之间的砂于备采。如用洁净的马实炒，则不必进行湿选，识好须进行始烧及筛选等姓理。煤样的焦适特征为5或以上（（/12测定）时，在干衡试验以前，应配加破一，！要能达到防正膨服的的，砂子配人益成尽小依少，加人20g煤样的砂于最，数不应超过2。最好光进行配妙的然流特石试验，您而能使患法特征不大于4的配改比，即能达测防止憋赚的月的。点泛特征成验按GB212握发分测定方法进任所用装栏低定为18，配以不同数量的沙了，单充分据合。
于增试验用20煤样，另按前述试验得出的涤砂配比配人所需的沙了，并混合尚匀。：的，法人能要求的时，则可少样月这变种了禁变将的上，让到低些账的门的，在英样用量低于标用（20时，所得试验果起考之月并领止试验求告千位明，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
