【国家标准(GB)】 纸和纸板的干热加速老化方法(105±2℃.72h)

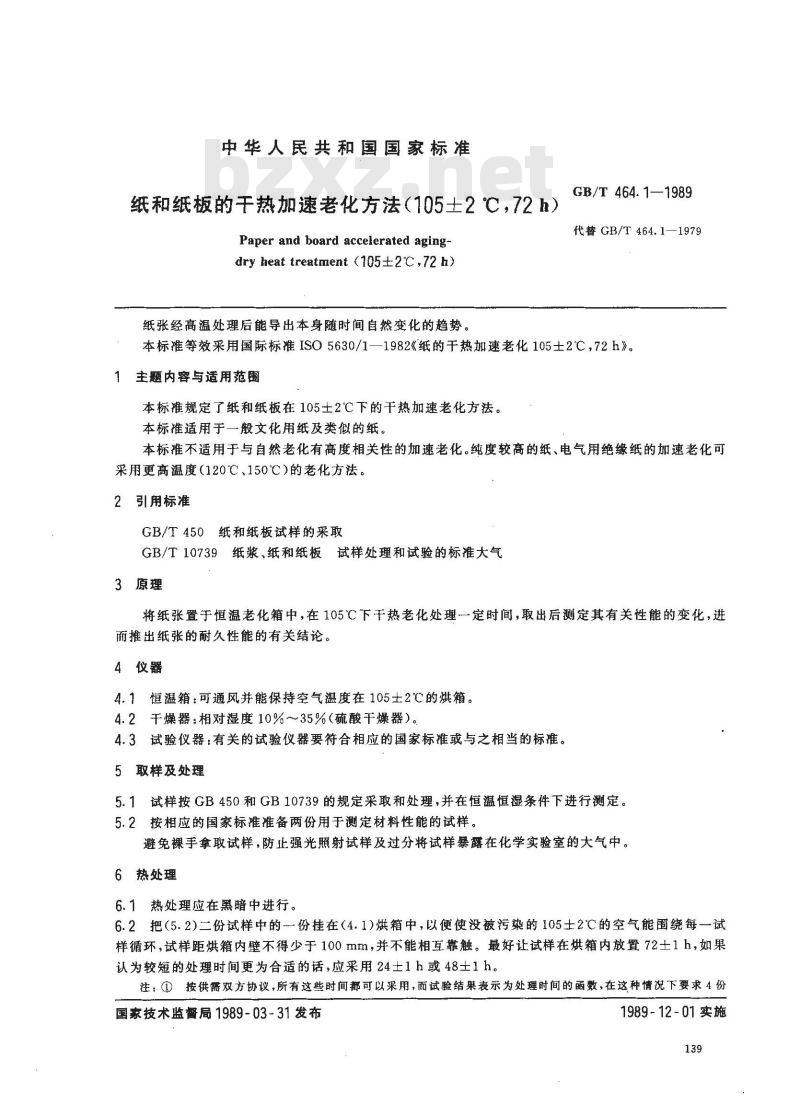

中华人民共和国国家标准
纸和纸板的干热加速老化方法（105土2℃，72h）Paper and board accelerated aging-dry heat treatment (105±2℃,72 h)纸张经高温处理后能导出本身随时间自然变化的趋势。GB/T464.1—1989
代替GB/T464.1—1979
本标准等效采用国际标准ISO5630/1—1982《纸的干热加速老化105士2℃，72h》。1主题内容与适用范围
本标准规定了纸和纸板在105土2℃下的干热加速老化方法。本标准适用于一般文化用纸及类似的纸。本标准不适用于与自然老化有高度相关性的加速老化。纯度较高的纸、电气用绝缘纸的加速老化可采用更高温度（120℃、150℃）的老化方法。2引用标准
GB/T450纸和纸板试样的采取
GB/T 10739纸浆、纸和纸板
试样处理和试验的标准大气
3原理
将纸张置于恒温老化箱中，在105℃下干热老化处理一定时间，取出后测定其有关性能的变化，进而推出纸张的耐久性能的有关结论。4仪器
4.1恒温箱：可通风并能保持空气温度在105士2℃的烘箱。4.2干燥器：相对湿度10%～35%（硫酸干燥器）。4.3试验仪器：有关的试验仪器要符合相应的国家标准或与之相当的标准。5取样及处理
5.1试样按GB450和GB10739的规定采取和处理，并在恒温恒湿条件下进行测定。5.2按相应的国家标准准备两份用于测定材料性能的试样。避免裸手拿取试样，防止强光照射试样及过分将试样暴露在化学实验室的大气中。6热处理
6.1热处理应在黑暗中进行。
6.2把（5.2)二份试样中的一份挂在（4.1)烘箱中，以便使没被污染的105士2C的空气能翻绕每一试样循环，试样距烘箱内壁不得少于100mm，并不能相互靠触。最好让试样在烘箱内放置72士1h，如果认为较短的处理时间更为合适的话，应采用24土1h或48士1h。注：①按供需双方协议，所有这些时间都可以采用，而试验结果表示为处理时间的函数，在这种情况下要求 4份国家技术监督局1989-03-31发布1989-12-01实施

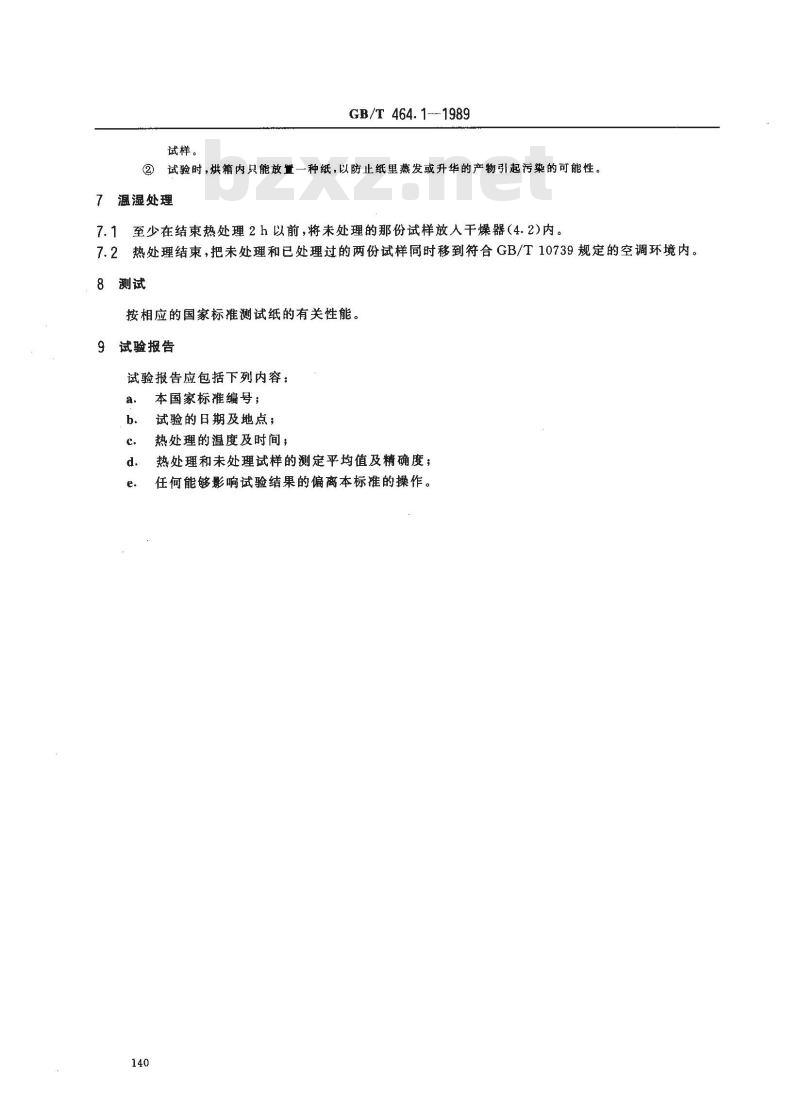

试样。
GB/T 464.1-1989
②试验时，烘箱内只能放置一种纸，以防止纸里蒸发或升华的产物引起污染的可能性。7
温湿处理
1至少在结束热处理2h以前，将未处理的那份试样放人干燥器（4.2)内。7.1
2热处理结束，把未处理和已处理过的两份试样同时移到符合GB/T10739规定的空调环境内。7.2
8测试免费标准下载网bzxz
按相应的国家标准测试纸的有关性能。9试验报告
试验报告应包括下列内容：
本国家标准编号；
试验的日期及地点；
热处理的温度及时间；
热处理和未处理试样的测定平均值及精确度；任何能够影响试验结果的偏离本标准的操作。140
GB/T464.1—1989

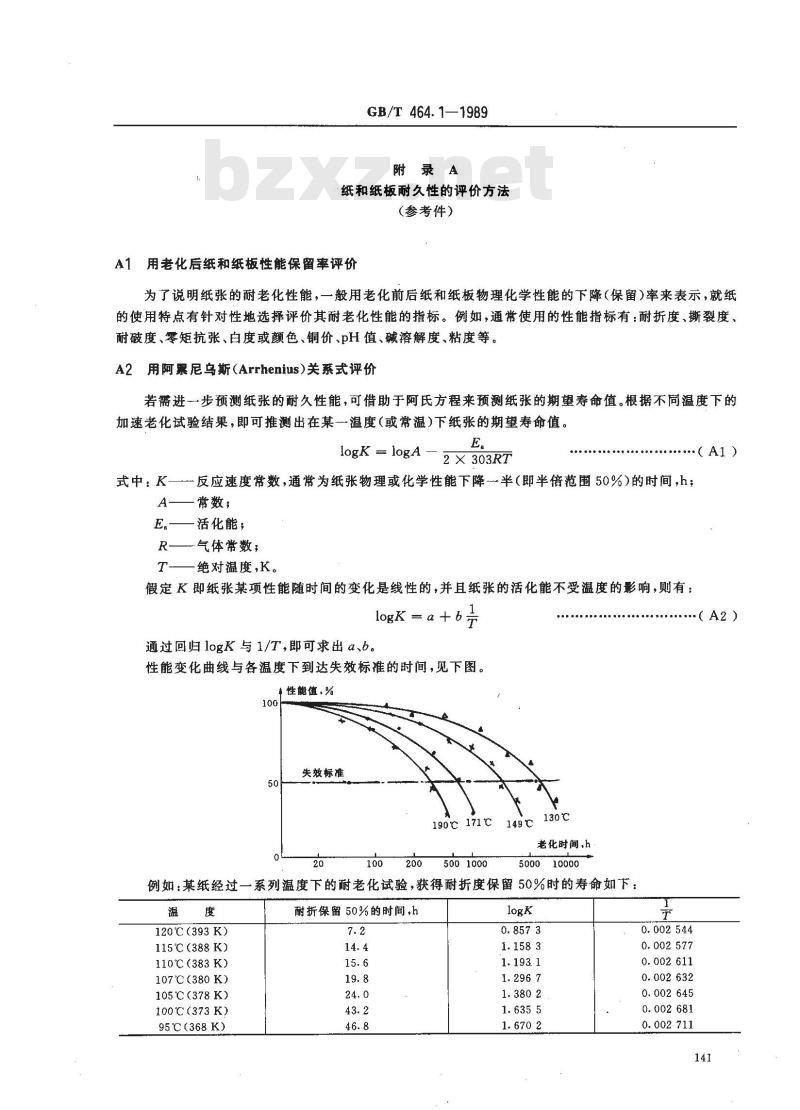

附录A
纸和纸板耐久性的评价方法
（参考件）
A1用老化后纸和纸板性能保留率评价为了说明纸张的耐老化性能，一般用老化前后纸和纸板物理化学性能的下降（保留）率来表示，就纸的使用特点有针对性地选择评价其耐老化性能的指标。例如，通常使用的性能指标有：耐折度、撕裂度、耐破度、零矩抗张、白度或颜色、铜价.pH值、碱溶解度、粘度等。A2用阿累尼乌斯（Arrhenius）关系式评价若需进一步预测纸张的耐久性能，可借助于阿氏方程来预测纸张的期望寿命值。根据不同温度下的加速老化试验结果，即可推测出在某一温度（或常温）下纸张的期望寿命值。logKlogA-
2X303RT
式中：K-
·（A1）
反应速度常数，通常为纸张物理或化学性能下降一半（即半倍范围50%)的时间，h；A——常数；
E—活化能；
气体常数；
绝对温度,K。
假定K即纸张某项性能随时间的变化是线性的，并且纸张的活化能不受温度的影响，则有：logK =a +6
通过回归loK与 1/T，即可求出a、b。性能变化曲线与各温度下到达失效标准的时间，见下图。+性能值，%
失效标准
190℃171℃
5001000
130℃
老化时间，h
500010000
例如：某纸经过一系列温度下的耐老化试验，获得耐折度保留50%时的寿命如下：温
120℃(393K)
115℃(388 K)
110℃(383 K)
107℃(380 K)
105C(378K)
100℃(373 K)
95℃C(368 K)
耐折保留50%的时间，h
0. 002 711
（A2）

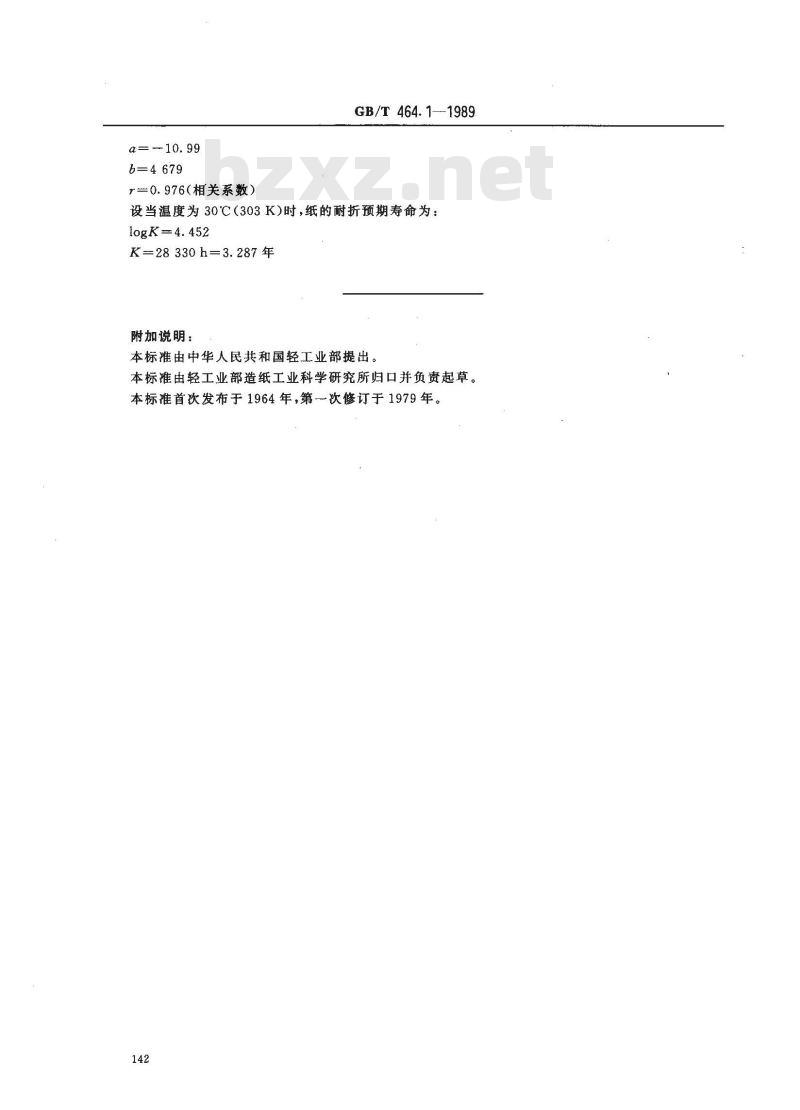

a= -10. 99
6=4679
r=0.976（相关系数）
GB/T 464.1—1989
设当温度为30℃（303K)时，纸的耐折预期寿命为：logK4.452
K-28330h=3.287年
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口并负责起草。本标准首次发布于1964年，第一次修订于1979年。142
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
