【国家标准(GB)】 发动机燃料铜片腐蚀试验法

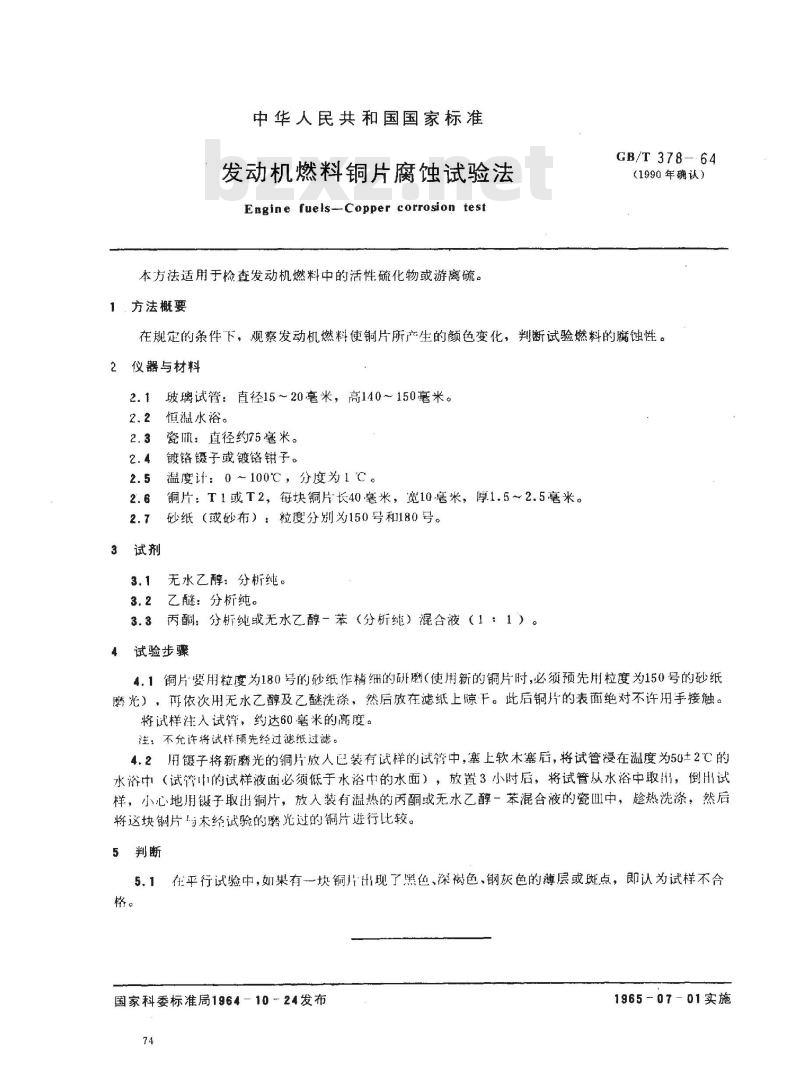

中华人民共和国国家标准
发动机燃料铜片腐蚀试验法
Engine fuels--Copper corrosion test本方法适用于检查发动机燃料中的活性硫化物或游离硫。1．方法概要
GB/T 378- 64
（1990年确认）
在规定的条件下，观察发动机燃料使铜片所产生的颜色变化，判断试验燃料的腐蚀性。2仪器与材料
2.1玻璃试管：直径15～20毫米，高140～150毫米。2.2恒温水浴。
2.3瓷Ⅲ：直径约75毫米。
2.4镀铬镊子或镀铬钳子。
2.5温度计：0～100℃，分度为1℃。铜片：T1或T2，每块铜片长40毫米，宽10毫米，厚1.5～2.5毫米。2.6
砂纸（或砂布）：粒度分别为150号和180号。3试剂
无水乙醇：分析纯。
乙醚：分析纯。www.bzxz.net
3.3丙酮：分析纯或无水乙醇－苯（分析纯）混合液（1：1）。4试验步骤
4.1铜片要用粒度为180号的砂纸作精细的研磨（使用新的铜片时，必须预先用粒度为150号的砂纸磨光），再依次用无水乙醇及乙醚洗涤，然后放在滤纸上晾干。此后铜片的表面绝对不许用手接触。将试样注入试管，约达60米的高度。注：不允许将试样预先经过滤纸过滤。4.2用镊子将新磨光的铜片放人已装有试样的试管中，塞上软木塞后，将试管浸在温度为50±2℃的水中（试管中的试样液面必须低于水浴中的水面），放置3小时后，将试管从水浴中取出，倒出试样，小心地用镊子取出铜片，放人装有温热的丙酮或无水乙醇一苯混含液的瓷Ⅲ中，趁热洗涤，然后将这块铜片与末经试验的磨光过的铜片进行比较。5判断
5.1在平行试验中，如果有一块铜片出现了黑色、深祸色、钢灰色的薄层或斑点，即认为试样不合格。
国家科委标准局1964-10-24发布74
1965-07-01实施

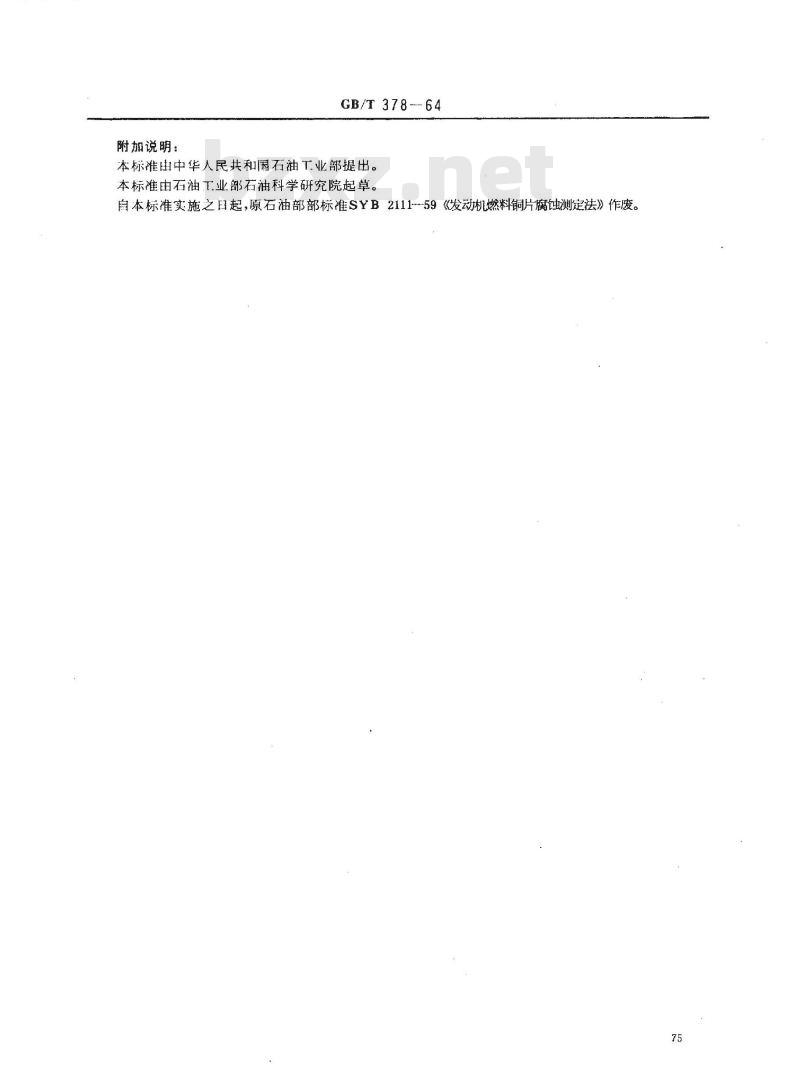

附加说明：
GB/T378--64
本标准田中华人民共和国石油工业部提出。本标准由石油工业部石油科学研究院起草。自本标准实施之日起，原石油部部标准SYB2111--59《发动机燃料铜片腐蚀测定法》作废。75
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
