【国家标准(GB)】 沥青防水卷材试验方法 耐热度

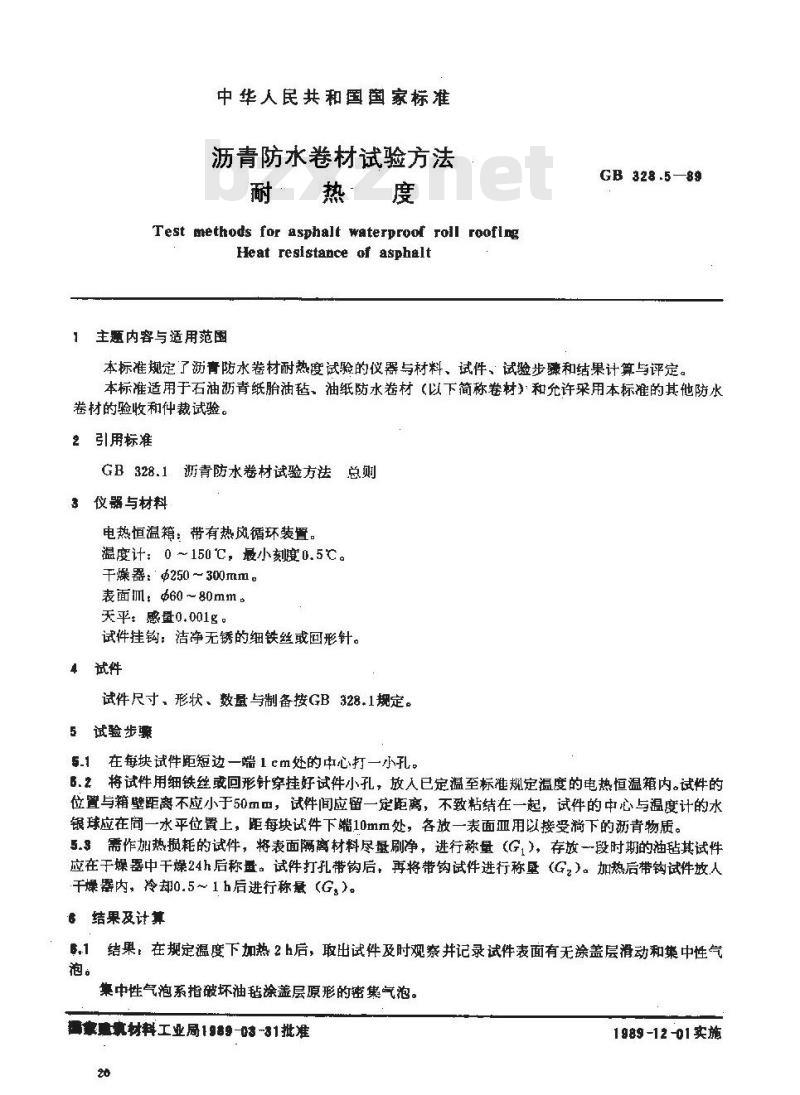

中华人民共和国国家标准bzxZ.net
沥青防水卷材试验方法
耐热度
Test methods for asphalt waterproof roll roofingHeat resistance of asphalt
主题内容与适用范围
GB 328.5—89
本标准规定了沥青防水卷材耐热度试验的仪器与材料、试件、试验步骤和结果计算与评定。本标准适用于石油沥青纸胎油毡、油纸防水卷材（以下简称卷材）和允许采用本标准的其他防水卷材的验收和仲裁试验。
2引用标准
GB328.1、沥青防水卷材试验方法总则3 仪器与材料
电热恒温箱：带有热风循环装置。温度计：0～150℃，最小刻度0.5℃。干燥器：250～300mm
表面Ⅲ：$60~80mm。
天平：感量0.001g。
试件挂钩：洁无锈的细铁丝或回形针。4试件
试件尺寸、形状、数量与制备按GB328.1规定。5试验步骤
5.1在每块试件距短边一端1cm处的中心打一小孔。.2将试件用细铁丝或回形针穿挂好试件小孔，放入已定温至标准规定温度的电热恒温箱内。试件的位置与箱壁距离不应小于50切四，试件间应留一定距离，不致粘结在一起，试件的中心与温度计的水银球应在同一水平位置上，距每块试件下端10mm处，各放一表面亚用以接受尚下的沥青物质。5.3需作加热损耗的试件，将表面隔离材料尽量刷净，进行称量（G，），存放一段时期的油毡其试件应在于燥器中干爆24h后称量。试件打孔带钩后，再将带钩试件进行称垦（Gz）。加热后带钩试件放人千燥器内，冷却0.5～1h后进行称最（G,)。6结果及计算
6,1结果，在规定温度下加热2h后，取出试件及时观察井记录试件表面有无涂盖层滑动和集中性气泡。
集中性气泡系指破坏油毡涂盖层原形的密集气泡。国象建索材科工业局1989-03-31批准20
1989-12-01施

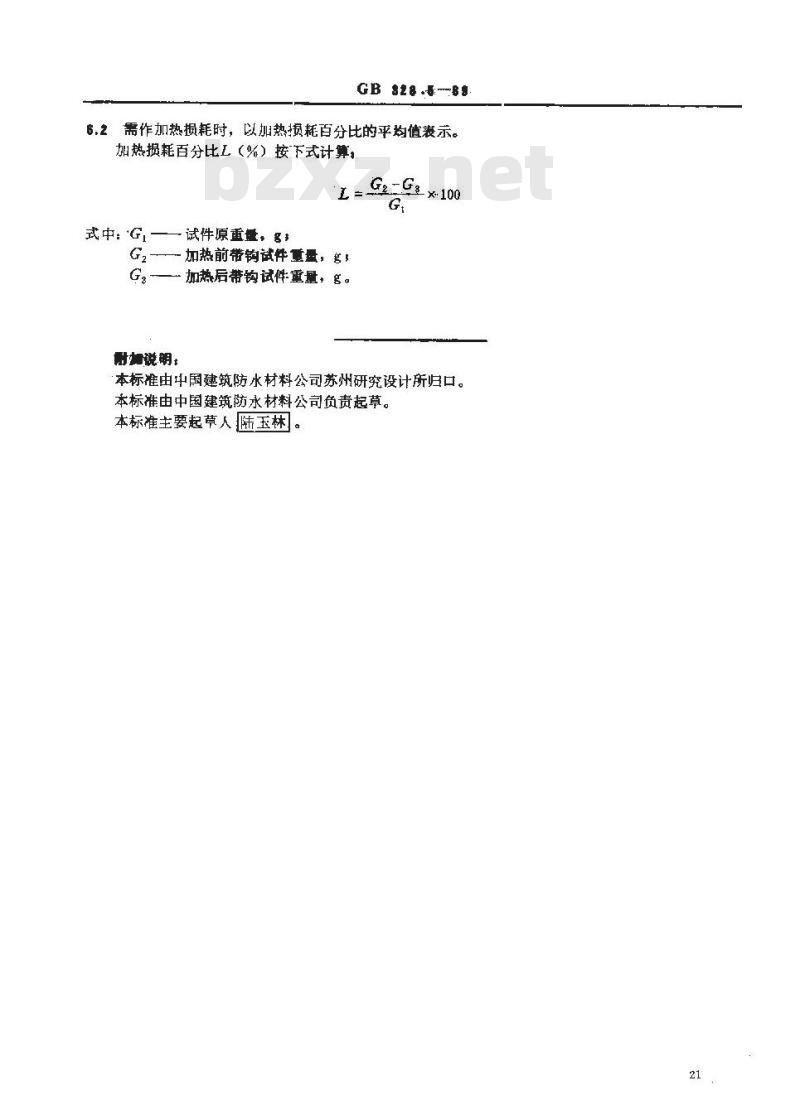

GB s28.6B$
需作加热损耗时，以加热损耗百分比的平灼值表示。6.2
加热损耗百分比L（%）按下式计算，LGzGex100
式中：\G,——试件原重量，多G2 加热前带钩试件重量，多，
G—加热后带钩试件重，g。
谢如说明:
本标准由中国建筑防水材料公司苏州研究设计所归口。本标准由中建筑防水材料公司负责起草。本标准主要起草人陆玉林
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
