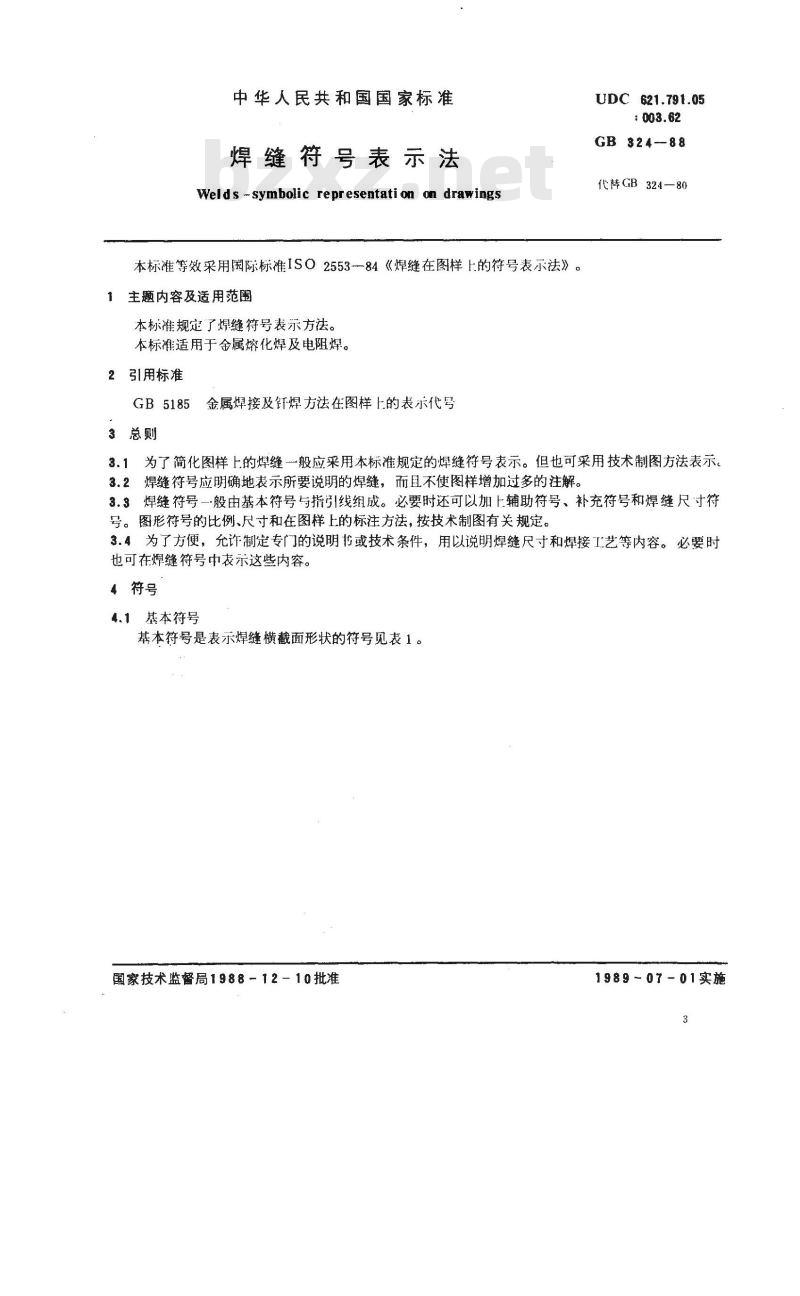

中华人民共和国国家标准
焊缝符号表示法
Welds -symbolic representati on on drawings本标准等效采用国际标准ISO2553-—84《焊缝在图样上的符号表示法》。主题内容及适用范围
本标准规定了焊缝符号表示方法。本标准适用于金属熔化焊及电阻焊。2引用标准
GB5185金属焊接及钎焊方法在图样上的表示代号3总则
UDC 621.791.05
GB 324--88
代禁GB324—80
为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。但也可采用技术制图方法表示。3.1
焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。3.2
3.3焊缝符号一般由基本符号与指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。3.4为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。必要时也可在焊缝符号中表示这些内容。4符号

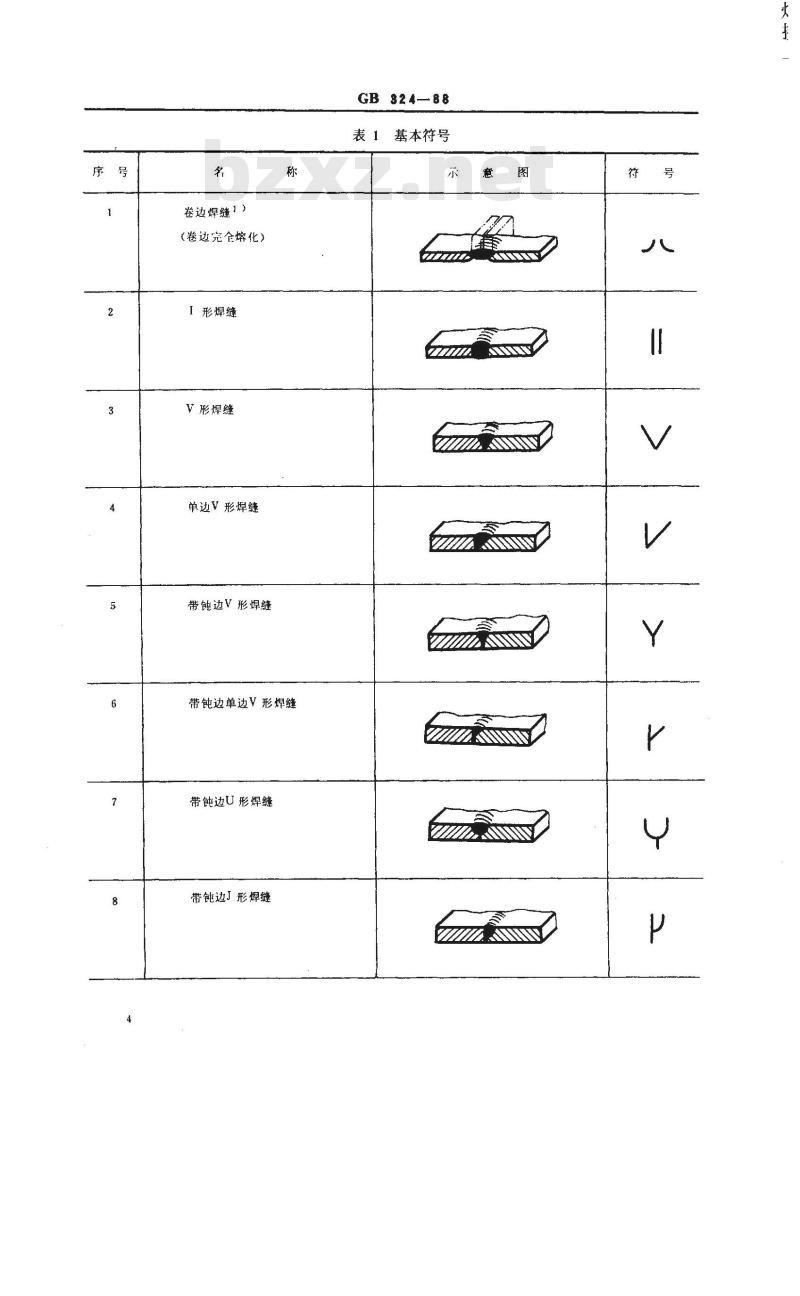

4.1基本符号
基本符号是表示焊缝横截面形状的符号见表1。国家技术监督局1988-12-10批准198907-01实施
卷边焊缝！）
（卷边完食熔化）
1形焊缝
V形焊缝
单边V形焊缝
带饨边V形焊缝
带饨边单边V形焊缝
带钝边U形焊缝
带钝边」形焊缝
GB 324—88
基本符号
封底焊缝
伯焊缝
寨焊缝或槽烽缝
点焊缝
GB 324--88

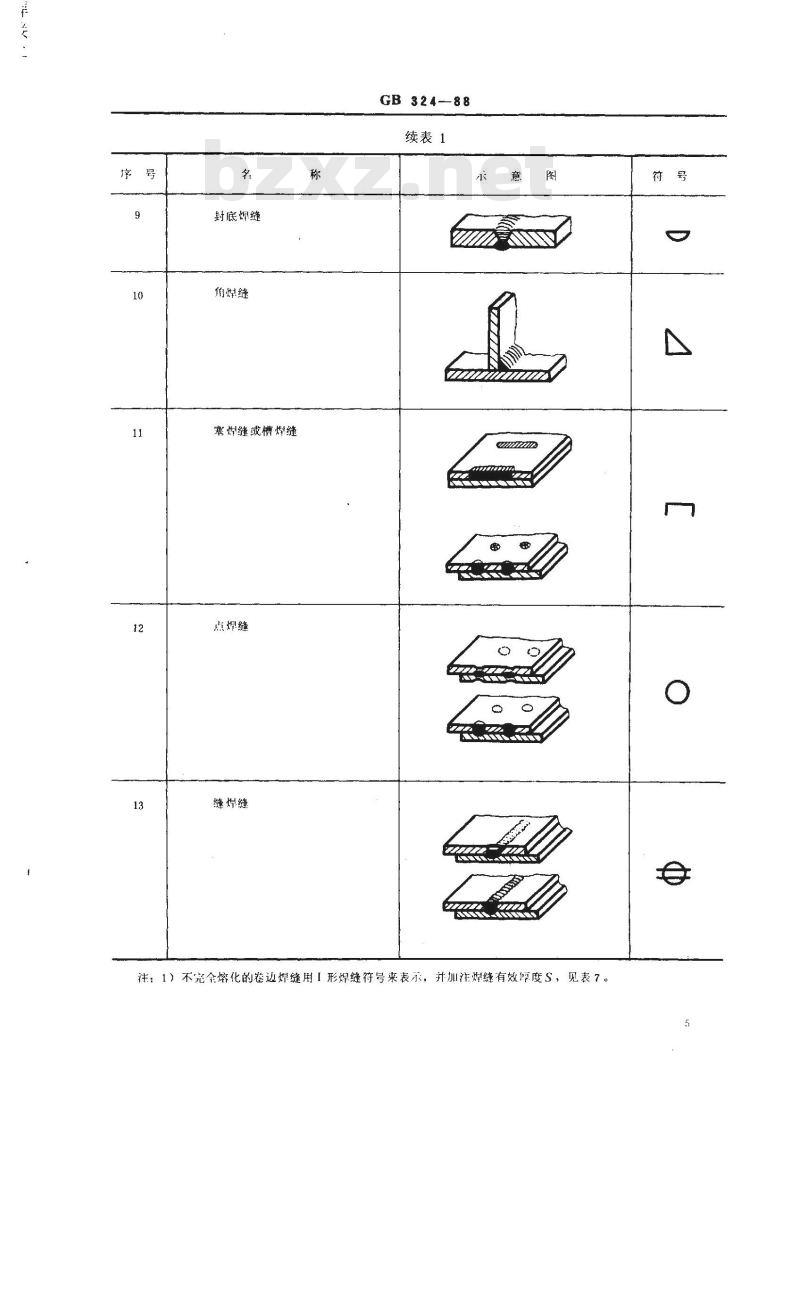

续表1
注：1）不究全熔化的卷边焊缝用形焊缝符号来表示，并加注焊缝有效厚度S，见表7。符号
GB 324--88

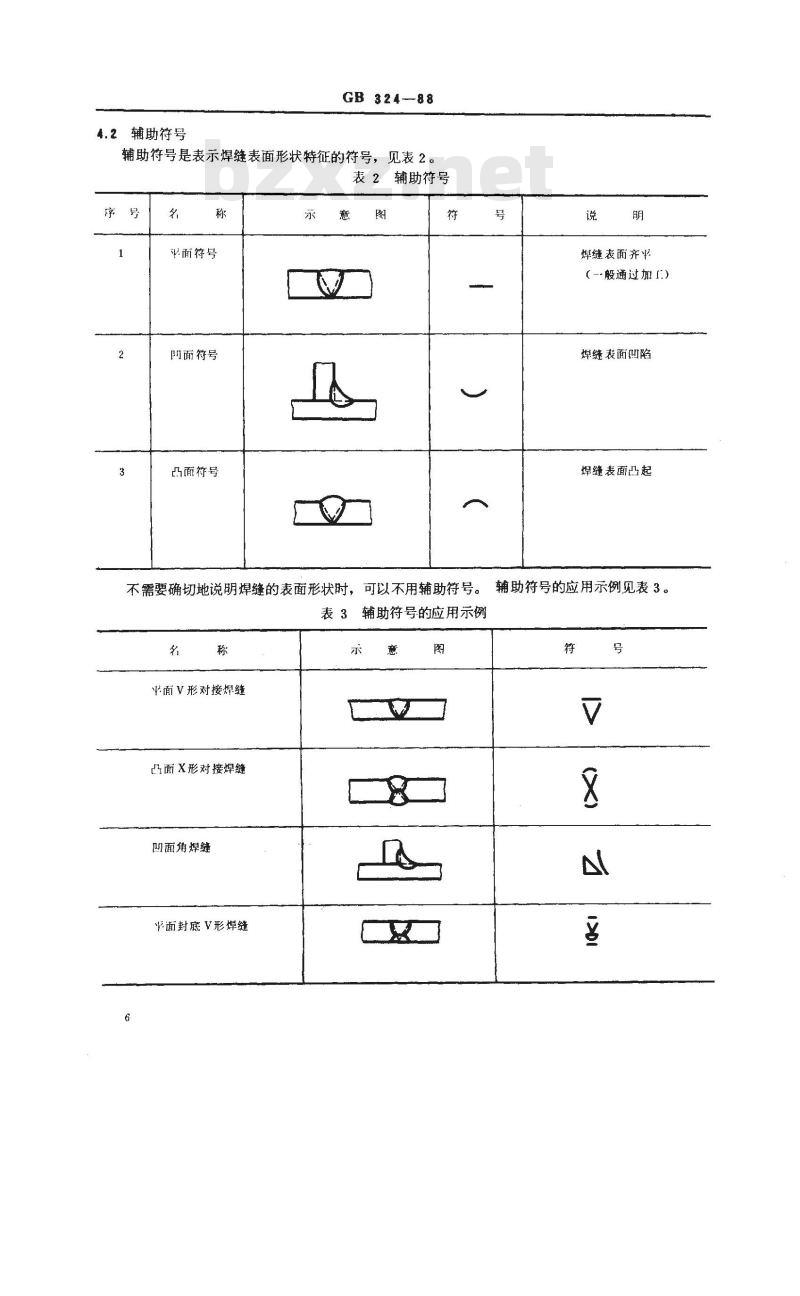

4.2辅助符号
辅助符号是表示焊缝表面形状特征的符号，见表2。表2
平面符号
阿面符号
凸面符号
辅助符号
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。表3辅助符号的应用示例
面√形对接焊缝
凸面X形对接焊缝
凹面角焊缝
面封底V形焊缝
焊缝表面齐平
（-般通过加\）
焊缝表面陷
焊缝表面凸起
辅助符号的应用示例见表3。
GB324—88

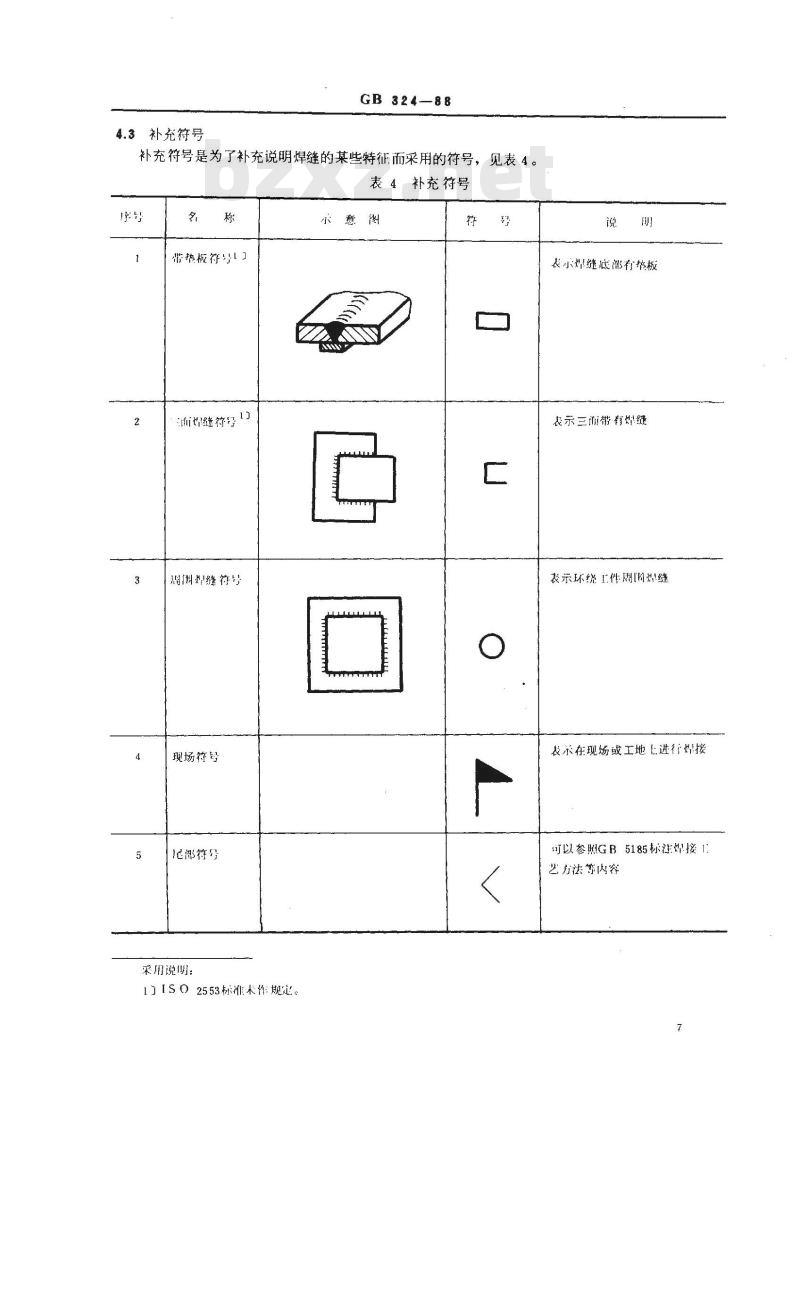

4.3补充符号
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。表4补充符号
带热板符号！】
面缝符号1）
周围焊缝符号
现场符号
尼部符号
采用说明：
1］【SO2553标准未作规定。
尔意图
LLEELE
表示焊缝底部有挚板
表示三而静有煤缝
表示环绕工件周焊缝
表示在现场或工地让进行炉接
可以参照GB5185称注烟接1：
艺方法等内容
补充符号的应用示例见表5。
尔意图
5符号在图样上的位置
5.1基本要求
GB 324--88
表5补充符号应用示例
标非示例
表示V形焊缝的背而底部有
工件“面带有焊缝，焊接方
法为于工电弧灯炉
表示在现场沿」件周围施焊
完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号以外，还包括指引线、些尺寸符号及数据。
指引线一般由带有箭头的指引线（简称箭头线）和两条基准线（--条为实线，另一条为虚线）两部分组成。如图1所示。
箭头线
GB 324—88
基准线（实线）
图１指引线
5.2箭头线和接头的关系
图2和图3给出的示例说明下例术语的含义：接头的箭头侧；
b。接头的非箭头侧。
非箭头侧
筛头侧
箭头线
（a）焊缝在箭头侧
筛义线
基准线（熊线）
筛义侧
非筋头侧
（b）焊缝在非箭头侧
图2带单角焊缝的T型接头
接头A的非简头侧
接头A
接头B
筋头线
接头H的饰头侧
接头A的确头侧
接头B的
非箭头侧
接头A的
非簡头侧
楼头A的
箭头侧
静头红
图3双角焊缝十字接头
葫头线
接H的
滑头侧
接头B的非简头测
5.3箭头线的位置
箭头线相对焊缝的位置-般没有特殊要求，见图4（a）、（b）。但是在标注√、、」形焊缝9
GB324—88
时，箭头线应指向带有坡口-侧的工件，见图4（c）、（d）。必要时，允许箭头线弯折次，如图5。(b)
图4箭头线的位置
图5弯折的箭头线
5.4基准线的位置
GB 324-88
基准线的虚线可以画在基准线的实线下侧或上侧。基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直。5.5基本符号相对基准线的位置
为了能在图样上确切地表示焊缝的位置，特将基本符号相对基准线的位置作如下规定：如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，见图6（a），a.
如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，见图6（b），b.
标对称焊缝及双面焊缝时，可不加虚线，见图6（c）、（d）。c.
（a）焊接在接头的箭头侧
（b）焊缝在接头的非箭头侧
（c）对称焊缝
（d）双面焊缝
图6基本符号相对基准线的位置
6焊缝尺寸符号及其标注位置
6.1一般要求
6.1.1基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表6。11
采用说明：
[件厚度Www.bzxZ.net
坡口角度
根部间隙
焊缝宽度
根部半径
焊缝长度
焊缝段数
GB324—88
表6焊缝尺寸符号！
示意阁
1】对焊缝尺寸符号，ISO2553标准未作详细规定。12
烁缝间距
焊角尺寸
熔核直径
焊缝有效厚度
相同焊缝
数符号
坡口深度
坡口面角度
示意图
GB 324—88
6.1.2焊缝尺寸符号及数据的标注原则如图7。焊缝横截面上的尺寸标在基本符号的左侧a.
焊缝长度方向尺寸标在基本符号的右侧，b.
坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧）；t.
相同焊缝数量符号标在尾部2}；d.
当需要标注的尺寸数据较多又不易分辩时，可在数据前面增加相应的尺寸符号。当箭头线方向变化时，上述原则不变。a.p.b
P.H.K.h·S.R.cid (媒本符号）nxt (e)p.HK.h.S.R.c·d (紫术符号）n×/(e)a.B.b
P.fl.K.h-S.R-c-d (基本符号) nx (e)P.H.K-h·S.R.c·d（基本符号）a.p.b
nxt (e)
焊缝尺寸的标注原则
焊缝尺寸的标注示例见表7。
对接焊缝
采用说明：
1］1S02553标准来作具体规定。宗
焊缝尺寸的标注示例
煌缝尺寸符号
S：焊缝有效厚度
2】ISO2553标准对相间焊缝数量及焊缝段数未作明确区分，均用n表示。示
对接焊缝
卷边焊缝
连续角焊缝
断续角焊缝
采用说明：
GB 324—88
续表７
焊缝尺寸符号
S：焊缝有效厚度
S：焊缝有效厚度
K：焊角尺寸！）
（：焊缝长度（不计弧坑）
e：焊缝间距
n：焊缝段数
1）ISO2553标滩规定角焊缝的尺寸标注采用a·、2两种尺寸。14
k nxt (e)
