【国家标准(GB)】 沥青防水卷材试验方法 吸水性

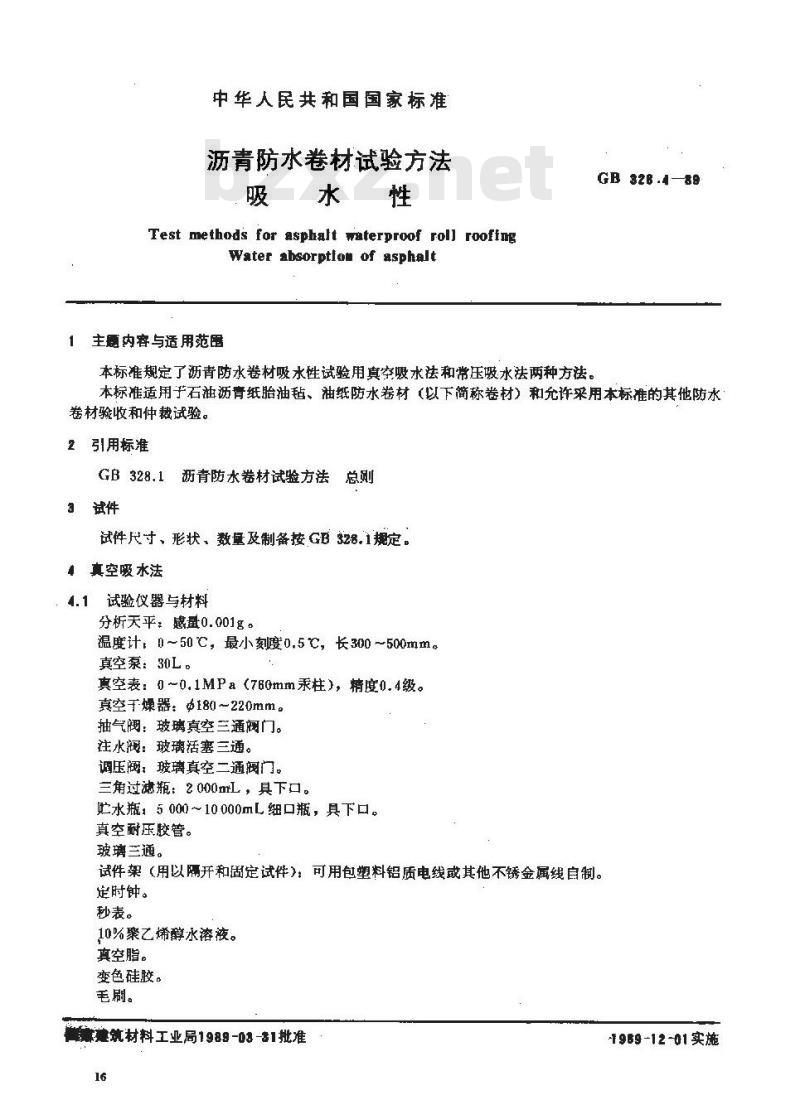

中华人民共和国国家标准
沥青防水卷材试验方法
吸水性
Test methods for asphalt waterproof roll roofingWater absorptfon of asphalt
主题内容与适用范围
本标准规定了沥青防水卷材吸水性试验用真空暇水法和常压吸水法两种方法。GB 328.89
本标准适用于石油沥青纸胎油毡、油纸防水卷材（以下简称卷材）和充许采用本标准的其他防水卷材验收和仲裁试验。
2引用标准
沥青防水卷材试验方法总则
3试件
试件尺寸、形状、数量及制备按GB328.1规定。真空吸水法
试验仪器与材料
分析天平：感量0.001g。
温度计，0～50℃，最小刻度0.5℃，长300~500mm。真空泵：30L。
真空表：～0.1MPa（760mm汞柱)，精度0.4级。真空于燥器：Φ180~220mm。
抽气阀：玻璃真空兰通阀门。
注水阀：玻璃活塞三通。
调压阀，玻璃真空二通阀门。
三角过滤瓶：2000mL，具下口。贮水瓶，5000～10 000mL细口瓶，具下口。真空耐压胶管。
玻璃三通。
试件架（用以隔开和固定试件）：可用包塑料铝质电线就其他不锈金属线自制。定时钟。
秒表。
10%聚乙烯醇水溶液。
真空脂。
变色硅胶。
毛刷。
燃建筑材料工业局1989-08-毫1批准16
-1959-12-01实施

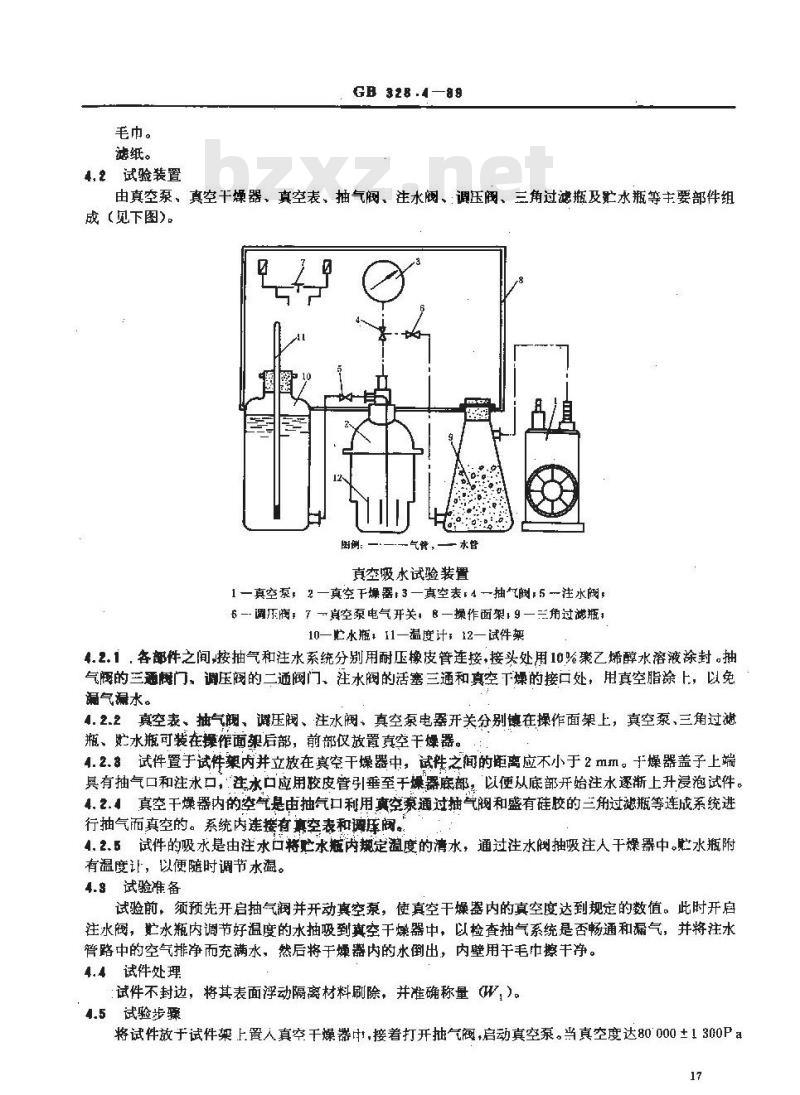

毛巾。
滤纸。
4.2试验装置
GB 328.4—89
由真空泵，真空干燥器、真空表、抽气阀、注水阀、调压阀、三角过滤瓶及水瓶等主要部件组成（见下图》。
一水管
真空吸水试验装置
1—真空泵，2 —真空干燥器3—真空表r4—抽气朗;5 —注水阀，长—-调压阀：7 —真空泵电气开关，8—操作面架19—三角过滤瓶，10—贮水瓶11—温度计12—试件架4.2.1，各部件之间按抽气和注水系统分别用耐压橡皮管连接，接头处用10%乙烯醇水溶液涂封，抽气阀的三硬阀门，谢压阀的二通阀门、注水阀的活塞三通和真空下燥的接口处，用真空脂涂上，以免温气漏水。
4.2.2真空表、抽气斓，谓压阀、注水阀、真空泵电器开关分别镶在操作面架上，真空泵、三角过滤瓶、贮水瓶可装在操作面架后部，前部仪放置真空干燥器。4.2.3试件置于试件架内并立放在真空干爆器中，试之间的距离应不小于2mm。于燥器盖子上端具有抽气口和注水口，注水口应用胶皮管引垂至于燥器底部，以便从底部开始注水逐渐上升浸泡试件。4.2.4真空干燥器内的空气是由抽气口利用真空豪通过抽气阀和盛有硅胶的三角过滤瓶等连成系统进行抽气而真空的。系统内连接有真空表和谣阀。4.2.5试件的吸水是由注水口将贮水瓶内规定温度的清水，通过注水阀抽吸注人干燥器中。贮水瓶附有温度让，以便随时调节水温。4.8试验准备
试验前，须预先开启抽气阀并开动真空泵，使真空干燥器内的真空度达到规定的数值。此时开启注水阀，贮水瓶内调节好温度的水抽吸到真空干燥器中，以检查抽气系统是否畅通和漏气，并将注水管路中的空气排净而充满水，然后将于燥器内的水倒出，内壁用干毛巾擦牛净。4.4试件处理
试件不封边，将其表面浮动隔离材料刷除，并准确称量(W,)。4.5试验步骤
将试件放于试件架上置人真空干燥器寸，接着打开抽气阀，启动真空泵。当真空度达80000+1300Pa17免费标准下载网bzxz

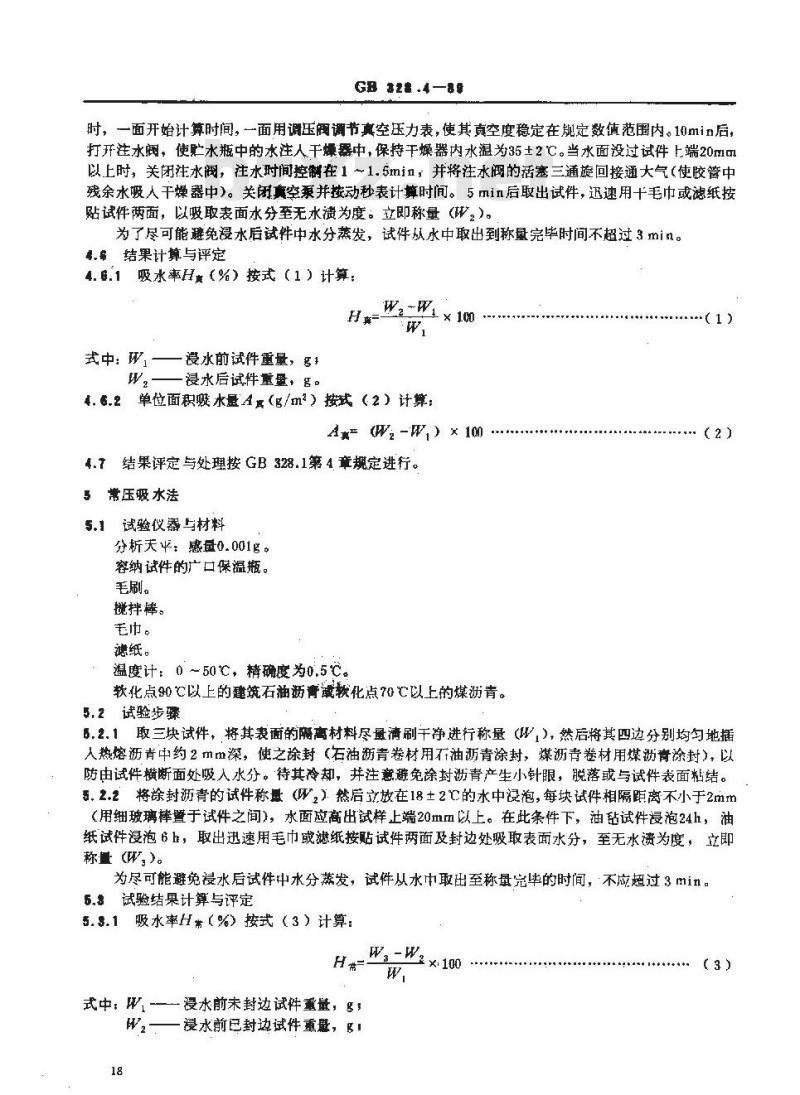

GB 328.4-89
时，一面开始计算时间，一面用谓压阀调节真空压力表，使其真空度稳定在规定数值范围内。10min后，打开注水阀，使贮水瓶中的水注人干爆器中，保持干燥器内水温为35±2℃。当水面没过试件上端20mm以上时，关闭注水阀，注水时间控制在1～1.5min，并将注水阀的活塞三通旋回接通大气（使胶管中残余水暇人干燥器中)。关闭真空泵并按动秒表计蟑时间。5 min后取出试件，迟速用十毛巾或滤纸按贴试件两面，以吸取表面水分至无水为度。立即称量（W，)。为了尽可能避免浸水后试件中水分蒸发，试件从水中取出到称量完毕时间不超过3min。4.$结果计算与评定
4.6.1吸水率H（%）按式（1）计算：童
武中：W
浸水前试件重量，g
浸水后试件重量，&。
4.6.2单位面积峻水量A（g/m2）按式（2）计算：A*= (Wz -W,） × 10
4.7结果评定与处理按GB 328.1第4 章规定进行。5常压吸水法
5.1试验仪器与材料
分析天平：感量0.001g。
容纳试件的广口保温瓶。
毛刷。
搅拌棒。
毛巾。
滤纸。
温度计：0 ～50℃，精确度为0,5℃。软化点90℃以上的建筑石油沥青减软化点?0℃以上的煤沥青。5.2试验步骤
5.2.1取三块试件，将其表面的隔离材料尽量滴刷干净进行称量（W），然后将其四边分别均勾地插人热熔沥青中约2mm深，使之涂封（石油沥青卷材用不油沥青涂封，煤沥青卷材用煤沥声涂封），以防由试件横断面处吸入水分。待其冷却，并注意避免涂封沥青产生小针眼，脱落或与试件表面粘结。5.2.2将涂封沥青的试件称量（W,）然后立放在18±2℃的水中没泡，每块试件相隔距离不小于2mm（用细玻璃棒叠于试件之间），水面应高出试样上端20mm以上。在此条件下，油钻试件浸泡24h，油纸试件浸泡6h，取出迅速用毛巾或滤纸按贴试件两面及封边处吸取表面水分，至无水渍为度，立即称量 (W,)。
为尽可能避免浸水后试件中水分蒸发，试件从水中取出至称量完毕的时间，不应超过3min。5.试验结果计算与评定
5.$.1吸水率H*（%）按式（3）计算：W,W.x-100
式中，W，—浸水前未封边试件重量，g，W，—浸永前已封边试件重避，g！18

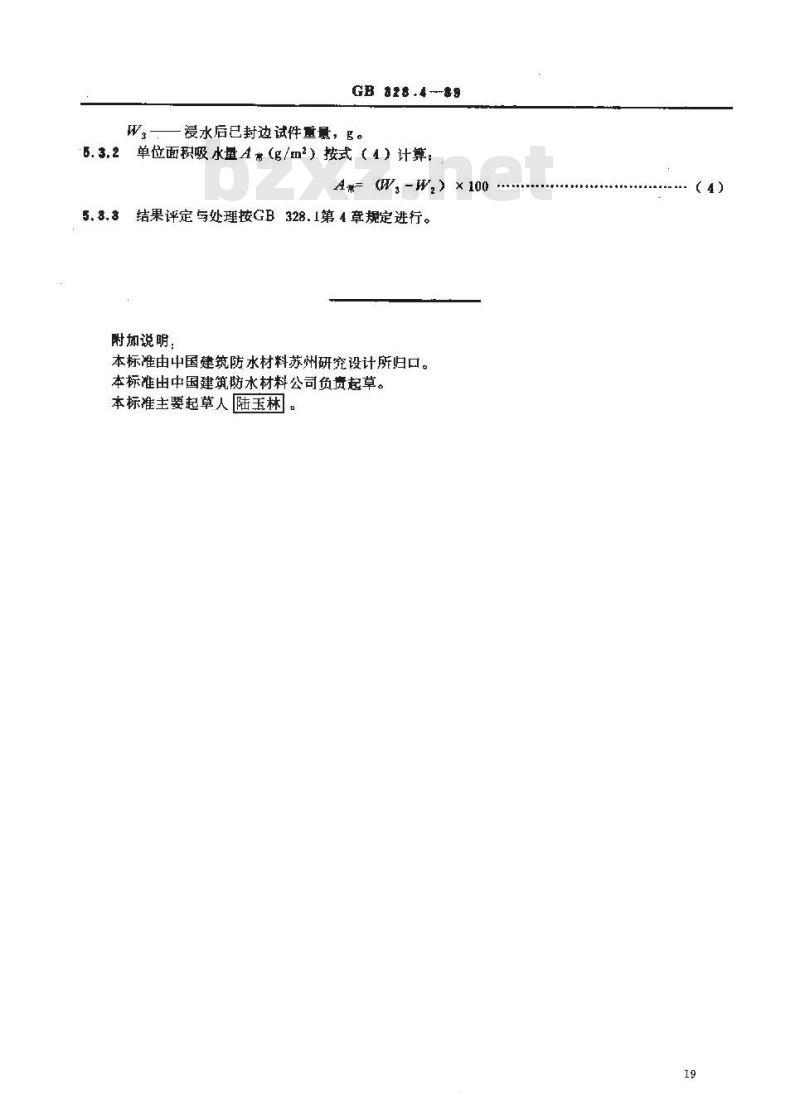

GB a28.4-89
浸水后已封边试件重量，B。
单位面积吸水量A需（g/m2）按式（4）计算：6. 3.2
A=（W，-W,）×100
结果评定与处理按GB328.1第4章规定进行。附加说明：
本标准由中国建筑防水材料苏州研究设计所归口。本标准出中国建筑防水材料公司负资起草。本标准主要起草人陆玉林。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
