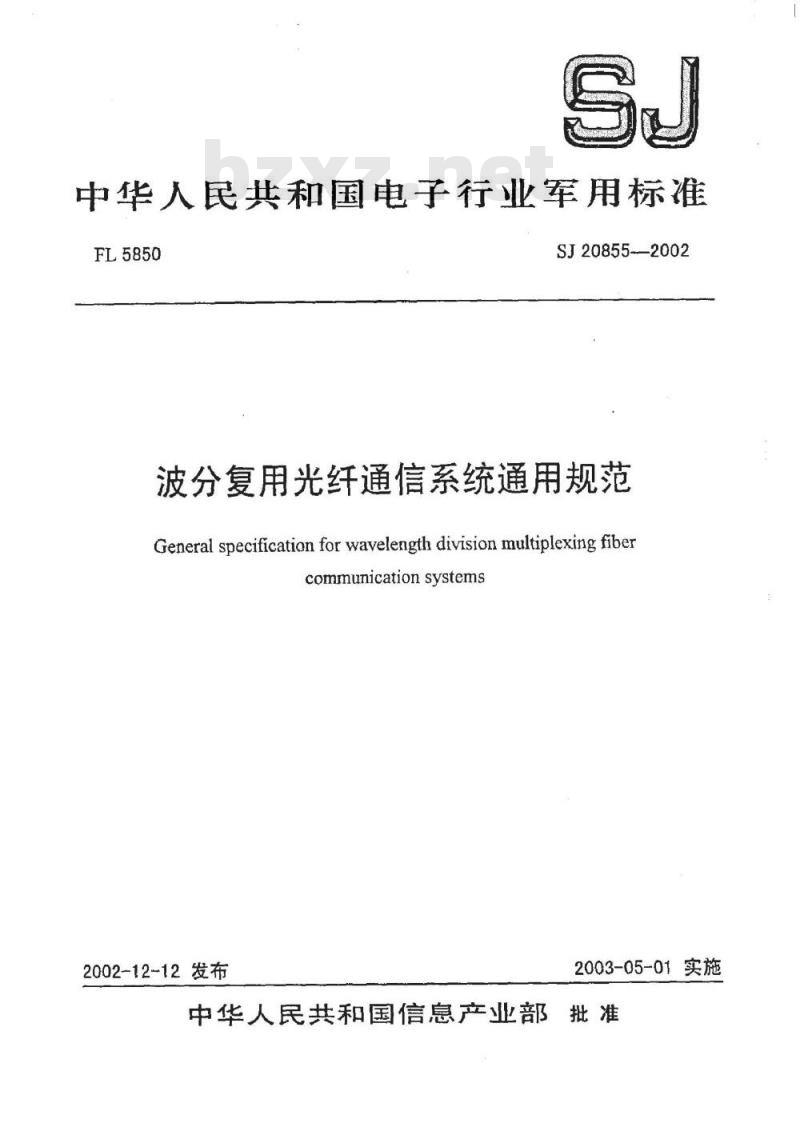

【电子行业标准(SJ)】 波分复用光纤通信系统通用规范

中华人民共和国电子行业军用标准FL5850
SJ20855-—2002
波分复用光纤通信系统通用规范General specification for wavelength division multiplexing fibercommunicationsystems
2002-12-12发布
2003-05-01实施
中华人民共和国信息产业部批准1范围
1.1主题内容.
1.2适用范围.
1.3分类.
2引用文件
3要求
3.1产品规范.
TANDARD
合格鉴定
元器件、零部件和材料，
热设计和结构
外观质量.
机械工艺
标推化
安全性
维修性
系统性能特
系统工作电
系统辅助特
环境要求
电磁兼容性
可靠性
4质量保证规定
检验责任。
检验分类
检验条件
鉴定检验
质量一致性检验
检验方法
缺陷分类.
5交货准备
5.1封存和包装
AISONT
INORMATIO
HKAoNhiKAca=

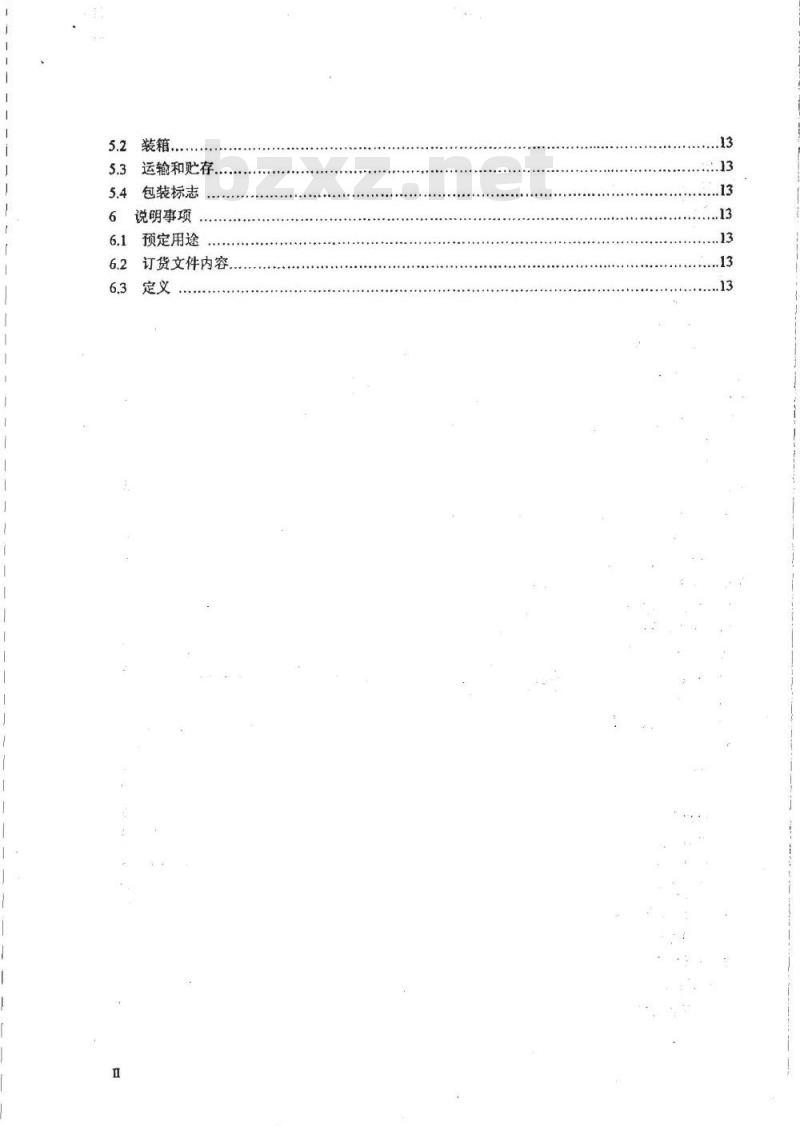

5.2装箱
5.3运输和贮存
包装标志
说明事项
预定用途
订货文件内容
1范围
1.1主题内容
中华人民共和国电子行业军用标准波分复用光纤通信系统通用规范General specification for wavelengthdivisionmultiplexingfiber communication systemsSJ20855—2002
本规范规定了以光纤作为传输众质的波或WDM系统）的要求、质量
保证规定、交货准备及说明事项等1.2适用范围
本规范适用于以2Gb/s、10G/s速率为基础的点对点型单纤单向或单纤双向率用波分复用光纤通信系统，承载信号为向步数字华系（SDH），最大通路数为16或32，单个通路类型：STM—16或STM64（STM为同步传送模块
减速率的军用波分复纤通信系统可以参照执行。
长区域的掺饵光线敏大器EDFA
本规范提到的光放
的前提的，其
维在1350
它类型的光放大鲁世可以以非为参考。本规滤现统和非零色散单模光缆655）
的系统性能指标适
1.3分类
系统按工作务性可分类为革纤单尚传输系统程单专输系统。
2引用文件
GB3047.2-
GB6431—1986
GB12507--1991
GJB151A—1997
通意设售
服机架基本宾计
缆连接器总规范
氧用食能和分系统电磁发射和敏感度要求GJB152A一1997军用设备和分系统电磁发射和敏感度测量军用通信设备通用规范
GJB367A-2001室
GJB368A-1994装备维修性通用大纲GJB1428A--1999光缆总规范
GJB2072—94维修性试验与评定
GJB31481998光纤通信设备通用规范SJ20552--1995光纤通信系统通用规范YDN120--1999光波分复用系统总体技术要求（暂行规定）ITU-T建议G.652-2000单模光纤光缆的特性中华人民共和国信息产业部2002-12-12发布TTTKAONiKAca-
单模光纤光线
（G.652）系
2003-05-01实施
SJ20855—2002

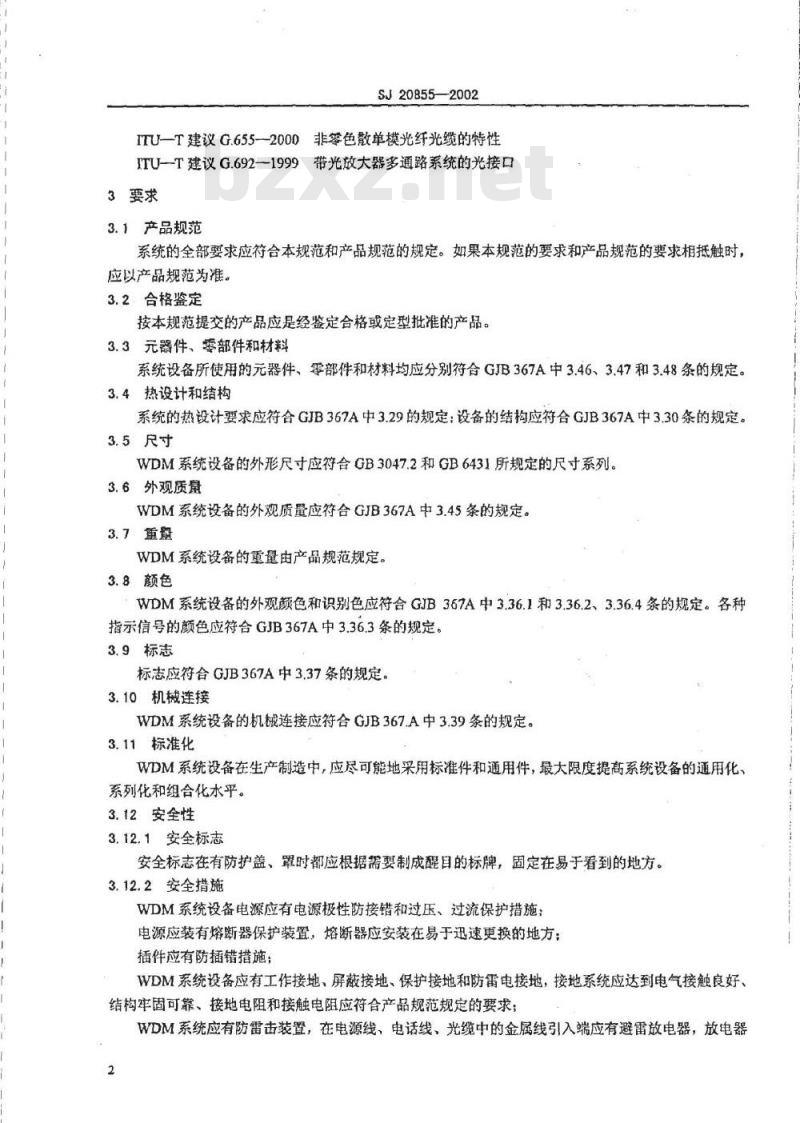

ITU—T建议G.655—2000非零色散单模光纤光缆的特性ITU--T建议G.692-1999带光放大器多通路系统的光接口3要求
3.1产品规范
系统的全部要求应符合本规范和产品规范的规定。如果本规范的要求和产品规范的要求相抵触时，应以产品规范为准。
3.2合格鉴定
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.3元器件、零部件和材料
系统设备所使用的元器件、零部件和材料均应分别符合GJB367A中3.46、3.47和3.48条的规定。3.4热设计和结构
系统的热设计要求应符合GJB367A中3.29的规定：设备的结构应符合GJB367A中3.30条的规定。3.5尺寸
WDM系统设备的外形尺寸应符合GB3047.2和GB6431所规定的尺寸系列。3.6外观质量
WDM系统设备的外观质量应符合GJB367A中3.45条的规定。3.7重量
WDM系统设备的重量由产品规范规定。3.8颜色
WDM系统设备的外观颜色和识别色应符合GJB367A中3.36.1和3.36.2、3.36.4条的规定。各利指示信号的颜色应符合GJB367A中3.36.3条的规定3.9标志
标志应符合GJB367A中3.37条的规定。3.10机械连接
WDM系统设备的机械连接应符合GJB367.A中3.39条的规定。3.11标准化
WDM系统设备在生产制造中，应尽可能地采用标准件和通用件，最大限度提高系统设备的通用化系列化和组合化水平。
3.12安全性
3.12.1安全标志
安全标志在有防护盖、罩时都应根据需要制成醒目的标牌，固定在易于看到的地方。3.12.2安全措施
WDM系统设备电源应有电源极性防接错和过压、过流保护措施电源应装有熔断器保护装置，熔断器应安装在易于迅速更换的地方；插件应有防插错措施；
WDM系统设备应有工作接地，屏蔽接地、保护接地和防雷电接地，接地系统应达到电气接触良好、结构牢固可靠、接地电阻和接触电阻应符合产品规范规定的要求；WDM系统应有防雷击装置，在电源线、电话线、光缆中的金属线引入端应有避雷放电器，放电器2
的接入应不影响正常工作。
3.12.3人身安全措施
SJ20855-2002
WDM系统设备中的直流或交流工作电压超过24V（有效值）的部位，应加防护措施，超过500V的机件，应安装保护罩或外壳，并在壳、罩上加注危险标志。有人值守的设备，在环境温度为25℃时，设备的面板及工作控制器的温度应不超过49℃，而暴露的部件包括设备外壳则不应超过60℃。3.12.4光辐射
WDM系统设备的设计，安装应充分考虑使用者的安全，进入眼晴的激光辐射大于每秒5×10~J/cm时应提供防护目镜或告诚标志，标志应置于明显位置上。3.13维修性
STANBARDS
WDM系统设备的维修性应符合GIE3.14系统性能特性
3.14.1系统构成
系统原理构成如图所示。
3.14.2光源
光源标称波长：155
修复时间（MTTR）不大于0.5h。光线路放大
INFORMA
3.14.2.1光源调制类型
主要有直接调制和光外调制两
3.14.2.2光源啊嗽
，光源嗽被定义为：
1/2p-dp/at
式中：——光源嗽：
Q信号的相角：
P-光能量。
必须注意，在这个定义中，在一个脉冲中，调系数不是一成不变的。因此，即使一个脉冲的平均调瞰为零，但是它并不是没有嗽。HTKAoNrKAca-
SJ20855-2002
正“调嗽”系数对应于：在脉冲的上升端，有正的频率偏移，在脉冲的下降端，有负的频率偏移。调制型光源的调系数应在-1～1之间。3.14.3通路间隔
通路间隔指的是相邻通路间的标称频率差，它可以是均勾间隔或非均匀间隔。但本规范只定义均勾通路间隔。
最小通路间隔：在标准的单模光纤上可允许的最小通路间隔决定于信号源激光器的特性。本规范采用100GHz（约0.8nm）为最小间隔。3.14.4中心频率
指光波分复用系统中每个通路对应的中心波长。由温度变化、后向散射和激光器的调耿现象引起的波长漂移都应仔细考虑，以确定在任何运行条件下，所传的信号均会在指定的波长范围内工作。应以下面两点作为参考：
a.193.100THz的频率参考点；
b.I00GHz或其整数倍（如100GHz、200GHz、300GHz等）的频率间隔。中心频率的划分按ITU一T建议G.692的规定进行。3.14.5系统接口要求
通路数为8，16，32或更多；
通路信号为STM--16或STM-64：
放大段距：80km，100km，120km：光纤类型：ITUTG.652，ITU--TG.655；单根光纤上的传输：单向或双向：再生中继器之间的目标距离最多为640km；系统接口测试配置参考ITUT建议G.692。监控通路接口参数见表1。
表1监控通路的接口参数
蓝控波长
监控速率
信号码型
信号发送功率
光源类型
光谱特性
最小接收灵敏度
注：1）CMI信号翻转码。
2）MLM（SLM）LD多纵模（单纵模）激光器。3.14.6光路连接
采用光纤连接器进行连接，连接器符合GB12507的要求。3.14.7总发送功率
1510nm
0dBm~7dBm
MLM(SLM)LD2)
待研究
经合路后进入光纤的功率（包含光放大器的自发辐射噪声（ASE））。从光纤的安全性考虑，复用路数是16路时，合路输入功率最大为17dBm；复用路数是32路时，合路输入功率最大为20dBm。A
3.14.8监控通路
SJ20855—-2002
本规范规定标称监控波长为1510土10nm（即198.5士1.4THz）。但是在1510nm波长窗口的器件没有普及之前，也可以采用1480nm、1310nm或1625nm作为监控波长窗口。3.14.8.1光监控通路要求
应满足以下条件：
监控通路不应限制光放大器的泵浦波长；监控通路不应限制两线路放大器之间的距离监控通路不应限制未来在1310nm波长的业务：光监控通路（OSC）仅对使用光线路放大器的SDH系统是必须的，此时没有直接的电接口接d.
入到监控系统；
当光放大器失效时监控通路仍然可用e
OSC传输应该是分段的一真有整hag再定时（Retiming）、再生（Regenerating）f
功能和双向传输功能。在
息能放正确的接收下来，而且还可附加上新的监控信号：
应有OSC保护路由，
传输的双
1系统，
线路终端接收到
防止光纤被切断后监控信息不能传送的产重后果，只考虑在两根光纤上
OSC在双方向传输，以防一旦一根光纪DCC。
教通信网
被切断后，
监控信息仍然能被
Co数据通信通路。
图会利用DCN网络对监控信息进行保护示需图3.14.8.2监控波长速率
：监控速率优选2Mb/s。
3.14.8.3线路编码
INFORM
本规范规定监控通路采用信号翻转码（CMI）为监控通路码型。3.14.9网络性能
网络接口容许的最大输出抖动、系统输入口抖动和漂移容限均应满足对SDH系统的要求。3.14.9.1网元的划分
WDM系统网元的划分见图3。
HrrKAoNKAca-
3.14.9.2抖动特性
SJ20B55—2002
图3WDM系统网元的划分
WDM系统承载的SDH接口的抖动应满足SDH体制的要求。EDFA
WDM系统具有和SDH再生中继器样的抖动传递特性，见表2。表2抖动转移特性数值
STM等级
STM--16
STM-64
抖动频率Fc（kHz）
分被燃
抖动增益P（dB）
3.14.9.3误码性能
信号传输时平均误码率应不劣于1X10-12。WDM光复用段的误码性能应不劣于表3所列的性能指标。
误码性能的连续测试时间为30。监控通路中继段80km的平均误码率应不劣于1×10。对光通路进行24h测试时，误码秒（ES）、严重误码秒（SES）结果均为零。OSC数字段在线误码监测采用复顿误码校验（CRC4）方式。表3WDM系统光复用段误码性能指标速率
注：1．（)中的值是推荐值：
2.ESR为误码秒比：
3.SESER为严量误码秒比：
4.BBER为背景误块比。
3.15系统工作电压
交流电压：220V=2%
155.52Mb/s此内容来自标准下载网
2×105
直流电压：-24V±20%；-48V±20%。3.16系统辅助功能
WDM系统应具有下述辅助功能：
告警功能；
自动监测功能：
主、备电源自动或人工切换功能622.08Mb/s
(8x10~)
2x10-7
1x10-8
2.488Gb/s
(8x10)
2X10-7
1x10-8
d.勤务话功能；
e.自动保护功能；
f.业务数据集中监控接口功能。3.17告警
3.17.1告替标志
告警标志应该肉眼可见。
3.17.2告警功能
SJ20855—2002
可利用内部诊断程序识别所有故障并能故障定位至单块插板；能报告所有告警信号及其记录的细节，如时间、来源、属性及告警等级等：b.
应具有可闻、可视告警指示：
告警历史记录应便于查看和统计：其有告馨过滤和遮蔽功能；
能够设置故障严重等级；
激光器寿命预告警。
3.18环境要求
在规定的环境条件下试验后，WDM系统设备的各项要求应符合产品规范的规定。3.18.1低温
工作温度：-30℃；
贮存温度：-55℃。
3.18.2高温
工作温度：55℃：
贮存温度：70℃。
3.18.3湿热
应满足GJB367A中3.10.2.5条的要求。3.18.4盐雾
应满足GJB367A中3.10.2.14条的要求。3.18.5醇菌
当产品规范有要求时，应满足GJB367A中3.10.6.1条的要求。3.18.6运输环境
应满足GJB367A中3.10.10条的要求。3.18.7其他
当系统设备需要对其他环境条件进行规定时，均应符合GJB367A中3.10条的要求，3.19电磁兼容性
WDM系统设备的电磁兼容性应符合GJB151A中的有关规定。3.20可靠性
WDM系统的可靠性用平均故障间隔时间（MTBF）表示。其下限值（6）应不小于2400h。3.21保护
3.21.1系统必须备有自动保护转换装置，自动保护有三种方式：a.
点到点线路保护：
TTTKAoNKAca-
b.基于光复用段的保护；
c.基于环网的保护。
3.21.2点到点线路保护
点到点线路保护可分为两种保护方式：a.1+1保护
b．1：N保护
3.21.2.11+1保护
SJ20855-2002
所有的设备都需要备份。在每个通道的倒换与其它通道无关。一且检测到启动倒换事件，保护倒换应在50ms内完成。
3.21.2.21:N保护
基于SDH层的同一WDM系统内的1：N保护使用同一WDM系统内的一条空闲通道作为保护通道，N个波长通道作为工作波长。3.21.3基于光复用段上保护
在发送端对合路的光信号进行分离，在接收端对光信号进行选路。这种保护只有光缆和WDM线路设备是备份的，而WDM终端设备不需要备份。3.21.4基于环网的保护
由WDM设备的单个波长信道在WDM环不同节点组成SDH自愈环，利用SDH自愈的保护功能对系统传送的业务进行保护，当WDM系统某个方向的线路中断，系统中传送的业务可以通过SDH自愈环进行保护。
3.21.5保护选择
保护的选择应符合相关规定，或者在供货合同中加以规定。4质量保证规定
4.1检验责任
若在合同或订单中无另外规定，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对本规范所规定的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系和质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。
4.2检验分类
本规范规定的检验分为：
a.鉴定检验；
b.质量一致性检验。
4.3检验条件
除非另有规定，应按GJB367A中4.4条进行各种检验。4.4鉴定检验
鉴定检验应在订购方或主管部门批准的试验室中进行，一般在设备设计定型和生产定型时进行。但8
SJ20855-2002
在设备的主要设计、工艺、元器件及材料有重大改变而影响设备的重要性能，使原来的鉴定结论不再有效时，也应进行鉴定检验。
4.4.1检验项目
检验项目见表4。
检验项目表
检查或试验项目
元器件、零部件和材料
热设计和结构
外观质量
机械连接
标准化
安全性
维修性
通路间隔
中心频率
系统接口要求
光路连接
总发送功率
监控通路
网络性能
电源电压
韩助特性
告警功能
运输环境
电磁兼容性
可靠性
质量一致性检验
注：表中符号O为必做项目：A为选做项目：“二”为不做项目。4.4.2
检验样品
章条号
试验方法
章条号
鉴定检验的样品由质量保证部门从提交的产品中随机抽取，具体数量由产品规范规定。9
iiKAoNiKAca
