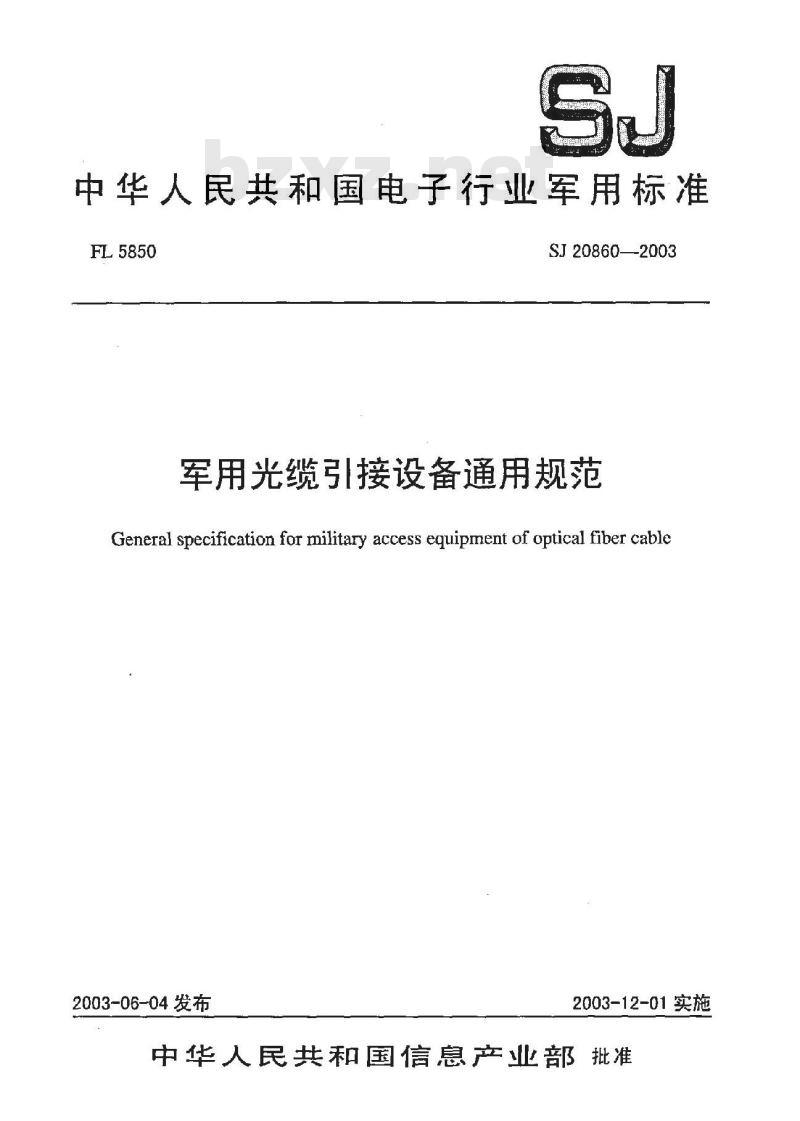

【电子行业标准(SJ)】 军用光缆引接设备通用规范

中华人民共和国电子行业军用标准FL5850
SJ20860—-2003
军用光缆引接设备通用规范
General specification for military access equipment of optical fiber cable2003-06-04发布
2003-12-01实施
中华人民共和国信息产业部批准前言

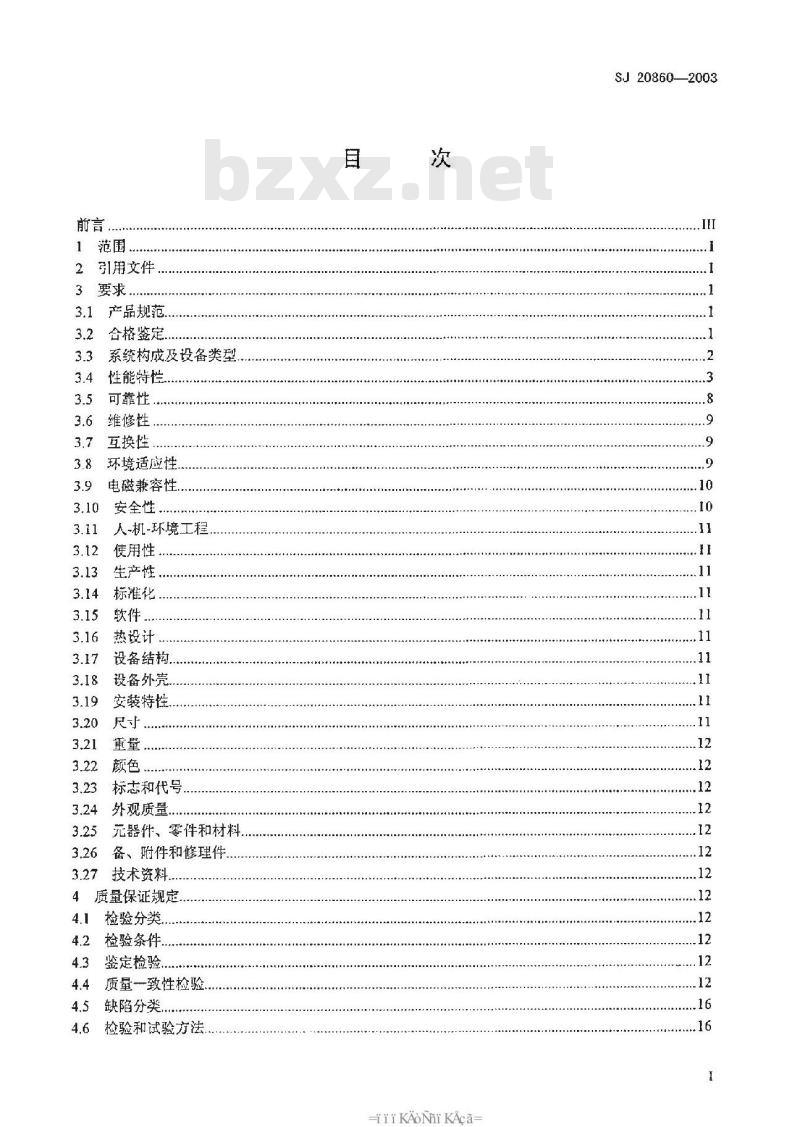

1范围
2引用文件
产品规范.
合格鉴定.
系统构成及设备类型
性能特性
可靠性
维修性
互换性
环境适应性.
电磁兼容性.
安全性
人-机-环境工程，bzxZ.net
使用性
生产性
标准化
软件，
热设计
设备结构.
设备外壳
安装特性
尺寸，
标志和代号
外观质量..
元器件、零件和材料
备、附件和修理件
技术资料.
4质量保证规定
检验分类
检验条件.
鉴定检验..
质量一致性检验,
缺陷分类，
检验和试验方法
国国电电力
HiiKAoNiKAca
......r...
SJ 208602003
SJ20860—2003

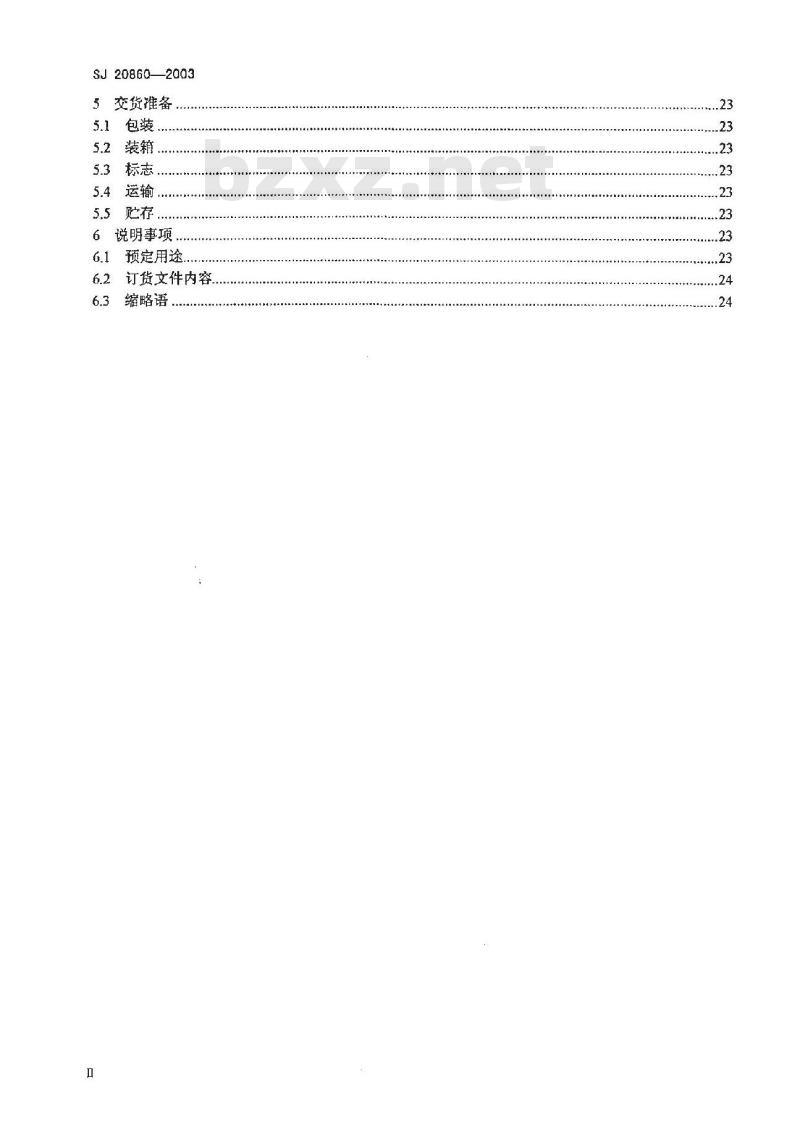

5交货准备
包装，
装箱．
5.4运输
说明事项
预定用途.
订货文件内容
缩略语
IIIPAPII

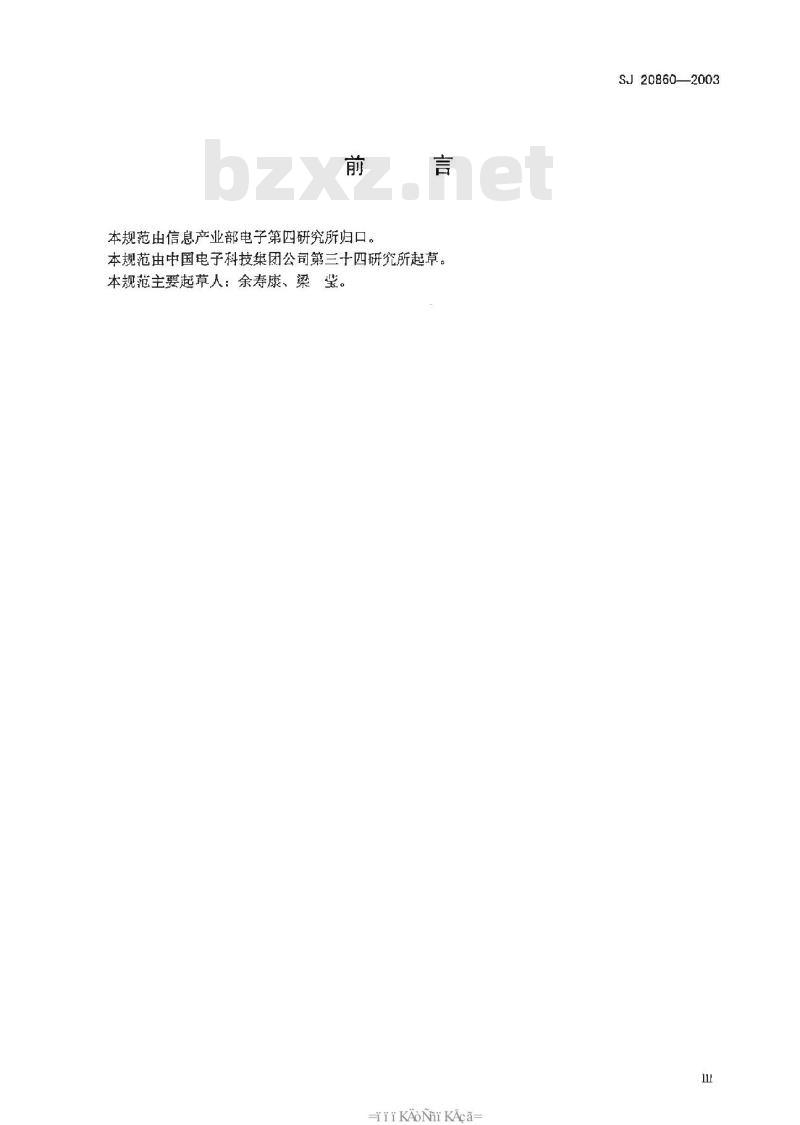

本规范出信息产业部电子第四研究所归口。言
本规范由中国电子科技集团公司第三十四研究所起草。本规范主要超草人：余寿康、梁垩。-iKAoNi KAca-
SJ 20860—2003

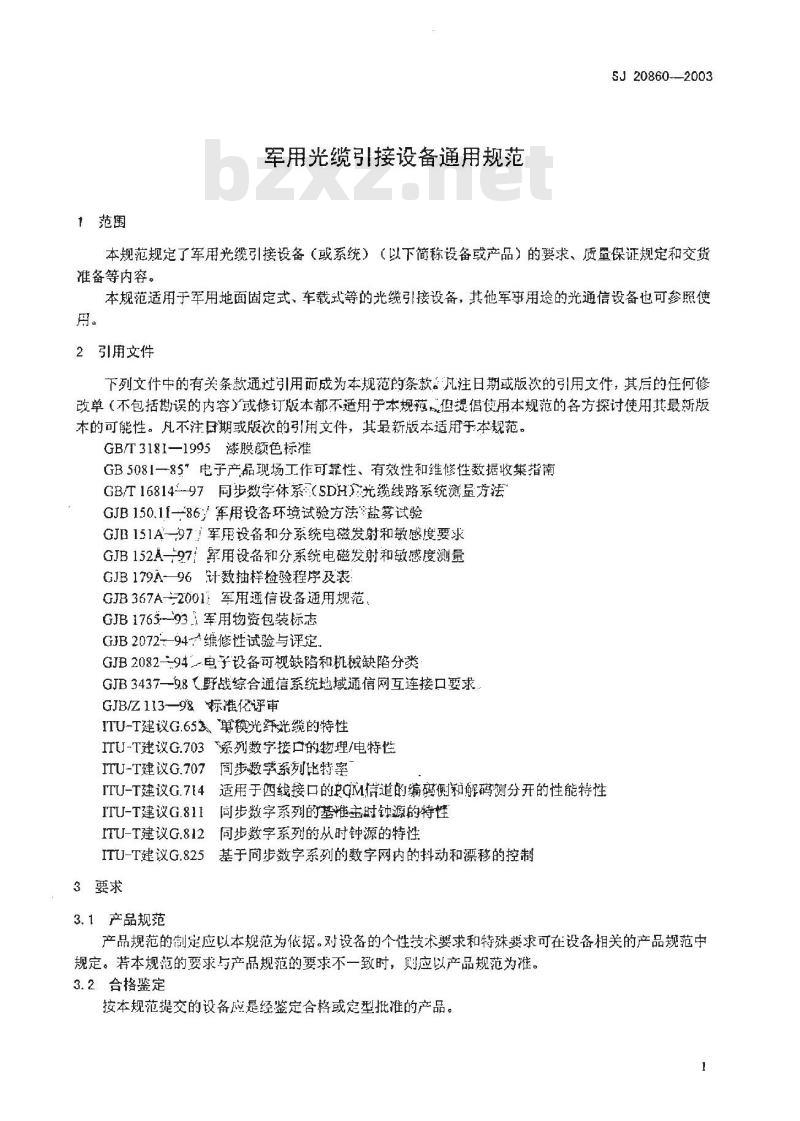

1范围
军用光缆引接设备通用规范
SJ 20860-2003
本规范规定了军用光缆引接设备（或系统）（以下简称设备或产品）的要求、质量保证规定和交货准备等内容。
本规范适用于军用地面固定式，车载式等的光缆引接设备，其他军事用途的光通信设备也可参照使用。
2引用文件
下列文件中的有关条款通过引用而成为本规范的条款。凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用文件，其最新版本适用于本规范。GB/T3181—1995漆膜颜色标准
GB508I—85电子产现场工作可靠性、有效性和维修性数据收集指南GB/T16814-97同步数字体系（5DH)）光缆线路系统测量方法GJB150.11—86/军用设备环境试验方法盐募试验GJB151A—97军用设备和分系统电磁发射和敏感度要求GJB152A—971军用设备和分系统电磁发射和敏感度测量GJB179A-96计数抽样检验程序及表GJB367A-2001军用通信设备通用规范GJB1765--931军用物资包装标志GJB2072、94维修性试验与评定
GJB2082-94电子设备可视缺陷和机缺陷分类GJB3437—98（野战综合通信系统地域通信网互连接口要求GJB/Z113—9&标准化评审
ITU-T建议G.65巢模光纤光缆的特性ITU-T建议G.703“系列数字接口的物理/电特性ITU-T建议G.707同步数学系列比特率适用于四线接口的qM信道的编码和解码测分开的性能特性ITU-T建议G.714
ITU-T建议G.811同步数字系列的基准击时钟源的特性ITU-T建议G.812
ITU-T建议G.825
3要求
3.1产品规范
同步数字系列的从时钟源的特性基于同步数字系列的数字网内的抖动和漂移的控制产品规范的制定应以本规范为依据。对设备的个性技术要求和特殊要求可在设备相关的产品规范中规定。若本规范的要求与产品规范的要求不一致时，则应以产品规范为准。3.2合格鉴定
按本规范提交的设备应是经鉴定合格或定型批准的产品。1
SJ 20860--2003
3.3系统构成及设备类型
3.3.1SDH系统构成
SDH系统模型分别由STM-N（N：1、2、4，速率分别为155Mbit/s、622Mbit/s、2.5Gbit/s）a)
的SDH光缆引接设备和光缆线路段（野战光缆）端对端构成，如图1所示。支路
引接设备
S：发送参考点，R：接收参考点。野战光缆
图1SDH系统组成框图
引接设备
SDH系统的线路光接口应符合表1的要求。支路接口配置应符合产品规范或合同的要求，并可以组合成任意形式。线路系统应能在不中断业务情况下改变支路接口并对现有业务不会产生影响。b）SDH设备类型：SDH光线路系统中的设备可分为终端复用器（TM）和分/插复用器（ADM），如图2、图3所示。
2 Mbit/s
34 Mbit/s
140 Mbits -
155Mbit/s
(光）155Mbit/s
引接设备
图2SDH终端复用器（TM）
SIM-N(光口)
3.3.2PDH系统构成及设备类型
2Mbit/s
引接设备
Mbiu's
(电）
Mbit/s
Mbit/s
Mbit/s
(光）
STM-N(光口)
STM-N（光口)
图3SDH分/插复用器（ADM）
PDH系统虫PDH光缆引接设各和野战光缆线路段（野战光缆）等构成，设备类型如图4所示。2
-iiKANiKAca
引接设备
B/SYGE1管 FC 公数
3.4性能特性
接理接务据
3.4.1设备性能要求
野战光缆
引接设各
据务接
SJ 20860--2003
管E1 B/S/G
图4PDH光端机构成端对端系统及类型光源的标称波长：可选用（1480～1580）nim或（1280～1335）nm；光源类型：单模LD（激光二极管）；光接收器类型：PIN+FET：
光纤类型：应选ITU-TG.652
SDH线路速率：155520kbit/s622080kbit/s、2488320kbit/s；PDH线路速率：42240kbit/s:
线路传输码型：NRZ+扰码：
误码性能应符合3.4.2.3规定；
抖动性能：应符合3.4.2.4规定；光纤连接器类型：FC/PC（无特殊情况下优选）3.4.2技术性能指标
3.4.2.1光接口指标
SDH光接口指标；见表1：
表 1SDH光接口指标
标称比特率
应用分内代码
工作波长范围
光源类型
最大-20dB谱宽
最小边模抑制比
最大平均发送功率
最小平均发送功率
最小消光比
衰减范围
最大色散
光缆在S点的最小
回波损耗
SR点间的最大离
散反射系数
kbit/s
135520 (STM-1)
622080 (STM-4)
2488320 (STM-16)
[1280~1 335//480-±1 3801 80:-1335/480~1 580|1280~1 3351 500-1 580]SEM
1200～[600
SJ 20860-—2003
最差灵敏度
最小过载点
最大光通道代价
R点间的最大反射
表1（续）
注：“*”表示菌际上待研究、“_”表示“不作要求”。b）
PDH光接口指标：
输出光功率Po：≥-5dBm；
光接收灵敏度P：≤-40dBm（2Mbit/s接口BER≤1×10-1°时测量）；2)
光接收动态范围：≥35dB（2Mbit/s接口BER≤1×10-1°时测量）。3）
3.4.2.2电接口
电接口参数
应符合ITU-T
ITU-T 建议
标称速率
速率偏移容限
接口码型
峰值电压/阻抗
标称脉冲宽度
输入信号衰减
电连接器类型
G.703接口规范，见表2。
表2电接口参数
2 M电接口
2043kbit/s
±50×10-6
2.37 VI75 9不平衡
244 ns
0~-6 dB/1 MHz
SDH冏步时钟输出、输入接口
34 M 电接口
140M电接门
符合 ITU-T G.703 规范
34 368 kbit/s
+20×10*
1VI750不平衡
139 26-t kbit/s
±15×10-6
1 V/75 0 不平衡
3.59/7.18ns
0～12 dB/17 MHz 10~12 dB/70 MHzL9-75通用型电连接器
1）2048:Hz同步时钟输出接口见表3。表3同步时钟输出接口参数
线对型式
测试负载阻抗
晨大峰值电压（Vop）
晟小峰值电压（Vp）
2048kHz同步时钟输入接口：
反射损耗在2048kHz或2048kbit/s处：≥15dB野战路接口（仅对PDH光端机）
I）B接口（AMI码）应符合GJB3437-98的规定：iiKAoNiKAca
155 M 电接口
155 520 kbit/s
±20×10-6
1V/750不平衡
3.215/6.43 ns
0~12.7 dB/78 MFIz
(2 048±50×10-) 1IIz
同轴线对
750，电阻性
2）S接口（FC接口）应符合GJB3437—98的规定；3）G接口（EOW工程勤务接口）应符合GJB3437—-98的规定。SJ20860--2003
电连接器类型：采用符合GJB3437标准Y50EX-1210ZK14通用型快速电连接器网管、监控接口
SDH设备应具备二种网络管接口方式：1）TMN接口
SDH设备至少应提供Q接口，以便与TMN相连。与站内网络单元管理系统之间的Q接口采用ITU-T建议Q.811和Q.812规定的CLNS1无连接模式协议找：与远端网络单元管理系统之间的Q接口采用CLNS2无连接模式协议栈。2）工作站接口
终端站设备应配置与工作站的通信接口，接口特性应衍合F接口的要求。乎持终端监控接口
符合RS-232（或RS-422异步数据操作接口规范的要求，电连接器类型：采用符合GJB3437-98标准Y50EX-1210ZK14通用型快速电连接器。勤务电话音频接口
应符合ITU-TG.714规定的四线音频接口指标，电连接器类型：采用符合GJB3437-98标准Y50EX-1210ZK14通用型快速电连接器。3.4.2.3误码性能
SDH光接口不同速率误码性能指标，见表4。表4·SDH光接口误码性能
155520
2.2×10-4
2.75×10-7
注：“*”表示国际上待研究。
设备电接口误码性能，见表5。
kbit/s
2.75×10-6
1.375×10-7
2488320
2.75k10／%g
1.375×107
表5电接口误码性能
kbit/s
155520
139624
1281256/512/1024/2048（B接口）3.4.2.4抖动性能
a）电接口最大允许输出抖动，见表6。误码率（BER）
≤1×10-12
≤1×10-
≤110-10
1×10-9
223-1伪隔机码
测试不小于24 h
22-1伪随机码
汉试不小于24h
213-1伪随机码
测试不小于24h，
SJ20860—2003
kbit/s
139 264
155520
表6电接口的最大允许输出抖动
网络接口极限
输入口的抖动容限
应满足ITU-TG.825建议的输入抖动容限，如图5、表7所示。U..
测量滤波器参数
图5输入抖动漂移容限建议模板示意图表7输入抖动容限
34 368
139 264
155520
抖动传递特性
接口限值
SDH抖动传递特性应小于0.1 dB。Hz
PDH（2048kbit/s接口）抖动传递特性应小于1dB。3.4.2.5基本顺结构
SDH设备基本顿结构
测试滤波器参数
SDH设备的顿结构由一个或多个不同阶的同步传送模块（STM-N）组成。其中N为1、4、16,如图6所示。
iiKAoNiiKAca
9XN列（字节）
段开销
管理单元指针
(AUPTR)
段开销
STM-N顿由三个区域组成，即：
1）段开销（SOH）：
管理单元指针（AUPTR）：
270XN列（字节）
261×N列（字节）
STM-N净负荷
(Payload)
图6SDH设备基本巅结构
SJ 208602003
3）净负荷（Pavload
STM-N顿可表示成二维的块状帧结构。纵向有270×N：列、横向有9行！共计为2430×N字节（每学节为8bit）。顺重复离期为125μs。传输时逐字节从左到右，从上到下逐行进行串行传输，
PDIi设备基本复用帧结构
PDH设备的基本复用帧结构，由PDH产品规范规定。3.4.2.6SDH同步基本复用结构
图7规定了PDH信号复用映射进SDH【SIM-N)基本帧的复用结构。并符合ITU-TG.707建议。XN
指针处理
复用、影射
定位校推
3.4.2.7SDH定时信号方式
图7SDH基本复用映射结构
SDH设备应具备三种定时方式：
139 264 kbit/s
34 368 kbit/s
2048 kbit/3
a）外同步时钟源（2048kHz同步时钟输入或2048kbit/s同步时钟输入），优选2048kbit/s；从STM-N信号中恢复定时：
内定时源，其最大频偏为士4.6×106。7
SJ20860—2003
3.4.2.8电源
交流供电电压：220+22V，频率：（50土3）Hz；直流供电电压：24V。
设备可交，直流同时供电，并能自动切换，而不影响工作性能。3.4.2.9功耗
由产品规范规定。
3,4.2.10辅助功能特性
3.4.2.10.1告警
当输入光信号、电信号丢失以及设备自身发生故障时，设备应产生声、光告警，并具有告警切断开关，清除告警振铃声。
3.4.2.10.2勤务联络通信
SDH设备应能提供至少一路音频全双工PCM编/解码信道，并具有二/四线音频接口和群呼功a
PDH设备应能提供一路音颊全双工PCM编/解码信道，并具有四线音频接口和群呼功能。b)
3.4.2.10.3控制、管理功能
SDH控制、管理功能
SDH引接设备无特殊要求时，应其备以下控制、管理功能：1）故障管理
告警功能：识别自身故障告警，并能进行故障定位，操作告警开关消除告警：监视参数：发送信号状态、输入信号丢失（LOS）、LD偏置电流、顿丢失（LOF）、顿失步（OOF）误码秒（FS），严童误码秒（SES）和不可用时间：外部时钟告警报告：应能收集与端站有关的告警，并能上报。性能管理
误码性能：应对误码性能参数进行自动采集和分析，并能以ASCII码间形式传给外部设备：性能监测：能对性能监视门限进行设置：环回测试：能支持近端或远端环回狐试功能等。配置管理
修改配置：对已设置的参数可进行重新修改配置；调用配置：能支持通道交叉连接和灵活配置：；选择配置：能支持定时源优先级的选择。4)
安全管理
授权管理：未经授权不得接入管理系统，具备有限授权人只能接入相应的部分；监视管理：应能对所有试图接入受限资源的申请进行监视和实施控制。b）PDH引接设备控制、管理功能告警功能：输入2Mbit/s丢失、光丢失、帧失步、BER三10-6指示、AIS检测；误码计数查询：误码计数范围0～15：群路状态查询：群路信号输入丢失，2Mbit/s丢失、群路信号速率；2Mbit/s支路状态查询：有无“AIS”和“2Mbit/s输入丢失”告警等：支路设置：2Mbit/s内部自环、自环取消、交插连接等设置：保存设置和默认设置：可将当前设置保存在存储器中或消除当前设置。3.5可靠性
3.5.1可靠性设计
应符合GJB367A一2001中3.5.2.5的规定。8
HiiKAoNiKAca
