【电子行业标准(SJ)】 W型真空泵完好要求和检查评定方法

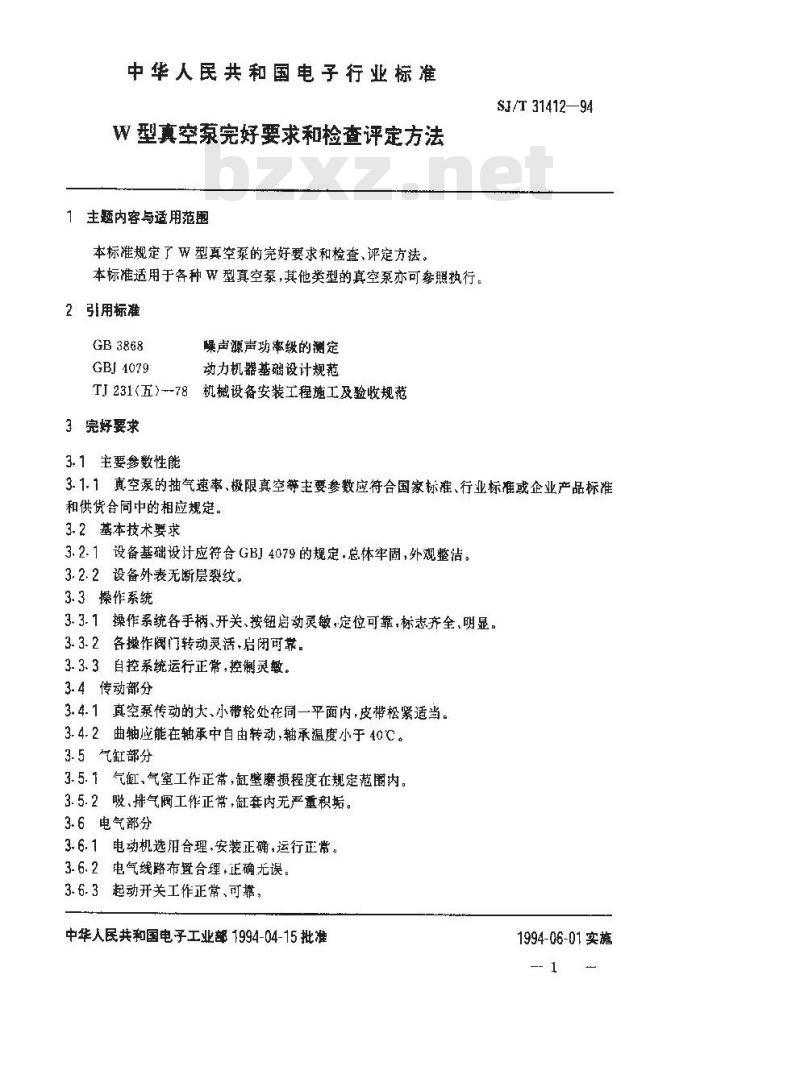

中华人民共和国电子行业标准
W型真空泵完好要求和检查评定方法1主题内容与适用范题
本标准规定了W型真空泵的完好要求和检查、评定方法。本标准适用于各种W型真空泵，其他类型的真空泵亦可参照执行。2引用标准
GB3868
GBJ4079
噪声源声功率级的测定
动力机器基础设计规范
TJ231(五）78机械设备安装工程施工及验收规范3完好要求
3.1主要参数性能
SJ/T 31412—94
3.1.1真空泵的抽气速率，极限真空等主要参数应符合国家标准、行业标准或企业产品标准和供货合同中的相应规定。
3.2基本技术要求
3.2.1设备基础设计应符食GBJ4079的规定，总体牢固，外观整洁。3.2.2设备外表无断层裂纹
3.3操作系统
3.3.1操作系统各手柄、开关、按钮启灵敏，定位可靠，标志齐全、明显。3.3.2各操作阀门转动灵活，启闭可靠。3.3.3自控系统运行正常，控制灵数。3.4传动部分
3.4.1真空泵传动的大、小带轮处在同一平面内，皮带松紧适当。3.4.2曲轴应能在轴承中自由转动，轴承温度小于40℃。3.5气缸部分
3.5.1气缸、气室工作正常，缸壁磨损程度在规定范围内。3.5.2吸、排气阀工作正常，征套内无严重积垢。3.6电气部分
3.6.1电动机选用合理，安装正确，运行正常。3.6.2电气线路布置合理，正确无误。3.6-3起动开关工作正常、可靠
中华人民共和国电子工业部1994-04-15批准1994-06-01实施

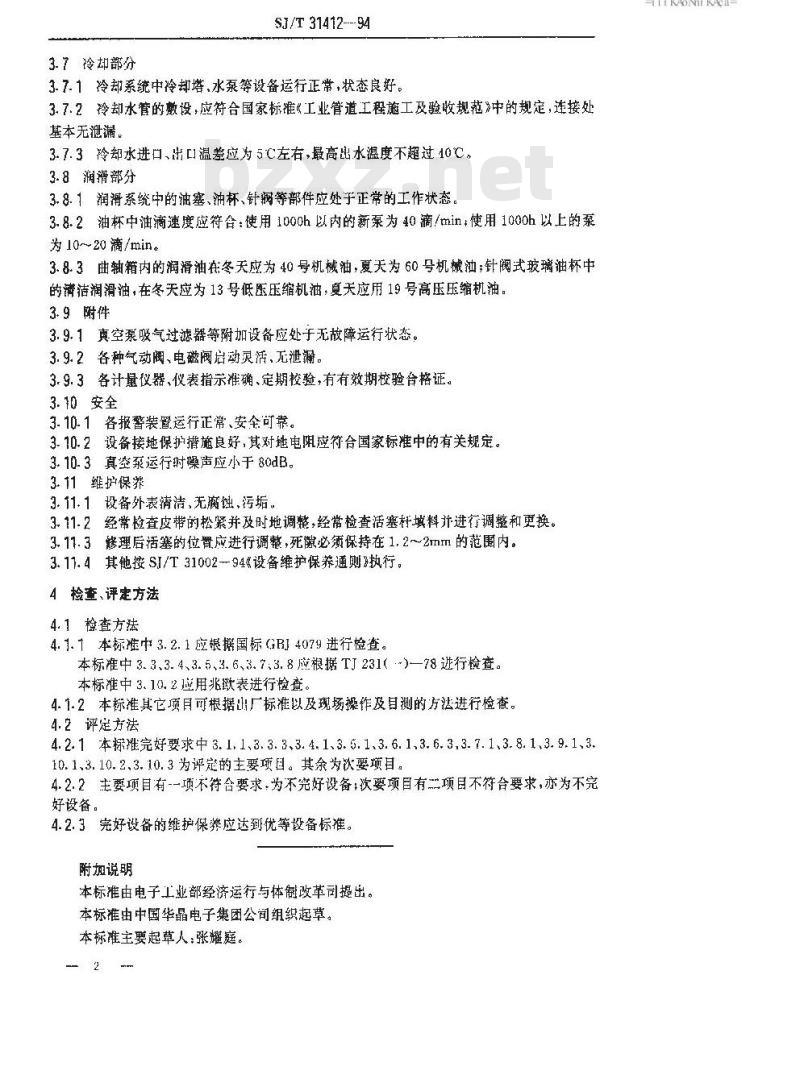

3.7冷却部分
SJ/T 31412---94Www.bzxZ.net
3.7.1冷却系统中冷却塔、水泵等设备运行正常，状态良好。3.7.2冷却水管的敷设，应符合国家标准“工业管道工程施工及验收规范》中的规定，连接处基本无泄漏，
3.7.3冷却水进口、出口温差应为5C左右，最高出水温度不超过10℃。3.8润滑部分
3.8.1润滑系统中的油塞、油杯、针阀等部件应处于正常的工作状态。3.8.2油杯中油滴速度应符合：使用1000h以内的新泵为40滴/min使用1000h以上的泵为10~20满/min。
3.8.3曲轴箱内的润滑油在冬天应为40号机械油，夏天为60号机械油；针阀式玻璃油杯中的清洁润滑油，在冬天应为13号低压压缩机油，夏天应用19号高压压缩机油3.9附件
3.9.1真空泵吸气过滤器等附加设备应处于无故障运行状态。3.9.2各种气动阀、电磁阀启动灵活、无泄漏。3.9.3各计量仪器、仪表指示准确、定期校验，有有效期校验台格证。3.10安全
3.10.1各报警装置运行正常、安全可靠。3.10.2设备接地保护措施良好，其对地电阻应符合国家标准中的有关规定。3.10.3真窦泵运行时噪声应小于80dB。3.11维护保养
3.11.1设备外表清洁，无腐蚀，污垢。3.11.2经常检查皮带的松紧并及时地调整，经常检查活塞杆填料并进行调整和更换。修理后活塞的位置应进行调整，死隙必须保持在1.2～2mm的范围内。3. 11.3
3.11.4其他按SI/T31002-94设备维护保养通则执行。4检查、评定方法
4.1检查方法
4.1.1本标准中3.2.1应根据国标GBJ4079进行检查。本标准中 3. 3、3. 4、3. 5、3. 6、3. 7:3. 8 应根据 TJ 231()—78 进行检查。本标准中3.10.2应用兆欧表进行检查，4.1.2本标准其它项目可根据山厂标准以及现场操作及目测的方法进行检查。4.2评定方法
4.2.1本标完好要求中3.1,1、3.3.3、3.4.1、3.5.13.6.1,3.6.3,3.7.1、3.8.1,3.9.1,3.10.1,3.10.2.3.10.3为评定的主要项固。其余为次要项目。4.2.2主要项目有-一项不符合要求，为不完好设备；次要项目有二项目不符合要求，亦为不完好设备。
4.2.3完好设备的维护保券应达到优等投备标准。附加说明
本标准由电子工业部经济运行与体制改革司提出。本标准由中国华晶电子集团公司组织起草。本标滩主要起草人：张耀庭。
