【电子行业标准(SJ)】 低压湿式煤气储气柜完好要求和检查评定方法

中华人民共和国电子行业标准
低压湿式煤气储气柜完好要求和捡查评定方法1主题内容与适用范
本标推规定了低压湿式煤气储存柜完好要求和检查、评定方法。本标准适用于低压煤气储存柜，不适用于高压储存柜。2引用标准
HGJ212—83金属焊接结构湿式气拒施工及验收规范3名词
3.1钟罩一多节气柜中最顶节称为钟罩。SJ/T 31410-94
3.2中节一多节气柜除最项一节和最底部的水外其余巾间各节称为中节。3.3水槽-·多节拒最底部一节称为水槽。4完好要求bzxz.net
4.1：正要技术参数和性能
4.1.1气相的储气量、工作压力、工作温度等参数应符合设计上的规定，4.1.2气柜运行应连续平稳无振动和卡涩现象，能满足煤气生产的T.艺要求。4.2基本技术要求
4.2.1气柜在投运前应有完整的技术资料，如：设计图纸、设计变更通知、施工验收记录，隐蔽工程记录、充水试验和钟罩快速升降试验记录等。投运以后应建立运行和维护记录。4.2.2气柜的垫研应无裂缝和凹陷，应满足HGJ212一83《金属焊接结构湿式气柜施工验收规范中基础验收的有关条款的规定，定期校验基础基准点。4.2.3气拒表面的防腐处理应符合HG」212一83《金属焊接湿式气柜施工验收规范》中第九章气柜防腐的一般规定中有关条款。油漆层完整无大面积脱落，每两年重新剥油漆一次。4.2.4气柜储最的标尺应清晰、醒目，最高限位与最低限位开关布置符合要求，保证可靠，4.2.5气柜的扶梯、平台牢固可靠，通道内不堆放异物。4.2.6导轮应能转动自如、润滑充分，导轮与导轨接触吻合良好，间隙符合要求，无卡涩和脱轨现象。
4.2.7气拒外表面无严重变形。
4.2.8气柜表面接链、焊缝无泄漏4.2.9水封阀和其他阀门井内无积水。中华人民共和国电子工业部1994-04-15批准1994-06-01实施

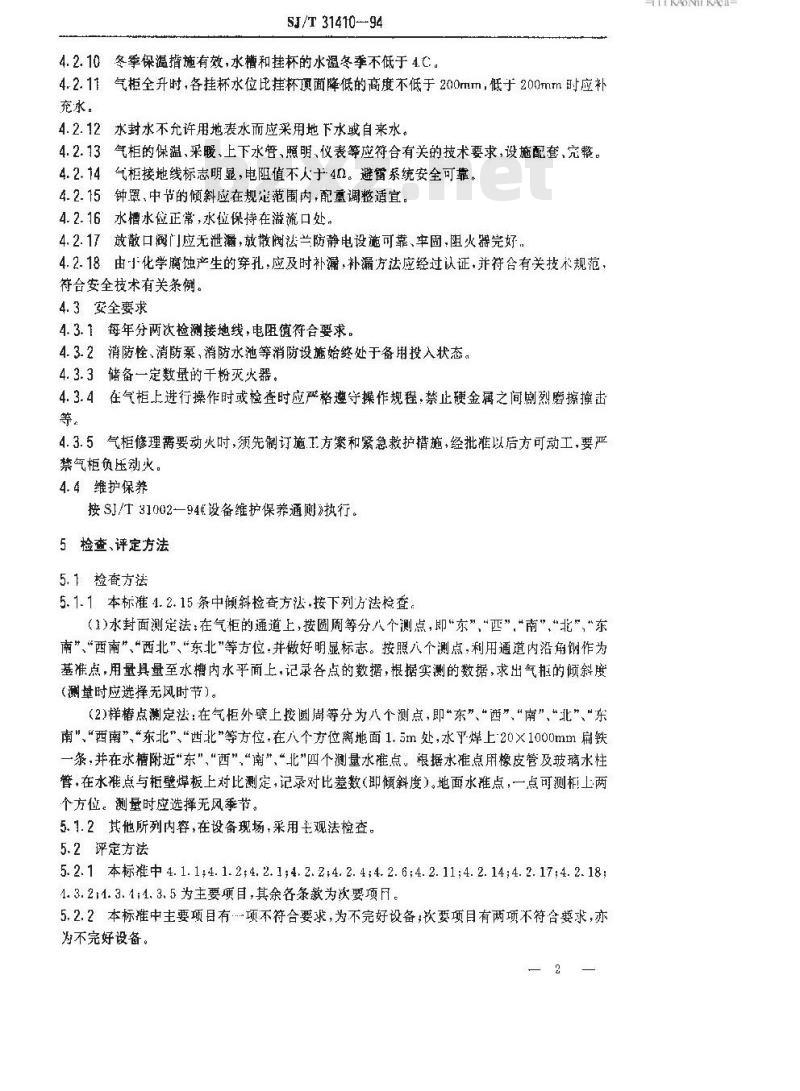

SJ/T31410-94
4.2.10冬季保温措施有效，水槽和挂杯的水温冬季不低于4.℃。4.2.11气拒全升时，各挂杯水位比挂杯顶面降低的高度不低于200mm，低于200mm时应补充水。
4.2.12水封水不允许用地表水而应采用地下水或自来水。4.2.13气柜的保溢、采暖、上下水管、照明、仪表等应符合有关的技术要求，设施配套、完整。4.2.14气柜接地线标志明显，电阻值不人于40。避留系统安全可靠。4.2.15钟罩、中节的倾斜应在规定范围内，配重调整适宜。4.2. 16水水位正常,水位保持在溢流口处4.2.17放散口阀门应无泄漏，放散阀祛兰防静电设施可靠、牢固.阻火器完好，4.2.18由1化学脑蚀产生的穿孔，应及时补漏，补漏方法应经过认证，并符含有关技术规范，符合安全技术有关条例。
4.3安全要求
4.3.每年分两次检测接地线，电阻值符合要求。4.3.2消防栓、消防泵，消防水池等消防设施始终处于备用投入状态。4.3.3储备一定数量的干粉灭火器。4.3.4在气柜上进行操作时或检查时应严格遵守操作规程，禁止硬金属之间剧烈磨擦撑击等。
4.3.5气柜修理需要动火时，须先制订施工方案和紧急救护措施，经批准以后方可动工，要严禁气柜负压动火。
4.4维护保养
按SJ/T31002—94≤设备维护保养通则》执行。5检查、评定方法
5.1检香方摆
5.1.1本标准4.2.15条中倾斜检香方法·按下列方法检查（1)水封面测定法：在气柜的通道上，按圆周等分八个测点，即\东”，\西”，\南”\北”，\东南”“西南\、“西北”、“东北\等方位·并做好明显标志。按照八个测点，利用通道内沿角钢作为基准点，用量具量至水槽内水平面上，记录各点的数据，根据实测的数据，求出气拒的倾斜度（测量时应选择无风时节）。
(2)样椿点测定崧：在气柜外壁上按圆周等分为八个测点，即“东”“西”“南\“北”、\东南\\西南”“东北”“西北\等方位，在八个方位离地面1.5m处，水乎焊上20X1000mm扁铁一条，并在水槽附近“东”、“西”、“南”、“北”四个测量水准点，根据水准点用橡皮管及玻璃水柱管，在水准点与壁焊板上对比测定，记录对比差数（即倾斜度）。地面水准点，一点可测相上两个方位。测量时应选择无风季节。5.1.2其他所列内容，在设备现场，采用主观法检查。5.2评定方法
5.2.1本标准中4.1.1,4.1.2;4.2.1;4.2.2;4.2.4;4.2.6;4.2.11;4.2.14;4.2.17;4.2.18;4.3.211.3.1;1.3.5为主要项目，其余各条款为次要项月。5.2.2本标推中主要项目有项不符合要求，为不完好设备；次要项目有两项不符合要求，亦为不完好设备。
HTTKAONTKAca-

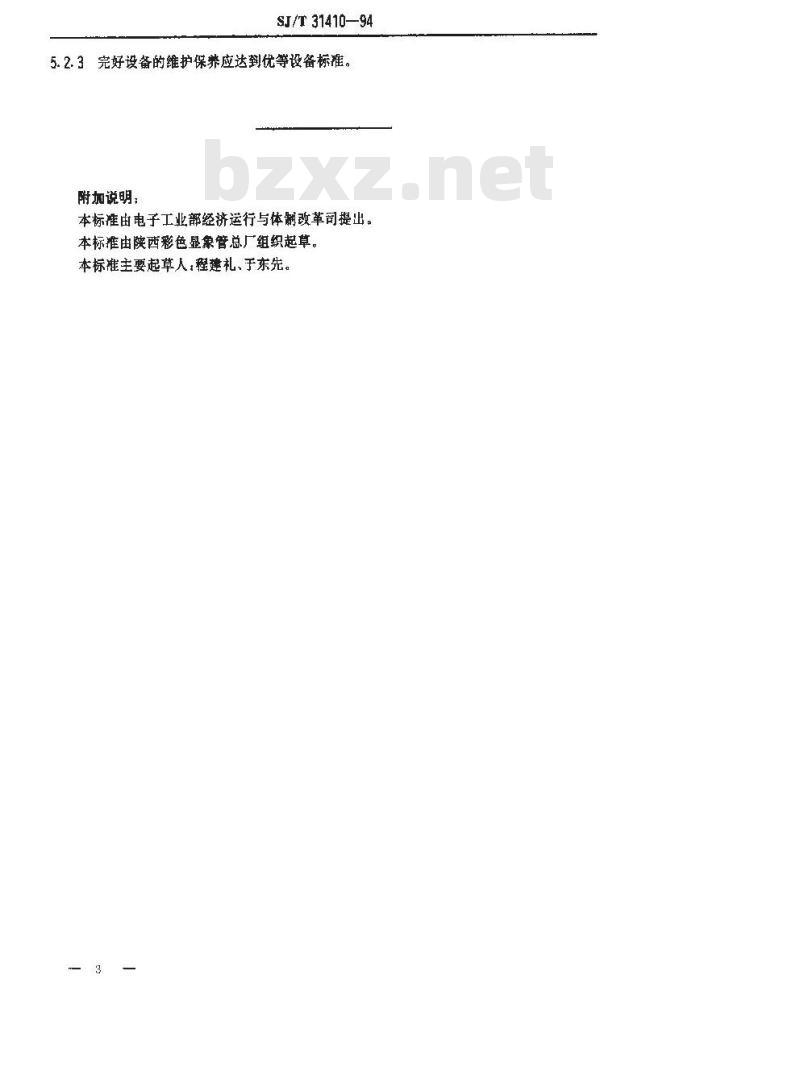

SJ/T31410—94
3完好设备的维护保养应达到优等设备标准，5. 2.3
附加说明；
本标准由电子工业部经济运行与体制改革司提出。本标准由陕西彩色显象管总厂组织起草。本标准主要起草人，程建礼、于东先。
