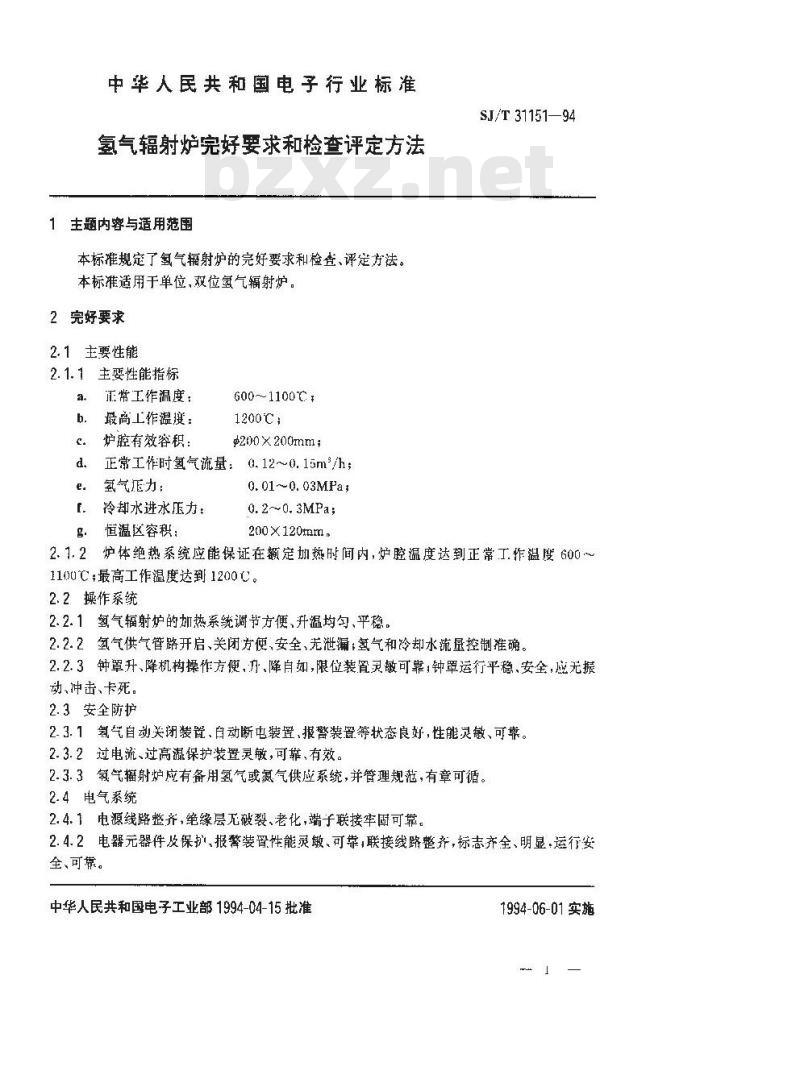

中华人民共和国电子行业标准
氢气辐射炉完好要求和检查评定方法1主题内容与适用范围
本标准规定了氢气辐射炉的完好要求和检查、评定方法。本标准适用于单位，双位氢气辐射炉。2完好要求
2.1主要性能
2.1.1主要性能指标
正常工作温度：
最高工作温建：
炉腔有效容积：
600--1100℃
1200℃;
$200×200mm；
正常工作时氢气流量：(.12~0.15m2/h；氢气飞力：
「.冷却水进水压力：
恒温区容积：
0. 01~0. 03MPa3
0.2~0.3MPa;
200×120mm
SJ/T 31151—94
2.1.2炉体绝热系统应能保证在额定加热时间内，炉腔温度达到正常工.作温度600~1100℃；最高工作温度达到1200C。2.2操作系统
2.2.1氢气辐射炉的加热系统调节方便、升温均勾、平稳。2.2.2氢气供气管路开启、关闭方便、安全、无泄漏；氢气和冷却水流量控制准确。2.2.3钟罩升、降机构操作方便，刀、降自如，限位装置灵敏可靠，钟罩运行平稳，安全，应无振动、冲击、卡死。免费标准bzxz.net
2.3安全防护
2.3.1氧气自动关闭装置、白动断电装置、报警装置等状态良好，性能灵敏、可靠。2.3.2过电流、过高温保护装置灵敏，可靠、有效。2.3.3氧气辐射炉应有备用氢气或氮气供应系统，并管理规范，有章可循。2.4电气系统
2.4.1电源线路整齐，绝缘层无破裂、老化，端子联接牢固可靠，2.4.2电器元器件及保护、报警装置性能灵嫩、可靠，联接线路整齐，标志齐全、明显，运行安全、可靠。
中华人民共和国电子工业部1994-04-15批准1994-06-01实施
2.5附属装置
SJ/T 31151—94
2.5.1所有管道排列整齐、清洁，联接牢固、密封性好，无漏气，漏水现象。2.5.2气压表、水压表、电压和电流表等各种代表应究整无损，指示灵敏、准确，有有效期内校验合格证。
2.6维护保养
按SJ/T31002—94设备维护保养通则执行。3检查，评定方法
3.1检查方法
完好要求中，除性能指标运用辐射热温度计、气体流量计、压力表等仪表测定外，其余均在设备现场，采用主观法检查。
3.2评定方法
3.2.1完好要求所列内容中,2.1.1、2.1.2、2.3.1～2.3.3、2.5.1~2.5.2为主要项目，其余为欲要项目。
3.2.2主要项目有·项不符合要求，为不完好设备，次要项目有二项不符合要求，亦为不完好设备。
3完好设备的维护保养，应达到优等设备标准，附加说明：
在标准由电子工业部经济运行与体制改革司提出。本标准由国营南京电子管厂组织起草。本标准主要起节人，赵志民。
