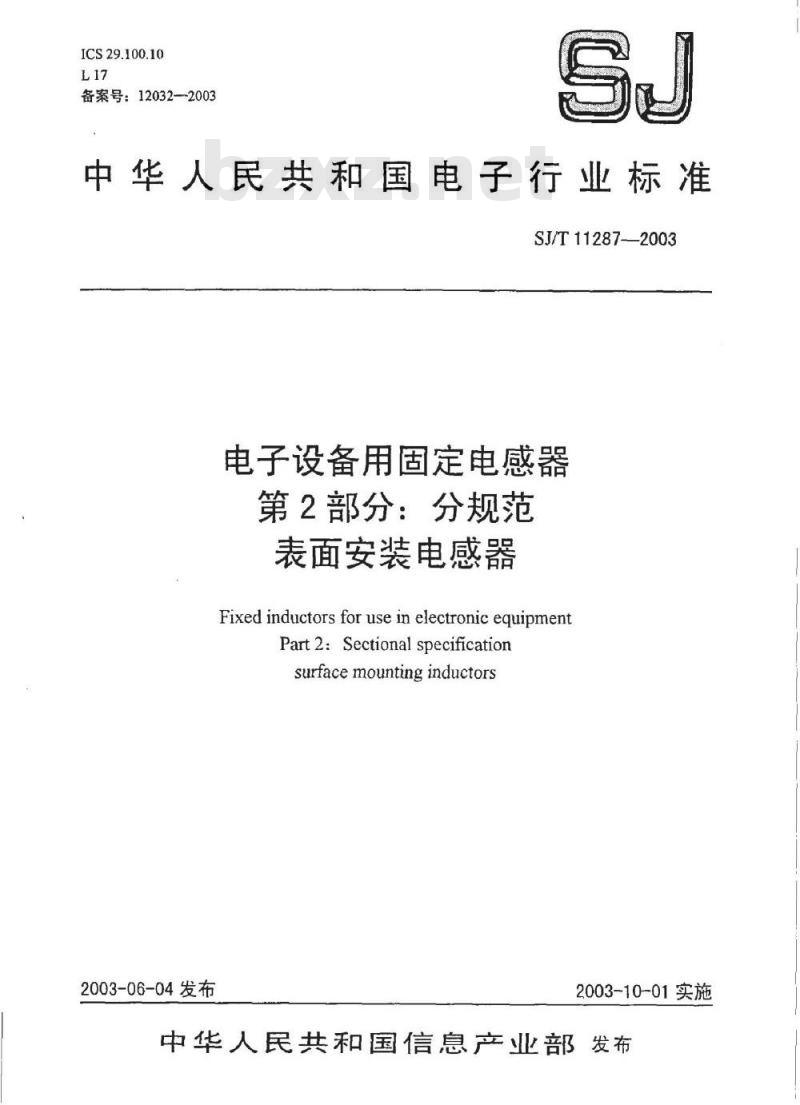

ICS29.100.10
备案号：12032--2003
中华人民共和国电子行业标准
SJ/T11287——2003
电子设备用固定电感器
第2部分：分规范
表面安装电感器
Fixed inductors for use in electronic equipmentPart 2:Sectional specificationsurface mounting inductors
2003-06-04发布
2003-10-01实施

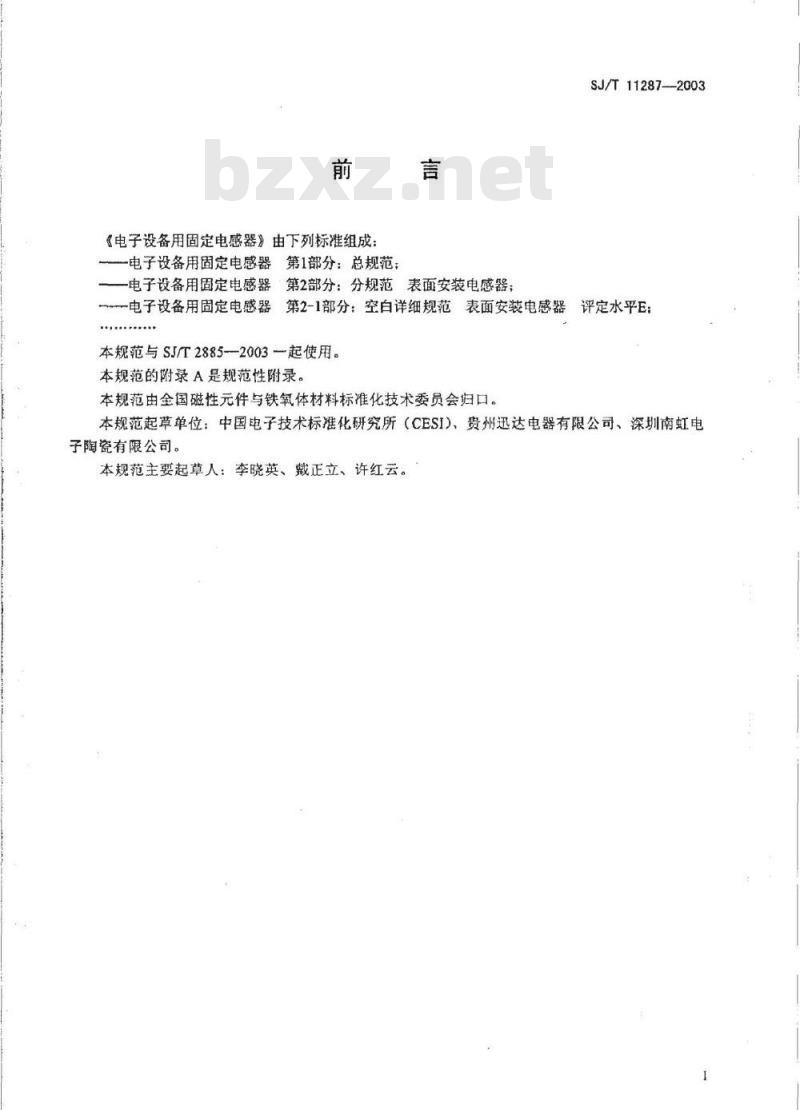

中华人民共和国信息产业部发布前
《电子设备用固定电感器》由下列标准组成：电子设备用固定电感器第1部分：总规范；言
一电子设备用固定电感器第2部分：分规范表面安装电感器；SJ/T11287--2003
一电子设备用固定电感器第2-1部分：空白详细规范表面安装电感器评定水平E：本规范与SJ/T2885-2003起使用。本规范的附录A是规范性附录
本规范由全国磁性元件与铁氧体材料标准化技术委员会归口。本规范起草单位：中国电子技术标准化研究所（CESI）、贵州迅达电器有限公司、深圳南虹电子陶瓷有限公司。
本规范主要起草人：李晓英、戴正立、许红云。1总则
电子设备用固定电感器
第2部分：分规范
表面安装电感器
1.1范围
本规范适用于在电子设备中使用麟性我SJ/T11287-2003
佳志全的矩彩固定表面安装电感器（以下简称SM电非磁性心
感器）。这些电感器通过其引出端直接安装在混合电路的基板线电路板上。本规范的目的是规定SM电感器的优先额定值和特性，并从SJ/T2885中选择适用的质量评定程序、试验和测量方法，并给出一股性能要求。1.2规范性引用文件
下列文件中的条款通过本想范的引用而成为本规范的条款。是强白期的引用文件，其随后所有子载修订版均不适用于本规范，然而载励根据本规范达成协议的各方研的修改单（不包括勘误的闪
究是否可使用这些文伴的最新版本。凡是不注自期的引用文件，其最新版本适用手本规范。SJ/T2885-—2003电子设备用固定电感器第1部分：总规范
GB/T2421-1999电工电品环场式险第1部分：总员（idtIEd60068-1：1988）GB/T2423.22—199F
来境试验规程试验N温度变化试验方法98431
(eqvIEC60068-2)
GB/T2423:28-1982电工电子产品基环境钱验规程试验行：锡卑试验方法1C0V1EC6006822011979
GBT242330-1999电工电字产品环境试验第2部分试验方法，试验XA和导则：在清洗剂中浸渍（idtIEC60068-2-45：1993）IEC61605：1996电子和通讯设备用固定电感器标志代码IEC62025-1：2002*高频电感元件非电性能及测量方法第r部分电子和通信设备用表面安装固定电感器
1.3详细规范应给出的内容
详细规范应按有关的空白详细规范编制ORMA
详细规范不应规定低于总规范、分规范或空白详细规范的要求。当包括比总规范、分规范、空白详细规范更严酷的要求时，应列在详细规范的1.9条中，并在试验一览表中标出，例如用星号标注。注：为方便起见，1.3.1中规定的内容可以表格形式列出。每个详细规范应给出下列内容，而且应优先从本部分相应条款给出的值中选取。1.3.1外形图和尺寸
用外形图作为与其他电感器进行比较并容易识别的一种辅助手段。影响互换性和安装的尺寸及其允许偏差应在详细规范中给出。全部尺寸标注都应以毫米为单位。一般应给出电感器的主体长度、宽度和厚度。必要时，详细规范所包括的项目数（尺寸和电感量范围）多于一种时，其尺寸及允许偏差应列在图下的表中。当外形不是上述形状时，详细规范应给出足以说明该电感器的尺寸数据。1.3.2安装
详细规范应规定正常使用的安装方法。试验和测量的安装方法（有要求时），应符合4.1的规定。1
SJ/T11287-—2003

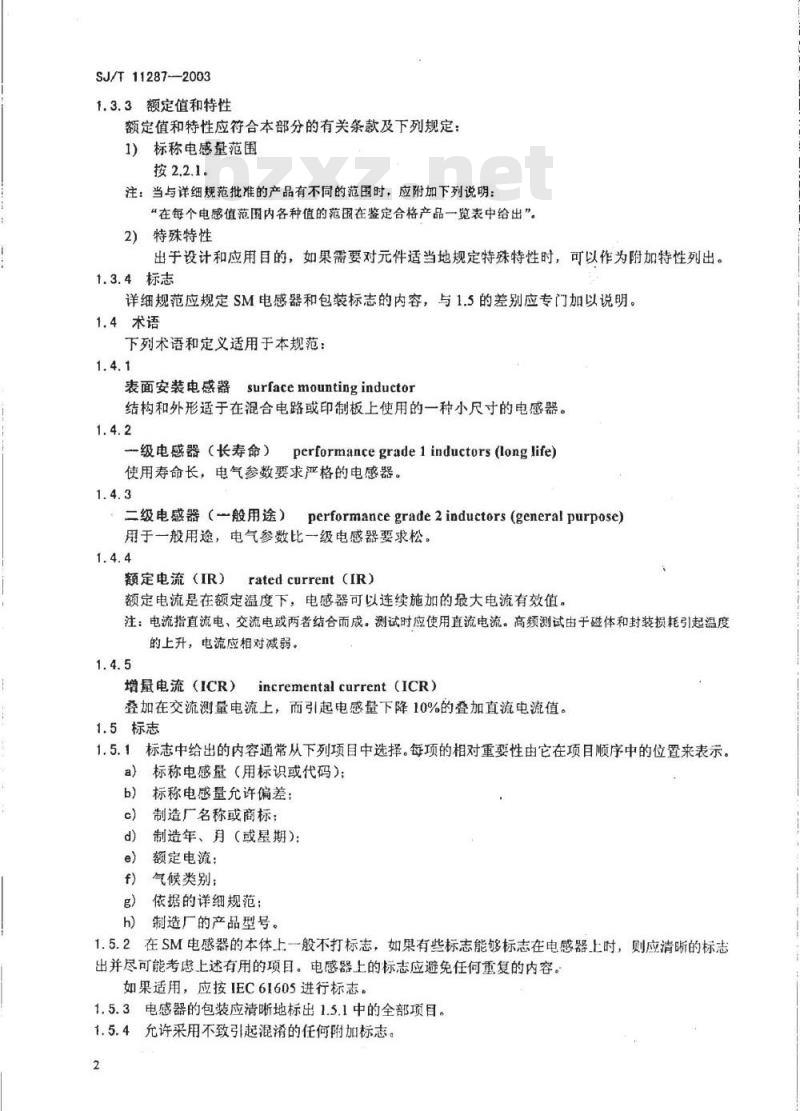

1.3.3额定值和特性
额定值和特性应符合本部分的有关条款及下列规定：1）标称电感量范围
按2.2.1。
注：当与详细规范批准的产品有不同的范围时，应附加下列说明：“在每个电感值范围内各种值的范围在鉴定合格产品一览表中给出”。2）特殊特性
出于设计和应用目的，如果需要对元件适当地规定特殊特性时，可以作为附加特性列出。1.3.4标志
详细规范应规定SM电感器和包装标志的内容，与1.5的差别应专门加以说明。1.4术语
下列术语和定义适用于本规范：1.4.1
表面安装电感器
surface mounting inductor
结构和外形适于在混合电路或印制板上使用的一种小尺寸的电感器。1.4.2
一级电感器（长寿命）
performancegrade1inductors (longlife)使用寿命长，电气参数要求严格的电感器。1.4.3
二级电感器（一般用途）performancegrade2inductors（generalpurpose)用于一般用途，电气参数比一级电感器要求松。1.4.4
额定电流（IR）
rated current (IR)
额定电流是在额定温度下，电感器可以连续施加的最大电流有效值。注：电流指直流电，交流电或两者结合而成。测试时应使用直流电流。高频测试由于磁体和封装损耗引起温度的上升，电流应相对减弱。
增量电流（ICR）
incremental current (ICR)
叠加在交流测量电流上，面引起电感量下降10%的叠加直流电流值。1.5标志
1.5.1标志中给出的内容通常从下列项目中选择。每项的相对重要性由它在项目顺序中的位置来表示。a)
标称电感量（用标识或代码）；标称电感量允许偏差：
制造厂名称或商标；
制造年、月（或星期）：
额定电流：
f）气候类别；
依据的详细规范：
h）制造厂的产品型号。
1.5.2在SM电感器的本体上一般不打标志，如果有些标志能够标志在电感器上时，则应清晰的标志出并尽可能考虑上述有用的项目。电感器上的标志应避免任何重复的内容。如果适用，应按IEC61605进行标志。1.5.3电感器的包装应清晰地标出1.5.1中的全部项目。1.5.4允许采用不致引起混淆的任何附加标志。2
2优先额定值和特性
2.1优先气候类别
本部分所包括的SM电感器是按GB/T2421-1999的规定划分气候类别的。下限和上限类别温度以及恒定湿热试验的持续时间，应从下列数值中选取。下限类别温度：-55°C、-40℃C、-25°℃。上限类别温度：85°℃、100℃、125℃、150°℃。恒定湿热试验的持续时间：4d、10d、21d、56d。SJ/T11287—2003
注：在125C连续工作时，超过耐久性试验时间，应将加速老化时效考虑在内（按详细规范）。低温和高温试验的严酷度分别为下限和上限类别温度2.2优先额定值
2.2.1标称电感量
标称电感量的优先值如下
1-1.2-1.5-1.8-2.227-3.3-3.9-4.7-5.6-6.8-8.2要些数值的十进制倍数。
这些优先值与TEC620252002中E12系列中电感量、阻抗优先值一致。2.2.2标称电感量允许偏差
标称电感量允许偏差为+10%当规定其它允许偏差时，可IE062025-1.2002表8中选取。2.2.3额定温度（TR）
额定温度的标称适药5oe.如果充许施加的电流升降，相关规范应通过图1所示的特性曲线图规定合适的电流施加条件图1的曲线图系范围是未经测试的hao
载荷电流
额定电流：
环境温度：
额定温度：
上限类别温度。
3质量评定程序
初始制造阶段
初始制造阶段是电感器的绕线。A
度曲线图
结构相似元件
用相同的工艺和材料制造的电感器，即使它们的外形尺寸、电感量和电流值可能不同，但可以认为是结构相似的电感器。
3.3放行批合格检验记录
当详细规范有规定而且用户要求时，应按SJ/T2885-2003中3.5.1要求的内容进行。耐久性试验后，所要求的变化参数为电感量、Q值、自谐频率和直流电阻。3.4鉴定批准
鉴定批准试验的程序按SJT2885—2003中3.4的规定。3
SJ/T11287-—2003
以逐批和周期检验为基础的鉴定批准试验用一览表由3.5作出规定。采用固定样本大小一览表的程序按3.4.1和3.4.2规定。
3.4.1抽样
SJ/T2885-2003中3.4.2b）规定了固定样本大小抽样程序。样本应能代表申请批准的电感器的范围。这个范围可以是或者不是详细规范所覆盖的全部范围。样品应包括最大尺寸、最小尺寸及这些尺寸的最大电感量及最小电感量的产品。当尺寸多于四种时，还应选择一种中间尺寸进行试验。对于某一范围的批准，应进行四种或六种值的试验（电感量/尺寸组合）。当此范围少于四种值时，试验样品数量应按四种值的规定。按照下列情况允许使用备份样品：a）每种值的一个样品可以用来替换“0”组中允许不合格的样品：b）每种值的一个样品可以用来替换非制造原因而引起的不合格的样品。“0”组所规定的样本大小是所有各试验组所用样本大小的总和。如果不这样，则样本大小可以相应的减少。
在鉴定批准试验一览表中增加试验组时，“0”组试验所需的样本大小应按增加的试验组所要求的样本大小来增加。
表1中规定了鉴定批准试验的每组或每分组所需样品数以及允许不合格品数。3.4.2试验
对于一个详细规范所包括的电感器的批准，应完成表1和附录A规定的一系列试验。每组试验应按规定的顺序进行。
全部样品都应经过“0”组试验，然后再分到其他各组。在“0”组试验中发现不合格的样品，不能用于其他各组。一个电感器没有满足某一试验组的全部或一部分试验时算作“一个不合格品”。当不合格品数不超过每组或每分组规定的允许不合格品数和总的允许不合格品数时应给予鉴定批准。
注：表1和附录A一起构成固定样本大小试验一览表，表1中包括不同试验或试验组的抽样数和允许不合格品数，而附录A和第4章中包括试验项，规定了试验条件和性能要求的全部内容，以及指明在详细规范中必须选定的试验方法和试验条件。用于固定样本大小试验一览表的试验条件和性能要求，应与在详细规范中用于质量一致性检验的那些规定相一致。
3.5质量一致性检验
3.5.1检验批的构成
a）A组检验和B组检验
A组检验和B组检验应按表2逐批检验的规定进行。制造厂可以按下列条款将现行生产的产品组合成一个检验批。1）检验批应由结构相似的电感器组成（按3.2）。2a）试验样本应能代表该检验批所包括的尺寸和值：-样本大小（与其数量成比例）；任何一种值至少五只。
26）如果任何一种值的母本少于五只时，则抽取试验样本的大小应由制造厂和监督检查机构商定。
b）C组检验
C组检验应按表3周期检验的规定进行。样本应在规定周期内生产的、由大、中、小尺寸电感器的代表样品组成。为了包括在任何周期内一个电感量批准的范围应对每种尺寸进行检验。为了覆盖整个范围应对在以后周期内生产的其他尺寸和（或）电感量的样本进行试验。3.5.2试验一览表
按表2和表3规定。
3.5.3延期交货
SJ/T11287——2003
当按SJ/T2885—2003中3.5.2的程序进行复验时，可焊性和电感量应按A组和B组检验的规定进行检验。
3.5.4评定水平
空自详细规范规定的评定水平应优先从表2和表3中选择。表1A
试验项目
外观检查
电感量
自谐锁率
直流电阻
备份样品牌
耐焊接热训
元件耐溶剂性：
可煌性
标耐溶剂性。
弯曲试验
外观检查
电感量
直流电阻
剪切力（粘附力）试验
快速温度变化
气候顺序
恒定湿热
耐久性
电感量随电流的变化
无焰燃烧
条款号
电感量/尺寸组合，按3.4.1。
鉴定检验（评定水平E）
，样本大小(n）及允许不合格品数（c）海种值
4种植或小于4种值?的试验
6种值的试验
b任何一个值中允许不多于一个不合格品。。安装后发现电感器有不合格品，则对下列试验计算允许不合格品时，不应考虑。不合格品应用备份电感器来替换。
d50%的样品加电流，50%不加电流试验。，详细规范规定时。
SJ/T11287——2003bzxz.net
试验项目
外观检查
电感量
自谐频率
直流电阻
备份样品
耐焊接热
元件耐溶剂性：
可焊性
标志耐溶剂性。
弯曲试验
外观检查
电感量
直流电阻
剪切力（粘附力）试验：
快速温度变化
气候顺序
恒定湿热
耐久性
电感量随电流的变化
无焰燃烧：
条款号
电感量/尺寸组合，按3.4.1。
鉴定检验（评定水平P）
样本大小（n）及允许不合格品数（c）每种值：
任何一个值中充许不多于个不合格品。4种值或小于4种值的试验
6种值‘的试验
。安装后发现电感器有不合格品，则对下列试验计算允许不合格品时，不应考虑。不合格品应用备份电感器来替换。
d50%的样品加电流，50%不加电流试验。。详细规范规定时。
逐批检验(评定水平E)
试验分组
试验项目
外观检查
电感量
品质因数（Q）
条款号
检查水平
试验分组
试验项目
自谐频率
直流电限
可焊性
标志耐溶剂性·
详细规范规定时。
检验分组
表2A（续）
条款号
表2B逐批检验<评定水平P）
试验项音室
外观检查
电感量
品质因数
百谐频料
置流电阻
可焊性
标志耐溶教
详细规范规定时。
检验分组
(月）
焊接热、
茶款号
检查水平
安水平
期检验评定水平日
试验项自
元件耐溶剂性。
可焊性“
标志耐洛剂性
弯曲试验
安装·
剪切力（粘雕力）试验。
快速温度变化
气候顺序
恒定湿热
醛久性
电感量随电流的变化
条款号
SJ/T11287——2003
样本大小
16或67°
允许的
不合格品数
无焰燃烧
6/12/18
在以下试验中，安装后的电感器的不合格品数如果在允许范围内可以忽略不计，这些电感可以用备用产品取代。b当详细规范规定时。
。取决于周期。
d当遥批检验合格时此试验可不作要求。SJ/T11287—2003
检验分组
（月）
耐焊接热
表3B周期检验(评定水平P)
试验项目
元件耐溶剂性
可焊性?
标志耐溶剂性
弯曲试验
安装?
剪切力（粘附力）试验
快速温度变化
气候顺序
恒定湿热
耐久性
电感量随电流的变化
无焰燃烧5
条款号
样本大小
40或96°
6/12/18
允许的
不合格品数
在以下实验中，安装后的电感器的不合格品数如果在允许范困内可以忽略不计，这些电感可以用备用产品取代。。当详细规范规定时。
。取决于周期。
当逐批检验合格时此试验可不作要求。试验和测量程序
本章补充SJ/T2885-2003中第4章规定的内容。4.1安装
4.1.1将SM电感器安装在一块合适的试验基板上，安装方法取决于电感器的结构。基板材料通常约为1.6mm厚环氧玻璃层压印制板或0.635mm厚氧化铝基板，而且不应影响任何试验和测试结果。详细规范应规定电气试验使用的基板材料。试验基板应具有适当间隔的金属化焊接区以便安装SM电感器，并应与SM电感器引出端进行电气连接，其细节应在详细规范中规定。适用于机械和电气试验的试验基板示例分别见图2和图3。如果采用其他安装方法，详细规范应对所采用的安装方法做详细说明。4.1.2详细规范应详细说明焊接方法。当详细规范规定为再流焊时，应采用下列安装方法：a）应使用GB/T2423.28--1982附录B所规定的焊料和附录C所规定的活性助焊剂制成的焊膏。对于结构上含有防焊料浸析层的SM电感器，可采用如60/40或63/37两种铅锡焊料中的一种。
b）然后将SM电感器跨置在试验基板的金属化焊接区上，使SM电感器与基板的金属化焊接区接触。
再将基板放在合适的加热装置中（熔融的焊料、热板、隧道炉等）。该装置的温度应保持在215°C～260°C，直到焊料熔融并再流形成均匀的焊料连接为止，但不应超过10s。注1：应使用合适的溶剂（按GB/T2423.30-1999中3.1.1）将焊剂除掉。此后的所有工序应避免污染。在试验箱内和试验后的测量过程中应注意保持清洁。注2：详细规范可以规定更为严格的温度范围。8
注1：图
可焊区，口
不可焊这实除有不能焊接的涂层）。自肉
SJ/T11287—2003
单位为塞米
注2：材料，FR4环氧玻现层压印制板，厚度发1.6±0.1mm。铜带厚度35m。注3：详细规范中应标明图电A，B，C中的其体数值。图2
注1：图可焊区：
验用试验基板示意图
单位为毫米
口不可焊区（涂有不能焊接的涂层）。注2：材料：FR4环氧一玻璃层压印制板，厚度为1.6±0.1mm。铜带厚度：35μm。注3：未给出的尺寸或不适合于其体元件的尺寸，应按被试元件的设计结构和尺寸在详细规范中规定。注4：详细规范中应标明图中A，B，C中的具体数值。注5：进行温升试验时，图中“I”为电流引出端，“U”为电压引出端。电流的最大值为1A，以便限制电流在传导中的损耗。
图3机械试验和温升试验用试验基板示意图9
SJ/T11287--2003
4.2外观和尺寸检查
按SJ/T2885-—2003中4.4及下列规定：4.2.1外观检查
应在适当的光源和约10倍放大镜下按样品所要求的质量水平进行外观检查。注：操作者除具有合适的测量设备外，还应各有适当的辅助工具或辐射光源。4.2.2要求
SM电感器的原材料、设计、结构、几何尺寸应符合详细规范要求。4.3电性能测试
4.3.1电感量
试验条件按SJ/T2885-2003中4.7。a）未安装电感器的测试
为了将未安装与已安装电感器的测试电感量差异减至最小，应使用适当的测试夹具（如图2）。因此，引线应镀金（镀金层厚度：1um～5μm）。夹紧力应使测试具有重现性，且应符合详细规范的规定。
为使测试设备调零，应使用一个与被测试器件相同尺寸的镀金铜片或银片使其短路。b)
已安装电感器的测试
电感器应按本部分4.1的规定进行安装后，再进行测试。4.3.2品质因素
按SJ/T2885--2003中4.8及下列细则进行：a)
除详细规范另有规定外，测试频率应按表4规定：表4
维持试验条件
按4.3.1a）或4.3.1b）。
自谐频率
电感量范围
22L≤100
100<≤820
8202.2×1010×1082×10<≤220×103
220×101×10°L>8.2×103
测试电压
按SJ/T2885一2003中4.9的规定，采用功率吸收法或阻抗分析仪进行测试。可采用图4规定的测试夹具或适宜的其它测试夹具。10
