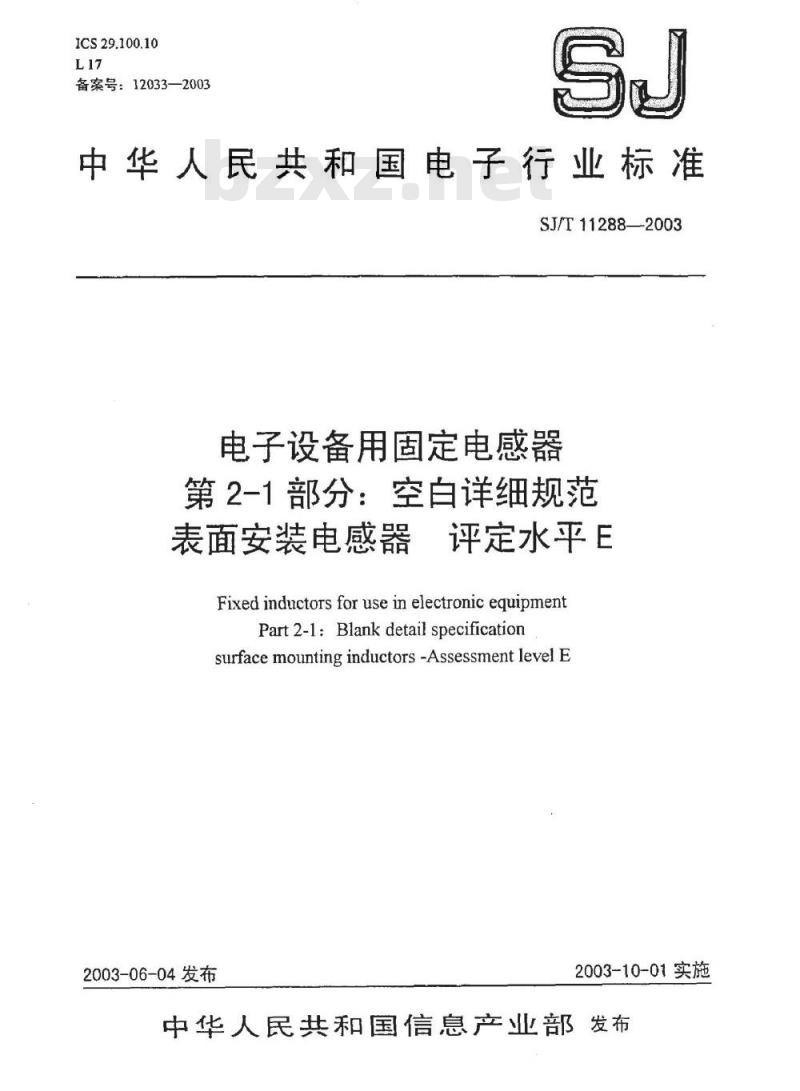

【电子行业标准(SJ)】 电子设备用固定电感器 第2-1部分:空白详细规范 表面安装电感器 评定水平E

ICS29.100.10
备案号：12033—2003
中华人民共和国电子行业标准
SJ/T11288—2003
电子设备用固定电感器
第2-1部分：空白详细规范
表面安装电感器
评定水平E
Fixedinductorsforusein electronicequipmentPart2-l:Blankdetail specificationsurface mounting inductors -Assessment levelE2003-06-04发布
2003-10-01实施
中华人民共和国信息产业部发布前
《电子设备用固定电感器》，目前由下列标准组成：一电子设备用固定电感器第1部分：总规范；一电子设备用固定电感器第2部分：分规范表面安装电感器：一电子设备用固定电感器第2-1部分：空白详细规范表面安装电感器本规范与SJ/T2885-2003和SJ/11287—2003—起使用。SJ/T11288—2003
评定水平E；
本规范由全国磁性元件与铁氧体材料标准化技术委员会归口。本规范起草单位：中国电子技术标准化研究所（CESI)、贵州迅达电器有限公司、深圳南虹电子陶瓷有限公司。
本规范主要起草人：李晓英、戴正立、许红云。详细规范的组成
电子设备用固定电感器
第2-1部分：空白详细规范
表面安装电感器评定水平E
SJ/T11288—2003
推荐的详细规范首页按第2页的版面安据，管括号内数字标注的位置上应填写下列相应内容：1）授权公布详细规范的国家标准机构的2）详细规范编号、发目期。
3）总规范、分规范的编号及其版本号。空白详细规范编号。
5）该型号电感器的简述
有关典型结构的信息适用时）
对影响互换性的要尺呼的外形图和引用国家的或国际的外形方面的这件。或者，可以在详细规范的附录中给由这种图形。详细规范所毅盖的质血授烂水平8）
9）给出该电感器重婴特性的信总NIS
类型电感器之间进行比较
INEORN
ALSRCN
SJ/T11288--2003

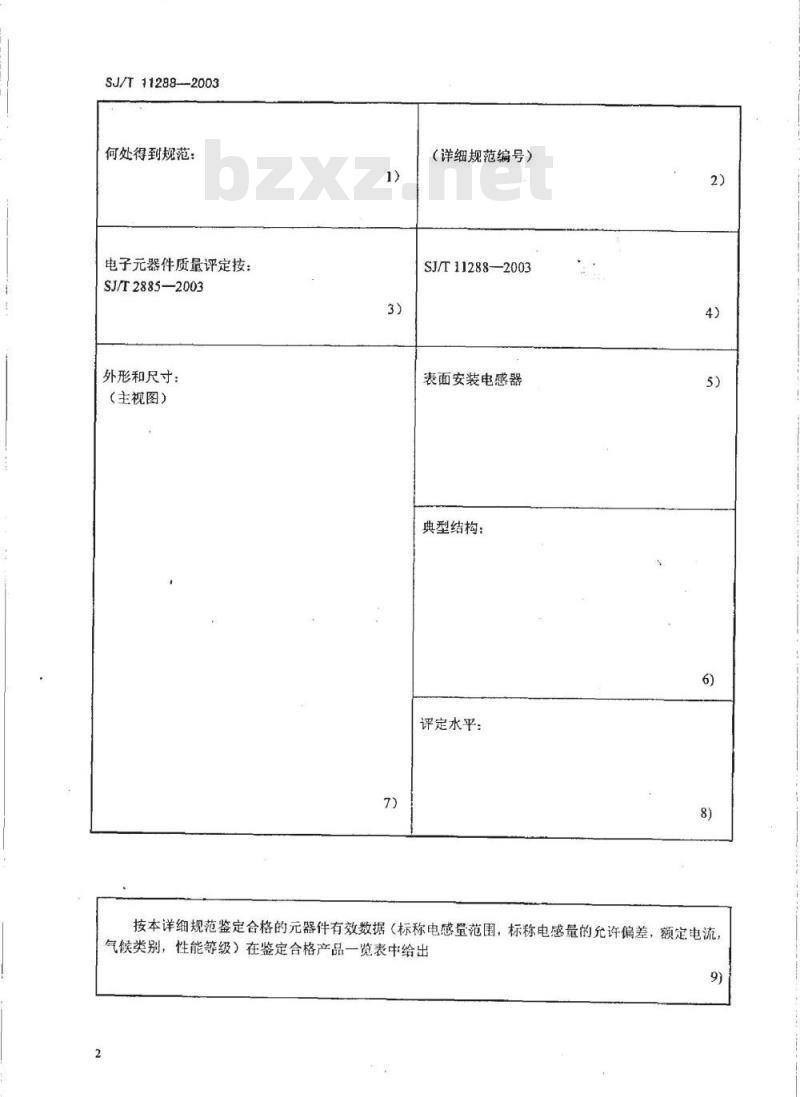

何处得到规范：
电子元器件质量评定按：
SJ/T2885—2003
外形和尺寸：
（主视图）
（详细规范编号）
SJ/T11288—2003
表面安装电感器
典型结构：
评定水平：
按本详细规范鉴定合格的元器件有效数据（标称电感量范围，标称电感量的允许偏差，额定电流，气候类别，性能等级）在鉴定合格产品一览表中给出9)
1一般数据
1.1推荐的安装方法
通过其引出端安装电感器按SJ/T11287—2003中1.3.2。1.2尺寸
1.2.1元件尺寸按表1。
产品型号
注：所给尺寸应为最大尺寸，或者标称只寸及偏差1.2.2测量和试验用印制板焊接区尺寸如图1、表2所示：THE
MENISY
产品型号
1.3额定值和特性
电感量范围（按表3）
标称电感量的允许偏差
直流电阻
自振频率
额定电流
气候类别
额定温度
（按表3）
SJ/T11288--2003
单位为毫米
单位为毫米
SJ/T11288—2003
注：Le—标称电感量
IcR增量电流
1—额定电流
一品质因数
1.4规范性引用文件
电感的测试频率
Q值的测试频率
自谐频率
直流电阻
JresMHz
JeR/mA
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。SJ/T2885--2003电子设备用固定电感器第1部分：总规范SJ/T11287-2003电子设备用固定电感器第2部分：分规范表面安装电感器IEC60286-3：1991电子元器件的包装第3部分：片式元件编带包装规范IEC60410：1973计数检查抽样方案和程序1.5标志
电感器（如适用）和包装上的标志应符合SJ/T11287—2003中1.5的要求。注：应在详细规范中详细地规定电感器和包装上的标志。1.6订货资料
订购本规范所包括的电感器的订货单，应用一般文字或代码的形式至少应包括下列内容：a）标称电感量；
b）标称电感量允许偏差；
c）详细规范编号、版本号及型号标记：d）包装（散装或带装；如果带装，请参照IEC60286-3）。1.7放行批合格检验记录
要求/不要求。
1.8附加内容（不作检查用）
1.9对总规范/分规范的规定而言，增加或提高的严酷度或要求一致注：在必要时，才增加或提高要求。表4其它特征
对在分规范中已规定特性的增补或更高的严酷度使用本表。2鉴定批准和检验要求
2.1程序
2.1.1签定批准程序应符合SJ/T11287-2003中3.4规定。2.1.2对质量一致性检验，其试验一览表（表5A、表5B）包括抽样、周期、严酷度和要求。检验批的组成按SJ/T112872003中3.5.1规定。4
条款号和试验项目
A1分组
4.2外观检查
4.2尺寸（详细的）
A2分组
4.3.1电感量
4.3.2Q值
A3分组
4.3.3自谐频率
4.3.4直流电流
B1分组
4.7可焊性
4.13.2标志耐熔剂性
(规定时)
4.7.3最终测量
表5A：逐批检验（A组和B组）
试验条件
方法：
溶剂：
溶剂度
技材料
脱脂棉
恢复时姆
注1：试验项耳，试验条件和生能要求的条款号是自SJ门11287—2003破坏性的
注2：
非破坏性
检查水部
格质量
表5B周期检验（C组）
条款号和试验项目
CIA分组
4.6.1初始测量
4.6耐焊接热下载标准就来标准下载网
4.13.1元件耐溶剂
(规定时)
4.6.3最终测量
CIB分组
4.7可焊性
4.7.1加速老化
（详细规范规定时）
O代验究E
电感量
溶剂：
溶剂温度：..℃
方法2
恢复时间：.
外观检查
电感量
方法：
持续时间：
温度：
SJ/T112882003
性能要求
无可见损伤，标志清晰
按本规范表1
在规定的允许偏差内
按本规范表3
按本规范表3
示志清晰
按4.7元
性能要求
无可见损伤
IALIL≤
SJ/T11288-2003
条款号和试验项目
4.7.3最终测量
4.13.2标志耐溶剂性
(规定时)
C2分组
4.5.2电感量
4.5弯曲试验
4.5.6最终测量
C3分组
4.3.1电感量
4.1安装
4.3.1b)电感量
4.3.2Q值
.4.3.4..直流电阻
C3.1分组
4.4剪切力（粘附力）试验
(规定时)
4.8.1初始测量
4.8温度快速变化
4.8.3中间检查
气候顺序
初始测量
交变湿热，第1个
交变湿热，其余的
4.9.6最终测量
试验条件
外观检查
溶剂温度：.℃
方法1
擦试材料：
(续）
电感量（印制板在弯曲
位置）
变形：.nim
弯曲次数：
外观检查
外观检查
施加力：
外观捡查
不要求，按C3分组
5次循环
TA=下限类别温度
Tn=上限类别温度
暴露时间t：30min
恢复时间：(1~2)h
外观检查
不要求，按C3分组
温度：上限类别温度
持续时间：16h
温度：下限类别温度
持续时间：16h
恢复时间：(1~2)h
外观检测
电感司
标志清晰
参考值
性能要求
ALILI≤...%
与4.5.2参考值进行比较
无可见损伤
在规定的允许俏差内
无可见损伤
按4.3.1测量值
ALL≤10%
对最终测量为参考
无可见损伤
无可见损伤
无可见损伤，标志清晰
在C3分组按4.3.1b)测量值的
条款号和试验项目
C3.2分组
恒定湿热
初始测量
4.10.2最终测量
C3.3分组
耐久性
4.11.1初始测量
2试验条样
最终测量
C3.4分组
电感量随电流变化
（规定时)
初始避最
试验条件
试验条件
直流电阻
不要求，按C3组
外观检查
持续时间.
不要求，按 C3组
外观检查
电感量
有流电理
叠加电流
电感量
(续）
注1：试验项目、试验条件和性能要求的条款号是引自SJ/T11287—2003NEOR
一破坏性的！
注2：D-
非破坏性；
P——周期（月)：
n——样本大小：
合格判定数（充许不合格品数），按详细规范的规定，安装在氧化铝基板上表面安装的电感器不适用。SJ/T 11288--2003
性能要求
QIQmin>
（QIQmin见表3）
C3分组测量值的
LARRIS..%
在c3分组按4.3.1b)测量值的
≤10%
