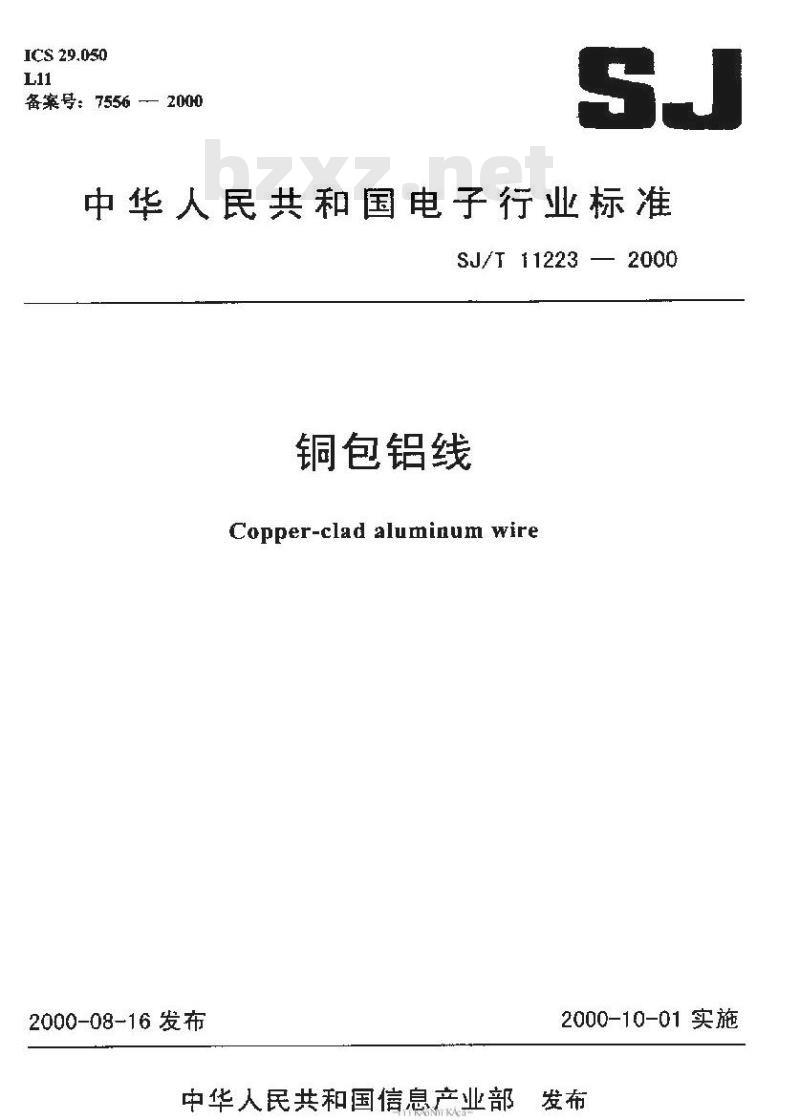

【电子行业标准(SJ)】 铜包铝线

ICS 29.050
备案号：7556——2000
中华人民共和国电子行业标准
SJ/T11223—2000
铜包铝线
Copper-clad aluminum wire
2000-08-16发布
2000-10-01实施

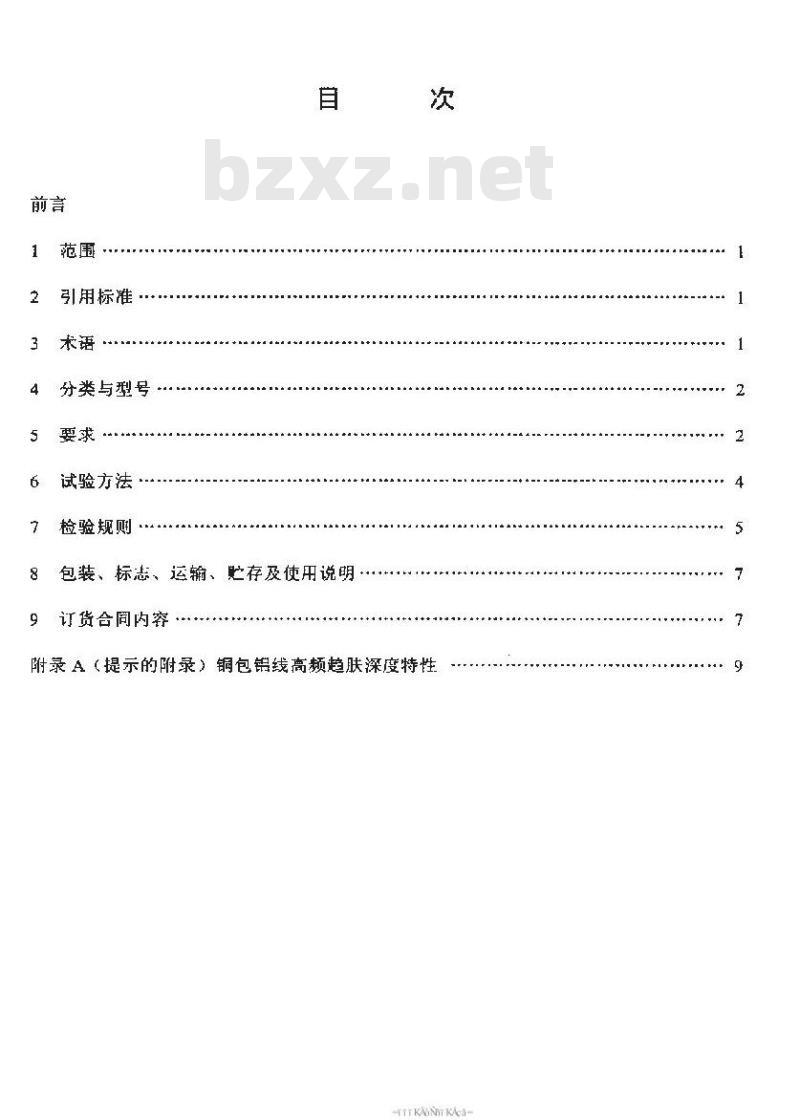

中华人民共和国信息产业部发布前言
引用标准
分类与型号
试验方法
检验规则·
包装、标志、运输、贮存及使用说明订货合同肉穿
附录A（提示的附录）铜包锦线高频趋肤深度特性rKAoNnrkAca

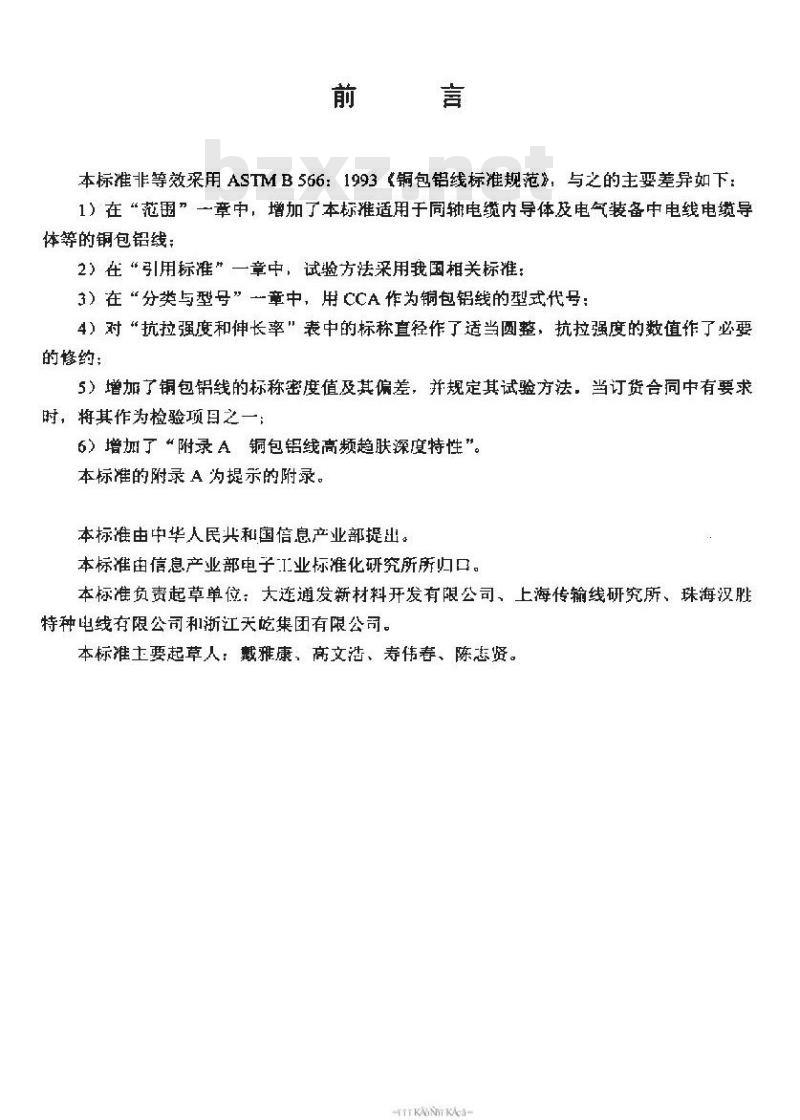

本标准非等效采用ASTMB566：1993《铜包铝线标准规范，与之的主要差异如下：1）在“范围”一章中，增加了本标推适用于同轴电缆内导体及电气装备中电线电缆导体等的铜包铝线；
2）在“号用标一章中，试验方法采用我国相关标推：3）在“分类与型号”一章中，用CCA作为铜包铝线的型式代号：4）对“抗拉强度和伸长率”表中的标称直径作了适当圆整，抗拉强度的数值作了必要的修约：
5）增加了铜包铝线的标称密度值及其偏差，并规定其试验方法，当订货合同中有要求时，将其作为检验项目之一；
6）增加了“附录A铜包铝线高频趋肤深度特性”。本棕的附录A为提亲的附录。
本标准由中华人民共和国信息产业部提出。本标准由信息产业部电子业标准化研究所所归口。本标准负责起草单位：大连通发新材料开发有限公司、上海传输线研究所、珠海汉胜特种电线有限公司和浙江天屹集团有限公司。本标准士要起草人：戴雅康、高文浩、寿伟、陈志贤。TKAONKAca

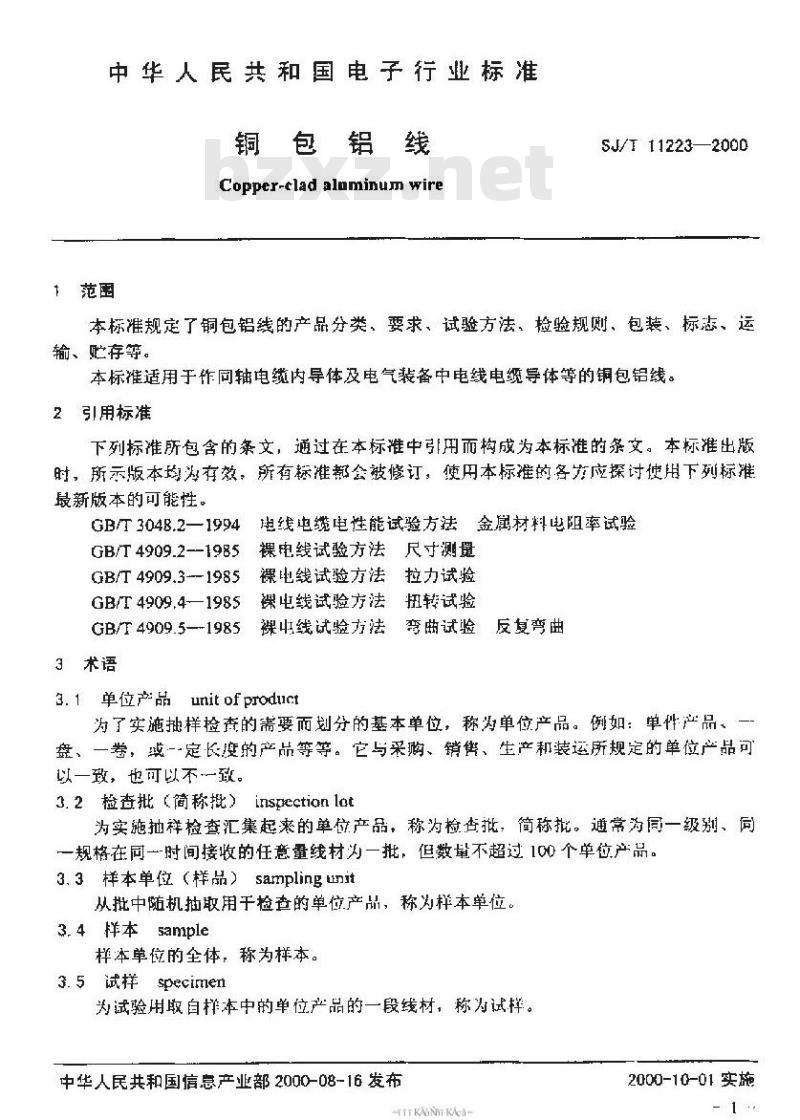

中华人民共和国电子行业标准
铜包铝线
Copper-elad alnminum wire
1范围
SJ/T 11223—2000
本标准规定了铜包铝线的产品分类、要求、试验方法、检验规则、包装、标志、运输、贮存等。
本标准适用于作同轴电缆内导体及电气装备中电线电缆导体等的铜包铝线。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T3048.2一1994电线电缆电性能试验方法金属材料电阻率试验GB/T4909.2--1985裸电线试验方法尺寸测量GB/T 4909.3--1985
裸电线试验方法拉力试验
GB/T 4909.4—1985
GB/T 4909.5-1985
3术语
裸电线试验方法扭转试验
裸线试验方法弯曲试验反复弯曲3.1单位产品unit of product
为了实施抽样检查的需要而划分的基本单位，称为单位产品。例如：单件产品、盘、一卷，成一-定长度的产品等等。它与采购、销售、生产和装运所规定的单位产品可以一致，也可以不一致。
3.2检查批（简称批）insrectionlot为实施抽祥检查汇集起来的单位产品，称为检否批，简称批。通常为同一级别、同一规格在同一-时间接收的任意量线材为一批，但数量不超过100个单位产品。3.3样本单位（样品）sampling uni从批中随机抽取用于检查的单位产品，称为样本单位。3.4样本sample
样本单位的全体，称为样本。
3.5试样specimen
为试验用取自样本中的单位产品的一段线材，称为试样。中华人民共和国信息产业部2000-08-16发布TTKAONKAa
2000-10-01实施

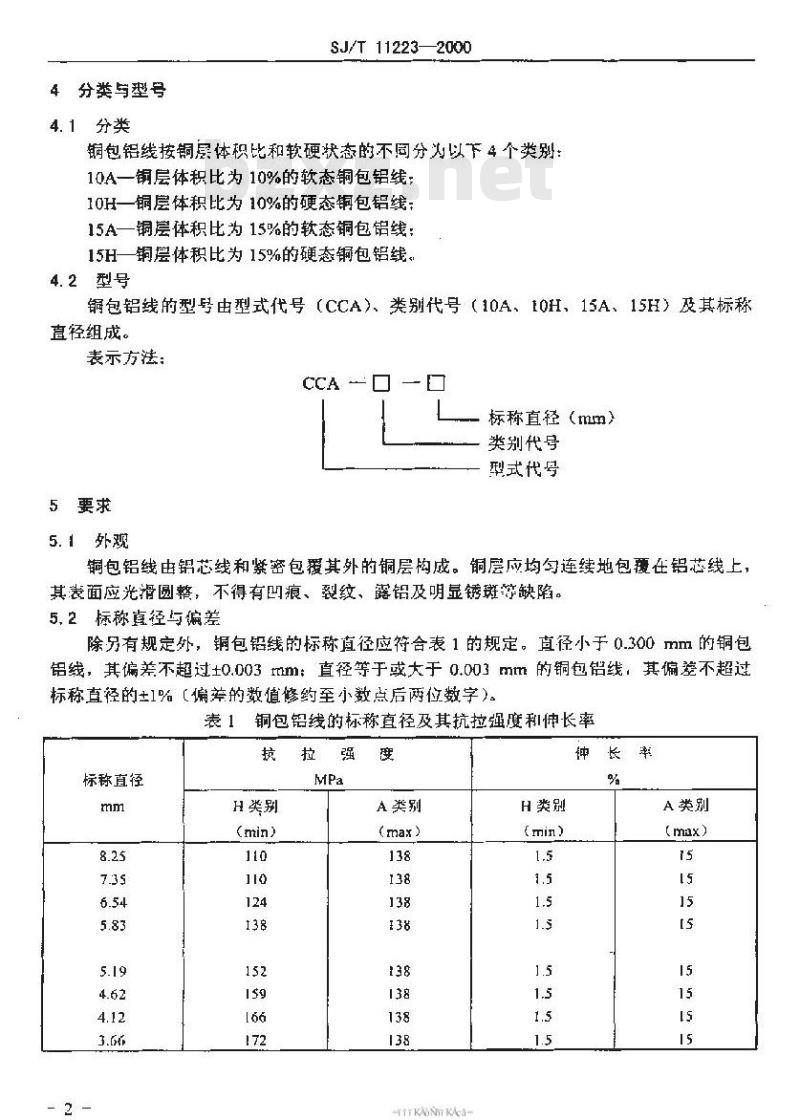

分类与型号
4.1分类
SJ/T 11223—2000
铜包铝线按铜暴体积比和软硬状态的不同分为以下4个类别：10A一铜层体积比为10%的软态铜包铝线：10H一铜层体积比为10%的硬态铜包铝线：15A一铜层体积比为15%的软态铜包铝线；15H一铜偿体积比为15%的硬态铜包铝线。4.2型号
钢包铝线的型号由型式代号（CCA）、类别代号（10A、10H、15A、15H）及其标称直径组成。
表示方法：
CCA -E
标称直径（mm）
类别代号
型式代号
5要求
5.1外观
铜包铝线由铝芯线和紧密包覆其外的铜层构成。铜层应均勾匀连续地包覆在芯线上，其表面应光滑圆整，不得有叫痕、裂纹、露铝及明显锈斑等缺陷。5.2标称真径与偏差
除另有规定外，铜包铝线的标称直径应符合表1的规定。直径小于0.300mm的铜包铝线，其偏差不超过±0.003rrm：直径等于或大于0.003mm的铜包铝线，其偏差不超过标称直径的土1%（偏差的数值修约至小数点后两位数字）。表1铜包铝线的标称直径及其抗拉强度和伸长率抗
标称直径
H类别
A类别
rTKAONKAca-
H类别
A类剃
标称直径
H类别
SJ/T11223—2000
表１ （完）
A类别
H类别
伸长率
A类别
注：表中米刻的直径，其抗拉强度采用，其接近的1一个规格的数值，冲长率采用与其接近的下一个规格的数值。
TKANKACa-
5.3铜层厚度
SJ/T11223—2000
铜包铝线的铜层厚度最薄点应满足以下规定5. 3. 1对 10A 和 10H线，其厚度最薄点不小于线半径的 3.5%。5.3.2对15A和15H线，其厚度最薄点不小于线半径的5.0%。5.4铜层体积比
铜包铝线的铜层体积比应满足以下规定：5.4.1对10A和10H线，其铜层体积比应不小于8%且不大于12%。5.4.2对15A和15H线，其铜层体积比应不小于13%且不大于17%。5.5直流电阻率
铜包铝线在20“℃时的直流电阻率应符合表2的规定值。表2铜包铝线的直流电阻率
线材类别
[0A、10H
15A、15H
5.6抗拉强度和伸长率
铜包铝线的抗拉强度和伸长率应符合表1的规定值。5.7铜层密实性
最大电阻率
P:mm/m
铜包铝线按6.6进行试验时，其铜层不应出现任何破坏性连续性的裂纹。5.8铜铝粘合性
铜包铝线按6.7进行试验时，铜层与铝芯线的界面上应无分层现象。5.9标称密度
当订货合同有要求时，密度作为检验项目之一。铜包铝线在20℃时的标称密度及其偏差应符合表3的规定值。
表3铜包铝线的标称密度及偏差
线材类别
10A、10H
6试验方法
6.1外观检查
标称密度
偏差值
对于直径等于或大下1.83mm的铜包铝线，其外观质量用正常目力检查；对丁直径小于1.83而m的铜包铝线采用放大倍数不超过10倍的放人镜检查。6.2直径与偏差
铜包铝线的直径应按GB/T4909.2的规定进行测量。6.3铜层厚度和铜层体积比
铜包铝线的铜层原度最薄点或铜层体积比的测定应采用“断面抛光测量法”。从样品端裁取适当长度的铜包铝线试样，将导线横截面研磨、抛光后，使用足够精度的读数显微镜在图1所示的相互垂直的四个位置上测定铜层厚度，在这四个位置中应包含层4
TTTKAONTKACa
最薄部位。
SJ/T 11223-2000
阁1铜层厚度的测定位置
铜层厚度用四个位置测量值的平均值计算，并按下式计算铜层体积比。S = [1-(D-2 f /DIx100%
式中：S—铜层体积比：
D铜包铝线直径（mm）;
t—钢层平均厚度（mm）。
此外，铜层厚度也可采用生产厂与用户商定的其它合适方法测量。6.4直流电阻率
铜包线的直流电阻率测量应按 GB/T 3048,2 的规定进行。6.5抗拉强度和伸长率
铜包铝线的抗拉强度和伸长率试验应按GB/T4909.3的规定进行，还应符合以下规定：
原始标距长度为250mm：
拉伸速度应不大于75mm/min:
断裂点出现在距夹具25mm以内，且伸长率测量值小于本标准规定值的试验无6.6层密实性
铜层铝线的铜层密实性试验应按GB4909.4的规定进行。从样品一端截取适当长度的试样，将其在标称直径15倍的间隔处夹持开拉紧，沿同一方向扭转三圈，然后再反向扭转三圈。也可采用比上述规定更长的试样，扭转圈按比例增加。扭转试验速度不作规定。
6.7铜铝粘合性
铜包铝线的铜铝粘合性试验应按GB/T4909.5的规定进行。对试样进行反复弯曲试验，直至试样断裂。试验后用正常目力检查铜层与铝芯线间有无分层现象。6.8密度
铜包铝线的密度采用长度为100m左右的平直试样，按GB/T4909.2的规定测量其直径和长度，计党其体积：并用精度为1mg的天平测量其重量来测定，7检验规则
成品铜包铝线应经生产厂质量检验部门检验合格后方可出厂。出厂产品应附有质量TrTKAONKAca-
检验合格证。
7.1检验
了.1.1，检验项目
检验项目按表4规定。
试验项目
直径与偏差
铜层原度
铜层体积比
直流电阻率
抗拉强度和伸长率
铜屋窑实性
锅铝粘合性
密度（有规定时）
抽样方案
SJ/T11223--2000
表4检验项目
要求幸条号
试验方法章条号
除非另有规定，应从提交验收的每一批铜包铝线中按表5的规定抽取样本，并从每个样本单使取1个有足够长度的试样进行检验。表5力学和电气殊能检验插样表
第一次抽样
66 ~- 100
样本大小
对检查批样率中允许
的不台格数
7.1.3批的合格与不合格
样本大小
第三次轴样
对椅查批次样本中
允许的不合格数
提交检查批按表5的规定经一次抽样抛取样本大小n，进行检验。如果不仑格数不人于规定的C、则判该检查批检验合格：如果不合格数人于规定的1则判该检查批不合格，如果不合格数大于C，但小于或等于c则对该检查批进行二次抽样，新抽取样本大小进行检验，如果n+的不合格总数小于或等于规定的C则判该检查批合格。如果,+,的不合格总数大于，则判该检查批不合格。7.1.年不合格批的处理
者检验不合格，应将该批产品接不合格项目进衍100%检验，剔除不合格品后，再次提交检验。对于再次提交检验的批，应采用加严检查。加严检套时应采用一次抽样，抛取样本人小2进行检验。若仍山现不合格，则判该批不合格。6
TTKAONTKACa-
7.2包装后的到货检验
SJ/T 11223--2000
当订货合同有规定时，铜包铝线包装后的到货检验应按表6的规定抽取样本大小。检验项自按表4中的第1项和第2项的要求或订贷合同规定的项目。样本中不符合要求的单位产品数应不超过表6中充许的不合格数。如不符合规定，划应定为不符合包装检验要求。
表6包装检验抽样表
66~100
样本小n
8包装，标志、运输、贮存及使用说明对检查批样本中
允许的不合格数心
8.1铜包铝线应成盘或成卷供应，并卷绕整齐，妥善包装。每盘或每带铜包铝线应为整根，不得带有接头。成盘时，最底一层应与盘边外缘保持适当距离：成卷时，应捆扎三处。用户有要求时，还应符合合同要求。8.2每盘或每卷铜包铝线上应附有标签或标牌，标明下列内容：生产单位名称或商标：
型号：
生产日期：
毛量及净重：
产品批号：
检验最印记：
本标准编号。
8.3铜包铝线运输中应防潮、防蚀，防止在一般的装卸、吊运、堆放和运输中受到损伤。包装用材料应符合相应要求，外包装上应有相应的标志。8.4铜包铝线应妥善贮存在干燥通风、防雨、防水及不含酸碱性物质或有害气体的库虏内。
8.5使用说明
a）应用范围：
b)注意事项，
9订货台同内容
订货合同应包括以下内容：
型号及数量；
包装要求；
TrTKAONTKAca-
检验要求和检验地点：
交货日期和地点：
其他。
SJ/T 11223-
—2000
TKANKACa-下载标准就来标准下载网
SJ/T112232000
附录A
（提示的附录）
铜包铝线高频趋肤深度特性
同轴电缆常用铜包钨线的最薄铜层厚度和15～100MHz信号传输时的趋肤深度计算结果见表A1。
铜包铝线
最薄铜层厚度
10A,10H
TrTKAoNKAa
趋肤深度
100MHz
