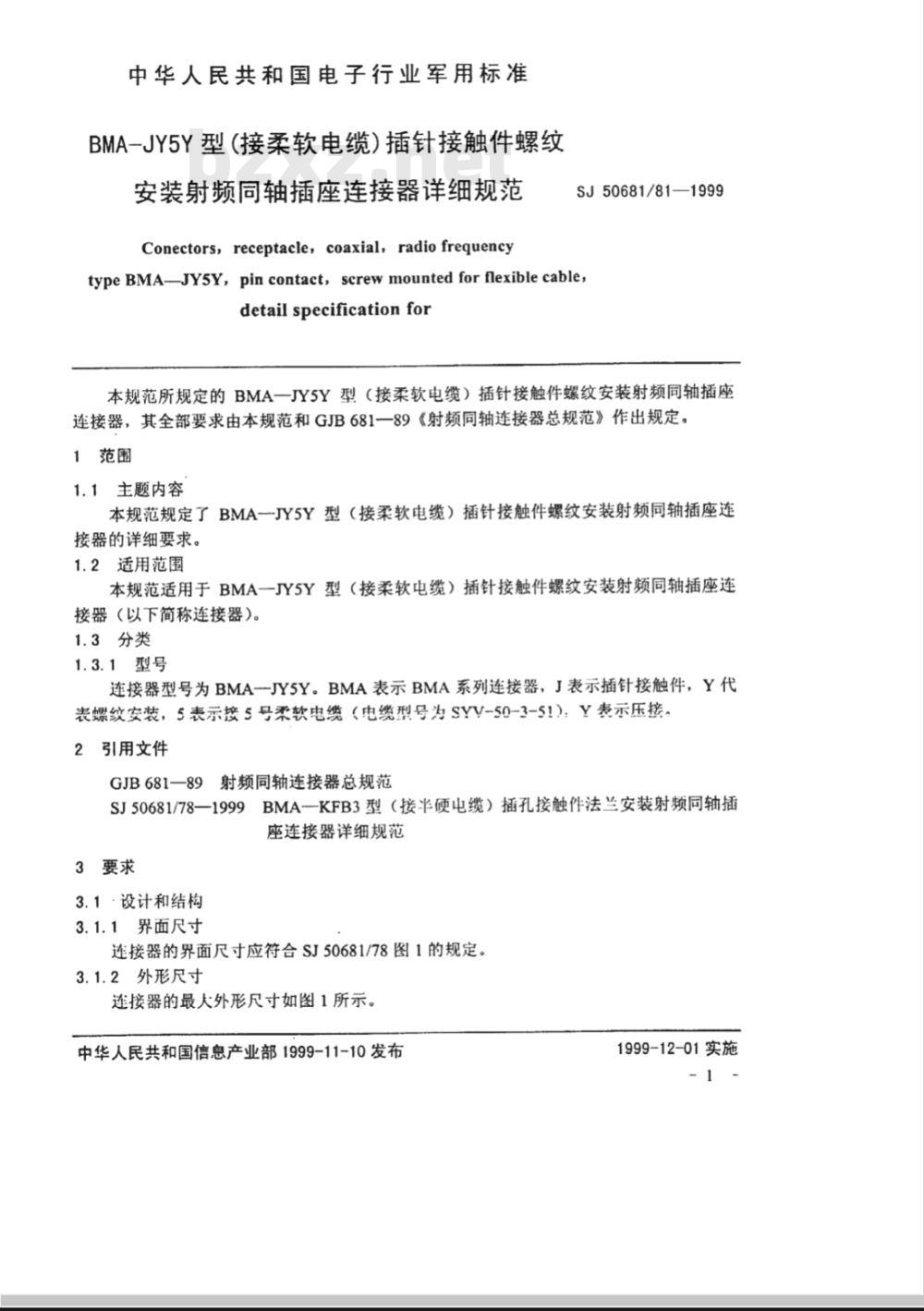

中华人民共和国电子行业军用标准BMA-JY5Y型（接柔软电缆）插针接触件螺纹安装射频同轴插座连接器详细规范Conectors, receptacle, coaxial, radio frequencySJ50681/81-1999
typeBMA—JY5Y，pincontact，screwmountedforflexiblecable，detail specification for
本规范所规定的BMA一JY5Y型（接柔软电缆）插针接触件螺纹安装射频同轴插座连接器，其全部要求由本规范和GJB681一89《射频同轴连接器总规范》作出规定。1范围
1.1主题内容
本规范规定了BMA-JY5Y型（接柔软电缆）插针接触件螺纹安装射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于BMA一JY5Y型（接柔软电缆）插针接触件螺纹安装射频同轴插座连接器（以下简称连接器）。
1.3分类
1.3.1型号
连接器型号为BMA一JY5Y。BMA表示BMA系列连接器，J表示插针接触件，Y代表螺纹安装，5表示接5号柔软电缆（电缆型号为SYV-50-3-5!）：Y表示压接，2引用文件wwW.bzxz.Net
GJB681—89射频同轴连接器总规范SJ50681/78—1999BMA-KFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器详细规范
3要求
3.1·设计和结构

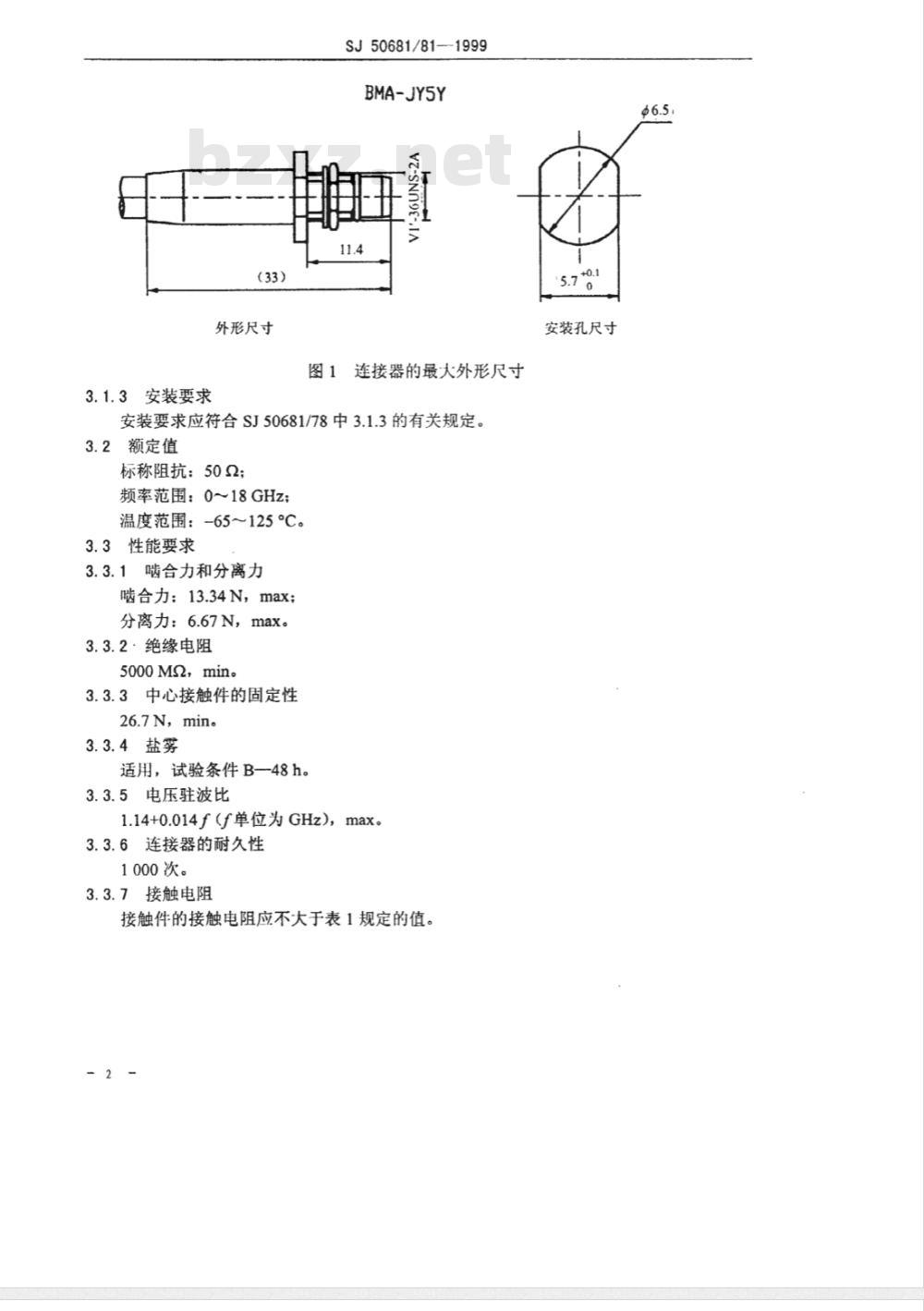

3.1.1界面尺寸
连接器的界面尺寸应符合SJ50681/78图1的规定。3.1.2外形尺寸
连接器的最大外形尺寸如图1所示。中华人民共和国信息产业部1999-11-10发布1999-12-01实施
3.1.3安装要求
外形尺寸
SJ50681/81-1999
BMA-JY5Y
图1连接器的最大外形尺寸
安装要求应符合SJ50681/78中3.1.3的有关规定。3.2额定值
标称阻抗：502；
频率范围：0~18GHz；
温度范围：-65～125℃。
3.3性能要求
3.3.1啮合力和分离力
啮合力：13.34N，max；
分离力：6.67N，max。
3.3.2·绝缘电阻
5000M2.min。
3.3.3中心接触件的固定性
26.7N,min。
3.3.4盐雾
适用，试验条件B-48h。
3.3.5电压驻波比
1.14+0.014f（f单位为GHz），max。3.3.6连接器的耐久性
1000次。
3.3.7接触电阻

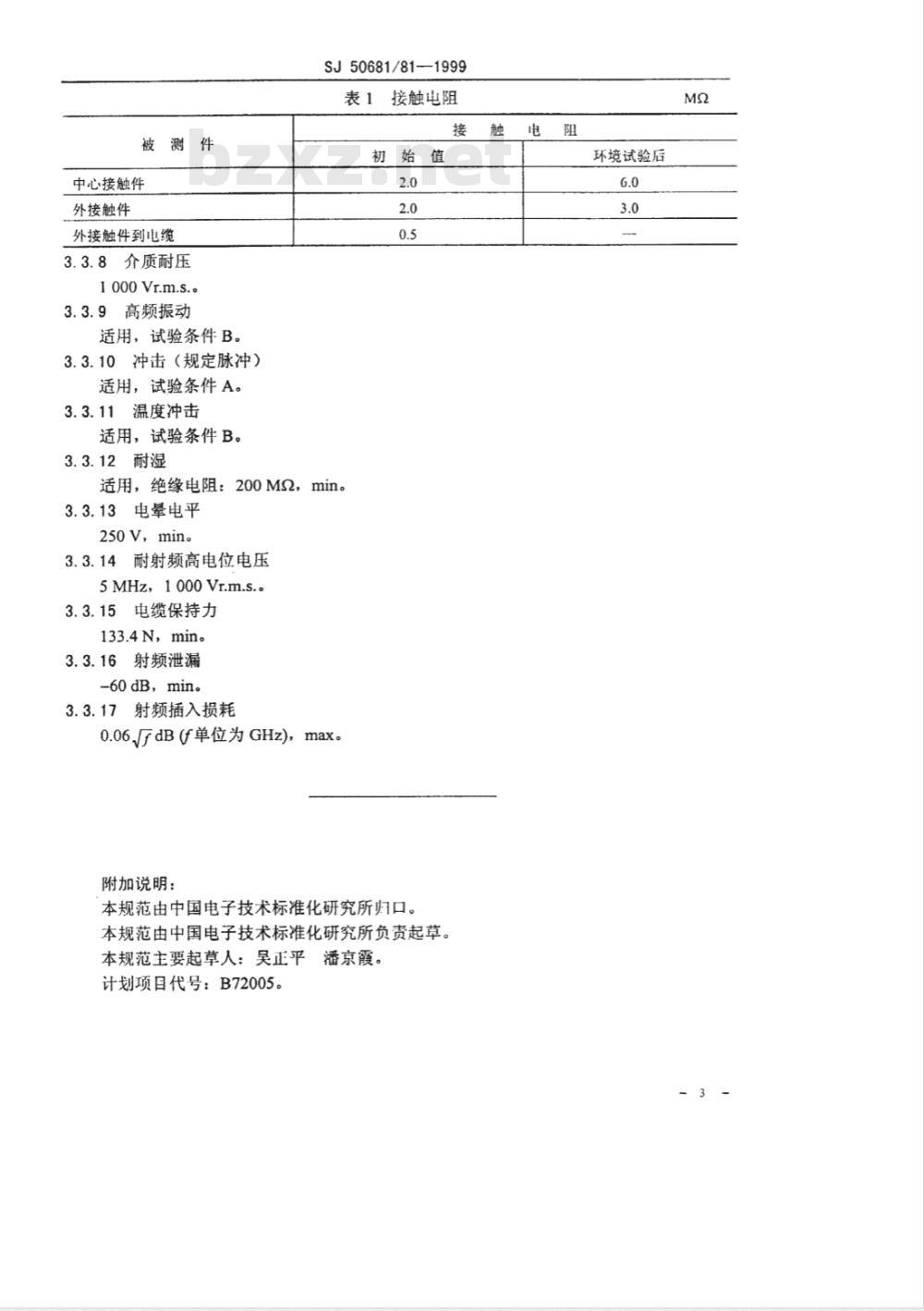

接触件的接触电阻应不大于表1规定的值。0.1
安装孔尺寸
被测件
中心接触件
外接触件
外接触件到电缆
3.3.8介质耐压
1000Vr.m.s..
3.3.9高频振动
适用，试验条件B。
3.3.10冲击（规定脉冲）
适用，试验条件A。
3.3.11温度冲击
适用，试验条件B。
3.3.12耐湿
SJ50681/81-—1999
接触电阻
初始值
适用，绝缘电阻：200M2，min。3.3.13电晕电平
250V,min。
3.3.14耐射频高电位电压
5 MHz,1000 Vr.m.s.
3.3.15电缆保持力
133.4N，min。
3.3.16射频泄漏
-60dB,min。
3.3.17射频插入损耗
0.06dB(f单位为GHz)，max。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所负责起草。本规范主要起草人：吴正平
潘京霞。
计划项目代号：B72005。
环境试验后
