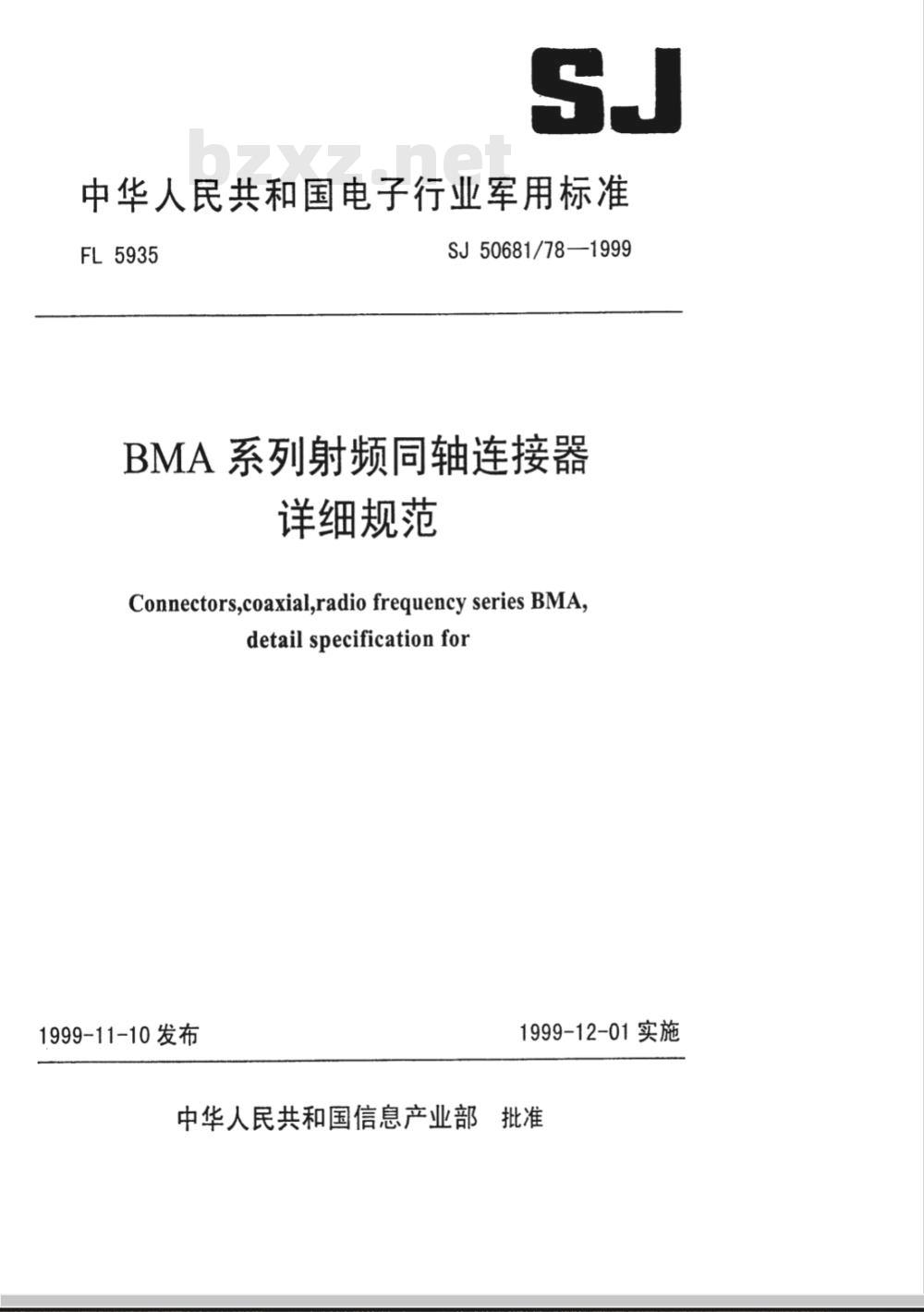

中华人民共和国电子行业军用标准FL5935
SJ50681/78—1999
BMA系列射频同轴连接器
详细规范
Connectors,coaxial,radio frequency series BMA,detail specificationfor
1999-11-10发布
1999-12-01实施

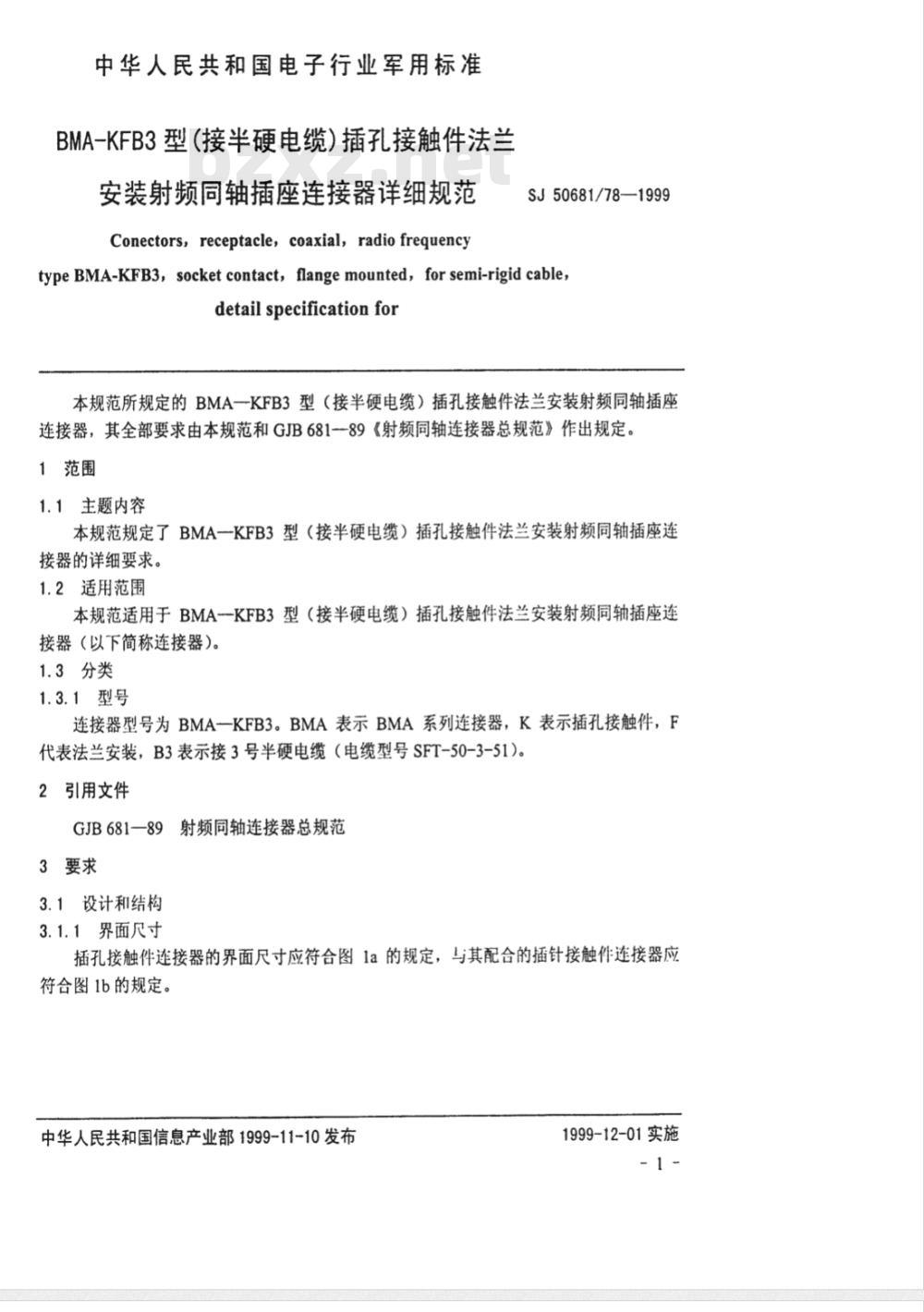

中华人民共和国信息产业部批准中华人民共和国电子行业军用标准BMA-KFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器详细规范Conectors，receptacle，coaxial，radiofrequencySJ50681/78-1999
type BMA-KFB3, socket contact, flange mounted, for semi-rigid cable,detailspecificationfor
本规范所规定的BMA一KFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器，其全部要求由本规范和GJB681-89《射频同轴连接器总规范》作出规定，1范围
1.1主题内容
本规范规定了BMA一KFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于BMA--KFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器（以下简称连接器）。
1.3分类
1.3.1型号
连接器型号为BMA一KFB3。BMA表示BMA系列连接器，K表示插孔接触件，F代表法兰安装，B3表示接3号半硬电缆（电缆型号SFT-50-3-51）。2引用文件
GJB681—89射频同轴连接器总规范3要求
3.1设计和结构
3.1.1界面尺寸

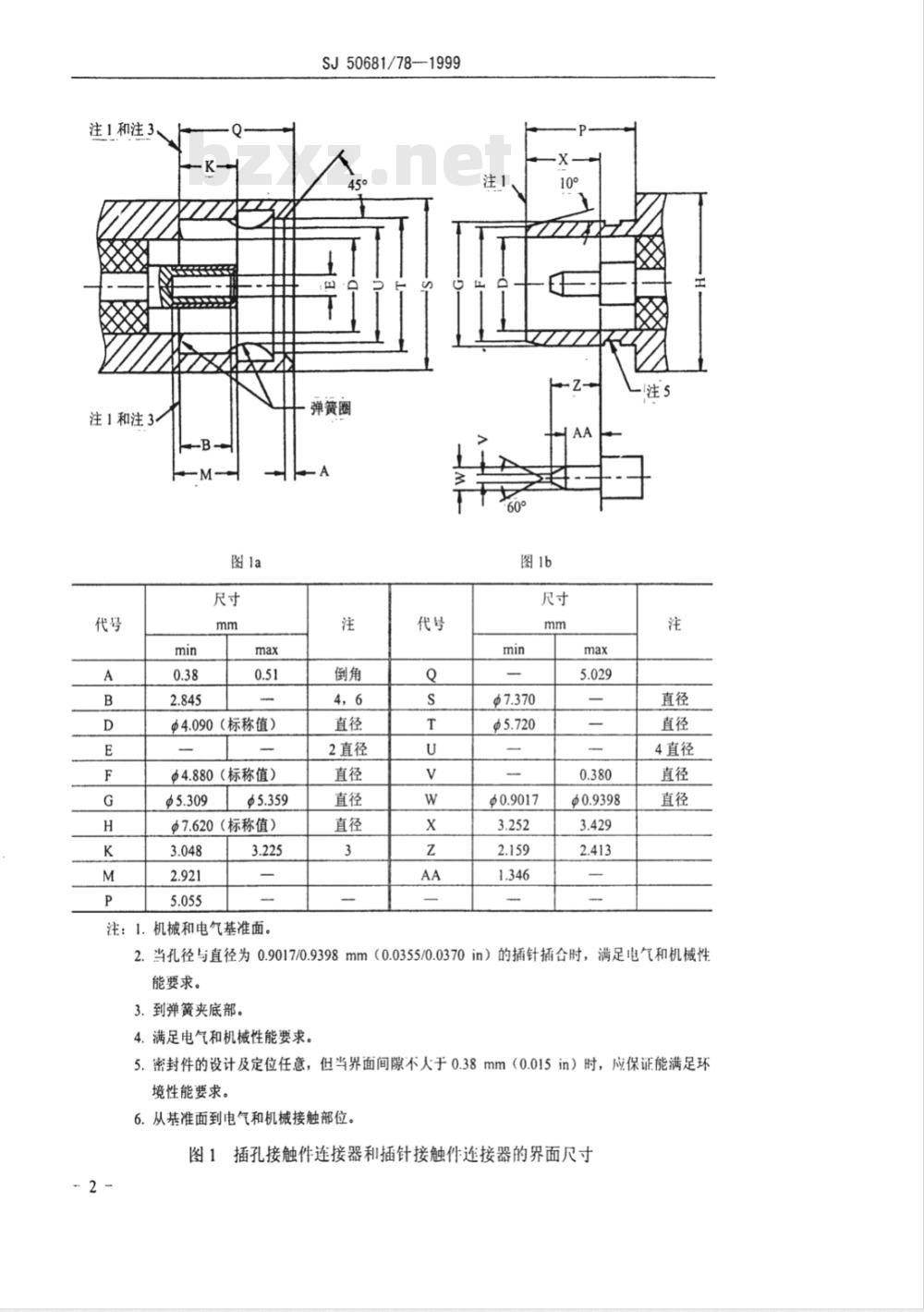

插孔接触件连接器的界面尺寸应符合图1a的规定，与其配合的插针接触件连接器应符合图1b的规定。
中华人民共和国信息产业部1999-11-10发布1999-12-01实施
注1和注3
注1和注3-
中4.090（标称值）
Φ4.880（标称值）
$7.620（标称值）
注：1.机械和电气基准面。
SJ50681/78--1999
注1、
弹簧圈
2直径
4直径
2.当孔径与直径为0.9017/0.9398mm（0.0355/0.0370in）的插针插合时，满足电气和机械性能要求。
3.到弹簧夹底部。
4.满足电气和机械性能要求。
5.密封件的设计及定位任意，但当界面间隙不大于0.38mm（0.015in）时，应保证能满足环境性能要求。
6．从基准面到电气和机械接触部位。图1插孔接触件连接器和插针接触件连接器的界面尺寸- 2 -
3.1.2外形尺寸及安装尺寸
SJ50681/78—-1999
连接器的最大外形尺寸及安装尺寸如图2所示。BMA-KFB3
外形尺寸
安装孔尺寸
图2连接器的最大外形尺寸及安装尺寸3.1.3安装要求
3.1.3.1径向不对准
插合连接器对的径向不对准是指两连接器在开始插合和在插合过程中插头的直径G与插座的直径T之间的同心偏差（见3.1.1图1）在开始插合和插合过程中，固定安装的插头和插座的径向不对准应在不大于0.190mm(0.0075in)。
在开始插合时，固定安装的插头和浮动安装插座的径向不对准应不大于1.016mm(0.040in)。
在插合过程中，浮动安装连接器能在0.190mm（0.0075in）范围内自动对准固定安装连接器。
3.1.3.2轴向不对准（轴向间隙）a）固定安装插头和插座
为保证电气和环境性能，插合的两连接器基准面间隙应不大于0.38mm（0.015in）。插合的两连接器基准面间隙达0.76mm（0.030in）时，将降低电气性能，并使环境性能失效。
b）固定安装插头和浮动安装插座浮动安装允许1.52mm(0.060in）的轴向总位移。而安装配置应保证最少0.26mm(0.010in）[0.76mm（0.030in）更好]的轴向行程，以保证啮合总长度维持在I.作状态。3.2额定值
标称阻抗：502：
频率范用：0～18GHz；
温度范围：-65~125°C。
3.3性能要求

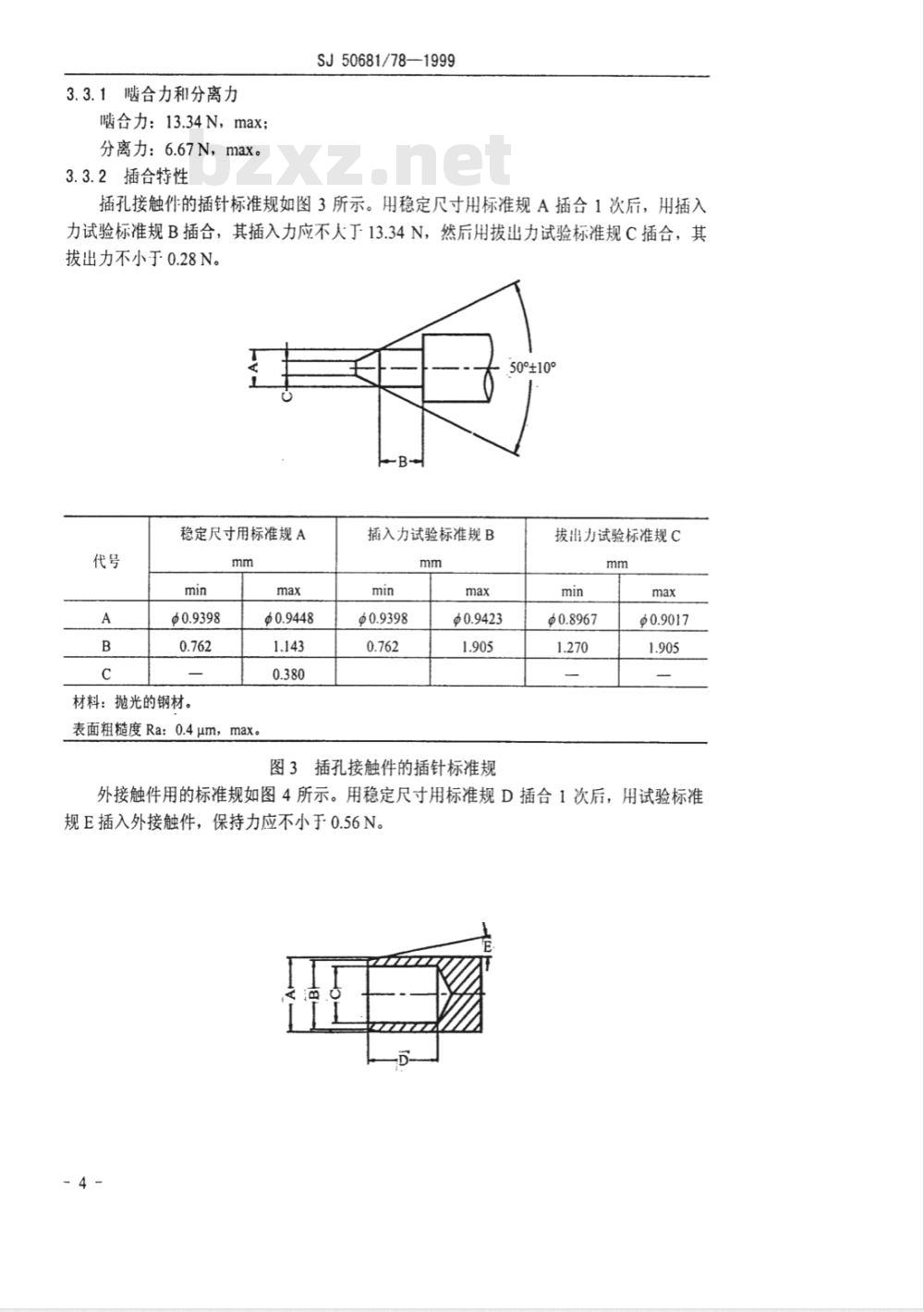

3.3.1啮合力和分离力
啮合力：13.34N，max；
分离力：6.67N，max。
3.3.2插合特性
SJ50681/78—1999
插孔接触件的插针标准规如图3所示。用稳定尺寸用标准规A插合1次后，用插入力试验标准规B插合，其插入力应不人丁13.34N，然后用拔出力试验标准规C插合，其拔出力不小于0.28N。
50°±10°
稳定尺寸用标准规A
材料：抛光的钢材。
表面粗糙度Ra：0.4um，max。
插入力试验标准规B
图3插孔接触件的插针标准规
拔出力试验标准规C
外接触件用的标准规如图4所示。用稳定尺寸用标准规D插合1次后，用试验标准规E插入外接触件，保持力应不小于0.56N。4
材料：抛光的钢材。
SJ50681/78—1999
稳定尺寸用标准规D
表面粗糙度Ra：0.4um，max。
11°±30
电4.9352
试验标准规E
图4插孔接触件连接器的外接触件用标准规3.3.3绝缘电阻
5000MQ,min。
3.3.4中心接触件的固定性
26.7N,min。
3.3.5盐雾
适用，试验条件B一48h。
3.3.6电压驻波比
1.02+0.005f（f单位为GHz），max。3.3.7连接器的耐久性
1000次。
3.3.8接触电阻
接触件的接触电阻应不大于表1规定的值。表1接触电阻
9°±30
接触电阻
被测件
中心接触件
外接触件
外接触件到电缆
3.3.9介质耐压
1500 Vr.m.s.。
3.3.10高频振动
适用，试验条件B。
3.3.11冲击（规定脉冲）
适用，试验条件A。
3.3.12温度冲击
初始值
环境试验后
适用，试验条件B。
3.3.13耐湿
SJ50681/78—1999
适用，绝缘电阻：200M2，min。3.3.14电晕电平bzxz.net
375V,min。
3.3.15耐射频高电位电压
5MHz，1000Vr.m.s.，min
3.:3.16电缆保持力
轴向力：266.9N，min；力矩：0.39Nm，min。3.3.17射频泄漏
-(90-f)dB(f单位为GHz)，min。3.3.18射频插入损耗
0.03厅dB(f单位为GHz)，max。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所负责起草。本规范主要起草人：吴正平潘京霞。计划项目代号：B72005。
