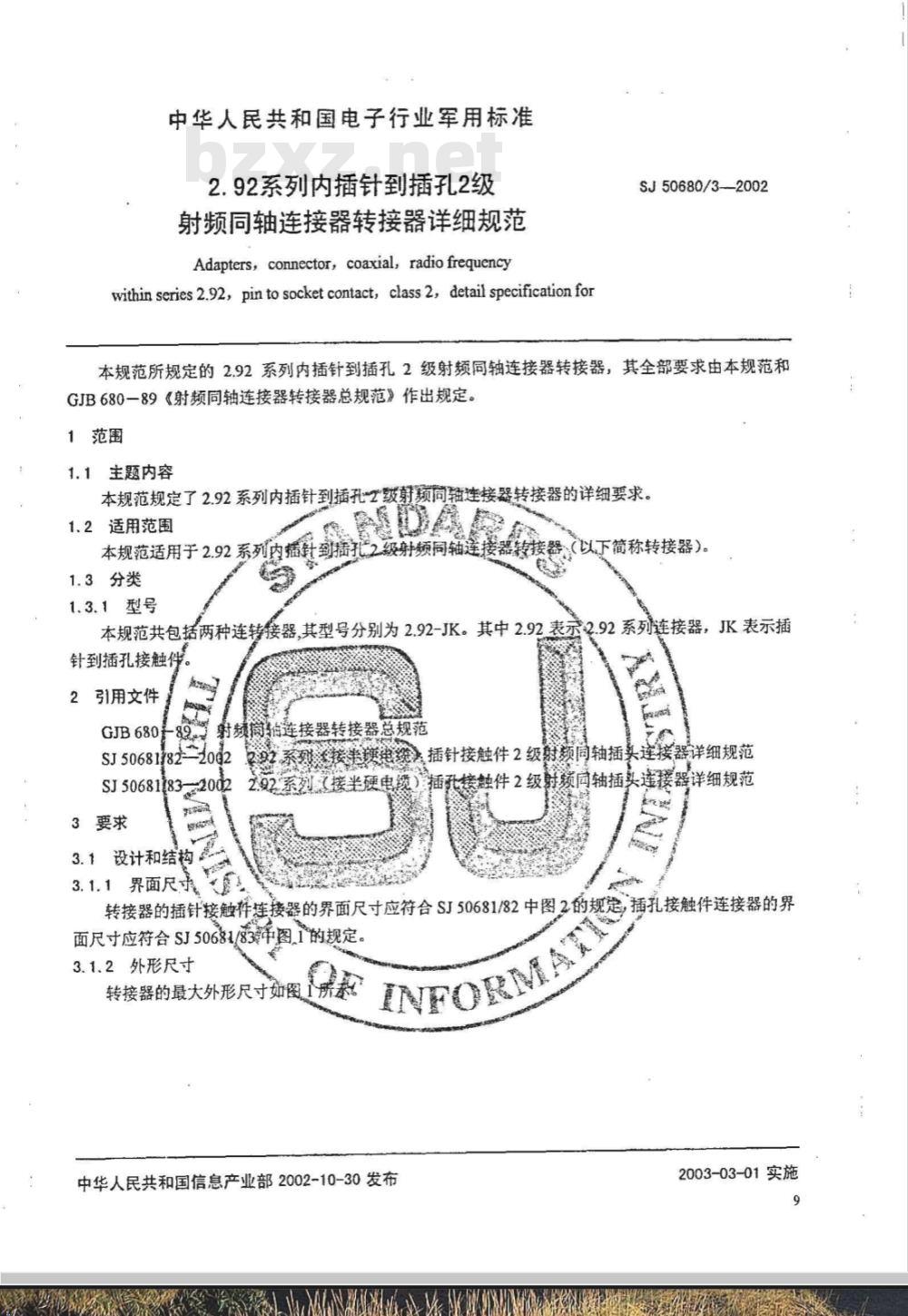

中华人民共和国电子行业军用标准2.92系列内插针到插孔2级
射频同轴连接器转接器详细规范Adapters,connector，coaxial,radiofrequencywithinseries2.92pintosocketcontactclass2,detailspecificationforSJ50680/3--2002
本规范所规定的2.92系列内插针到插孔2级射频同轴连接器转接器，其全部要求由本规范和GJB680一89《射频同轴连接器转接器总规范》作出规定。1范围
1.1主题内容
本规范规定了2.92系列内插针到插孔2级射赖同轴连接器转接器的详细要求。ADAPA
1.2适用范围
本规范适用于2.92系列内播针到插把2级射频同轴连接器转接器（以下简称转接器）。1.3分类
1.3.1型号
本规范共包括两种连转接器,其型号分别为2.92-JK。其中2.92表示2.92系列连接器，JK表示插针到插孔接触件。
引用文件
GJB680
SJ50681782
SJ50681183
3要求
撤拍连接器转接器总规范
系刻接手硬电统插针接触件2级射频筒轴插头连接器详细规范S02
设计和结构
292系列接半硬电
接触件2级射赖向轴插头连接器详细规范3.1.1界面尺手
转接器的插针接触件连接器的界面尺寸应符合SJ50681/82中图2的规定，插孔接触件连接器的界面尺寸应符合SJ50681/83图1的规定。INFORMAE
3.1.2外形尺寸
转接器的最大外形尺寸如图
中华人民共和国信息产业部2002-10-30发布2003-03-01实施
3.2额定值免费标准bzxz.net
标称阻抗：502；
SJ50680/32002

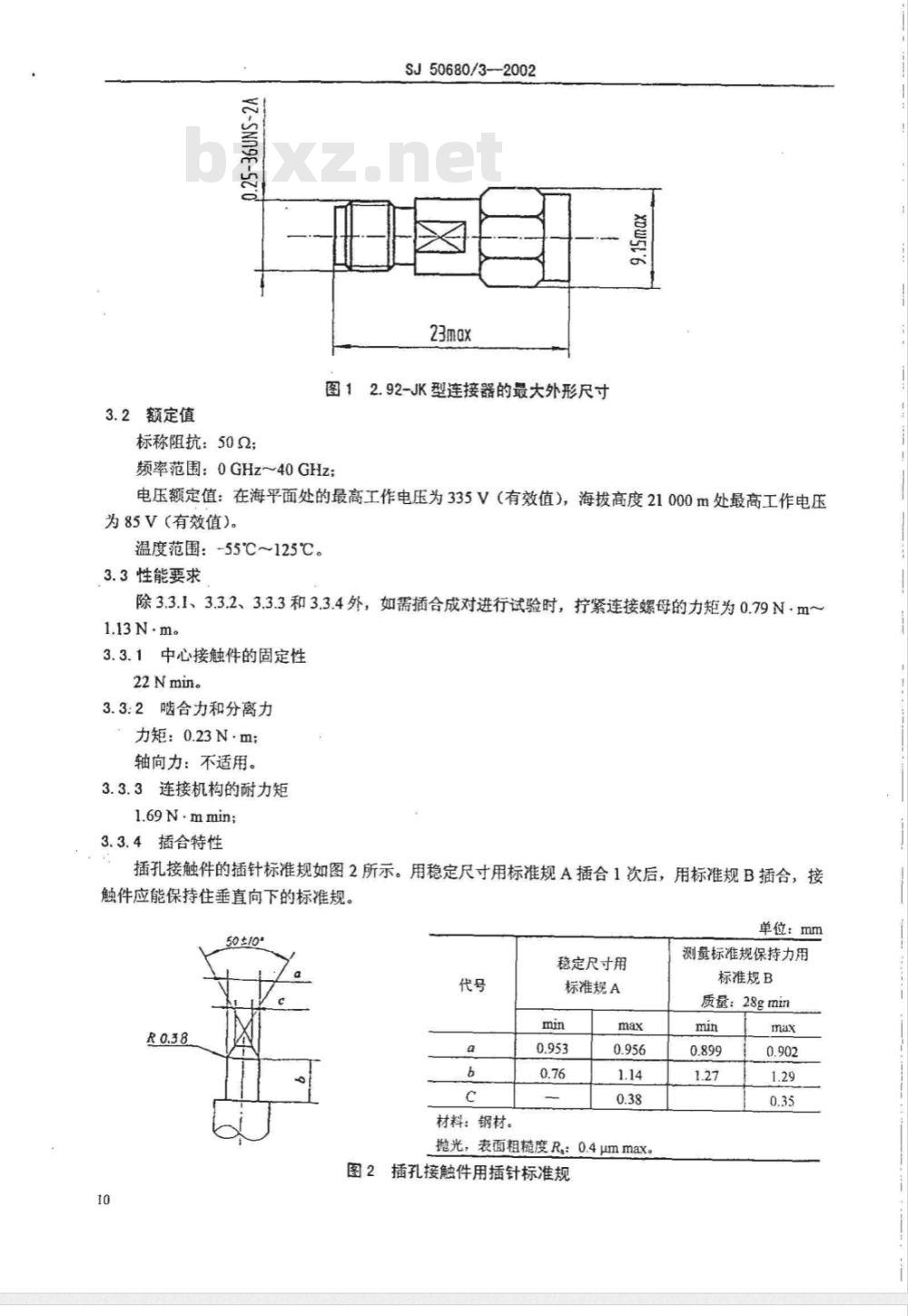

图12.92-JK型连接器的最大外形尺寸频率范围：0GHz~40GHz；
电压额定值：在海平面处的最高工作电压为335V（有效值），海拔高度21000m处最高工作电压为85V（有效值)。
温度范围：-55℃125℃。
3.3性能要求
除3.3.1、3.3.2、3.3.3和3.3.4外，如需插合成对进行试验时，紧连接螺母的力矩为0.79N·m～1.13N·m。
3.3.1中心接触件的固定性
22Nmin。
3.3:2啮合力和分离力
力矩：0.23N·m；
轴向力：不适用。
3.3.3连接机构的耐力矩
1.69Nmmin;
3.3.4插合特性
插孔接触件的插针标准规如图2所示。用稳定尺寸用标准规A插合1次后，用标准规B插合，接触件应能保持住垂直向下的标准规。单位：mm
稳定尺寸用
标准规A
材料：钢材。
抛光，表面粗糙度R：0.4μmmax。图2插孔接触件用插针标准规
测量标准规保持力用
标准规B
质量：28gmin

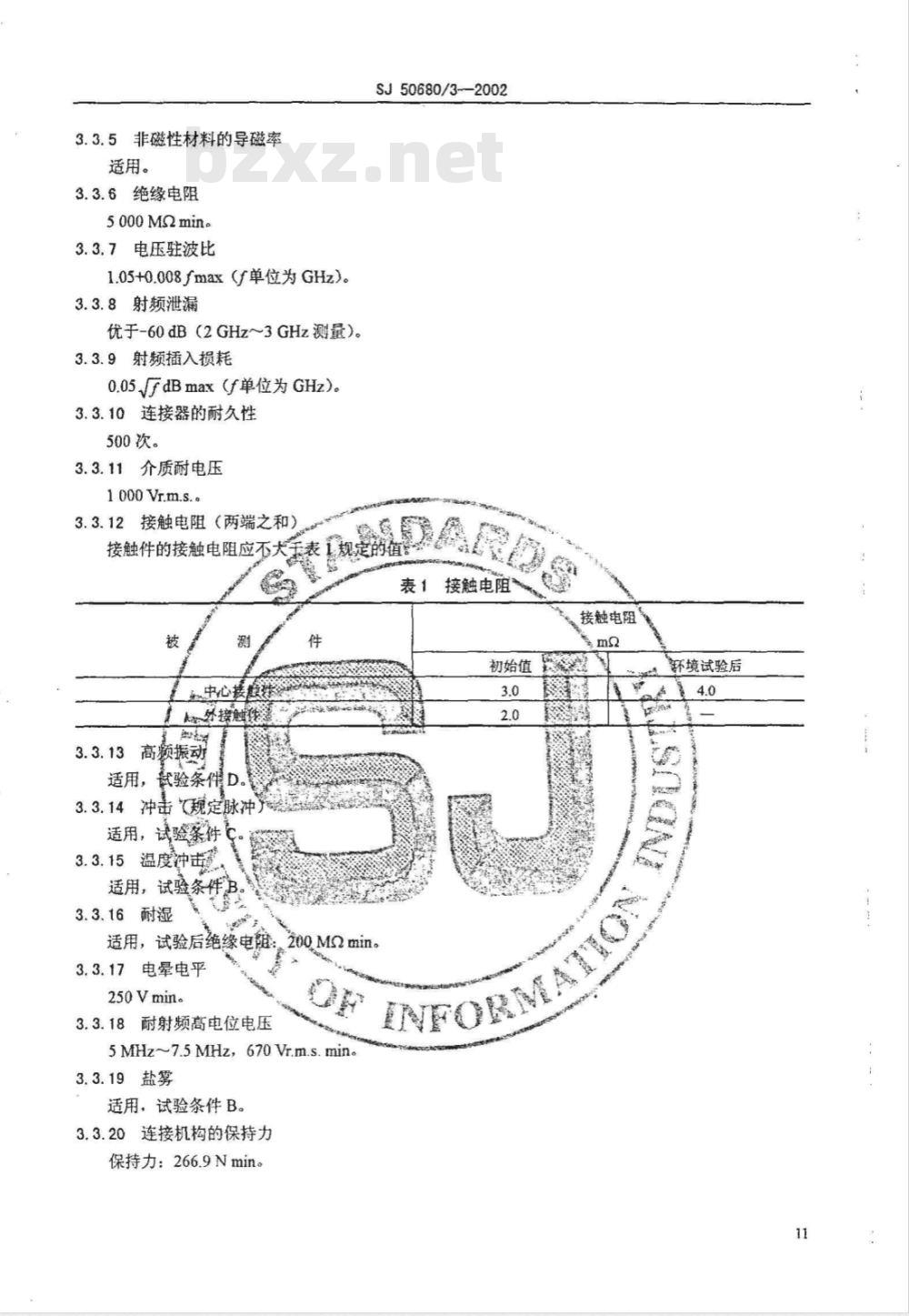

3.3.5非磁性材料的导磁率
适用。
3.3.6绝缘电阻
5000MQmin。
3.3.7电压驻波比
1.05+0.008fmax（f单位为GHz）。3.3.8射频泄漏
优于-60dB（2GHz～3GHz测量）。3.3.9射频插入损耗
0.05厂dBmax（f单位为GHz）。
3.3.10连接器的耐久性
500次。
3.3.11介质耐电压
1000 Vr.m.s..
3.3.12接触电阻（两端之和）
SJ50680/3-2002
接触件的接触电阻应不大于表1规定的值表1
接触电阻
中心接
外接触作
高额振动
截验条件D。
适用，
3.3.14冲击（规定脉冲）
适用，试验条件
3.3.15温度冲击
适用，试验条件B
3.3.16耐湿
适用，试验后绝缘电阻：200MQmin。3.3.17电晕电平
250Vmin。
3.3.18耐射频高电位电压
接触电阻
初始值
环境试验后
INFORM
5MHz~7.5MHz,670Vr.m.s.min。
3.3.19盐雾
适用，试验条件B。
3.3.20连接机构的保持力
保持力：266.9Nmin。
SJ50680/3-2002

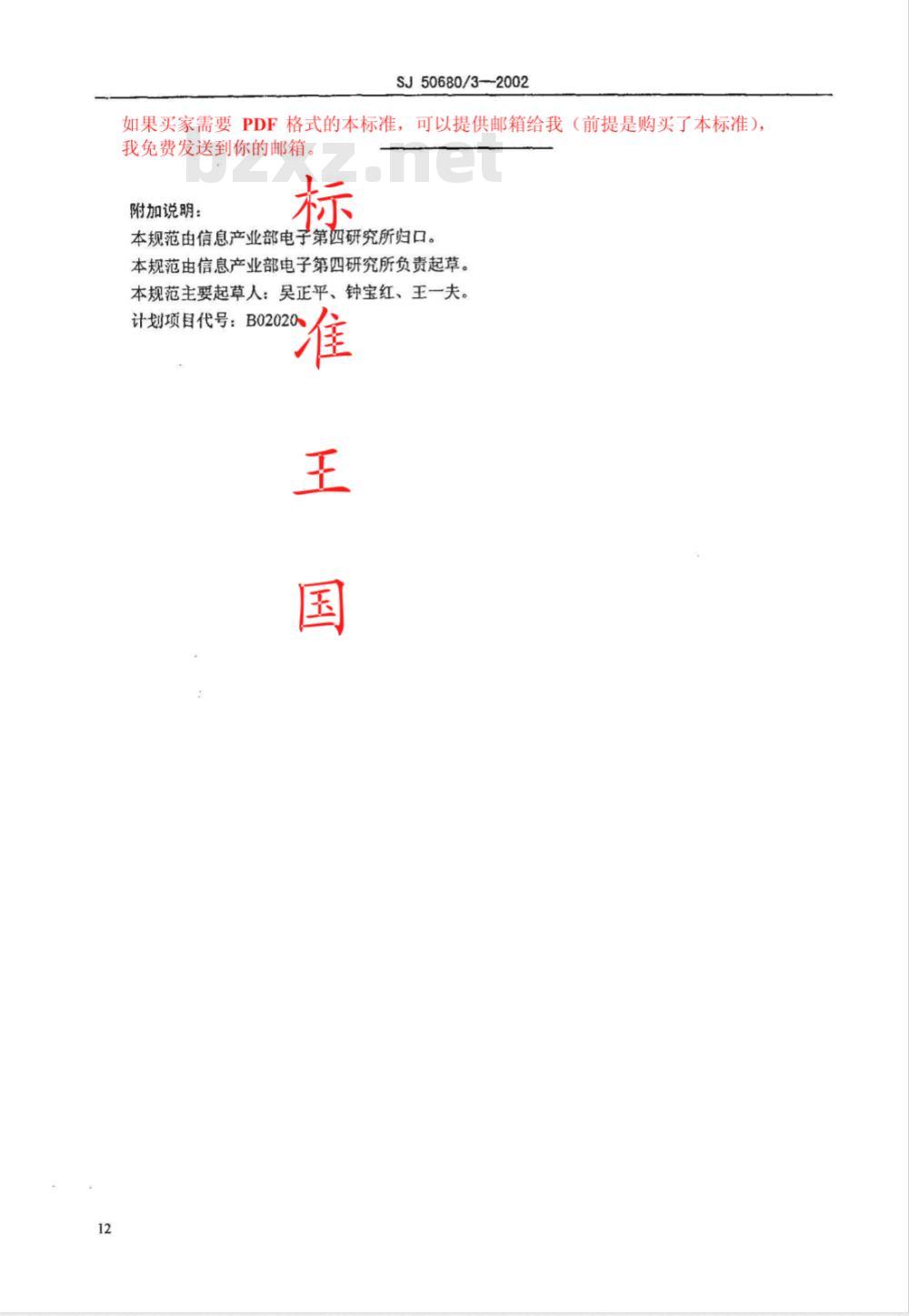

如果买家需要PDF格式的本标准，可以提供邮箱给我（前提是购买了本标准），我免费发送到你的邮箱。
附加说明：
本规范由信息产业部电子第四研究所归口。本规范由信息产业部电子第四研究所负责起草。本规范主要起草人：吴正平、钟宝红、王一夫。准
计划项目代号：B02020
