【建筑材料行业标准(JC)】 硅酸盐建筑制品用生石灰

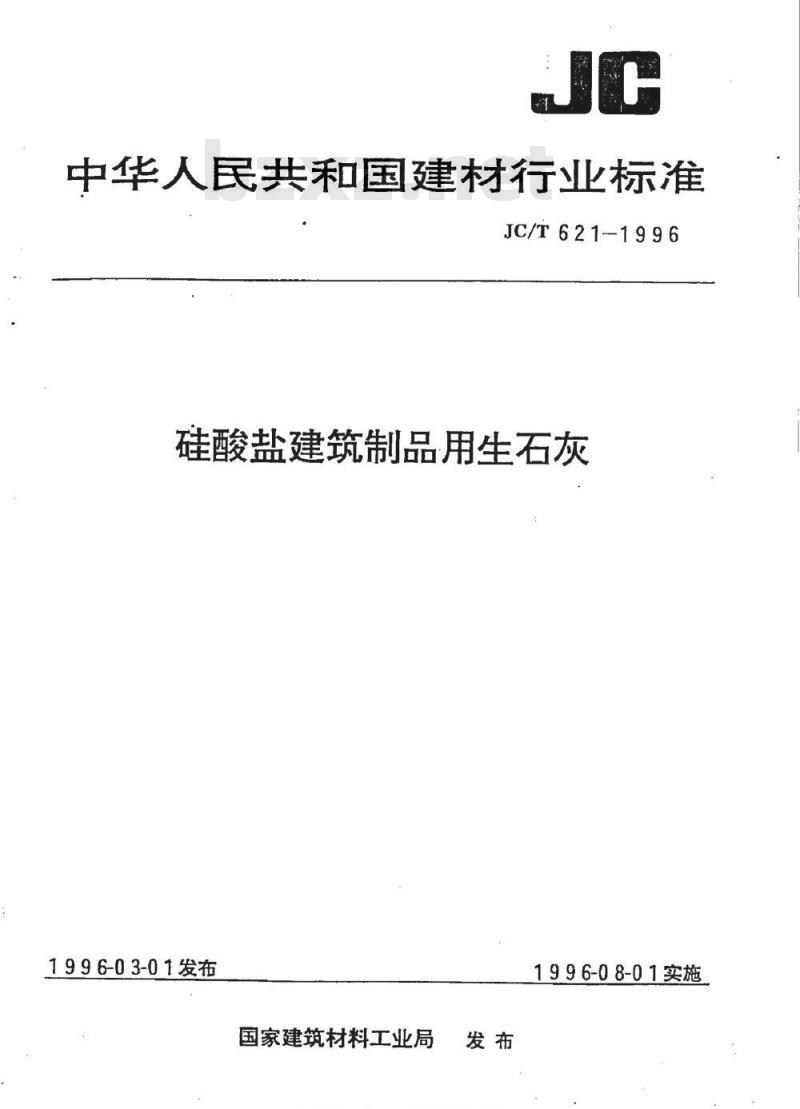

中华人民共和国建材行业标准
JC/T621-1996
硅酸盐建筑制品用生石灰
1996-03-01发布
国家建筑材料工业局
标准技摄网mm.bzbocom名美标准行业费料免费下赖1996-08-01实施

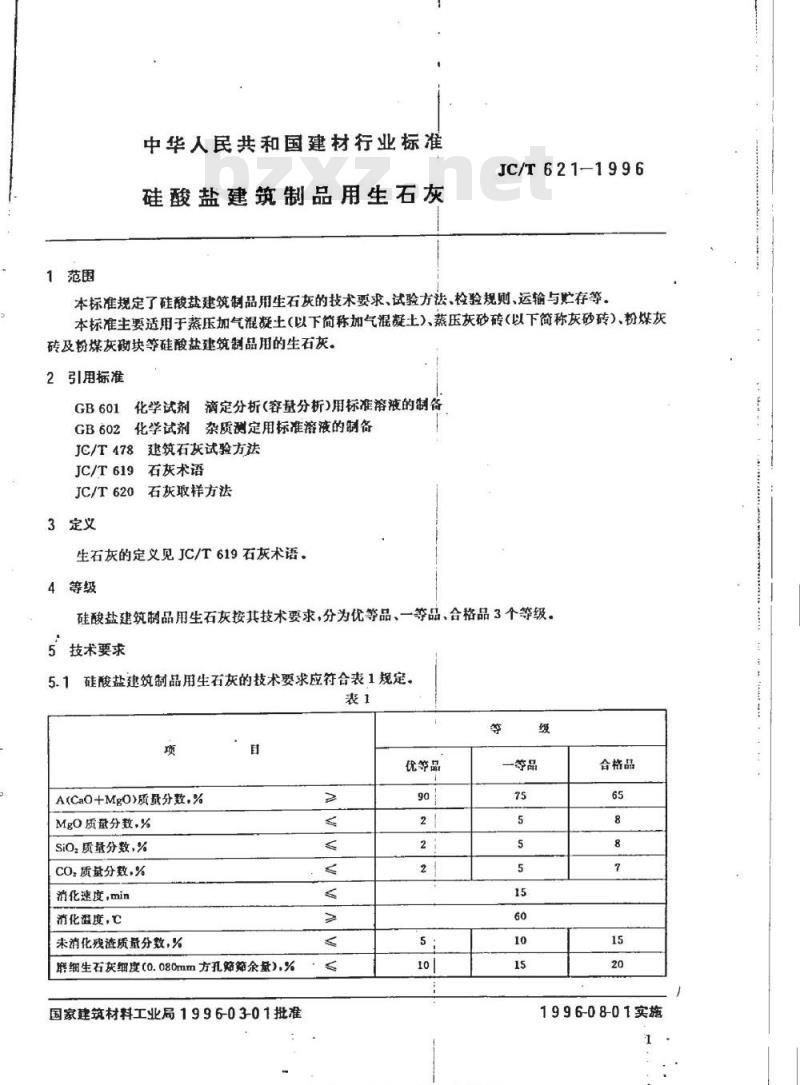

中华人民共和国建材行业标准
硅酸盐建筑制品用生石灰
JC/T621-1996
本标准规定了硅酸盐建筑制品用生石灰的技术要求、试验方法、检验规则、运输与贮存等。本标准主要适用于蒸压加气混凝土（以下简称加气混凝土）、蒸压灰砂砖（以下简称灰砂砖）、粉煤灰砖及粉煤灰砌块等硅酸盐建筑制品用的生石灰。2
引用标准
化学试剂滴定分析(容量分析)用标准溶液的制备GB601
化学试剂杂质测定用标准溶液的制备建筑石灰试验方法
JC/T478
石灰术语
JC/T619
JC/T620
石灰取祥方法
3定义
生石灰的定义见JC/T619石灰术语，4等级
硅酸盐建筑制品用生石灰按其技术要求，分为优等品、一等品、合格品3个等级。5技术要求
5.1硅酸盐建筑制品用生石灰的技术要求应符合表1规定表1
A(Cao+MgO)质量分数，%
MgO质量分数，%
SiO:质量分数，%
CO.质量分致，%
消化速度，min
消化温度，℃
未消化残渣质量分数，%
磨细生石灰细度（0.080mm方孔筛筛余量）,%国家建筑材料工业局1996-03-01批准优等品
一等品
合格品
1996-08-01实施
示准换提网
beso8e.6on客类标准行业资料免费下载JC/T621-1996

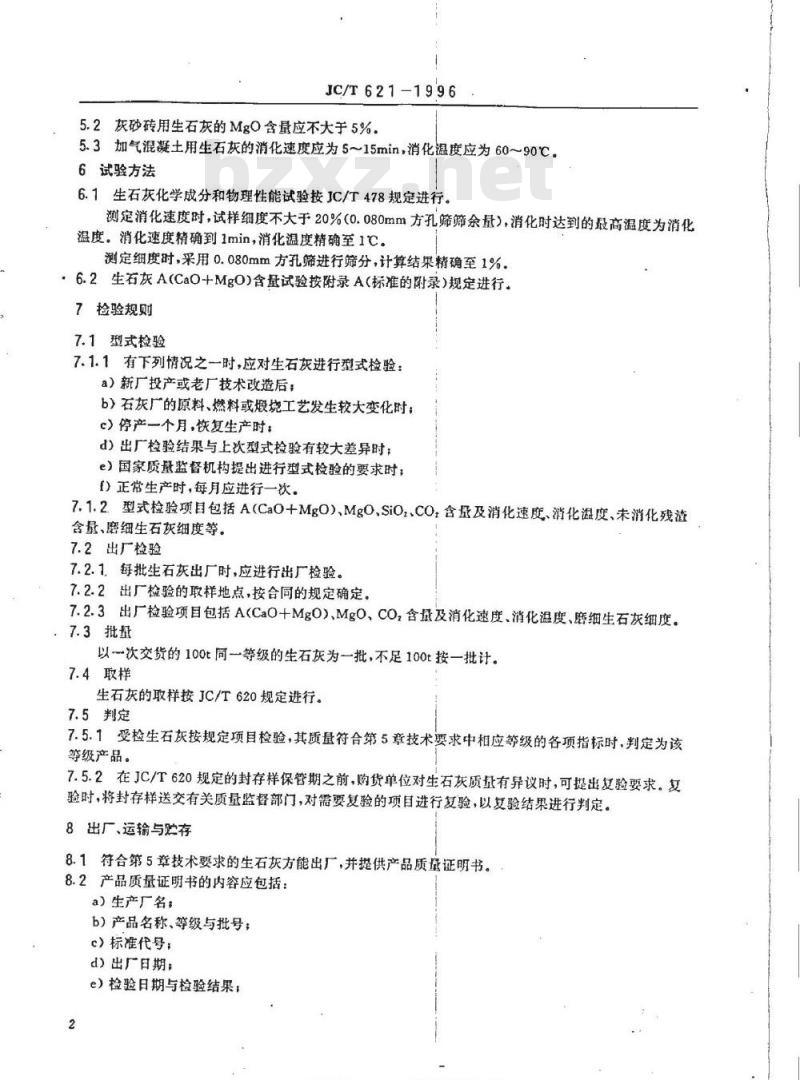

5.2灰砂砖用生石灰的MgO含量应不大于5%.5.3加气混凝土用生石灰的消化速度应为5～15min，消化温度应为60～90℃。6试验方法
6.1生石灰化学成分和物理性能试验按JC/T478规定进行。测定消化速度时，试样细度不大于20%(0.080mm方孔筛筛余量），消化时达到的最高温度为消化温度。消化速度精确到1min，消化温度精确至1℃。测定细度时，采用0.080mm方孔筛进行筛分，计算结果精确至1%6.2生石灰A（CaO+MgO)含量试验按附录A（标准的附录）规定进行。7检验规则
7.1型式检验
7.1.1有下列情况之一时，应对生石灰进行型式检验：a）新厂投产或老厂技术改造后；b）石灰厂的原料、燃料或缎烧工艺发生较大变化时：e）停产一个月，恢复生产时：
d）出厂检验结果与上次型式检验有较大差异时；e）国家质量监督机构提出进行型式检验的要求时；f）正常生产时，每月应进行一次。7.1.2型式检验项目包括A(CaO+MgO)、MgO.SiOz、CO：含量及消化速度、消化温度、未消化残灌含量、磨细生石灰细度等。
7.2出厂检验
7.2.1.每批生石灰出厂时，应进行出厂检验。7.2.2出厂检验的取样地点，按合同的规定确定。7.2.3出厂检验项目包括A(CaO+MgO)、MgO、CO，含量及消化速度、消化温度、磨细生石灰细度。7.3批量
以一次交货的100t同一等级的生石灰为一批，不足100t按一批计。7.4取样
生石灰的取样按JC/T620规定进行。7.5判定
7.5.1受检生石灰按规定项目检验，其质量符合第5章技术要求中相应等级的各项指标时，判定为该等级产品。
7.5.2在JC/T620规定的封存样保管期之前，购货单位对生石灰质量有异议时，可提出复验要求。复验时，将封存样送交有关质量监督部门，对需要复验的项目进行复验，以复验结果进行判定。8出厂、运输与贮存
8.1符合第5章技术要求的生石灰方能出厂，并提供产品质量证明书。8.2产品质量证明书的内容应包括：a）生产厂名；
b）产品名称、等级与批号；
c）标准代号：
d）出厂日期：
e）检验日期与检验结果；

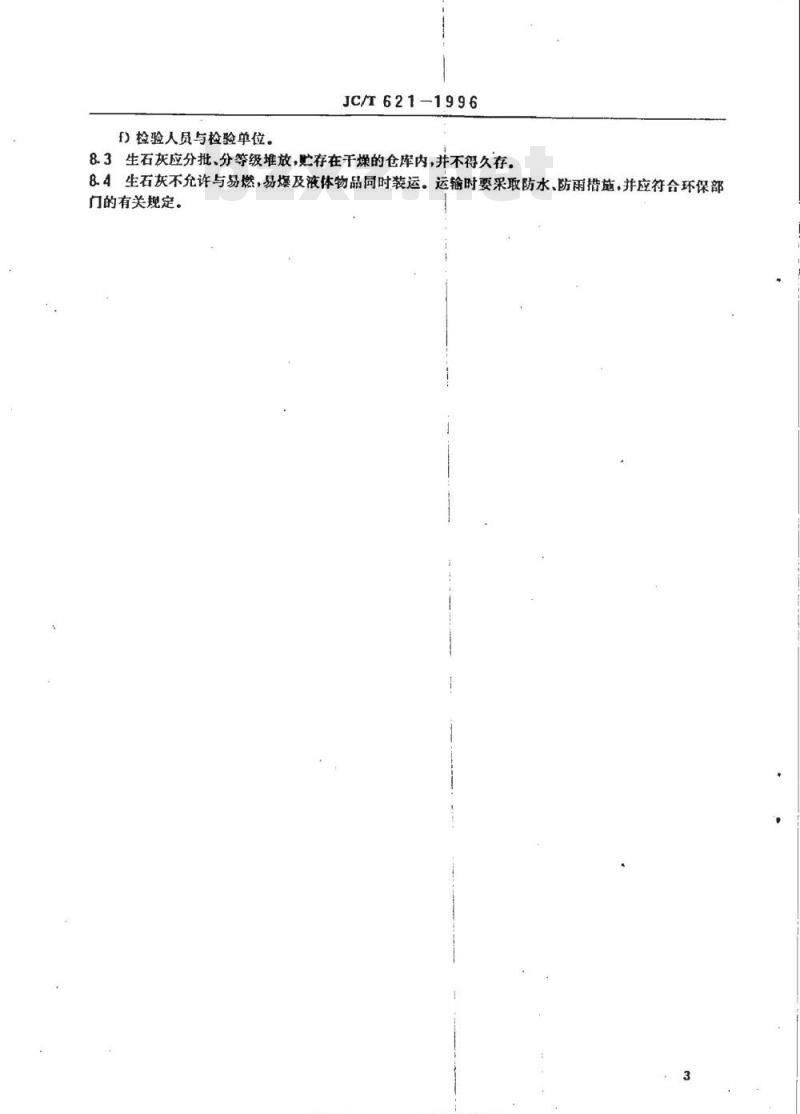

标准换换.bao8o.comf)检验人员与检验单位。
JC/T621-1996
83生石灰应分批、分等级堆放，贮存在干燥的仓库内，并不得久存。8.4生石灰不允许与易燃，易爆及液体物品同时装运。运输时要采取防水、防雨措施，并应符合环保部门的有关规定。
标准报网
品各类标准行业资料免票下

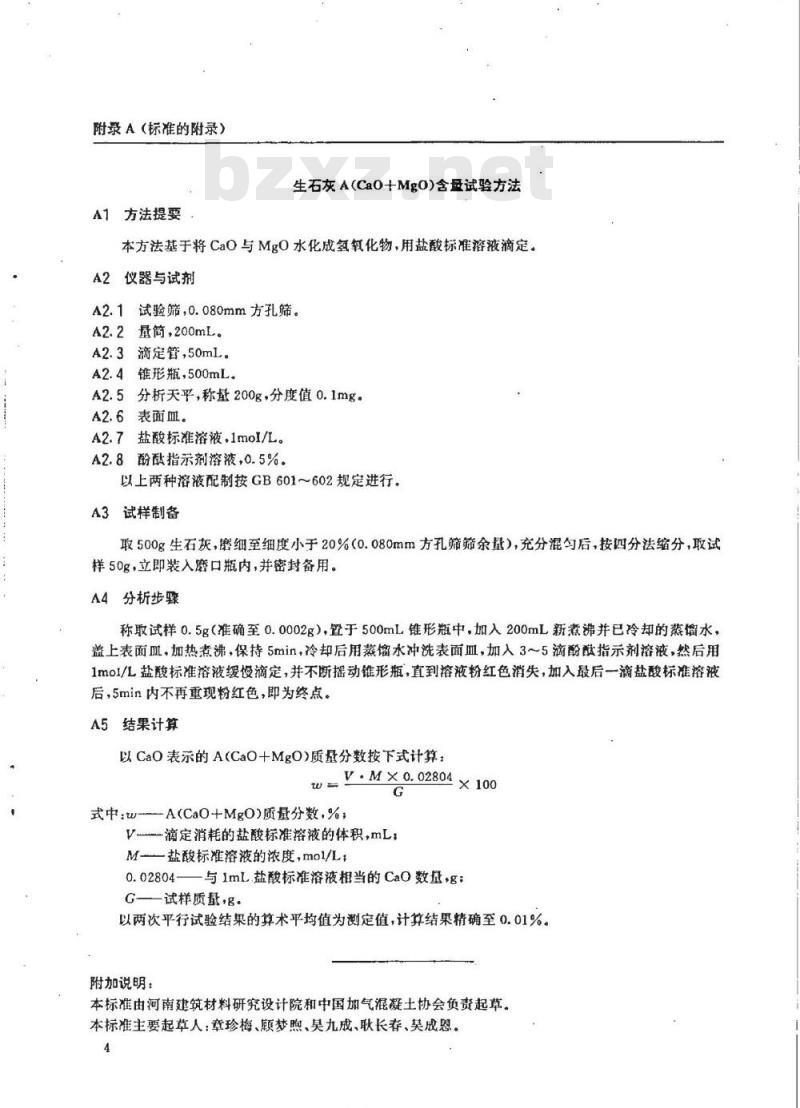

附录A（标准的附录）
A1方法提要
生石灰A（CaO十MgO）含孟试验方法本方法基于将CaO与MgO水化成氢氧化物，用盐酸标准溶液滴定。A2仪器与试剂
A2.1试验筛，0.080mm方孔筛。
A2.2量简，200mL。
A2.3滴定管，50mL。
A2.4锥形瓶，500mL。
A2.5分析天平，称200g，分度值0.1mg。A2.6表面血。
A2.7盐酸标准溶液，1moI/L。
A2.8酚酥指示剂溶液，0.5%。
以上两种溶液配制按GB601～602规定进行。A3试样制备
取500g生石灰，磨细至细度小于20%（0.080mm方孔筛筛余量），充分混勾后，按四分法缩分，取试样50g，立即装入磨口瓶内，并密封备用。A4分析步骤免费标准bzxz.net
称取试样0.5g（准确至0.0002g），置于500mL锥形瓶中，加入200mL新煮沸并已冷却的蒸馏水，盖上表面Ⅲ.加热煮沸，保持5min，冷却后用蒸馅水冲洗表面血，加人3~5滴酚酸指示剂溶液，然后用1mo1/L盐酸标准溶液缓慢滴定，并不断摇动锥形瓶，直到溶液粉红色消失，加入最后一滴盐酸标准溶液后，5min内不再重现粉红色，即为终点。A5结果计算
以CaO表示的A(CaO+MgO)质量分数按下式计算：V·MX0.02804
式中：w--A(CaO+MgO)质量分数，%；V滴定消耗的盐酸标准溶液的体积，mL：M-盐酸标准溶液的浓度，mol/L，0.02804——与1mL盐酸标准溶液相当的Ca0数量，gG—试样质量，g。
以两次平行试验结果的算术平均值为测定值，计算结果精确至0.01%。附加说明：
本标准由河南建筑材料研究设计院和中国加气混凝土协会负责起草。本标准主要起草人：章珍梅、顾梦煦、吴九成、耿长春、笑成恩。4
标准额搜网me.中华人民共和国建材
行业标准
硅酸盐建筑制品用生石灰
JC/T621-1996
国家建筑材料工业局标准化研究所出版发行地址：北京朝阳区管庄
邮政编码：100024
电话：65755125
机械科学研究院标准出版中心印剧版权专有不得翻印
开本880×12301/16印张1/2字数60001996年8月第一版1996年8月第一次印刷印数1-300
编号1017
标准投换网wmo.brmso.com各共行准行业资料免费下载6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
