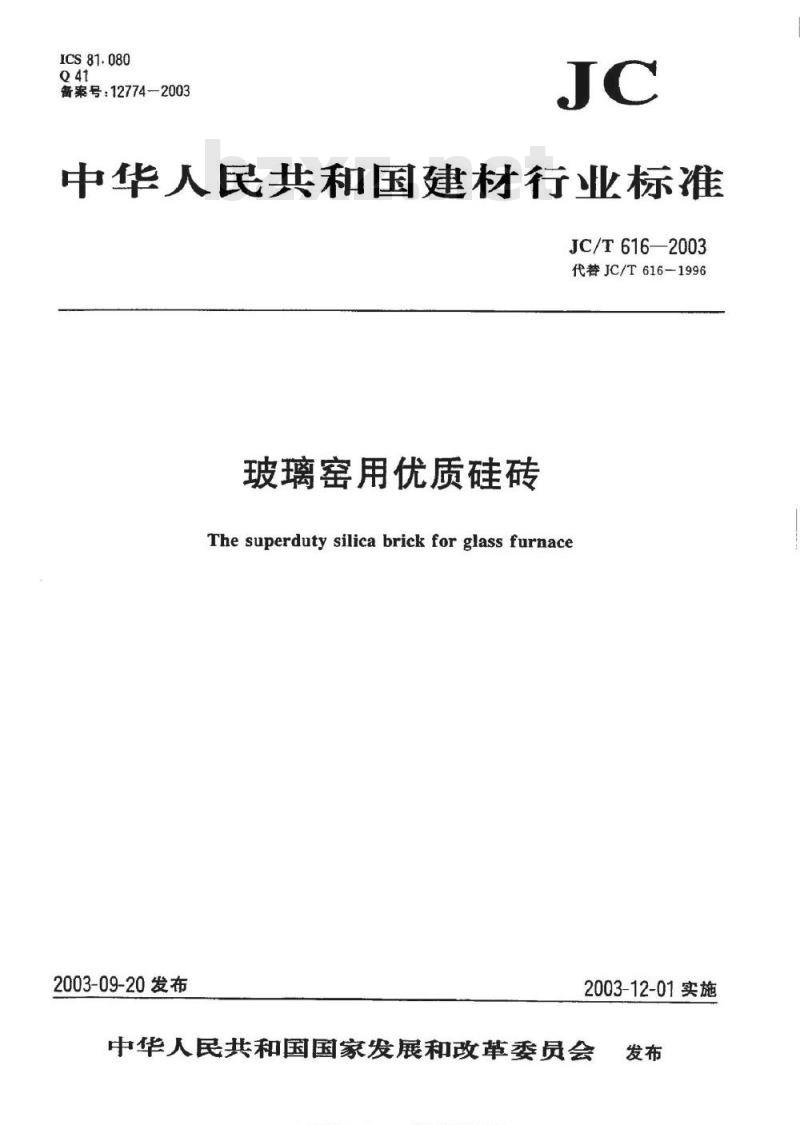

【建筑材料行业标准(JC)】 玻璃窑用优质硅砖

ICS81.080
备率号：12774—2003
中华人民共和国建材行业标准
JC/T616—2003
代替JC/T616-1996
玻璃窑用优质硅砖
The superduty silica brick for glass furnace2003-09-20发布
2003-12-01实施
中华人民共和国国家发展和改革委员会标准提提网ubsepsoc各类标推行业资料免费下裁发布

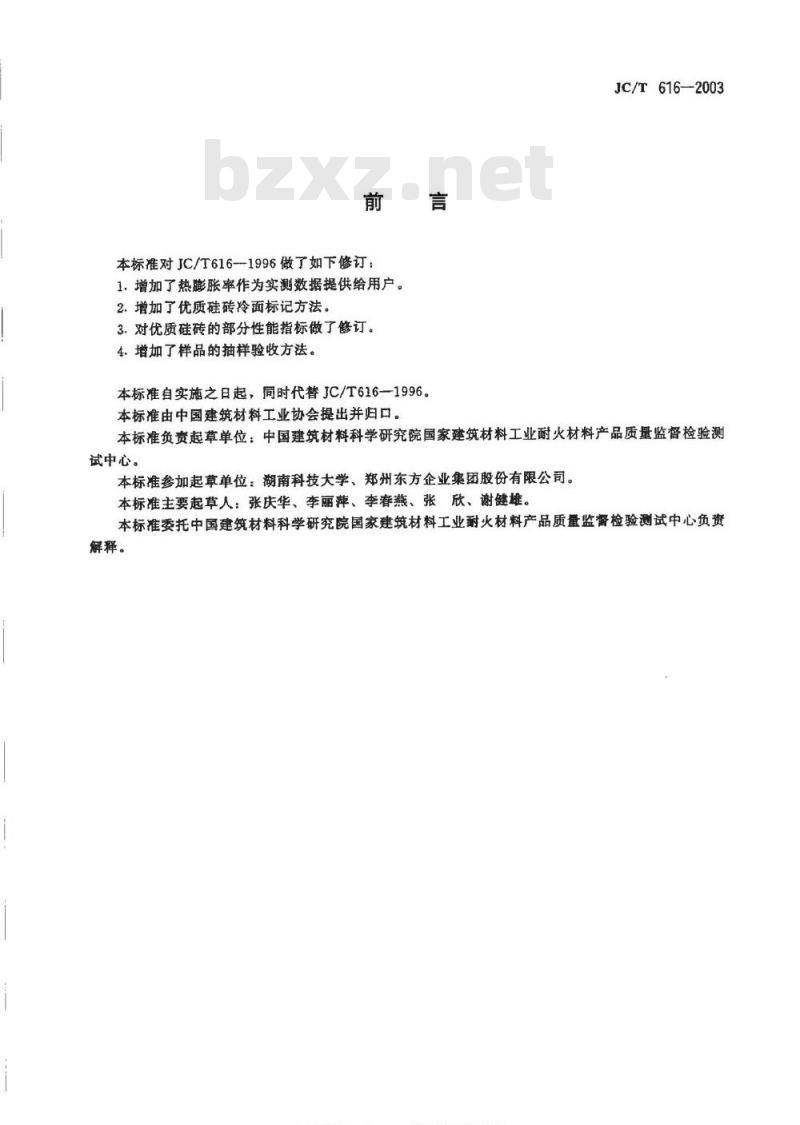

本标准对JC/T616—1996做了如下修订：1，增加了热膨胀率作为实测数据提供给用户。2.增加了优质硅砖冷面标记方法。3.对优质硅砖的部分性能指标做了修订。4.增加了样品的抽样验收方法。本标准自实施之日起，同时代替JC/T616—1996。JC/T616--2003
本标准由中国建筑材料工业协会提出并归口。本标准负责起草单位：中国建筑材料科学研究院国家建筑材料工业耐火材料产品质量监督检验测试中心。
本标准参加起草单位：湖南科技大学、郑州东方企业集团股份有限公司。本标准主要起草人：张庆华、李丽萍、李春燕、张欣、谢健雄。本标准委托中国建筑材料科学研究院国家建筑材料工业耐火材料产品质量监督检验测试中心负责解释。

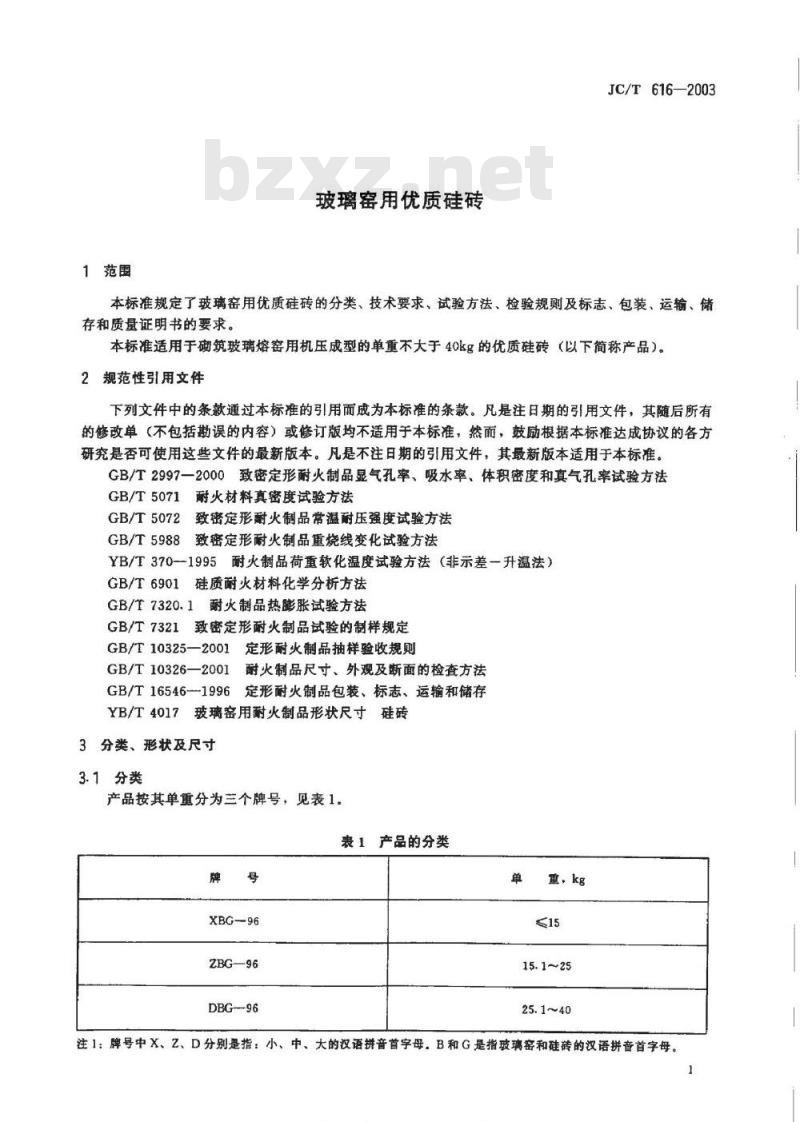

标准视提网bzspsosc牌各类标准行业资料免费下裁1范围
玻璃窑用优质硅砖
JC/T616—2003
本标准规定了玻璃窑用优质硅砖的分类、技术要求、试验方法、检验规则及标志、包装、运输、储存和质量证明书的要求。
本标准适用于砌筑玻璃熔窑用机压成型的单重不大于40kg的优质硅砖（以下简称产品）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2997一2000致密定形耐火制品显气孔率、吸水率、体积密度和真气孔率试验方法GB/T5071耐火材料真密度试验方法GB/T5072
致密定形耐火制品常温耐压强度试验方法致密定形耐火制品重烧线变化试验方法GB/T5988
YB/T370一1995耐火制品荷重软化温度试验方法（非示差-升温法）GB/T6901
硅质耐火材料化学分析方法
火制品热膨胀试验方法
GB/T7320.1
GB/T7321
致密定形耐火制品试验的制样规定GB/T10325—2001定形耐火制品抽样验收规则GB/T10326—2001
耐火制品尺寸、外观及断面的检查方法GB/T16546-1996
定形耐火制品包装、标志、运输和储存YB/T4017
玻璃窑用耐火制品形状尺寸硅砖3分类、形状及尺寸
3.1分类
产品按其单重分为三个牌号，见表1。表1产品的分类
XBG—96
ZBG—96
DBG--96
重，kg
注1：牌号中X、Z、D分别是指：小、中、大的汉语拼音首字母。B和G是指玻璃密和硅砖的汉语拼畜首字母。1
标准挑换网mm.bz品口o.coJC/T616—2003

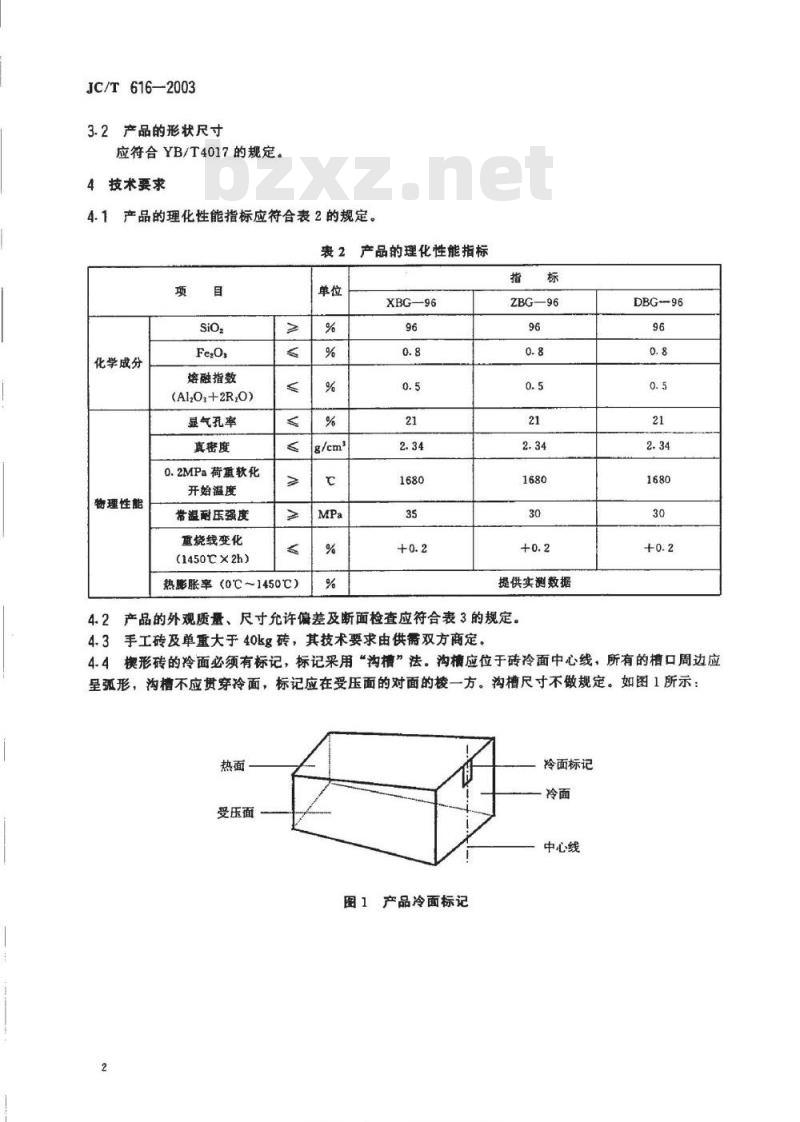

3.2产品的形状尺寸
应符合YB/T4017的规定。
4技术要求
4.1产品的理化性能指标应符合表2的规定。表2产品的理化性能指标
化学成分
熔融指数
(AlO+2RO)
显气孔率
真密度
0.2MPa荷重软化
物理性能
开始温度
常温耐压强度
重烧线变化
(1450℃×2h）
热膨胀率（0℃~1450℃）
XBG--96
ZBG—96
提供实测数据
4.2产品的外观质量、尺寸允许偏差及断面检查应符合表3的规定。4.3手工砖及单重大于40kg砖，其技术要求由供需双方商定。DBG-96
4.4形砖的冷面必须有标记，标记采用“沟槽”法。沟槽应位于砖冷面中心线，所有的槽口周边应呈弧形，沟槽不应贯穿冷面，标记应在受压面的对面的校一方。沟槽尺寸不做规定。如图1所示：热面
受压面
图1产品冷面标记
标准找网mmbzamo.cce各类标准行业资料竞费下载冷面标记
中心线
尺寸充
许偏差
缺梭长度
(a+b+e)
缺角深度
(d+e+)
熔润直径
裂纹长度

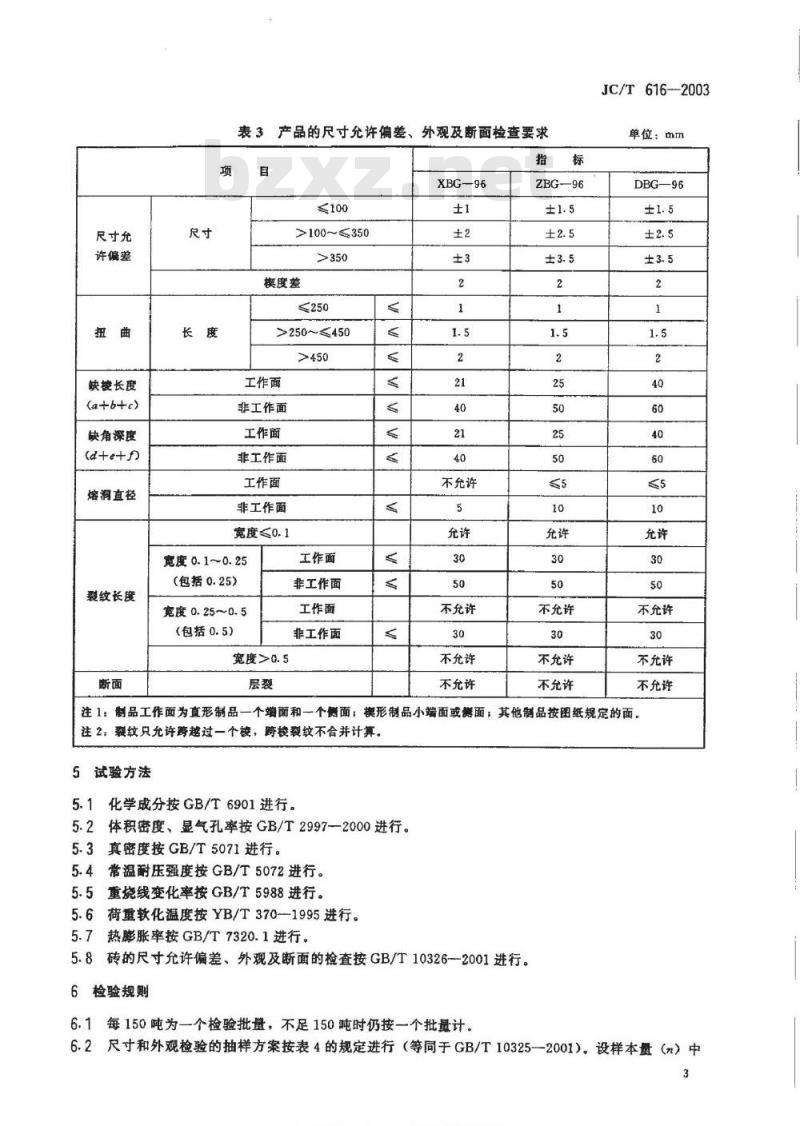

表3产品的尺寸允许偏差、外观及断面检查要求项
>100~≤350
楔度差
>250~≤450
工作面
非工作面
工作面
非工作面
工作面
非工作面
宽度≤0.1
宽度0.1~0.25
（包括0.25）
宽度0.25~0.5
（包括0.5）
工作面
非工作面
工作面
非工作面
宽度>0.5
XBG--96
不充许
不允许
不充许
不允许
ZBG—96
不充许
不允许
不允许
JC/T616--2003
单位：mm
DBG—96
不允许
不允许
不充许
注1：制品工作面为直形制品一个端面和一个侧面，模形制品小端面或粪面；其他制品按图纸规定的面。注2：裂纹只充许跨越过一个校，跨梭裂纹不合并计算，5试验方法
5.1化学成分按GB/T6901进行。
5.2体积密度、显气孔率按GB/T2997一2000进行。5.3真密度按GB/T5071进行。
5.4常温耐压强度按GB/T5072进行。5.5重烧线变化率按GB/T5988进行。5.6荷重软化温度按YB/T370-1995进行。5.7热膨胀率按GB/T7320.1进行。5.8砖的尺寸允许偏差、外观及断面的检查按GB/T10326-2001进行。6检验规则
6.1每150吨为一个检验批量，不足150吨时仍按一个批量计，6.2尺寸和外观检验的抽样方案按表4的规定进行（等同于GB/T10325一2001），设样本量（n）中3
标准换找网.bzsomo:comJC/T616--2003
的不合格数为y，若yc，整批制品为不合格批。表4抽样方案
批量（块数），N
91~150
151~280
281~500
501~1200
1201～3200
样本量，n
接收数，
6.3本标准规定考核的理化性能项目为：化学成分、显气孔率、常温耐压强度、荷重软化温度。也可由供需双方商定。
6.4破坏性检验的样品应从外观检查合格的样本中抽取。测试单值均须符合表2中相应检验项目的规定。如果第一次抽样检验不符合要求，应在该批制品中再随机抽取双倍数量的测试样本，进行该不合格项目的复检。复检结果的平均值若符合要求，其中测试单值均在产品标准规定的偏差或供需双方协商的偏差之内，判为合格批；否则判为不合格批。试样的检验结果允许偏差应符合表5的规定。表5产品理化性能的允许偏差
熔融指数
显气孔率
真密度
0.2MPa荷重软化
开始温度
常温耐压强度
重烧线变化
(1450C×2h）
单位允许偏差
优质硅砖的牌号为XBG-96的SiO，≥96%，允许单个SiO≥95.7%，优质硅砖的牌号为XBG一96的Fe0，≤0.9%，允许单个Fe:0,≤1.0%。优质硅砖的牌号为XBG-96的熔融指数<0.5.优质硅砖的牌号为XBG一96的显气孔率≤22%．允许单个显气孔率≤23%
优质硅砖的牌号为XBG一96的真密度≤2.34，允许单个真密度≤2.35g/cm.
优质硅砖的牌号为XBG一96的荷软温度≥1680℃，允许单个荷软温度≥1670℃.
优质硅砖的牌号为XBG一96的常温耐压强度≥40MPa，允许单个耐压强度≥35MPa
优质硅砖的牌号为XBG一96的重烧线变化率<+0.3%，允许单个重烧线变化率≤+0.4%.
标准换找网m.bzcozo.com7包装、标志、运输、储存和质量证明书7.1标志、包装、运输、储存应符合GB/T16546的规定。JC/T616—2003
7.2砖发货时必须附有质量监督部门签发的质量证明书，载明供方名称、需方名称、生产日期、合同号、产品名称、标准编号、牌号、批号、尺寸、外观及理化指标等内容。5
标准提提网booccm中华人民
建材行业标准
玻璃密用优质硅砖
The superduty silica brick for giass furnaceJC/T616—2003
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权专用不得翻印
开本880×1230
字数12.000
印张1/2
2003年12月第版
2003年12月第一次印刷
印数1——300
书号：1580159·070免费标准下载网bzxz
编号：
标准捷提网mm.boo.ccm1235
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
