【建筑材料行业标准(JC)】 混凝土和钢筋混凝土排水管钢模

中华人民共和国建材行业标准
JC/T 613—1995
混凝王和钢筋混凝排水管钢模
1995-12-29发布
国家建筑材料工业局
1996-D5-01实施
中华人民共和国建材行业标准

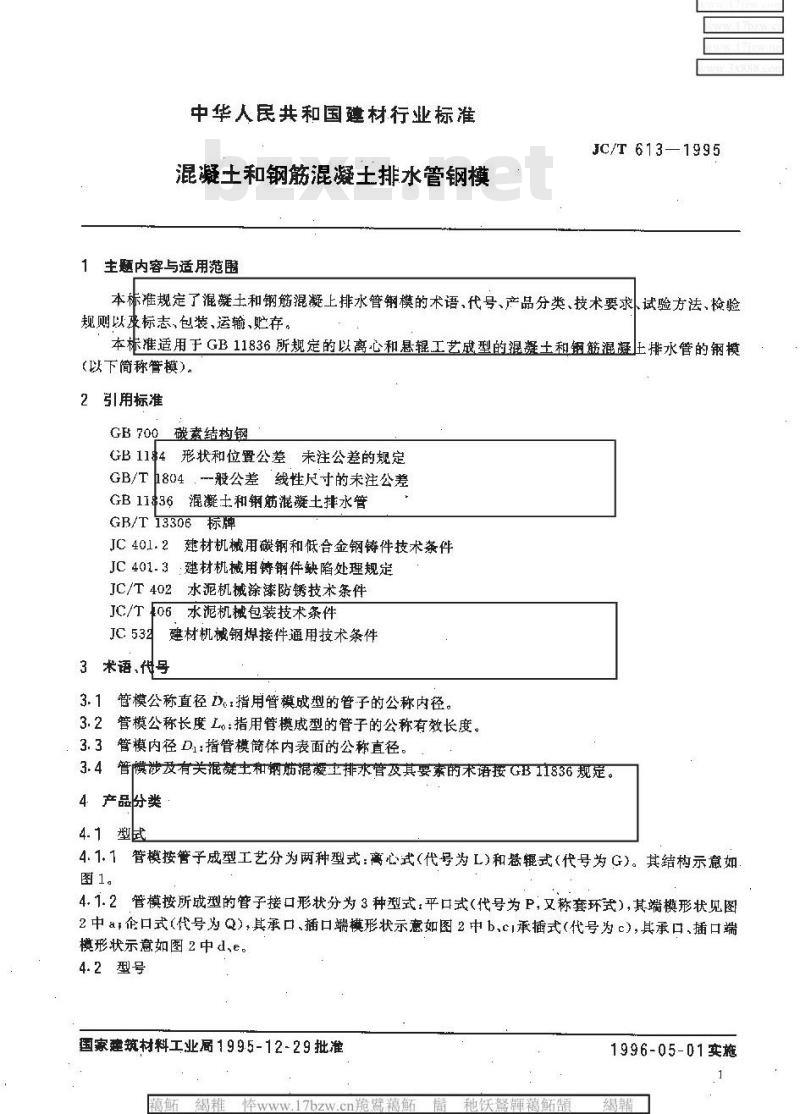

混凝土和钢筋混凝土排水管钢模1主题内容与适用范
JC/T 613—1995
本标准规定了混凝土和钢筋混凝上排水管钢模的术语、代号、产品分类、技术要求试验方法、检验规则以求标志、包装、运输、贮存。本标准适用于GB11836所规定的以离心和悬辑工艺成型的混凝土和钢筋混凝土排水管的钢模（以下简称管模）。
2引用标准
GB 700
GB 11$4
碳素结构钢
形状和位置公差未注公差的规定GB/T
1804般公差线性尺寸的未注公差GB11836
混凝士和钢筋混凝土拌水管
GB/T13306标牌
JC 401. 3
JC/T402
JC:532
建材机械用碳钢和低合金钢铸件技术条件建材机械用铸钢件缺陷处理规定水泥机械涂漆防锈技术条件
水泥机械包装技术条件
建材机械钢焊接件通用技术条件3术语、代号
3.1管模公称直径D。指用管模成型的管子的公称内径。3.2管模公称长度L：指用管模成型的管子的公称有效长度，3.3管模内径D1：指管模简体内表面的公称直径。3.4管懒涉及有关混凝土和钢筋混凝土排水管及其要素的术语接GB11836规定。4产品分类
4.1型武
4.1.1管模按管子成型工艺分为两种型式：离心式（代号为L）和悬式（代号为G）。其结构示意如图1。
4.1.2管模按所成型的管子接口形状分为3种型式，平口式（代号为P，又称套环式），其端模形状见图2中a企口式（代号为Q），其承口、插口端模形状示意如图2中bc承插式（代号为c），其承口、插口端模形状示意如图2中d、e。
4.2型号
国家建筑材料工业局199.5-12-29批准藕
既痕科5
17bzw.cn脆黛葛
17izw.com脆震蟀
他妖黛藕颌
独铁辉
1996-05-01实施
1膜60墨

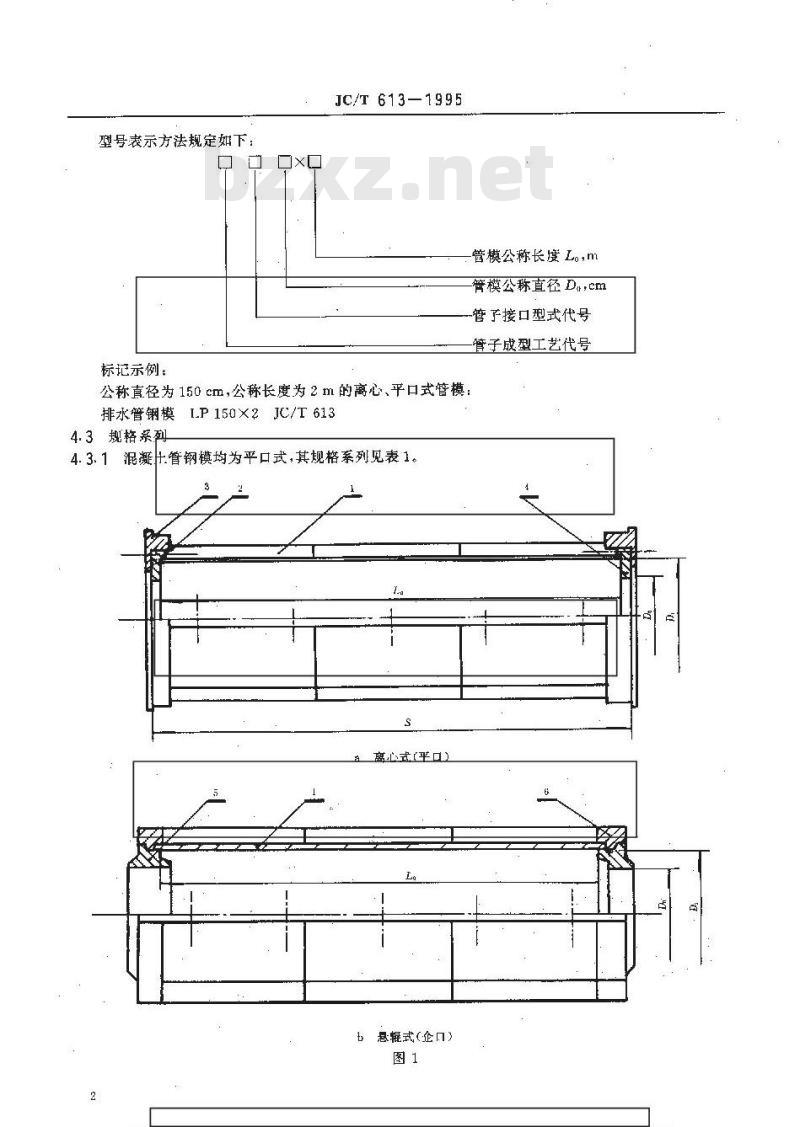

型号表示方法规定如下：
标示例
口x口
JC/T 613—1995
公称直径为150cm，公称长度为2m的离心、平口式管模：排水管钢模L.P150X×2JC/T613
4.3规格系列
4.3.1混凝出管钢模均为平口式，其规格系列见表1。喜心式平口
悬式（企口）
管模公称长度Lo,m
管模公称直径D，cm
-管了接口型式代号
管子成型工艺代号
舒瘦张科5
JC/T 613—1995
离心武(承插口)
续图1
1—简体;2-
一支承法兰;3一跑轮;4一乎口式端模;5--企口式承口端模企口式插口端模:7承插式承口端模;8一承插式插口端模平口式端模
承插式承口端慎
企口式承口端模
本17bzw.cn脆黛褐
J7izw.com脆登起
企口式插口端模
承插式插口識模
种铁餐罐
得仁告
1乐颗60势
管模公称直径
JC/T613—1995
普模公称长度
≥1 000
管模内径D最小值
1级管
T级管
注：“I级管\和“【级管”是关于所成型管于的承受外压荷载等级的术语。其含义按GB11836的规定。4.3.2钢筋混凝土管钢模规格系列见表2。表2
管模公称
直径 D
平口式
管模公称长度 L。
企口式
承插式
≥2000
管模内径，最小值
I级管
I级普
注，经供需双方协商可生产D。、L为其他尺寸的售模。D，的数值应接照排水管结构设计的合理整厚确定。5技术要求
5.1基本技术要求
5.1.1管模应符合本标准的规定，并按规定程序批准的图样及技术文件制造。5.1.2钢焊接件焊接应符合JC532的规定，其中焊接接头表面质量应不低于亚级。4
JC/T 613—1995
5-1-3碳钢铸件应符合JC401.2的规定。5.1.4铸钢件缺陷处理应符合JC401.3的规定，5.1.5图样上线性尺寸的未注公差，机械加工部位按GB/T1804中的m级，焊接非机械加工部位按GB/T1804中的C级
5.2主要零部件技术要求
5.2.1简体
5.2.1.1材料应不低于GB700中有关Q235中A的规定。5.2.1.2厂离心式管模支承法兰外径尺寸公差等级为TT9，配合面的表面粗髓度R，的最大允许值为12.5μm
5. 2. 1. 3
简体内壁素线直线度公差为简体全长的1/1000，低不得大于3mm。5.2.2跑轮
5.2.2.1.材料应不低于JC401.2中有关ZG270中500的规定。5.2.2.2跑轮内缘配合面尽寸公差等级为IT9，外圆踏面尺寸公差等级为IT10。相应面表面粗髓度R的最大允许值均为12.5μm。
5.2.3平口式端模、企口式承口谢模、企日式插日端模、承插式承日端模和承插式插口端模。5.2.3.1材料应不低于JC401.2中有关ZG270中500的规定。5.2.3.2尺寸极限偏差见表3和表4。相应面的表面粗糙度R的最大允许值为12.5um。表3
平口式端模
管模公称直径 D。
100~00
1 000~
1 650~
2000-2400
注：表中符号见2。
管模公称直径
300~900
10001500
往，表中符号见图2。
5.3装配技术要求
承插或承日端模
企口式承口端模
极限偏差值
极限偏差值
企口式插口竭模
插式插口继糖
5.3.1管模组装后合口处沿径向的开口宽度应比简体实际直径大2~4mm，并应测滑过渡。5.3.2管模公称长度L，的尺寸极限偏差均为±5e mm.
5.3.3简体合缝间隙，离心式管模不大于0.5mm.悬辊式管模不大于1mm。5.3.4端模与簡体配合间隙，离心式管模不大于0.5mm，悬辑式管模不大于2mm。5.3.5管模组装后，简体内壁合缝错位不大于1mm。葛蝎稚bzxZ.net
鈺痕张科5靖湖
体17bzw.cn脆黛褐
17jzw.com黛
种铁餐鞭万颌
髓秘妖峰鹅豪韩
1乐60费
JC/T 613—1995
5.3.6离心式管模装配后两跑轮与简体同轴度公差：直径不天于1000mm时为1mm，大于1000mml时为2 mm。两跑轮内缘面间距 S的尺寸极限偏差为_5.3.7管模组装后进行试运转时应平稳、无异常声。5.4外观要求
5.4.1管模表面应无毛刺、锐边、锈蚀及碰伤。5.4.2纵环向筋板配置平直。
5.4.3涂漆防锈应符合JC/T402规定。6试验方法
6.1对5.2.1.3条的检验，在半模45°～135°之间取3处沿素线方向用弦线拉紧，沿线测量间照，6.2对5.3.1茶的检验·管模组装前，对筒体合口内缘按5.2.1.3条要求和6.1条方法检验直线度，组装后，测量简体两端合口方向开口尺寸及垂直方向的内径，6.3对5.3.3条和5.3.4条的检验，管模组装后测量简体两端合缝间隙及端模与简体配合间隙。6.4对5.3.5条的检验，管模组装后,测量简体两端合缝错位。6.5对5.3.6条中同轴度的检验，管模组装后，借助专用夹具，将其置于机床或类似的旋转装置上测量。
6.6对5.3.7条的检验，管模组装后，胃制管机或类似的旋转装置上，加速至使用转速的0.5倍，持续逐转20 min,观察运转情况
7检验规则
7.1产品必须经制造厂检验部门检验合格，并签发合格证后方准出厂。7. 2 出前座对 5. 1 条~5. 3. 5 条、5. 4 条、8. 1 条,8. 2 条进行逐项检验7.3对5.3.条和5.3.7条进行抽检，7.3.1按投擀批量中同：规格产品的十分之一进行抽检，担不得少于1套7.3.2抽检的样品全部项目检验合格，判该批产品合格，如有一项不合格，则随机加借抽样检验，如合格,判该批产品合格，否则为不合格。8标志、包装、运输、贮存
B.1在管模明显位贸固定产品标牌，标牌应符合GB/T13306的规定，内容应包括a.
制造厂名称：
产品名称、型号和标推号#
外形尺小(直径×长度)；
出厂编号：
出厂日期，
f．商标。
8.2包装及随机文件应符合JC/T406的规定。8.3管模运输时应捆牢、楔紧、防止滚动。8.4管模应堆放在干燥、平整、坚实的场地上，堆放层数不得超过表5的规定，每层支撑部位之间用软木垫实,严禁半模堆放。
管模公称内径 D。
附加说明
JC/T 613—1995
100~600
700～1000
本标准由国家建材局建材机械标准化技术委员会提出并归口。1 000
本标准由北京市市政工程研究院负贵起草。参加起草的单位有：中国水泥制品工业协会排水管专业委员会苏州混凝土水泥制品研究院、常州建材设备厂、泰州建材机械厂、沧州市通用机械厂、常州市武进第二建材机械厂
本标准主要起草人许广存、温颂申、丛者彬、匡红杰、施栋梁张裕华、张伟。稚
鈺疲張科5
17bzw.cn脆黛藕筋
17izw.com脆熊峰
种铁煮韩藕顏
青他铁蜂
1颖60量
中华人民共和国建材
行业标准
混凝士和钢筋混凝土排水管钢模JC/T 613—1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政码，100045
话：68522118
中国标准出版社囊皇岛印刷广印刷新华书店北京发行所发行各地新华书店经售版专有木得翻印
开本880×12301/16印张3/4字数14千字1996 年 8 月第一版 1996 年 8 月第一次印刷印数1—2000
书号：1550662-10865
定价6.00
标目293--185
166519
