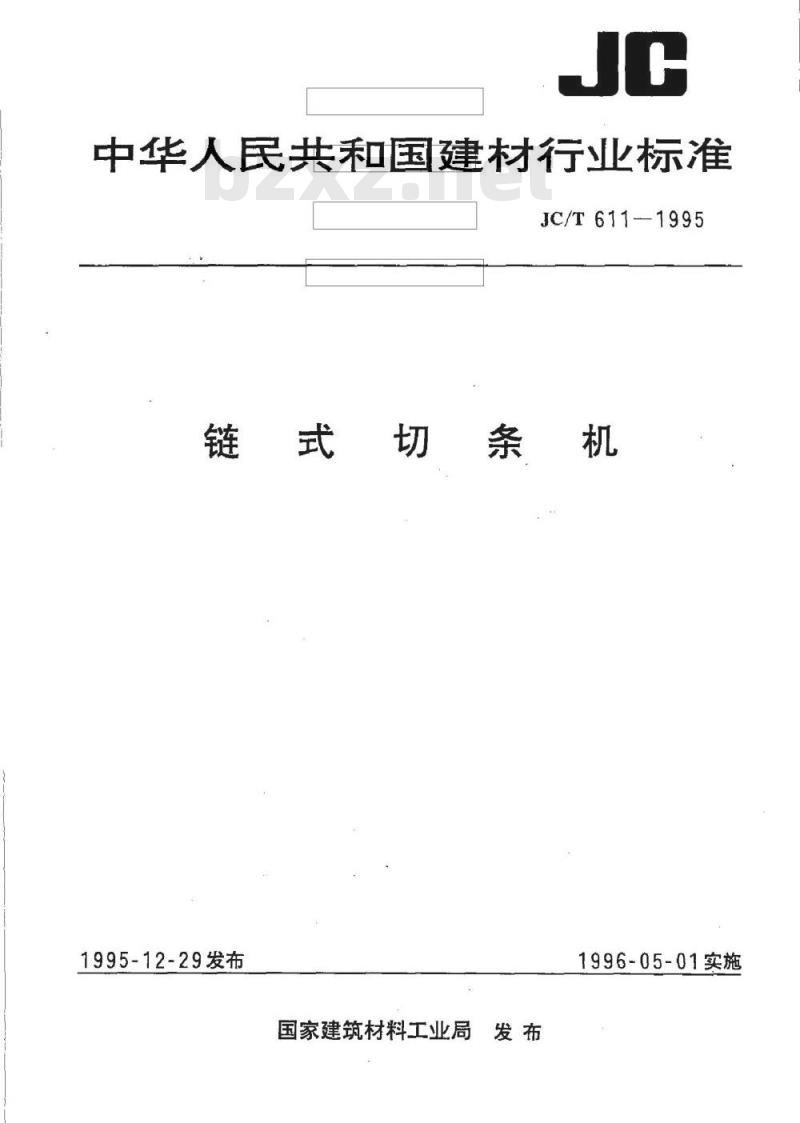

中华人民共和国建材行业标准
JC/T611--1995
链式切条机
1995-12-29发布
国家建筑材料工业局
1996-05-01实施

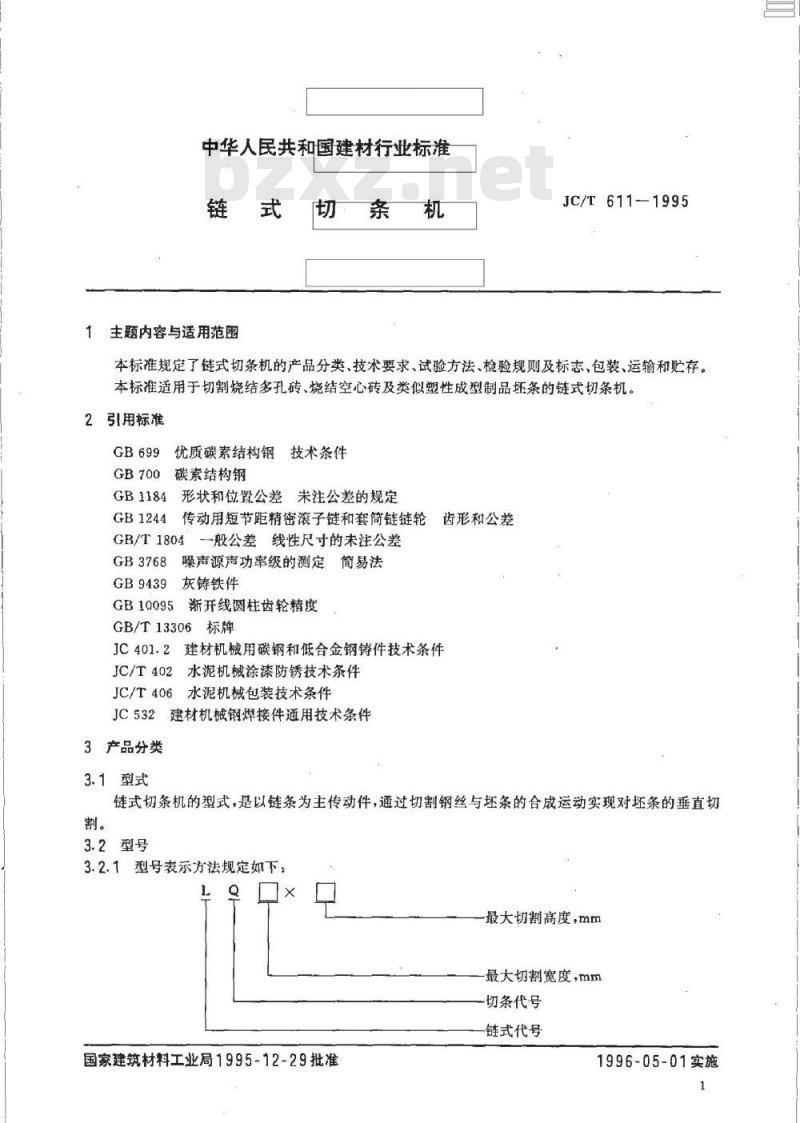

中华人民共和国建材行业标准
主题内容与适用范围
切条机
JC/T611-1995
本标准规定了链式切条机的产品分类、技术要求、试验方法、检验规则及标志，包装、运输和贮存。本标准适用于切割烧结多孔砖、烧结空心砖及类似塑性成型制品坏条的链式切条机。引用标准
GB699优质碳素结构钢技术条件
碳素结构钢
GB1184
形状和位置公差未注公差的规定GB1244
传动用短节距精密滚子链和套筒链链轮齿形和公差
GB/T1804
GB3768
GB9439
GB10095
一般公差线性尺寸的未注公差
噪声源声功率级的测定简易法
灰铸铁件
渐开线圆柱齿轮精度
GB/T13306标牌
JC401，2建材机械用碳钢和低合金钢铸件技术条件JC/T402
JC/T406
水泥机械涂漆防锈技术条件
水泥机械包装技术条件
JC532建材机械钢焊接件通用技术条件3产品分类
3.1型式
链式切条机的型式，是以链条为主传动件，通过切割钢丝与坏条的合成运动实现对坏条的垂直切割。
3.2型号
3.2.1型号表示方法规定如下：
最大切割高度，mm
最大切割宽度，mm
一切条代号
链式代号
国家建筑材料工业局1995-12-29批准1996-05-01实施
JC/T611-1995

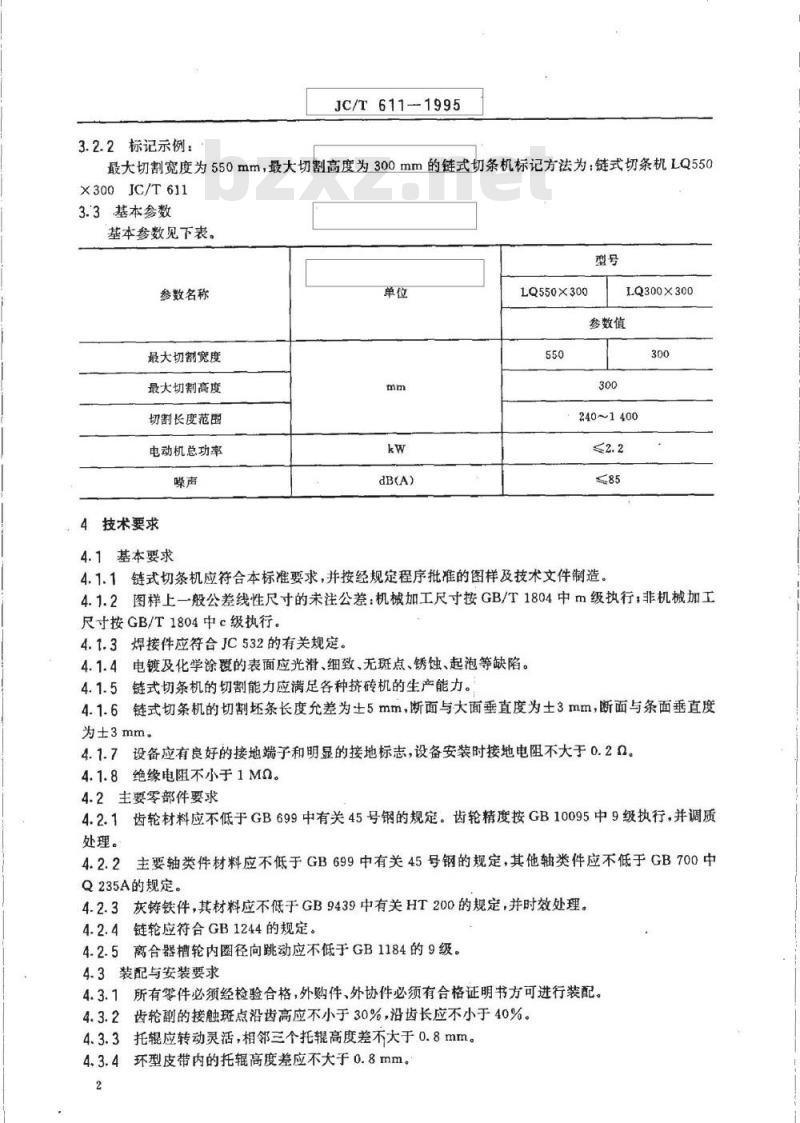

3.2.2标记示例：
最大切割宽度为550mm，最大切割高度为300mm的链式切条机标记方法为：链式切条机LQ550X300JC/T611
3.3基本参数
基本参数见下表。
参数名称
最大切割宽度
最大切割高度
切割长度范围
电动机总功率
4技术要求
4.1基本要求
LQ550X300
LQ300X300
参数值
240~1400
4.1.1链式切条机应符合本标准要求，并按经规定程序批准的图样及技术文件制造。300
4.1.2图样上一般公差线性尺寸的未注公差：机械加工尺寸按GB/T1804中m级执行，非机械加工尺寸按GB/T1804中c级执行。
4.1.3焊接件应符合JC532的有关规定。4.1.4电镀及化学涂的表面应光滑、细致、无斑点、锈蚀、起泡等缺陷。4.1.5链式切条机的切割能力应满足各种挤砖机的生产能力。4.1.6链式切条机的切割坏条长度允差为土5mm，断面与大面垂直度为土3mm，断面与条面垂直度为士3mm，
4.1.7设备应有良好的接地端子和明显的接地标志，设备安装时接地电阻不大于0.2Q。4.1.8绝缘电阻不小于1M0。
4.2主要零部件要求
4.2.1齿轮材料应不低于GB699中有关45号钢的规定。齿轮精度按GB10095中9级执行，并调质处理。
4.2.2主要轴类件材料应不低于GB699中有关45号钢的规定，其他轴类件应不低于GB700中Q235A的规定。
4.2.3灰铸铁件，其材料应不低于GB9439中有关HT200的规定，并时效处理。4.2.4链轮应符合GB1244的规定。4.2.5离合器槽轮内圈径向跳动应不低于GB1184的9级。4.3装配与安装要求
4.3.1所有零件必须经检验合格，外购件、外协件必须有合格证明书方可进行装配。4.3.2齿轮副的接触斑点沿齿高应不小于30%，沿齿长应不小于40%。4.3.3托辊应转动灵活，相邻三个托辊高度差不大于0.8mm。4.3.4环型皮带内的托辊高度差应不大于0.8mm。2
JC/T611—1995

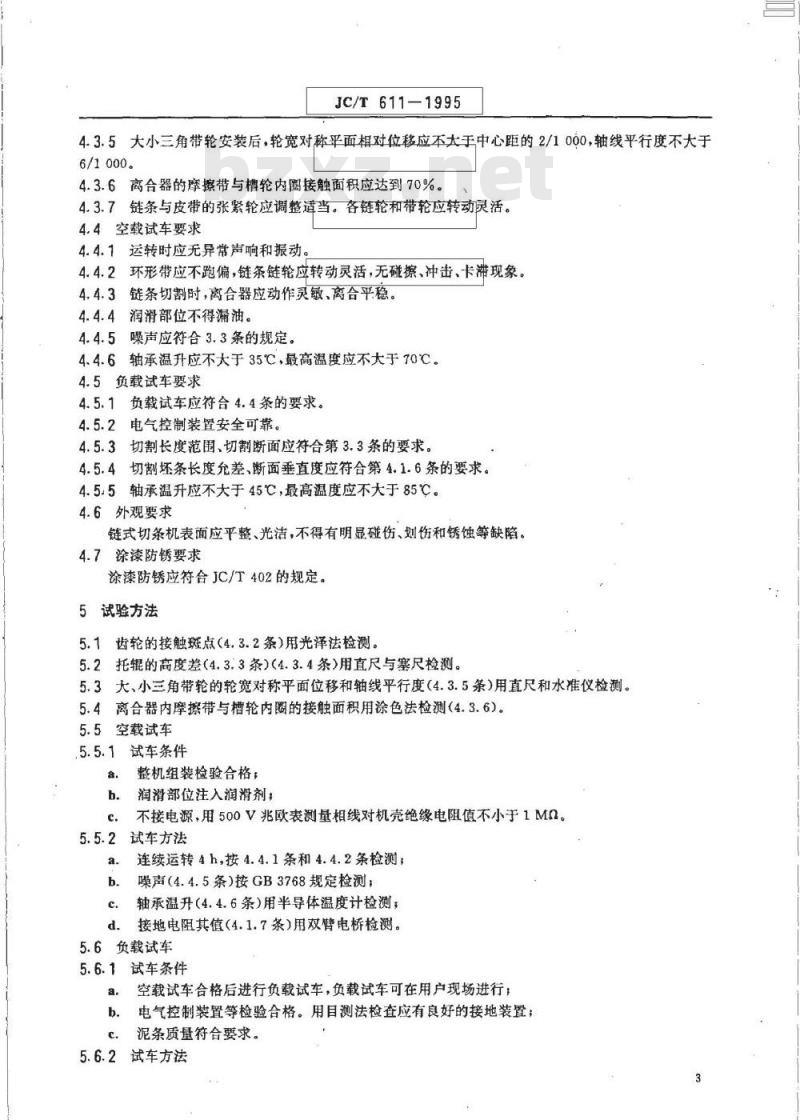

4.3.5大小三角带轮安装后，轮宽对称平面相对位移应不大于中心距的2/1000，轴线平行度不大于6/1000。
4.3.6离合器的摩擦带与槽轮内圈接触面积应达到70%。4.3.7链条与皮带的张紧轮应调整适当。各链轮和带轮应转动灵活。4.4空载试车要求
4.4.1运转时应无异常声响和振动。4.4.2环形带应不跑偏，链条链轮应转动灵活，无碰擦、冲击、卡滞现象4.4.3链条切割时，离合器应动作灵敏、离合平稳。4.4.4润滑部位不得漏油。
4.4.5噪声应符合3.3条的规定。4.4.6轴承温升应不大于35℃，最高温度应不大于70℃。4.5负载试车要求
4.5.1负载试车应符合4.4条的要求。4.5.2电气控制装置安全可靠。
4.5.3切割长度范围、切割断面应符合第3.3条的要求。4.5.4切割坏条长度允差，断面垂直度应符合第4.1.6条的要求。4.5.5轴承温升应不大于45℃，最高温度应不大于85℃。4.6外观要求
链式切条机表面应平整、光洁，不得有明显碰伤、划伤和锈蚀等缺陷。4.7涂漆防锈要求
涂漆防锈应符合JC/T402的规定。5试验方法
5.1齿轮的接触斑点（4.3.2条）用光泽法检测。5.2托辊的高度差（4.3.3条)（4.3.4条）用直尺与塞尺检测。5.3大、小三角带轮的轮宽对称平面位移和轴线平行度（4.3.5条）用直尺和水准仪检测。5.4离合器内摩擦带与槽轮内圈的接触面积用涂色法检测（4.3.6)。5.5空载试车
5.5.1试车条件
整机组装检验合格；
润滑部位注入润滑剂；
不接电源，用500V兆欧表测量相线对机壳绝缘电阻值不小于1Ma。5.5.2试车方法
连续运转4h，按4.4.1条和4.4.2条检测；噪声（4.4.5条）按GB3768规定检测；轴承温升（4.4.6条)用半导体温度计检测；接地电阻其值（4.1.7条）用双臂电桥检测。5.6负载试车
5.6.1试车条件
空载试车合格后进行负载试车，负载试车可在用户现场进行：a.
电气控制装置等检验合格。用目测法检查应有良好的接地装置；b.
泥条质量符合要求。
5.6.2试车方法

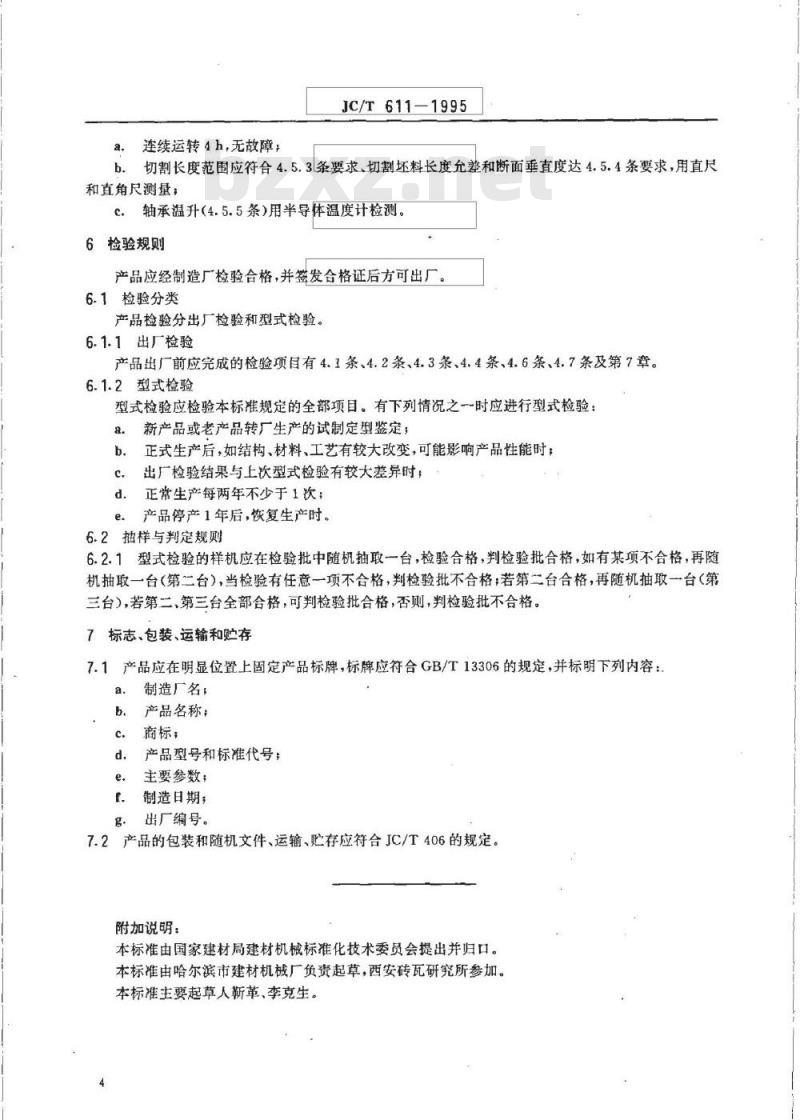

连续运转4h，无故障；
JC/T611-1995
切割长度范围应符合4.5.3条要求、切割坏料长度允差和断面垂直度达4.5.4条要求，用直尺b.
和直角尺测量；
轴承温升（4.5.5条）用半导体温度计检测。6检验规则
产品应经制造厂检验合格，并签发合格证后方可出厂。6.1检验分类
产品检验分出厂检验和型式检验。6.1.1出厂检验
产品出厂前应完成的检验项目有4.1条、4.2条、4.3条、4.4条、4.6条、4.7条及第7章。6.1.2型式检验
型式检验应检验本标准规定的全部项目。有下列情况之一时应进行型式检验：a.
新产品或老产品转厂生产的试制定型鉴定，正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；b.
出广检验结果与上次型式检验有较大差异时；c.
d。正常生产每两年不少于1次；产品停产1年后，恢复生产时。
6.2抽样与判定规则
6.2.1型式检验的样机应在检验批中随机抽取一台，检验合格，判检验批合格，如有某项不合格，再随机抽取一台（第二台），当检验有任意一项不合格，判检验批不合格；若第二台合格，再随机抽取一台（第三台），若第二，第三台全部合格，可判检验批合格，否则，判检验批不合格。7标志、包装、运输和贮存
7.1产品应在明显位置上固定产品标牌，标牌应符合GB/T13306的规定，并标明下列内容：制造厂名；
产品名称：
商标，
产品型号和标准代号：
主要参数；
制造日期；
出厂编号。
7.2产品的包装和随机文件、运输、贮存应符合JC/T406的规定。附加说明：
本标准由国家建材局建材机械标准化技术委员会提出并归口。本标准由哈尔滨市建材机械厂负起草，西安砖瓦研究所参加。本标准主要起草人靳革、李克生。中华人民共和国建材
