【建筑材料行业标准(JC)】 膨润土

中华人民共和国建材行业标
JC/T592—1995
1995-07-28发布
Bentonite
国家建筑材料工业厨
1996-01-01实施

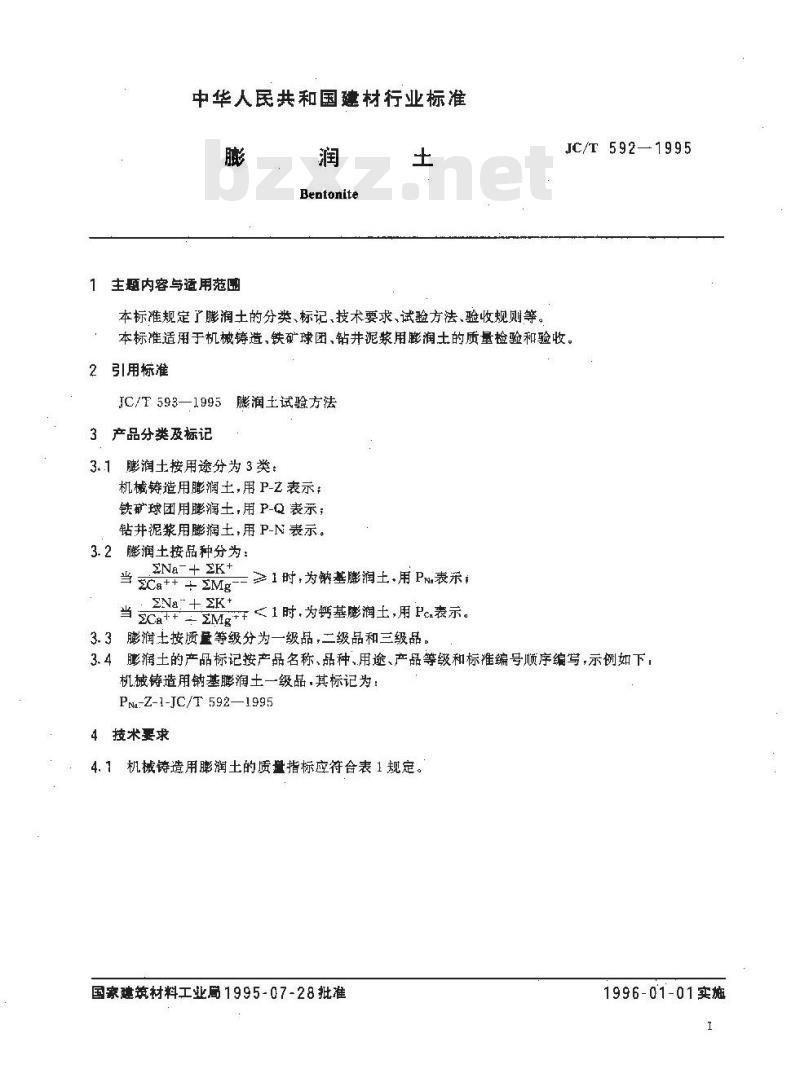

中华人民共和国建材行业标准
主题内容与适用范围
Bentonite
本标准规定了膨润土的分类、标记、技术要求、试验方法、验收规则等。JC/T 592—1995
本标准适用于机械铸造、铁矿球团、钻井泥浆用膨润土的质量检验和验收。2引用标准
JC/T593—1995膨润土试验方法
3产品分类及标记
3.1膨润土按用途分为3类：
机械铸造用膨润土,用 P-Z表示:铁矿球团用膨润土,用 P-Q 表示;钻井泥浆用膨润土,用 P-N 表示。3.2膨润土按品种分为：
ENa-+ EK+
SCa+++EMg
≥1时,为基膨润土,用 Pn表呆；ENa'+ EK+
当 2C±2Mg-+ <1 时,为钙基膨润土,用 Pec表示。3.3膨润士按质量等级分为一级品，二级品和三级品。3.4膨润土的产品标记按产品名称、品种、用途、产品等级和标准编号顺序编写，示例如下，机械铸造用钠基膨润土一级品.其标记为：PNa-Z-1-JC/T 592—1995
4技术要求

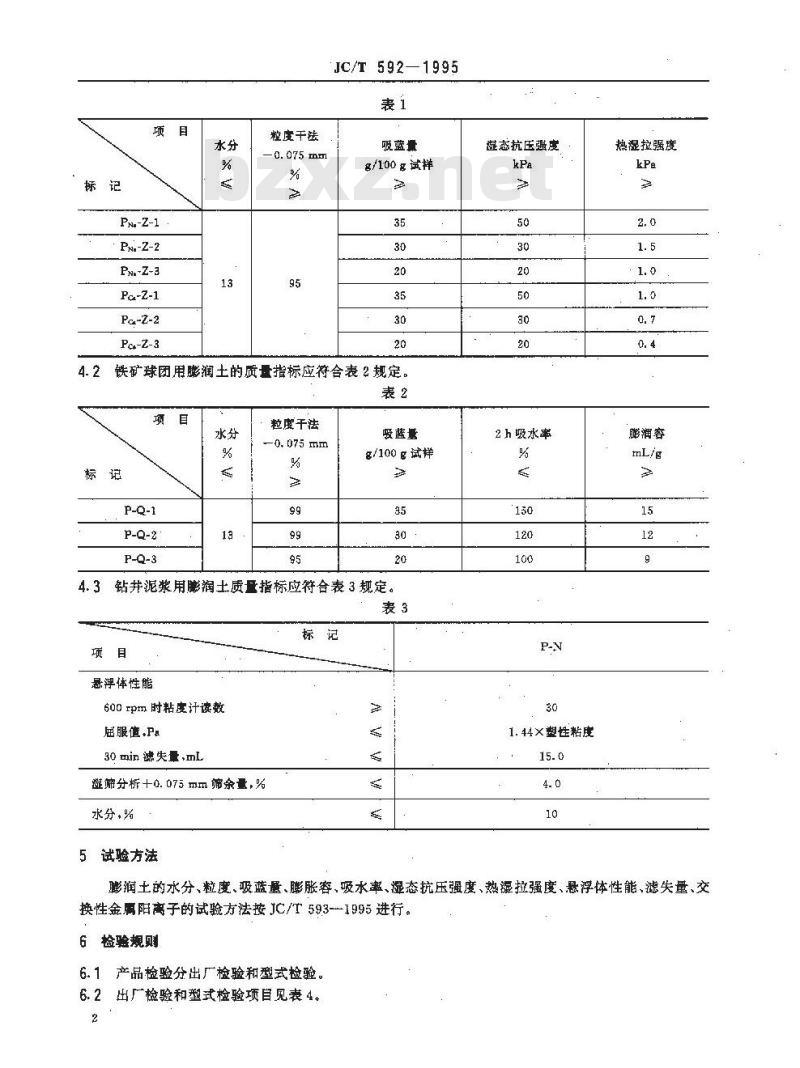

机械铸造用膨润土的质量指标应符合表 1规定。4.1
国家建筑材料工业局1995-07-28批准1996-01-01实施
Pn-Z-1
Pn-Z-2
Pa-z-1
Pe-Z-2
Pc-Z-3
粒度干法
JC/T592—1995
吸蓝量
g/100g试样
铁矿球团用膨润土的质量指标应符合表2规定。表2
粒度干法
g/100g试样
4.3钻并泥浆用膨润土质量指标应符合表3规定。表3
悬率体性能
600rpm时粘度计读数
屈服值,Pa
30min滤失量，mL
避筛分析十0. 075 双m筛余量,%水分，
5试验方法
避态抗压强度
2 h吸水率
1. 44 X塑性粘度
热湿拉强度
膨润容
膨润土的水分、粒度、吸蓝量、膨胀容、吸水、湿态抗压强度、热凝拉强度、悬浮体性能、滤失量、交换性金属阳离子的试验方法按JC/T593-1995进行。6检验规则

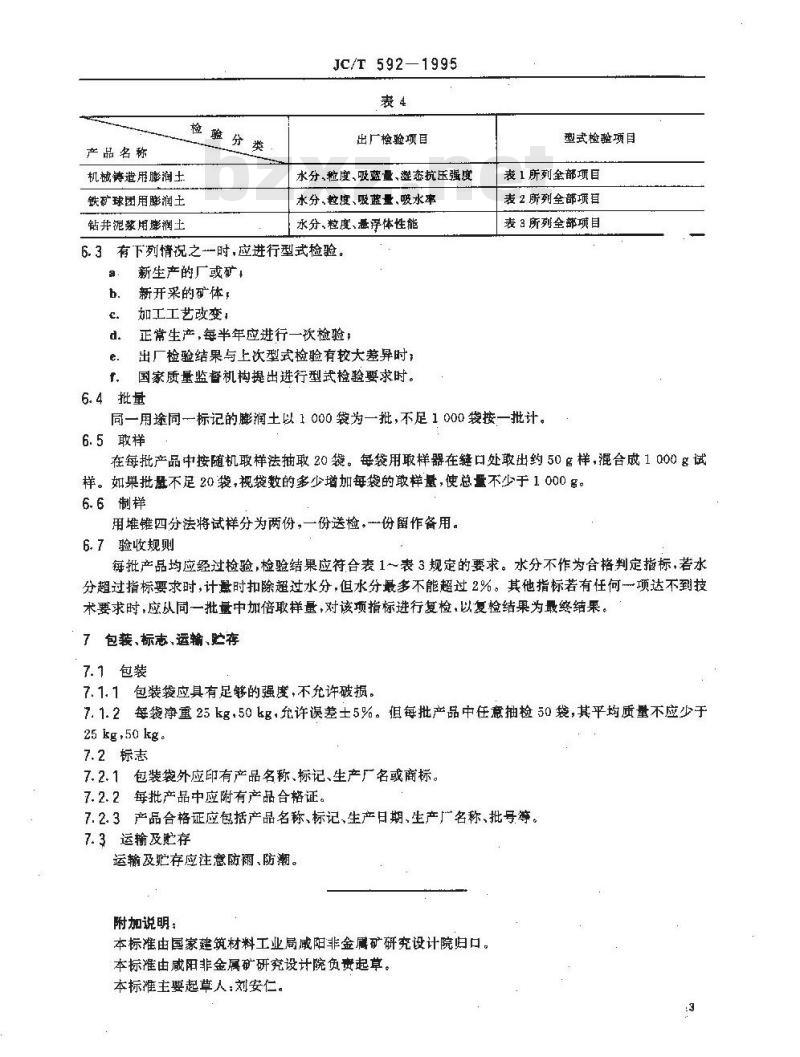

6.1产品检验分出厂检验和型式检验，6.2出厂检验和型式检验项目见表4。2
产品名称
机械铸造用膨润土
铁矿球团用膨润土
钻井泥浆用膨润土
JC/T 592—1995
出厂检验项目
水分、粒度、吸蓝量、凝态抗压强度水分、粒度、吸蓝量、吸水率
水分、粒度、基浮体性能
6.3有下列情况之一时，应进行型式检验。a
新生产的厂或矿，
新开采的矿体，
如工工艺改变，
正常生产，每半年应进行一次检验；出厂检验结果与上次型式检验有较大差异时：国家质量监暂机构提出进行型式检验要求时。6.4批量
型式检验项目
表1所列全部项目
表 2 所列全部项耳
表 3 所列全部项目
同一用途同一标记的膨润土以1000袋为一批，不足1000袋按一批计。6.5敢样
在每批产品中按随机取样法抽取20袋。每袋用取样器在缝口处取出约50g样，混合成1Q00g试样。如果批量不足20袋，视袋数的多少增加每袋的取样量，使总量不少于1000g。6.6制样
用堆锥四分法将试样分为两份，一份送检，份留作备用。6.7验收规则
每批产品均应经过检验，检验结果应符合表1表3规定的要求。水分不作为合格判定指标，若水分超过指标要求时，计最时扣除超过水分，但水分最多不能超过2%。其他指标若有任何项达不到技术要求时，应从同一批量中加倍取样量，对该项指标进行复检，以复检结果为最终结果。7包装、标志、运输、贮存
7.1包装此内容来自标准下载网
7.1.1包装袋应具有足够的强度，不允许破损。7.1.2每袋净重25kg.50kg，允许误差士5%。但每批产品中任意抽检50我，其平均质量不应少于25 kg.50 kg.
7.2标志
7.2.1包装袋外应印有产品名称、标记、生产厂名或商标。7.2.2每批产品中应附有产品合格证。7.2.3产品合格证应包括产品名称、标记、生产日期、生产厂名称、批号等。7.3运输及贮存
运输及贮存应注意防雨、防潮。附加说明：
本标准由国家建筑材料工业局戚阳非金属矿研究设计院归口。本标准由威阳非金属矿研究设计院负责起草。本标准主要起草人：刘安仁。
中华人民共租国建材
行业标准
JC/T 592--1995
中国标推出版社出版
北京复兴门外三业河北街16号
邮政码;100045
话：8522112
中国标准出版杜业皇岛印刷厂印射新华书店北京发行所发行
各地新华书店经售
随权专有不体制印
开本880×12301/16
印张1/2
字数6千宇
1996 年 2 月第一版 1996 年 2 月第一次印刷印数 1—1 500
书号：155066-2-10147
7 定价 3. 00 元
.标自282—55
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
