【建筑材料行业标准(JC)】 湿磨云母粉

中华人民共和国建材行业标准
JC/T596-1995
湿磨云
1995-10-12发布
1996-03-01实施
国家建筑材料工业局发布
准摄he
多美标科免费下车
JC/T596--1995

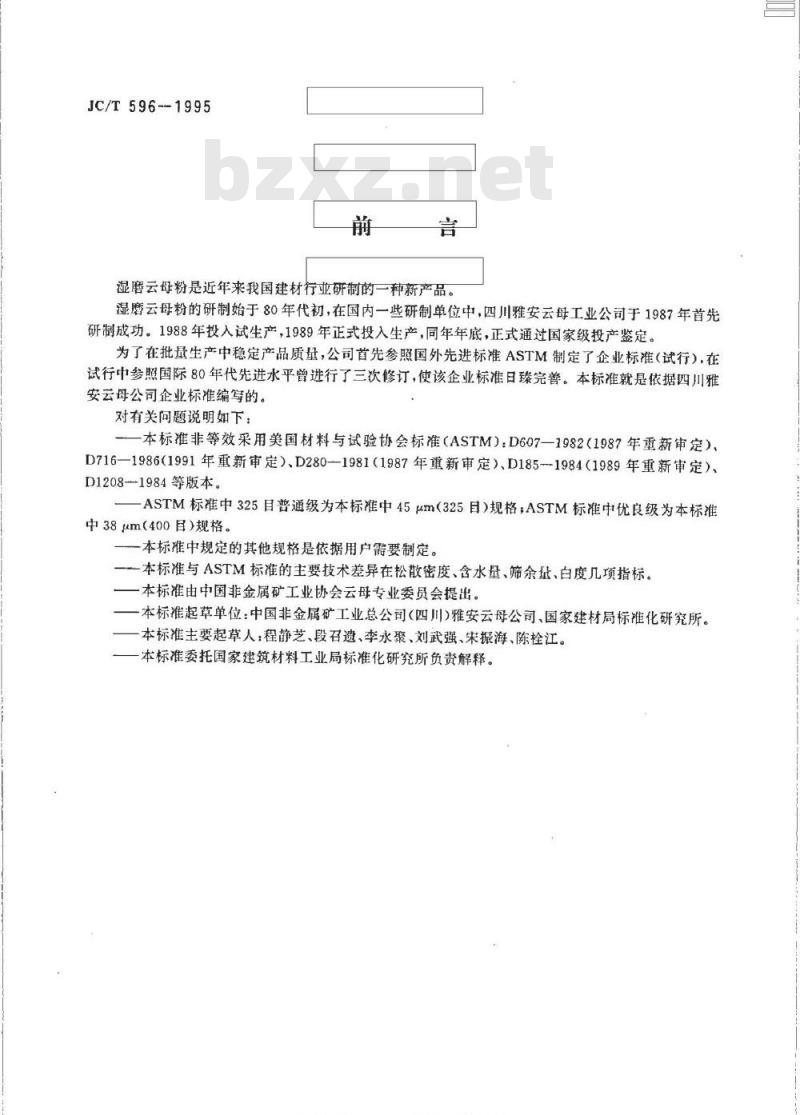

湿磨云母粉是近年来我国建材行业研制的一种新产品。湿磨云母粉的研制始于80年代初，在国内一些研制单位中，四川雅安云母工业公司于1987年首先研制成功。1988年投入试生产，1989年正式投入生产，同年年底，正式通过国家级投产鉴定。为了在批量生产中稳定产品质，公司首先参照国外先进标准ASTM制定了企业标准（试行），在试行中参照国际80年代先进水平曾进行了三次修订，使该企业标准日臻完普。本标准就是依据四川雅安云母公司企业标准编写的。
对有关问题说明如下：
本标准非等效采用美国材料与试验协会标准（ASTM)：D607一1982（1987年重新审定）、D716—1986（1991年重新审定）、D280—1981（1987年重新审定）、D185-1984（1989年重新审定）D1208-1984等版本。
ASTM标准中325目普通级为本标准中45um325目）规格：ASTM标准中优良级为本标准中38μm（400日）规格。
一本标准中规定的其他规格是依据用户需要制定。-本标准与ASTM标准的主要技术差异在松散密度、含水量、筛余量、白度几项指标。一本标准由中国非金属矿工业协会云母专业委员会提出。一本标准起草单位：中国非金属矿工业总公司（四川）雅安云母公司、国家建材局标准化研究所。本标准主要起草人：程静芝、段召遗、李永聚、刘武强、宋振海、陈栓江。本标准委托国家建筑材料工业局标准化研究所负资解释。1范围

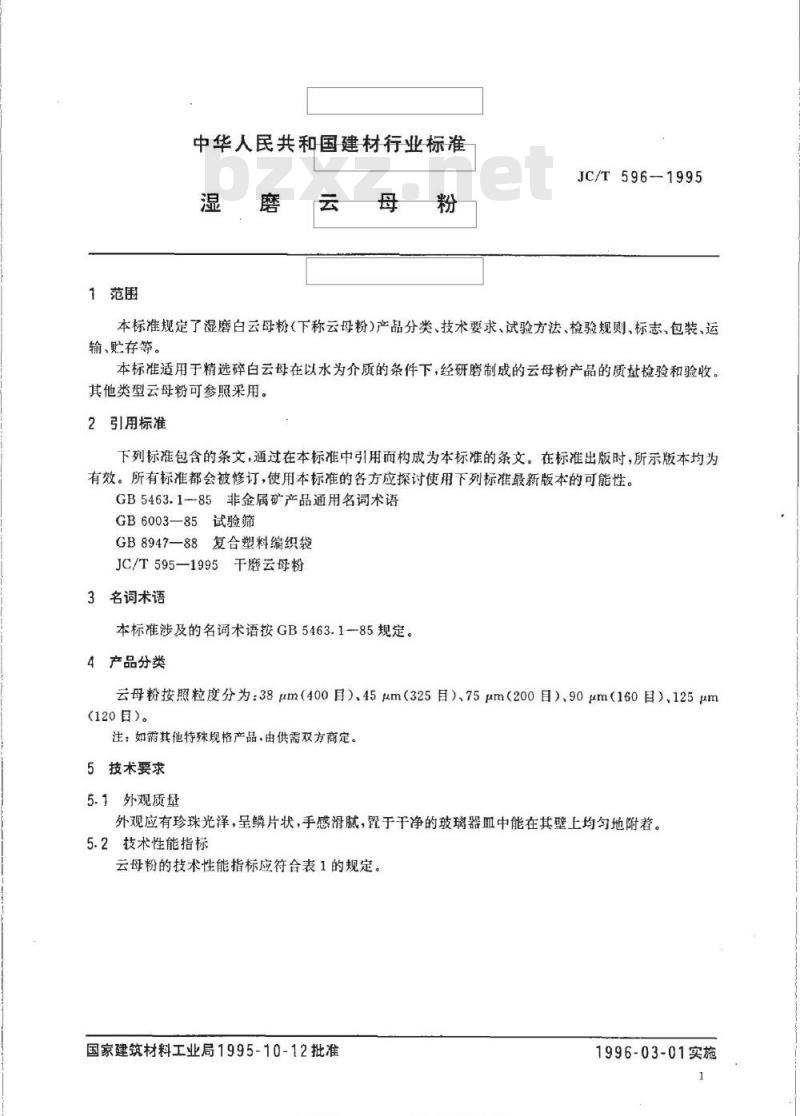

中华人民共和国建材行业标准
JC/T596-1995
本标准规定了湿磨白云母粉（下称云母粉）产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。
本标准适用于精选碎白云母在以水为介质的条件下，经研磨制成的云母粉产品的质量检验和验收。其他类型云母粉可参照采用。
2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5463.1-85非金属矿产品通用名词术语GB6003—85试验筛
GB8947—88复合塑料编织袋
JC/T595—1995干磨云母粉
3名词术语
本标准涉及的名词术语按GB5463.1-85规定。4产品分类
云母粉按照粒度分为：38μm（400月）、45μm（325目）、75μm（200目）、90μm（160目）、125μm（120日）。
注：如需其他特殊规格产品，由供需双方商定。5技术要求
5.1外观质量
外观应有珍珠光泽，呈鳞片状，手感滑腻，置于干净的玻璃器耻中能在其壁上均匀地附着。5.2技术性能指标
云母粉的技术性能指标应符合表1的规定。国家建筑材料工业局1995-10-12批准准授投图
各生标注行业统免费下载
1996-03-01实施

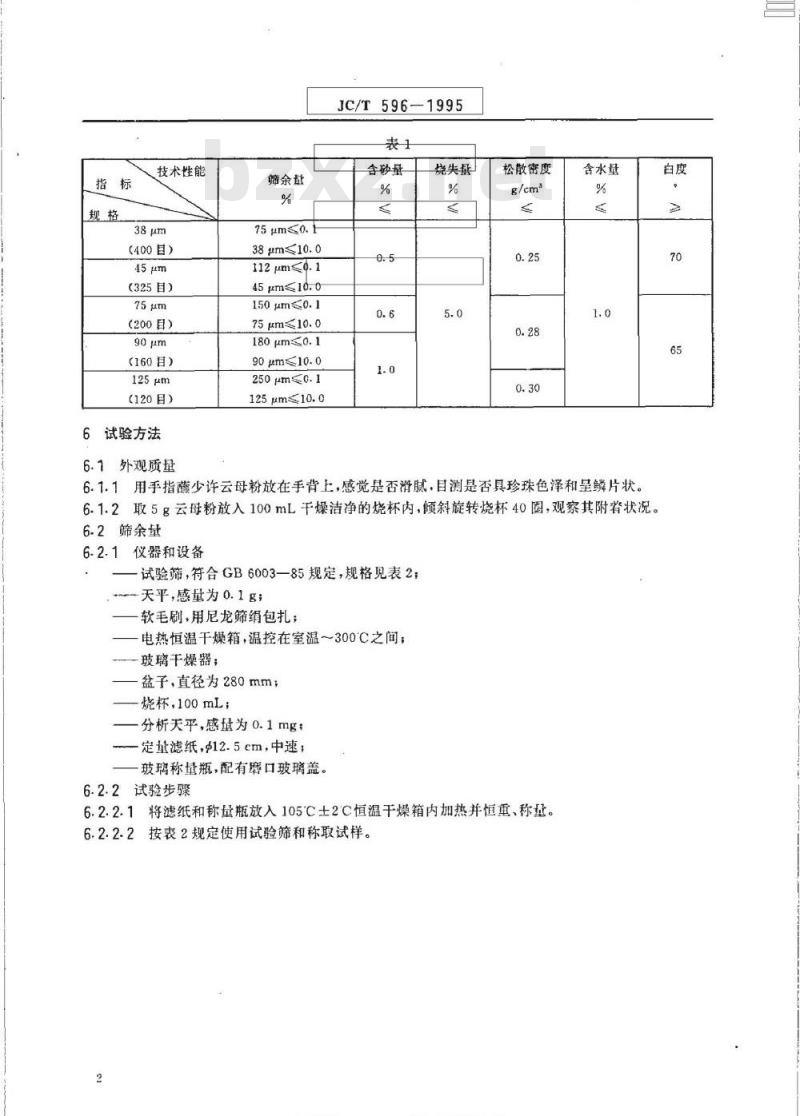

技术性能
（400日）
（325目）
（200日）
90 μm
（160日）
125μm
（120目）
6试验方法
6.1外观质量
筛余敏
38gm≤10.0
112μm<0.1
45μm≤10.0
150μm≤0.1
75mm≤10.0
180μm≤0.1
90μm10.0
250μm≤0.1
125μm≤10.0
JC/T596-1995
含砂量
烧失景
松散密度
含水量
6.1.1用手指蘸少许云母粉放在手背上，感觉是否滑腻，目测是否具珍珠色泽和呈鳞片状。6.1.2取5g云母粉放入100mL干燥洁净的烧杯内，倾斜旋转烧杯40图，观察其附着状况。6.2筛余量
6.2.1仪器和设备wwW.bzxz.Net
试验筛，符合GB6003一85规定，规格见表2；-天平，感量为0.1g；
软毛刷，用尼龙筛绢包扎；
电热恒温干燥箱，温控在室温～300℃之间；-玻璃干燥器；
盆子，直径为280mm；
烧杯，100mL；
分析天平，感量为0.1mg；
一定量滤纸，12.5cm，中速；
玻璃称量瓶，配有磨口玻璃盖。6.2.2试验步骤
6.2.2.1将滤纸和称量瓶放入105℃C士2C恒温干燥箱内加热并恒重、称量。6.2.2.2按表2规定使用试验筛和称取试样。2
产品规格
38μm（400日）
45μm（325日）
75μm（200日）
90μm（160日）
125μm（120日）
JC/T596—1995

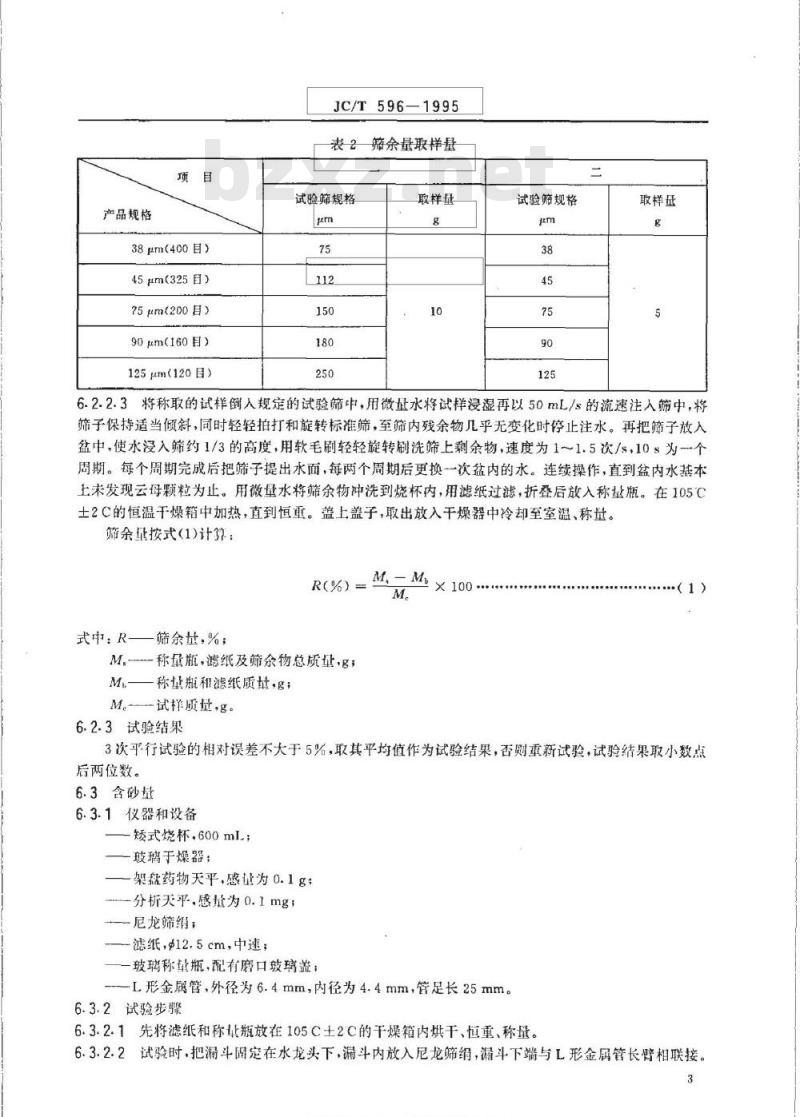

表2筛余量取样量
试验筛规格
取样量
试验筛规格
取样量
6.2.2.3将称取的试样倒入规定的试验筛中，用微水将试样浸湿再以50mL/s的流速注入筛中，将筛子保持适当倾斜，同时轻轻拍打和旋转标准筛，至筛内残余物几乎无变化时停止注水。再把筛子放入盆中，使水浸入筛约1/3的高度，用软毛刷轻轻旋转刷洗筛上剩余物，速度为1～1.5次/s，10s为一个周期。每个周期完成后把筛子提出水面，每两个周期后更换一次盆内的水。连续操作，直到盆内水基本上未发现云母颗粒为止。用微量水将筛余物冲洗到烧杯内，用滤纸过滤，折叠后放入称基瓶。在105℃土2C的恒温干燥箱中加热，直到恒重。盖上盖子，取出放入干燥器中冷却至室温、称量。筛余量按式(1)计算：
M-M×100
式中：R——筛余基，%；
M.称量瓶.滤纸及筛余物总质量.，Mu—称量瓶和滤纸质址·g;
M试样质量.g。
6.2.3试验结果
3次平行试验的相对误差不大于5%，取其平均值作为试验结果，否则重新试验，试验结果取小数点后两位数。
6.3含砂量
6.3.1仪器和设备
一矮式烧杯，600mL；
一玻璃于燥器；
架短药物天平，感基为0.1g；
一分析天平，感量为0.1mg；
一尼龙筛绢；
滤纸，12.5cm，中速；
玻璃称盐瓶，配有磨口玻璃盖；一L形金刷管、外径为6.4mm，内径为4.4mm，管足长25mm。6.3.2试验步骤
6.3.2.1先将滤纸和称量瓶放在105℃土2℃的干燥箱内烘干、恒重、称量。6.3.2.2试验时.把漏斗固定在水龙头下，漏斗内放入尼龙筛绢，漏斗下端与L形金屑管长臂相联接，3
标连授报图品n各美标准行业型党下载JC/T596-1995
取10g试样放入烧杯内，加100mL水然后摇动烧杯，使云母粉分散为止。6.3.2.3将L形金属管的长臂垂直立放在烧杯内，使管与烧林壁之间均留有间隙，（见图1）。使通过漏斗的水以800mL/min的流速注入，反复淘洗。当烧杯内的水质地呈清洁时，停止放水，倒出部分水，再次摇动烧杯，按上述方法反复淘洗3欣，直至剩余物中基本不含云母时，用滤纸过滤剩余物，把滤纸和剩余物放到已恒重的称量瓶里，在105℃士2℃的烘箱内烘干至恒重，取出放入于燥器中冷却至室温、称量。
含砂量按式（2)计算：
式中：G含砂量，%；
Ma-滤纸、称量瓶及砂石质量，g：M。—-滤纸、称量瓶的质量，g：M—试样质量，g。
6.3.3试验结果
（2）
同一试样进行两个平行试验。如其结果误差不大于10%，取其算术平均值为测试结果，否则重新测定。试验结果取小数点后两位数。25mm
图1含砂量试验装置图
1~L形金属管；2一烧杯
6.4烧失量
6.4.1仪器和设备
电热恒温干燥箱，温控在室温～300C之间；分析天平，感量为0.1mg；
一瓷埚，40mL：
-茂福炉，温控在室温～1100C；一玻璃干燥器。
6.4.2试验步骤
称取经过105℃土2℃下加热2h后的干燥试样5g，精确到0.1mg，放入已恒重的瓷中。再将瓷埚放入茂福炉，在900℃士20C的温度下灼烧20min，放入干燥器内冷却至室温、称量。再在950℃JC/T596—1995
土20℃的温度下加热10min，放入干燥器内冷却至室温称量烧失量按式（3)计算：
式中：L烧失量，%；
M.试样的灼烧后质量.g
一试样的原质基，g。
6.4.3试验结果
取两次平行试验结果的平均值作为该试样的烧失量，试验结果取小数点后两位数。6.5松散密度
6.5.1仪器和设备
试验筛450μm，符合GB6003一85规定；一量简，50cm；
软毛刷；
天平，感址为0.1mg：
一直尺。
6.5.2试验步骤
（3）
把试验筛定置在筛子架上，放在距长筒顶部约20mm的高处，将云母粉试样放入试验筛上。用软毛刷均匀地剧试样，直到试样装满量筒稍超出些为止。用直尺轻轻刮去多余的云母粉试样（整个过程不能使试验装置受到震动),放在天平上称量。松散密度按式(4)计算：
式中：p——松散密度，g/cm，
M试样和量简质量，g:
M—量筒质量+g:
V-量简容积，cm。
6.5.3试验结果
（4）
同一试样做两个平行试验，两次测量结果不超过其平均值的5%，取其算术平均值为测试结果，否则重新测定。试验结果取小数点后三位数。6.6含水量
含水量试验见JC/T595—19956.6条规定。6.7白度
白度试验见JC/T595--19956.7条规定。7检验规则
7.1批量
同一规格产品5t为一批量，不足5t者也作为一批。7.2抽样
标源控控图活
单标准行业济制业费
JC/T596-1995
抽样按包装种类分别进行，20kg/袋、25kg/袋包装采用随机抽样，每批抽取袋数应不少于总袋数的10%。用抽样探针从每袋上、中、下及周围部位任取试样，每批试样量不少于2kg。将抽取的样品按批混合均匀，用锥堆四分法缩分，取对角线数量为一个试样（共两个试样），一份作为检验试样，另一份作为备样。测含水基的试样在缩分后应立即密封7.3湿磨云母粉的检验分为出厂检验和型式检验7.3.1出厂检验
出厂检验按表3规定的项目进行检验。表3
7.3.2型式检验
有下列情况之一时，产品应进行型式检验：项目
外观质量
筛余基
含砂量
含水盐
一新产品或者老产品转厂生产的试制定型鉴定：正式生产后原材料工艺有较大改变时；停产半年以上恢复生产时；
-出厂检验结果与上次型式检验有较大差异时；一在正常生产时，每年检验一次；国家质量监督部门和使用单位提出型式检验要求时。型式检验按第5章规定全检。
7.4判定规则
见JC/T595—19957.4条规定。
8标志、包装、运输与贮存
8.1标志
见JC/T595—19958.1条规定。
8.2包装
按表4规定。
产品规格，um
384575
出口产品包装由供需双方商定。8.3运输
每袋净重
25kg±0.2kg
20kg±0.2kg
试验方法
包装材料
两层包装：内袋为PVC工模袋，外袋为PP或PE复合塑料编织袋
见JC/T595—19958.3条规定
8.4贮存
见JC/T595—19958.4条规定。
JC/T596—1995
标准技损图品各美标准行业盗型章下车中华人民共和国建材
行业标准
磨云母
JC/T596--1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×1230
印张3/4
字数14千字
1996年8月第一版
1996年8月第一次印刷
印数1-1000
标日289--137
技指各美标准行业洗料燃奇下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
