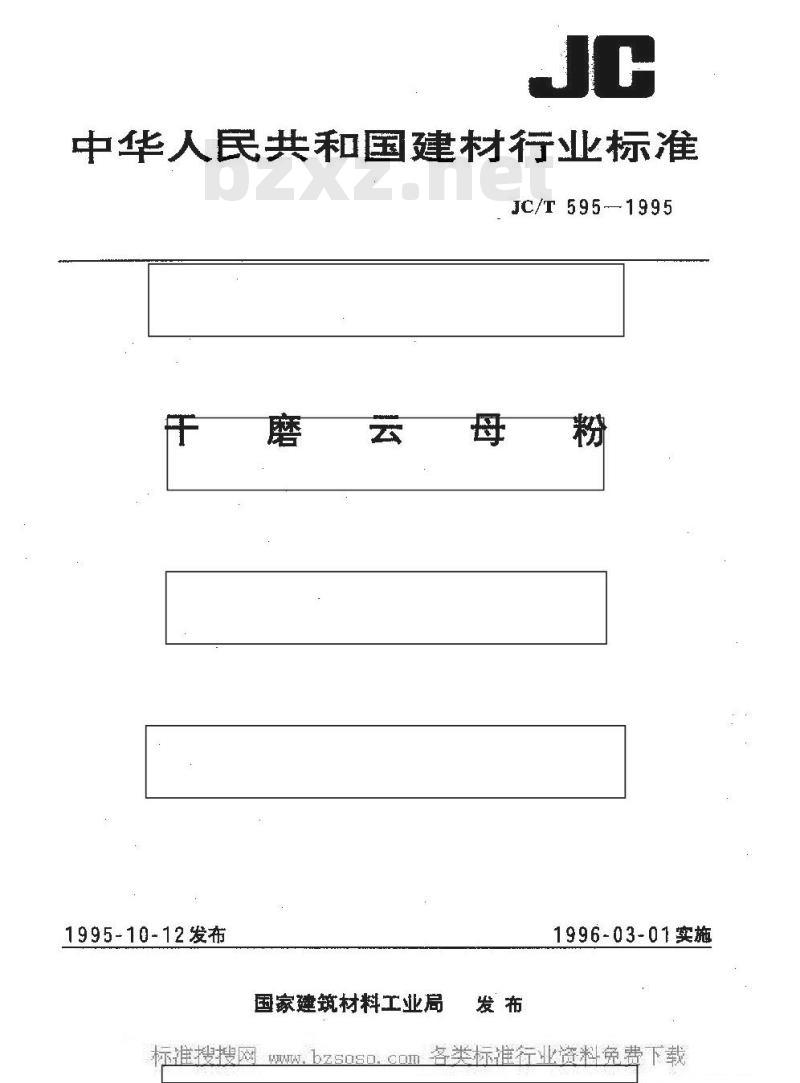

【建筑材料行业标准(JC)】 干磨云母粉

中华人民共和国建材行业标准
JC/T 595-—1995
干磨云母粉
1995-10-12发布
国家建筑材料工业局发布
1996-03-01实施
示准搜搜网JC/T595—1995

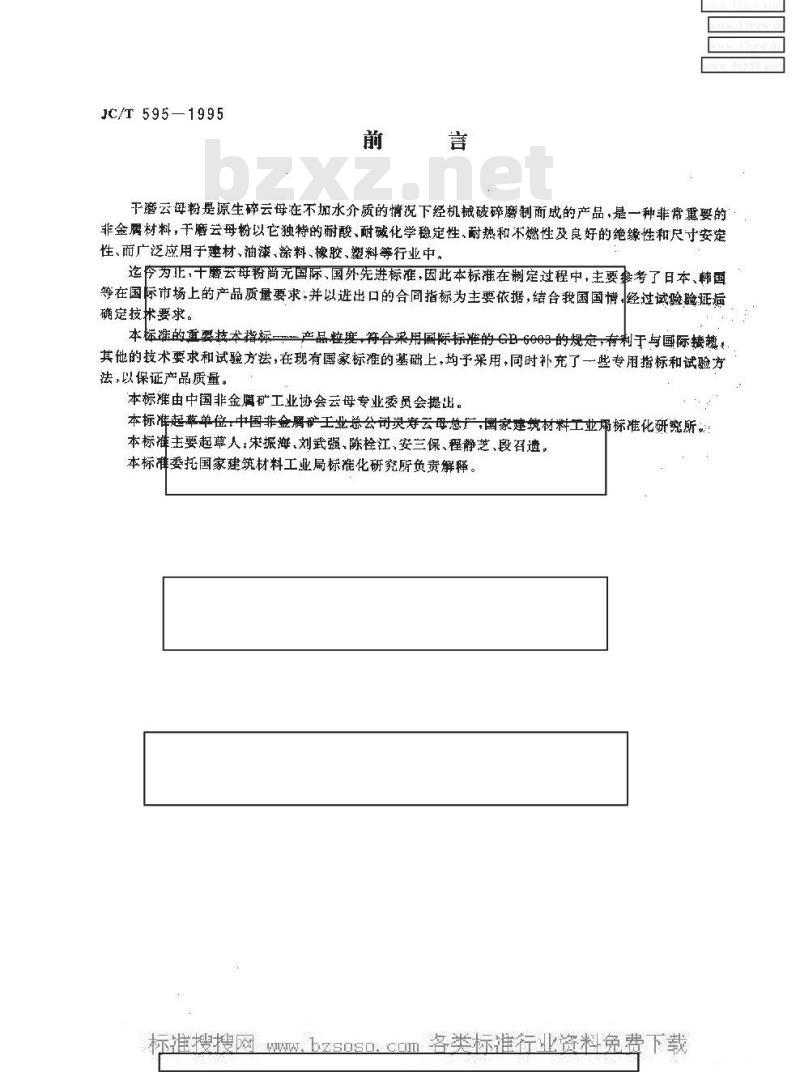

干磨云母粉是原生碎云母在不加水介质的情况下经机械破碎磨制面成的产品，是一种非常重要的非金网材料，干磨云母粉以它独特的耐酸、耐碱化学稳定性、耐热和不燃性及良好的绝缘性和尺寸安定性、而广泛应用于建材、油漆、涂料、橡胶、塑料等行业中，迄冷为正，干磨云母粉商无国际，国外先进标准，因此本标准在制定过程中，主要参考了日本、国等在国际市场上的产品质量要求，并以进出口的合同指标为主要依据，结合我国国情经过试验验证确定技状要求。
本标准的重要技术指标-产品粒度,符合采用国际标准的 GB 6003 的规定,有利于与国际接糖。其他的技术要求和试验方法，在现有国家标准的基础上，均予采用，同时补充了一些专用指标和试验方法，以保证产品质量。
本标准由中国非金麒矿工业协会云母专业委员会提出。本标准起草单位：中国非金属矿王业总公司灵寿云母总广,国家建筑材料工业用标准化研究所：本标雄主要起幕人，宋振海、刘武强、陈栓江，安三保、程静芝、段召遗。本标准委托国家建筑材料工业局标准化研究所负责解释。示准搜搜网范围

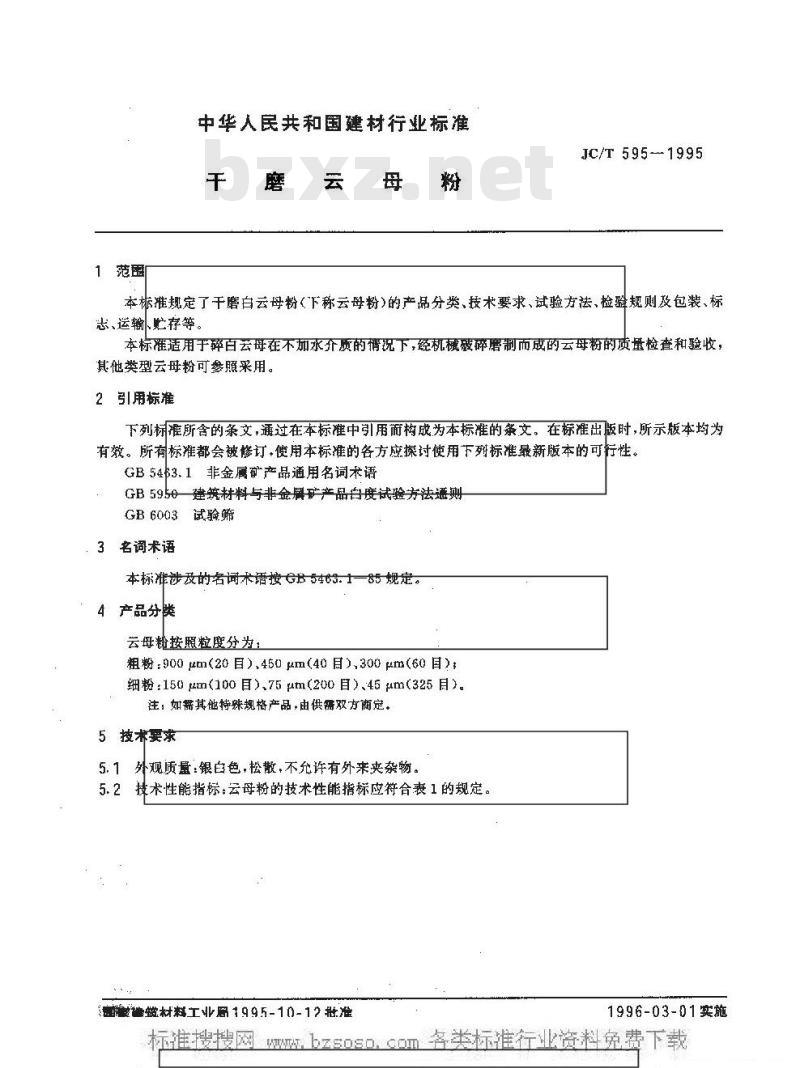

中华人民共和国建材行业标准
JC/T595-1995
本标准规定了干磨白云母粉（下称云母粉)的产品分类、技术要求、试验方法、检验规则及包装、标志、运输贮存等，
本标准适用于碎百去母在不加水介质的情况下，经机械破碎磨制而成的云母粉的质量检查和验收，其他类型云母粉可参照采用。
2引用标准
下列标准所含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，便用本标准的各方应探操讨使用下列标准最新版本的可行性。GB 543.1非金属矿产品通用名词术语GB 5950建筑材料与非金属矿产品白度试验方法通则GB 6003试验筛
：3名词术语
本标准涉及的名间术语接 GB 5463. 1-85 规定,4产品分类
云母粉按照粒度分为
粗粉：900 μm(20目）,450μm(40月),300 μm(60月）细粉：15心 μm(100目）、75 μm（200目）、45 um(325月）。注；如需其他持殊规格产品，由供需双方商定。5技术要求
观质量：银自色，松散，不允许有外来夹杂物，支术性能指标：云母粉的技术性能指标应符合表1的规定。糖数材料工业图1 9 9 5 -1 0 - 12批准1996-03-D1实施

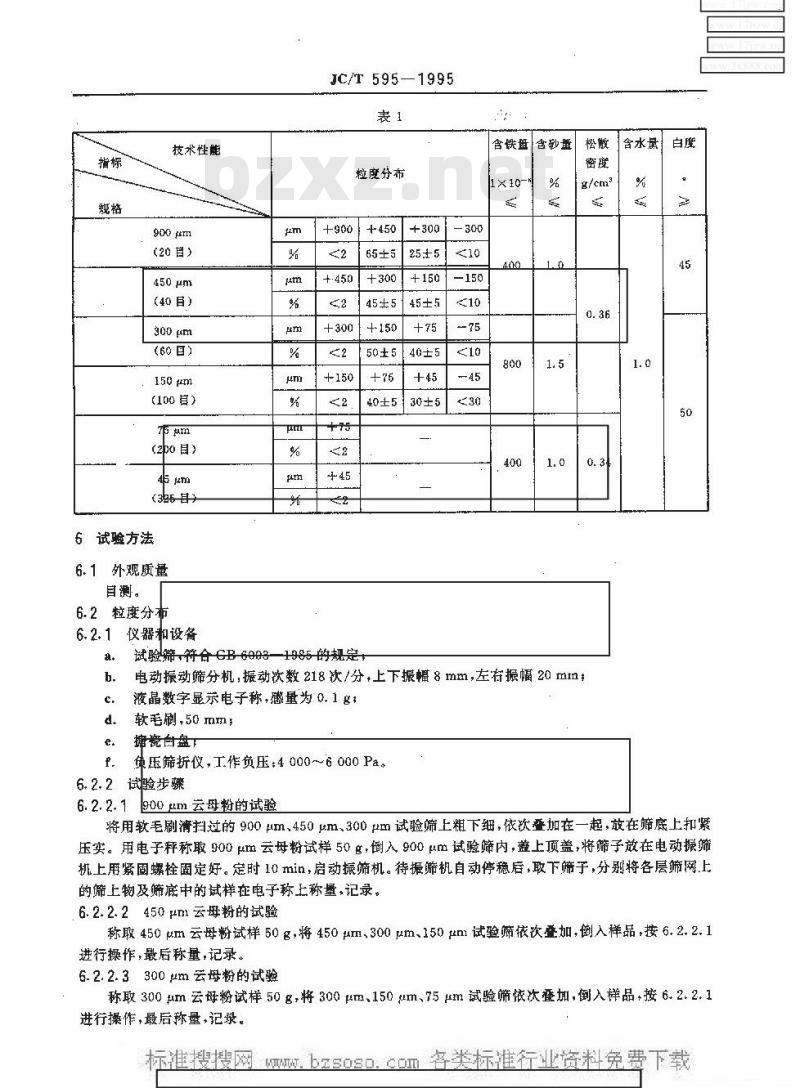

，bzsosocom指标
技术性能
900μm
（20自）
450μm
（40月）
300 μm
（60日）
150 μm
(100#）
(2bo目）
（326其）
6试验方法
6.1外观质量
目测。
6.2粒度分布
仪器和设备
JC/T 595—1995
粒度分布
+·450
试验筛,符合 6B 6003一1985 的规定+300
—150
含铁盘含砂量
电动振动筛分机，振动次数218次/分，上下振幅8mm，左存振幅20n，液晶数字显电子称，感量为 0. 1g1软毛刷，50mm
摘娩白盘
债压筛折仪，工作负压：4000~6000Pa。6.2.2试验步骤
900um云母粉的试验
将用软毛刷清扫过的900um、450um、300pm试验筛上粗下细，依次叠加在一起，放在筛底上扣紧压实。用电子秤称取900μm云母粉试样50g，倒入900μm试验筛内，上顶盖，将筛子放在电动振筛机上用紧固螺栓固定好。定时10min，启动振筛机。待振筛机自动停稳启，取下筛子，分别将各层筛网上的筛上物及筛底中的试样在电子称上称量，记录。6.2.2.2450μm云母粉的试验
称取450um云母粉试样50g，将450um，300μm、150um试验筛依次叠加，创入样品，按6.2.2.1进行操作，最后称量，记录。
6.2.2.3300μm云母粉的试验
称取300um云母粉试样50g，将300um、150um.75μm试验筛依次叠加，倒入样品接6.2.2.1进行操作，最后称量，记录。

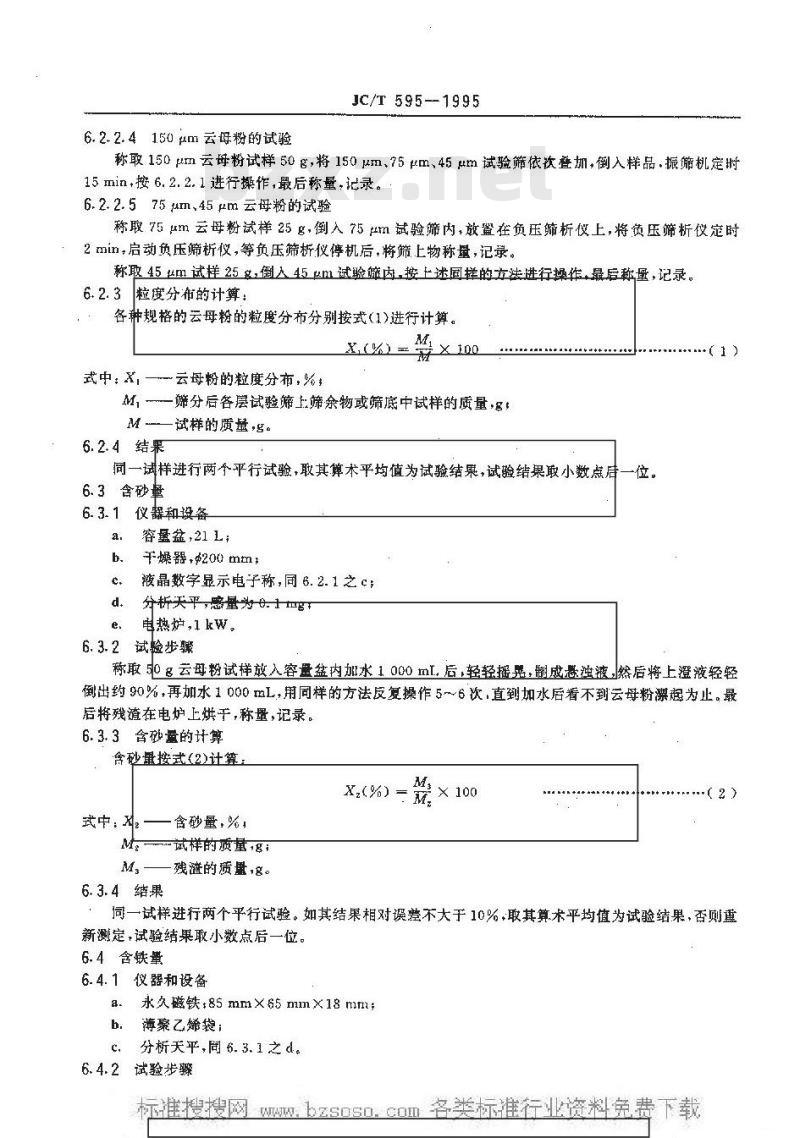

6.2.2.4150um云母粉的试验
JC/T595--1995
称取150um云母粉试样50g，将150μm75m、45um试验筛依次叠加，倒入样品，振筛机定时15min，按6.2.2.1进行操作，最后称量，记录。6.2.2.575um、45μm云母粉的试验称取75μm云母粉试样25g，倒入75m试验筛内，放置在负压筛析仅上，将负压筛析仪定时2min，启动负压筛析仪，等负压筛析仪停机后，将筛上物称量，记录。称取45um试样25g，倒入45μm试验筛内，接上述国样的方法进行操作，最后称量，记录。6.2.3粒度分布的计算：
各种规格的云母粉的粒度分布分别按式1)进行计算。X,(A)
式中：X，云母粉的粒度分布，%，M
M，.-筛分后各层试验筛上筛余物或筛底中试样的质量，gM.试样的质量，g。
6.2.4结果
同一试样进行两个平行试验，取其算术平均值为试验结果，试验结果取小数点后-6.3含砂量
6.3.1仪器和设备
容量盆，21 L
b.干燥器，$200mm
液晶数字显示电子称，同6.2.1之C；c
分析天平,感量为 0. 1 1ng
电热炉，1kw。
6. 3. 2 试验步骤
称取50g云母粉试样放入容量盆内加水1000ml.后，轻轻摇恶，制成悬浊液，然后将上澄液轻轻倒出约90%，再加水1000mL，用同样的方法反复操作5~6次，直到加水后看不到云母粉漂起为止。最后将残渣在电炉上烘干，称量，记录。6.3.3含础量的计算
砂量按式(2)计算
Xz(%)：
式中：。
一含砂量，%
“试样的质量，g1
M，残滋的质量，g。
6.3.4结果
× 100
同一试样进行两个平行试验。如其结果相对误差不大于10%，取其算术平均值为试验结果，否则重新测定，试验结果取小数点后一位。6.4含铁量
6.4.1仪器和设备
永久磁铁：85mm×65mm×18mm；薄聚乙烯袋；
分析天平,间 6. 3. 1 之 d。
6.4.2试验步骤
JC/T595---1995
将6.3.2中于燥后的残渣，平铺在一张白纸上，将磁铁罩上聚乙烯袋后与残渣接触，使残泄中的铁粉被吸附在磁铁外的袋子上，然后放在另一张白纸上，拿掉磁铁，铁粉自然脱潜在白纸上。这样反复操作4～5次，直到用眼观察不到有铁粉被吸附为止，最后将铁粉在分析天平上称量，记录。6.4.3含铁量的计算
含铁盘按式（3)计算：
武中，X\
6. 4.4结果
含链量+ppm:
铁粉的质盘·gt
同式（2)。
×10°
（3）
同-试样进行两个平行试验，如其结果相对误差不大于10%，取其算术平均值为试验结果，否则重新测定，试验结果取整数，
6.5松散密度
6. 5. 1仪器和设备
试验筛2500m，符合GB6003规定
量简，3bocm2，内径50mm；
液晶数存显示电子称，冏6.2.1之c1e,
软毛刷，同6.2.1之d
筛子架（放筛子的固定台）：
1．直尺。
6.5.2试验步骤
称取云母粉试样150g，装入230mm×160mm聚乙烯口袋内，用空气将口袋鼓起，然后扎紧袋口。播晃约20次，将试样分散均句。然后把试验筛定置在筛子架上，放在距量简顶部3cm的离处，然后分批少盘地将试样散在筛网上，用软毛刷轻轻删落。量简中落入的试样满 398 em 后,停止。用直尺轻轻平整表面,这时注意不要振动盈商,将量简中的试样称，记录。
6.5.3松散密度的计算
松散密度 P按式(4)计算：
武中;P-
松散密度.g/cm.
+量简中试样质量+多；
量简中试样容积，cm*。
6.5.4结果
（4）
同一试样做两个平行试验，如其结巢相对误差不大于8%，取其算术平均值为试验结果，否则新试验，试验结果取小数点后二位。6.6含水量
6.6.1仪器和设备
分析天平，周6.3.1之d；
恒温干爆箱，可控温度110℃士5℃b.
玻璃干燥器.同6.3.1之b。
6. 6. 2 试验步骤
bzsos口cOmJC/T595—1995
谁确称取5g试样，放入洁净干燥已恒重的称量瓶内，盖上盖子。把称量瓶放入已预热到105℃士2℃的恒温干燥箱中，打开盖子，在105C士2℃的恒温干燥箱中烘2h，取出称最瓶，放入于爆器内冷却至室温，称量。再放入干燥箱中烘干，取出称量瓶，放入干燥器内冷却至室温，真至两次质量差不大于1mg
6.6.3含水量的计算
含水最按式（5）计算：
W(%) = M= M,
式中：W一-含水量，%
千燥前试样质量，B
一干燥后试样重量，g。
6.6.4结果
+（5)
同一试样做两个平行试验，如其结果相对误差不大手6%，取其算术平均值为试验结果，否则重新试验，试验结果取小数点后一位。6.7白度
6.7.1仪器和设备
符合GB5950规定
6.7.2试验步骤
取一定量的云母粉试样放入压样器内，压制成表面平整，无纹理，无疵点，无讨点的试样板，每次试验压制3个试样板。
试验按GB5950规定。
6.7.3结果
以3块试样板的白度平均值为试样的白度，当3缺试样板的白度值中有个超过平均值的士0.5，应予以剔除，取其余两个测量值的平均值作为白度结果，如有两个超过平均值的士0.5时：重新试验，试验结果取整数。
检验规则
7.1批显.以间一规格产品10为一批：不足10t者也作为一批。7.2抽样：抽样按包装种类分别进行，20kg纸袋包装，25kg编织袋包装采用随机抽样，每批抽取袋数应不少于总袋数的8%，用抽样探针从各袋上、中、下及周围各部位取样。500集装袋每袋取样。每批试样量不少于2kg。
将抽取的样品用堆锥四芬法分为四份，两份供检验用，两份作为备用。7.3去母粉的检验分为出厂检验和型式检验。7.3.1出厂检验按表2规定的项目进行检验。表2
外观质量
粒度分布
含砂量
含铁量
含水墨
试验方法
7.3.2有下列情况之一时产品应进行型式检验，首次投产或正常生产遇到材料、工艺有明显改变可能影响产品性能时：9.
b.
停产半年以上恢复生产时：
JC/T 595—1995
老产品正带生产，型式检验每年一次，出厂检验结果与上次型式检验有较大差异时国家质短监督部门和使用单位提出型式检验要求时。型式检验项目按第5章规定进行全检。7.4判定规则
7.4、1批产品按本标准规定的7.3.1进行检验，若有达不到规定指标者，应从批中对不合格项加倍抽样重检，若重检中发现在项达不到规定，判该批产品为不合格品。7.4.2收货十方在收到产品1个月内如对产品质量有异议时应以备用样重新检验，如仍有异议，由上级质量监督部门仲裁。
8标志、包装、运辅与赔存
8.1标志
本标摊号：
制造厂务：
产品名称
产品商棘：
产品规格：
产品事黛：
制造日期或批号。
8.2包装
按表3规定
8.3运输
包装种类
纳装袋www.bzxz.net
带内膜编织袋
三层全新牛皮纸袋
在运输过程中应避免雨需的直接琳装和机械损伤。8.4贮存
产品应存敢在干燥通风的库房中，防湿、防潮、防嗮。每净重
500±1kg
25±0.2kg
20±0.2kg
bzsosocom于
中华人民共和国材
行业标准
云母粉
JC/T 595—1995
中国标准出版社出题
北京复兴门外三里河北街1串号
邮政编码，100045
话：8522112
中国标准出版社亲整岛印广印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
并本880×12301/16印张3/4字数13千字1996年8月第一版1996年8月第一次印刷印数 11 500
书号：155066·2-10508
定价600元
标目 289—186
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
