【建筑材料行业标准(JC)】 耐碱玻璃纤维无捻粗纱

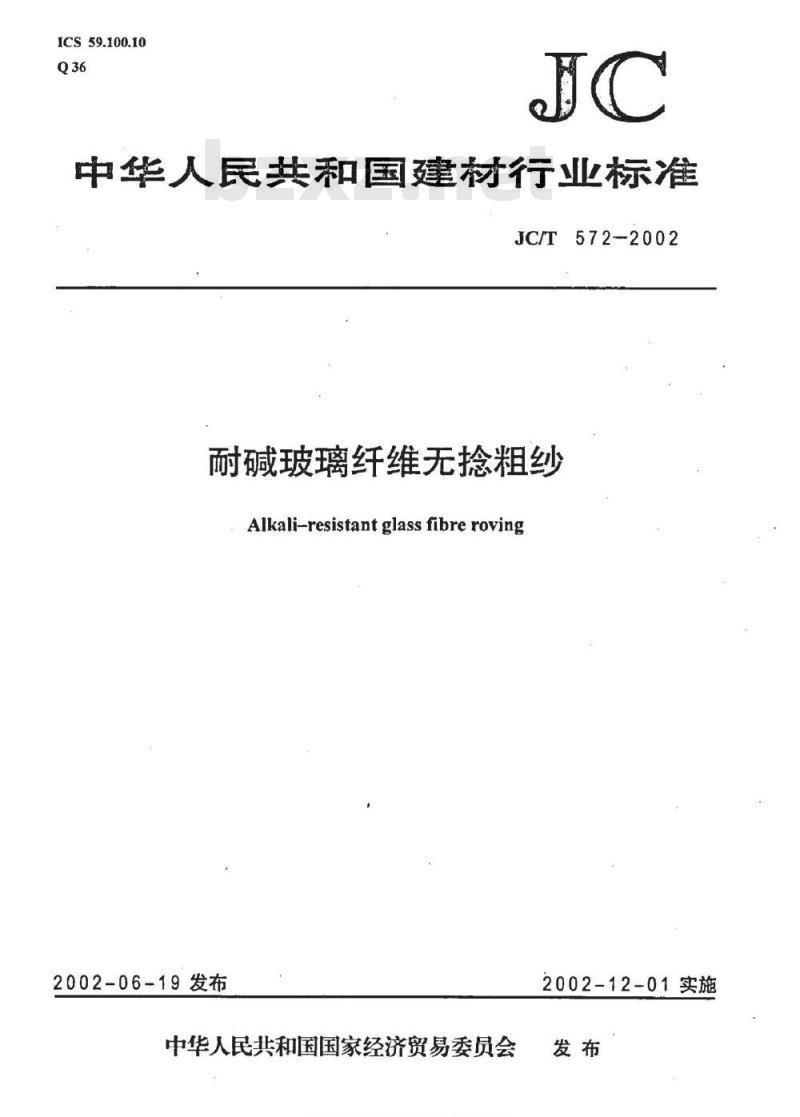

ICS59.100.10
中华人民共和国建材行业标准
JC/T572-2002
耐碱玻璃纤维无捻粗纱
Alkali-resistantglassfibreroving2002-06-19发布
中华人民共和国国家经济贸易委员会标准揽技网mo.bcomp.con各美标准行业资料免费下线2002-12-01实施
JCT572-2002
本标准是对JC/T572—1994《耐碱玻璃纤维无抢粗纱》的修订。本标准主要参考了国际GRC协会标准GRCA105/0286和GB/T18369—2001相关标准，与原标准相比，其技术内容主要有以下变动：根据国际市场需求和国内生产实际，耐碱无抢粗纱分类按主要化学成分ZrO，含量不同分为L类和H类；
根据产业技术进步，对产品提出了比以前更高的技术要求：一根据耐碱玻璃纤维的耐碱性取决于玻璃的化学组成，且原标准中耐碱性测试方法（附录A）不适宜产品检测，故取消了耐碱性测试方法。本标准由原国家建筑材料工业局提出。本标准由全国玻璃纤维标准化技术委员会（CSBTS/TC245）归口。本标准负资起草单位：中国建筑材料科学研究院。本标准参加起草单位：陕西玻璃纤维总厂、襄樊杰邦玻璃纤维有限责任公司、郑州安达化工有限公司、沈阳东电建材技术开发有限公司。本标准主要起草人：丰淑英
标准捷接网mo.basomp.con各美标准行业宽料绝费下维1范围
中华人民共和国建材行业标准
耐碱玻璃纤维无捻粗纱
Alkali-resistant glass fibre rovingJC/T572-2002
代替JCT572—1994
本标准规定了耐碱玻璃纤维无抢粗纱（简称耐碱无抢粗纱）的分类、要求、试验方法、检验规则及包装、标志、运输和贮存等。本标准适用于耐碱玻璃纤维原丝、单股或经合股而成的耐碱无抢粗纱。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4202
GB/T7690.1
GB/T7690.3
GB/T7690.4
GB/T7690.5
GB/T9914.1
GB/T9914.2
GB/T18369
GB/T18374
3术语
玻璃纤维产品代号
增强材料纱线试验方法第1部分线密度的测定增强材料纱线试验方法第3部分玻璃纤维断裂强力和断裂伸长的测定增强材料纱线试验方法第4部分硬挺度的测定增强材料纱线试验方法第5部分玻璃纤维直径的测定增强制品试验方法第1部分含水率的测定增强制品试验方法第2部分玻璃纤维可燃物含量的测定玻璃纤维无抢粗纱
增强材料术语及定义
耐碱玻璃球
本标准涉及到的术语及含义按GB/T18374的规定。4分类和标记
4.1分类
产品按所使用的浸润剂种类分为C类（硬质纱）和W类（软质纱）：按主要化学成分ZrO，含量的高、低分为H类和L类。
4.2标记
产品标记由产品名称、产品代号和本标准号组成。产品代号按GB/T4202的规定。
示例：纤维直径13um，线密度2400tex，原纱线密度76tex，32股、用于短切的高Zr0,耐碱无抢粗纱产品标记为：
耐碱玻璃纤维无抢粗纱ARC13-2400C（76×32）（H）JC/T572—2002
国家经济贸易委员会2002-06-19批准标准换换网m.bzeopo.cm各关标准行业资料免费下装2002-12-01实施
5要求
5.1主要化学成分
JC/T572-2002
耐碱无捻粗纱采用钠锆硅玻璃成分，其主要化学成分：L类ZrO,含量：（14.5±0.8）%
TiO，含量：（6.0±0.5）%
H类ZrO含量：≥16.0%
5.2外观
耐碱无抢粗纱不得有影响使用的污渍。其颜色应均匀；纱简应紧密、规则地绕成圆筒状，以保证退绕方便。
5.3单纤维直径
实际直径应不超过公称直径的±15%，变异系数不大于14%。5.4线密度
线密度平均值相对于公称值的允差为±10%，其测定值的变异系数不大于6%。5.5断裂强度
断裂强度应不小于0.25N/tex。
5.6含水率
C类耐碱无捻粗纱含水率应不大于0.2%。W类耐碱无抢粗纱含水率由供需双方商定。5.7可燃物含量
可燃物含量应为公称值的±0.2或±20%，取较大者。5.8硬挺度
C类耐碱无抢粗纱硬挺度不小于120mm。5.9悬垂度
W类耐碱无抢粗纱悬垂度不大于50mm。6试验方法
6.1ZrO2、TiO,含量
按JC719附录A的规定。
6.2外观
在正常（无）照度，距离0.5m，用目测法逐个检查。6.3单纤维直径
按GB/T7690.5的规定。
6.4线密度
按GB/7690.1的规定。操作时应去除浸润剂，每个样本测定3次，以所有样本测定值的平均数和变异系数作为测定结果。
6.5断裂强度
按GB/T7690.3的规定。
6.6含水率
按GB/T9914.1的规定，每个样本测定3次，以测定值的平均数作为测定结果。2
标准换换网.m.bzaopo.cm.各关标准行业资料免费下赖6.7可燃物含量
JC/T572-2002
按GB/T9914.2的规定，每个样本测定3次，以测定值的平均数作为测定结果。6.8硬挺度
按GB/T7690.4的规定。
6.9悬垂度
按GB/T18369附录B的规定。
7检验规则
7.1出厂检验和型式检验
7.1.1出厂检验
产品出厂时，应进行出厂检验。出厂检验对5.2、5.4、5.5、5.6、5.7和5.8等要求项目进行检验。7.1.2型式检验
有下列情况之一时，应进行型式检验：a）新产品投产时；
b）材料或生产工艺有较大改变时；c）停产时间超过三个月，恢复生产时：d）正常生产时，每年至少进行一次；e）出厂检验结果与上次型式检验有较大差异时；f）供需双方合同有要求时；
g）国家质量监督机构提出型式检验要求时。型式检验应对本标准要求的所有项目进行检验。7.2检查批与抽样
7.2.1检查批
以同一原料，同一生产工艺，同一品种，同一规格，稳定连续生产的一定数量的单位产品为一个检查批。
7.2.2抽样
样本应从检查批中随机抽取，按表1规定抽取检验样本。表1抽样表
批蛋范围
26~280
281~500
501~1200
1201-3200
3201~10000
注：5.4项目仅对第Ⅱ栏有效
5.2、5.4、5.5、5.6、5.7和5.8等项目抽样数与判定数样本大小
合格判定数 Ac
不合格判定数 Re
标准提提网格微.b品omD：
cm各美标准行业资科免费下
5.1、5.3和5.9项目
抽样数
7.3判定规则
JC/T572-2002
7.3.1所有的性能应看作独立的，单位产品中有一项或一项以上性能不符合本标准要求，计一个不合格品。
7.3.2外观，断裂强度、含水率、可燃物含量，硬挺度等性能的判定，采用合格质量水平AQL等于4.0，其计数检查的判定规则见表1。根据检验结果，若样本中的不合格数小于或等于合格判定数Ac，则该批为合格批，若样本中不合格品数大于或等于不合格判定数Re，则判该批为不合格批。7.3.3ZrO2、TiO,含量，单纤维直径，悬垂度按表1所列样本数抽样，以测定结果平均值进行判定，线密度按表1所列第ⅡI栏样本数抽样，以测定结果平均值和变异系数进行判定。7.3.4批质量的综合判定规则是：合格批的所有品质指标，须同时符合7.3.2、7.3.3规定的可接收的合格要求，否则判该批产品不合格。8标志、包装、运输和贮存
8.1标志
8.1.1产品标志应包括：
a）生产厂名称和厂址；
b）产品标记：
c）生产日期或批号：
d）产品质量检验合格证明；
e）包装贮运的图示标志。
8.1.2标志应在包装上标明，或者预先向用户提供有关资料。8.2包装
8.2.1每个纱筒简应用柔软的材料包装。8.2.2将包装好的纱简装在清洁、于燥的包装箱内，保持纱筒干燥，避免撞击碰伤，包装箱封箱或拥扎应该牢固，其他包装要求由供需双方商定。8.2.3包装箱外表面应标明：
a）生产厂名称和厂址；
b）产品名称和代号；
c）净质量；
d）生产日期或批号。
8.3运输
应采用干燥的遮篷运输工具运输，运输中应避免翻滚。8.4贮存
应放置在干燥、通风的室内贮存。标准搜摄网确6品bzxZ.net
Cm各美标准行业资科免费下
中华人民共和国
建材行业标准
耐碱玻璃纤维无挖粗纱
Alkali-resistantglassfibrerovingJC/T572-2002
中国建材工业出版社出版
国家建筑材料工业局标准化研究所发行新华书店北京发行所发行各地新华书店经售机械科学研究院标准出版中心印剧版权专用不得翻印
开本880×1230
1/16印张1/2字数8,000
2002年12月第一版
2002年12月第一次印刷
印数1-300
书号：1580159：028
编号1221
标准执授网absozo-cm各美标准行业资料免费下载2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
