【建筑材料行业标准(JC)】 中碱玻璃纤维无捻粗纱布

中华人民共和国建材行业标准
JC/T576—94
中碱玻璃纤维无捻粗纱布
1994-12-30发布
国家建筑材料工业局发布
1995-10-01实施

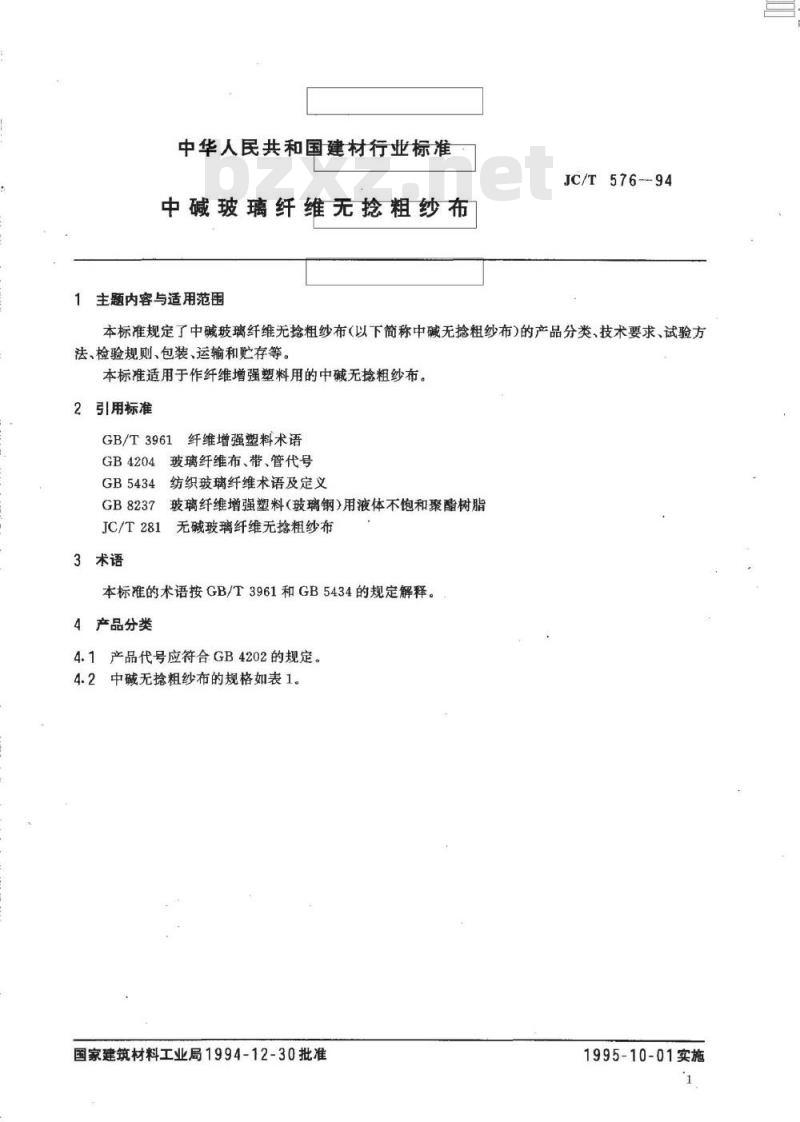

中华人民共和国建材行业标准
中碱玻璃纤维无捻粗纱布
1主题内容与适用范围
JC/T576---94
本标准规定了中碱玻璃纤维无捻粗纱布（以下简称中碱无捻粗纱布）的产品分类、技术要求、试验方法、检验规则、包装、运输和贮存等。本标准适用于作纤维增强塑料用的中碱无捻粗纱布。2引用标准
GB/T3961纤维增强塑料术语
GB4204、玻璃纤维布、带、管代号GB5434纺织玻璃纤维术语及定义GB8237玻璃纤维增强塑料（玻璃钢)用液体不饱和聚酯树脂JC/T281无碱玻璃纤维无粗纱布
3术语
本标准的术语按GB/T3961和GB5434的规定解释。4产品分类
4.1产品代号应符合GB4202的规定。4.2中碱无捻粗纱布的规格如表1。国家建筑材料工业局1994-12-30批准1995-10-01实施

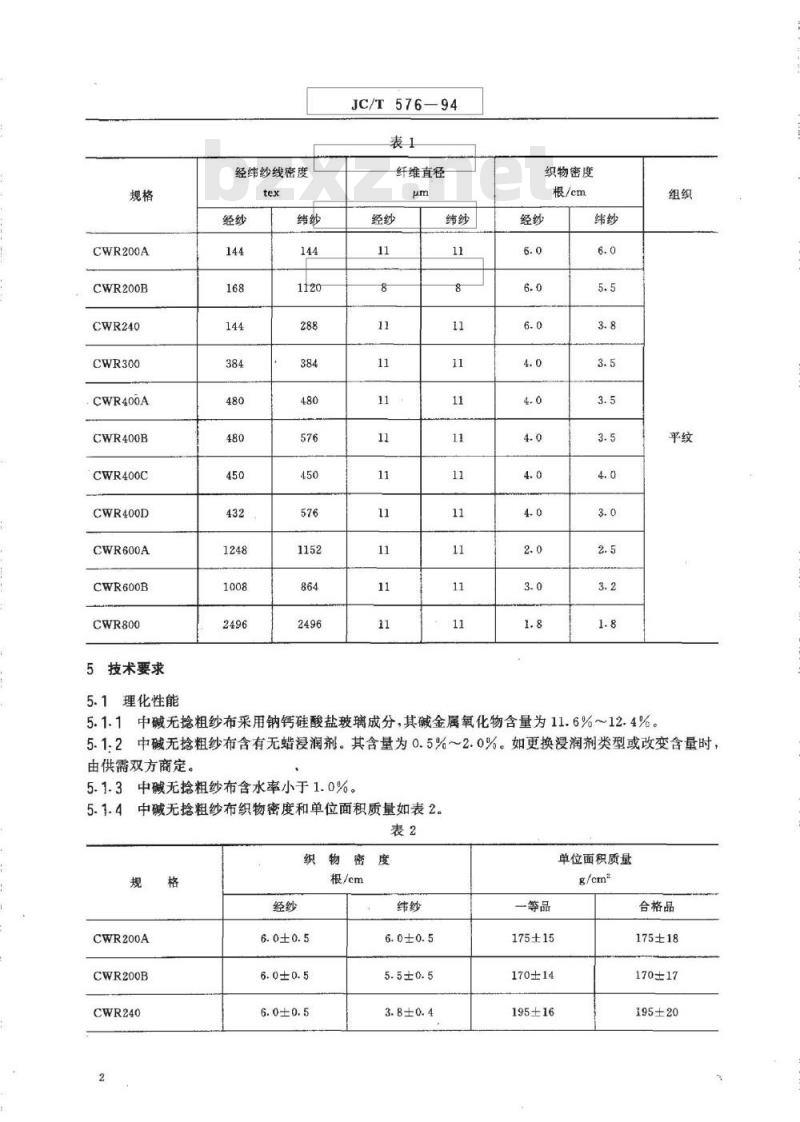

CWR200AwwW.bzxz.Net
CWR200B
CWR240
CWR300
CWR400A
CWR400B
CWR400C
CWR400D
CWR600A
CWR600B
CWR800
5技术要求
5.1理化性能
经纬纱线密度
JC/T57694
纤维直径
织物密度
根/cm
5.1.1中碱无抢粗纱布采用钠钙硅酸盐玻璃成分，其碱金属氧化物含量为11.6%~12.4%。组织
5.1.2中碱无抢粗纱布含有无蜡浸润剂。其含量为0.5%~2.0%。如更换浸润剂类型或改变含量时，由供需双方商定。
5.1.3中碱无抢粗纱布含水率小于1.0%。5.1.4中碱无抢粗纱布织物密度和单位面积质量如表2。表2
织物密度
CWR200A
CWR200B
CWR240
根/cm
一等品
175±15
170±14
195±16
单位面积质量
合格品
175±18
170±17
195±20

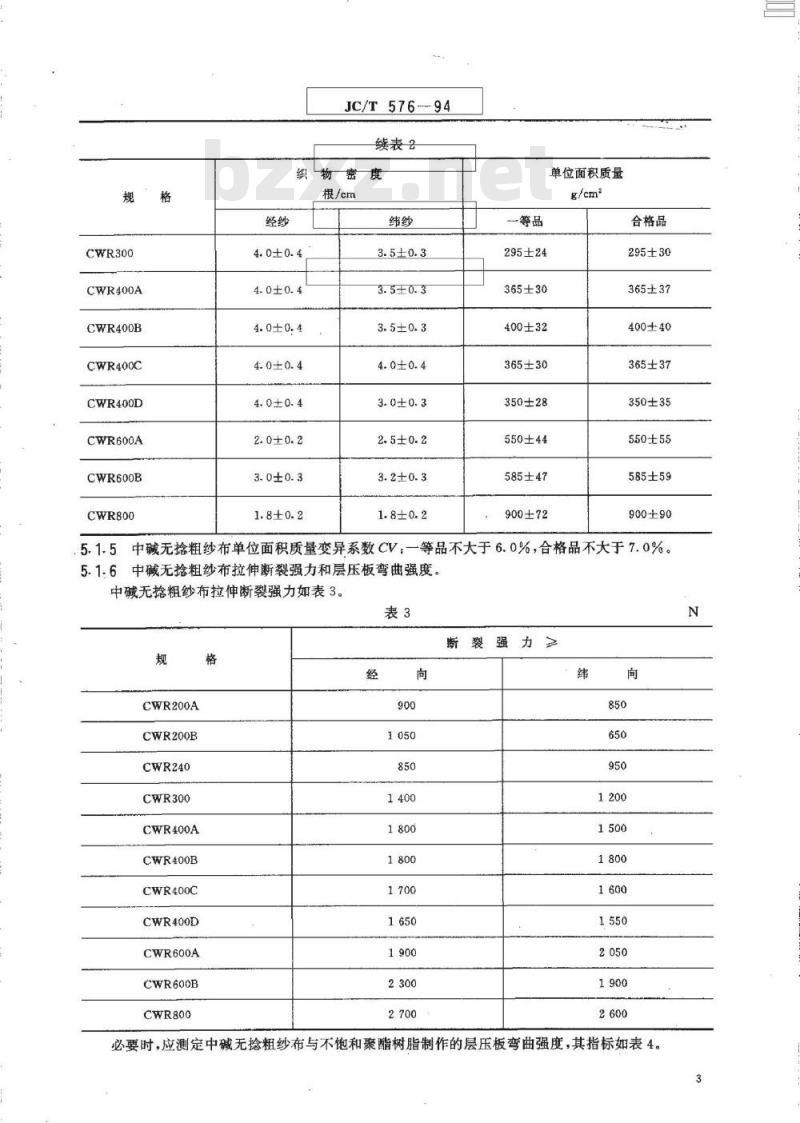

CWR300
CWR400A
CWR400B
CWR400C
CWR400D
CWR600A
CWR600B
CWR800
JC/T57694
续表2
织物密度
根/cm
一等品
单位面积质量
295±24
365±30
400±32
365±30
350±28
550±44
585±47
900±72
合格品
295±30
365±37
400±40
365±37
350±35
550±55
585±59
900±90
中碱无抢粗纱布单位面积质量变异系数CV一等品不大于6.0%，合格品不大于7.0%。5.1.6中碱无抢粗纱布拉伸断裂强力和层压板弯曲强度。中碱无捻粗纱布拉伸断裂强力如表3。表3
CWR200A
CWR200B
CWR240
CWR300
CWR400A
CWR400B
CWR400C
CWR400D
CWR600A
CWR600B
CWR800
断裂强力

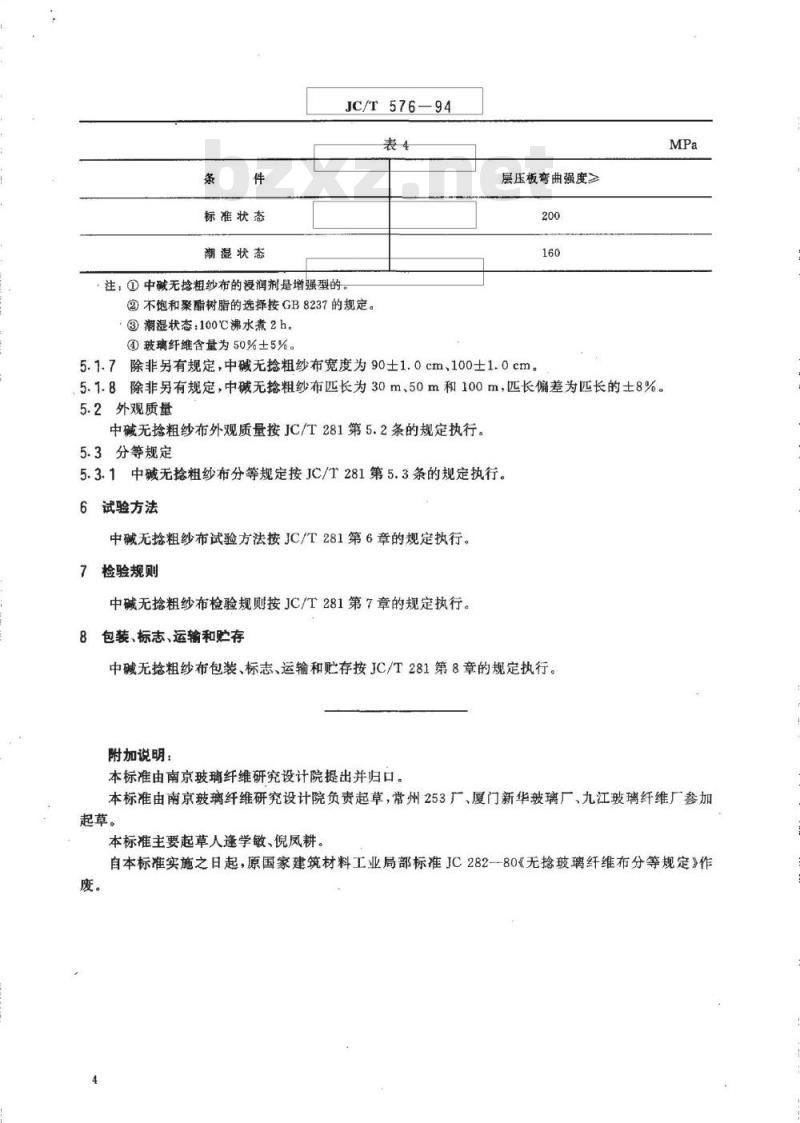

必要时，应测定中碱无抢粗纱布与不饱和聚酯树脂制作的层压板弯曲强度，其指标如表4。N
标准状态
潮湿状态
注：①中碱无抢粗纱布的浸润剂是增强型的JC/T576-94
②不饱和聚酯树脂的选择按GB8237的规定。③潮湿状态：100℃沸水煮2h。
④玻璃纤维含量为50%±5%。
层压板弯曲强度≥
5.1.7除非另有规定，中碱无抢粗纱布宽度为90±1.0cm、100士1.0cm，5.1.8除非另有规定，中碱无捻粗纱布匹长为30m、50m和100m，匹长偏差为匹长的士8%。5.2外观质量
中碱无拾粗纱布外观质量按JC/T281第5.2条的规定执行。5.3分等规定
5.3.1中碱无抢粗纱布分等规定按JC/T281第5.3条的规定执行。6试验方法
中碱无抢粗纱布试验方法按JC/T281第6章的规定执行。7检验规则
中碱无抢粗纱布检验规按JC/T281第7章的规定执行。8包装、标志、运输和贮存
中碱无抢粗纱布包装、标志、运输和贮存按JC/T281第8章的规定执行。附加说明：
本标准由南京玻璃纤维研究设计院提出并归口。MPa
本标准由南京玻璃纤维研究设计院负责起草，常州253厂、厦门新华玻璃厂、九江玻璃纤维厂参加起草。
本标准主要起草人逢学敏、倪凤耕。自本标准实施之日起，原国家建筑材料工业局部标准JC282--80《无抢玻璃纤维布分等规定》作废。
（京）新登字023号
中华人民共和国建材
行业标准
中碱玻璃纤维无抢粗纱布
JC/T576-94
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社秦皇岛印刷厂印剧新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数8千字1995年7月第一版1995年7月第一次印刷印数1-2000
书号：155066·2-9987
标目269—60
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
