【建筑材料行业标准(JC)】 纤维增强硅酸钙板

JC/T564--2000

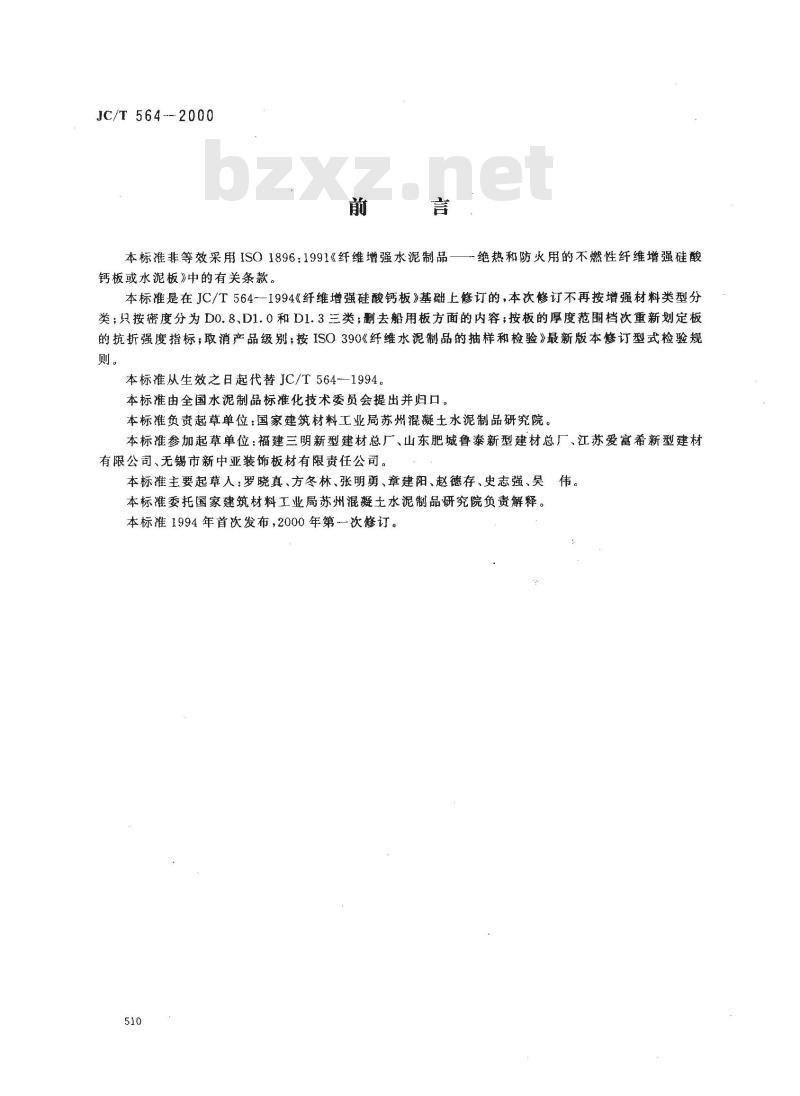

本标准非等效采用ISO1896：1991《纤维增强水泥制品—绝热和防火用的不燃性纤维增强硅酸钙板或水泥板》中的有关条款。本标准是在JC/T564--1994《纤维增强硅酸钙板》基础上修订的，本次修订不再按增强材料类型分类；只按密度分为D0.8、D1.0和D1.3三类；去船用板方面的内容；按板的厚度范围档次重新划定板的抗折强度指标；取消产品级别；按ISO390《纤维水泥制品的抽样和检验》最新版本修订型式检验规则。
本标准从生效之日起代替JC/T564--1994。本标准由全国水泥制品标准化技术委员会提出并归口。本标准负责起草单位：国家建筑材料工业局苏州混凝土水泥制品研究院。本标准参加起草单位：福建三明新型建材总厂、山东肥城鲁泰新型建材总厂、江苏爱富希新型建材有限公司、无锡市新中亚装饰板材有限责任公司。本标准主要起草人：罗晓真、方冬林、张明勇、章建阳、赵德存、史志强、吴伟。本标准委托国家建筑材料工业局苏州混凝土水泥制品研究院负责解释。本标准1994年首次发布，2000年第一次修订。510
1范围

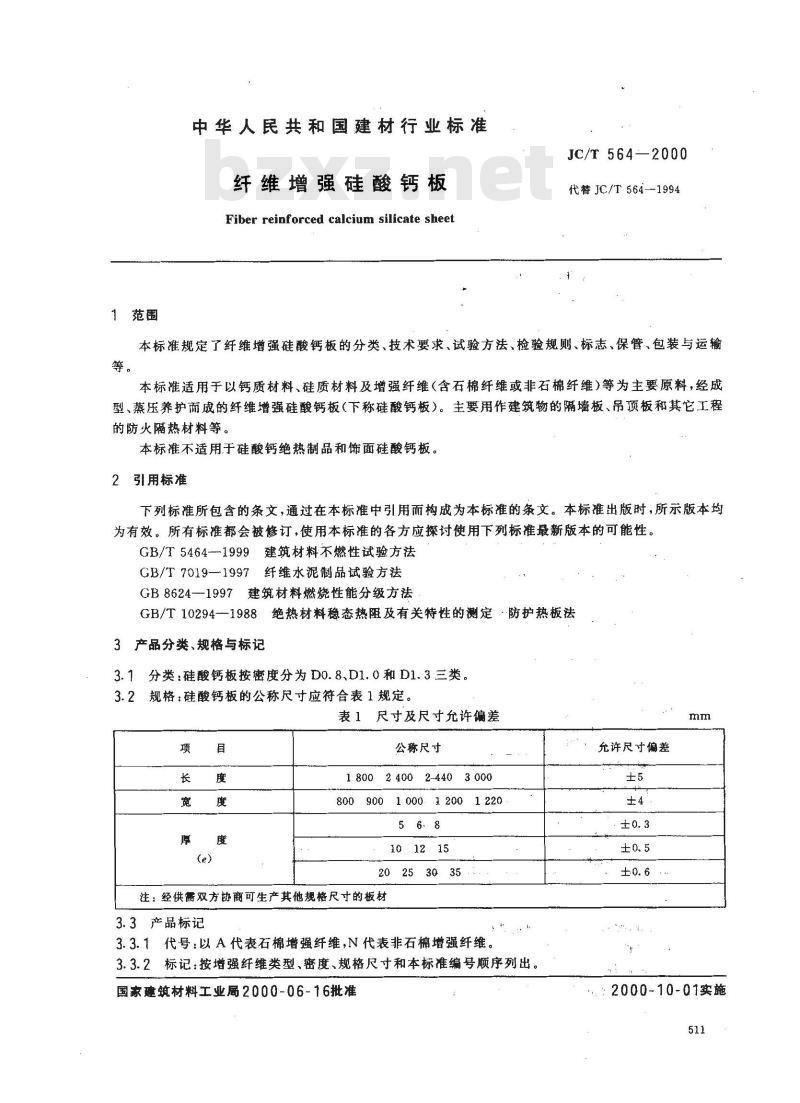

中华人民共和国建材行业标准
纤维增强硅酸钙板
Fiber reinforced calcium silicate sheetJC/T 564-2000
代替JC/T564-1994
本标准规定了纤维增强硅酸钙板的分类、技术要求、试验方法、检验规则、标志、保管、包装与运输等。
本标准适用于以钙质材料、硅质材料及增强纤维（含石棉纤维或非石棉纤维）等为主要原料，经成型、蒸压养护而成的纤维增强硅酸钙板（下称硅酸钙板）。主要用作建筑物的隔墙板、吊顶板和其它工程的防火隔热材料等。
本标准不适用于硅酸钙绝热制品和饰面硅酸钙板。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5464-1999建筑材料不燃性试验方法GB/T7019-1997纤维水泥制品试验方法GB8624—1997建筑材料燃烧性能分级方法GB/T10294——1988绝热材料稳态热阻及有关特性的测定防护热板法3产品分类、规格与标记
3.1分类：硅酸钙板按密度分为D0.8、D1.0和D1.3三类。规格：硅酸钙板的公称尺寸应符合表1规定。3.2
表1尺寸及尺寸允许偏差
公称尺寸
180024002-4403000
800 900 1000 200 1220
101215
20253035
注：经供需双方协商可生产其他规格尺寸的板材3.3产品标记
3.3.1代号：以A代表石棉增强纤维，N代表非石棉增强纤维。3.3.2标记：按增强纤维类型、密度、规格尺寸和本标准编号顺序列出。国家建筑材料工业局2000-06-16批准允许尺寸偏差
2000-10-01实施
JC/T 564-2000

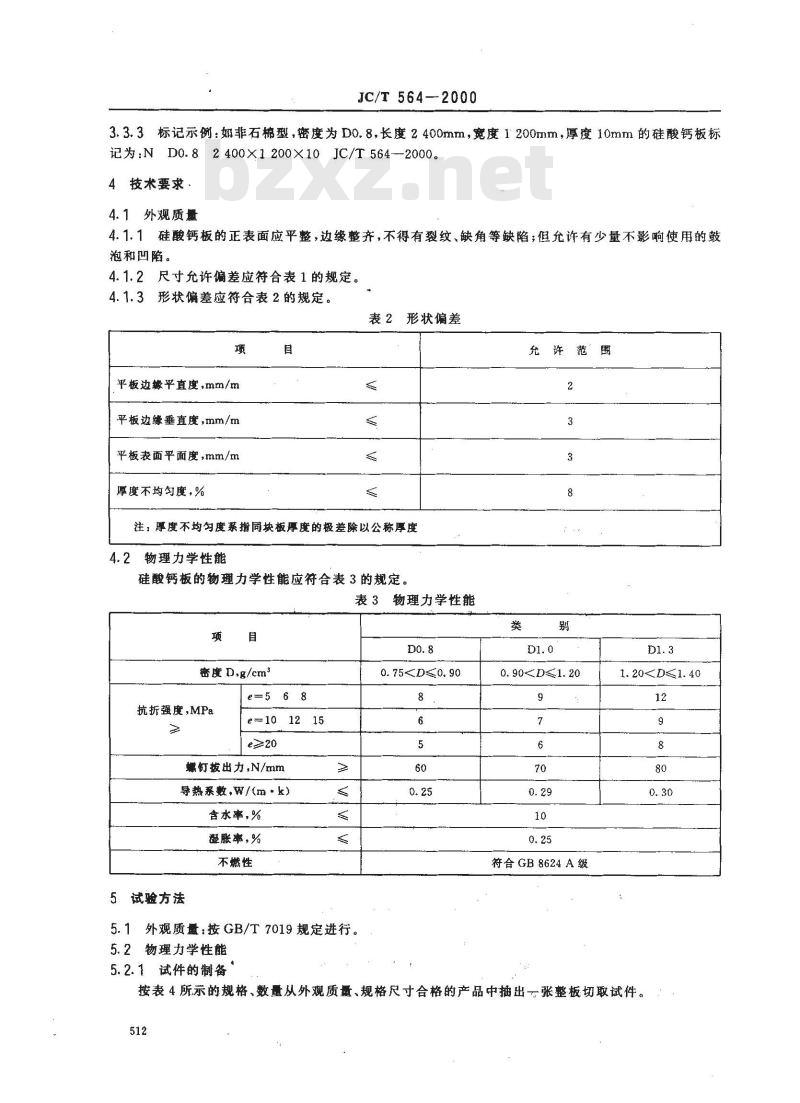

3.3.3标记示例：奶非石棉型，密度为D0.8，长度2400mm，宽度1200mm，厚度10mm的硅酸钙板标记为：ND0.82400×1200×10JC/T564--2000。4技术要求，
4.1外观质量
4.1.1硅酸钙板的正表面应平整，边缘整齐，不得有裂纹、缺角等缺陷；但允许有少量不影响使用的鼓泡和凹陷。
4.1.2尺寸允许偏差应符合表1的规定。4.1.3形状偏差应符合表2的规定。项
平板边嫁平直度，mm/m
平板边缘垂直度，mm/m
平板表面平面度，mm/m
厚度不均匀度，%
表 2 形状偏差下载标准就来标准下载网
允许范围
注：厚度不均匀度系指同块板厚度的极差除以公称厚度4.2物理力学性能
硅酸钙板的物理力学性能应符合表3的规定表3物理力学性能
密度D.g/cm2
抗折强度,MPa
e=5 6 8
e=10 12 15
e≥20
螺钉拔出力,N/mm
导热系数,W/(m·k)
含水率，%
湿胀率,%
不燃性
5试验方法
5.1外观质量：按GB/T7019规定进行。5.2物理力学性能
5.2.1试件的制备
0. 750. 90符合GB8624A级
1.20按表4所示的规格、数量从外观质量、规格尺寸合格的产品中抽出一张整板切取试件。512
测定项目
含水率
抗折强度
e≤12mm
e>12mm
螺钉拔出力
湿胀率
导热系数
不燃性
试件数，块
横向2,纵向2
JC/T564-2000

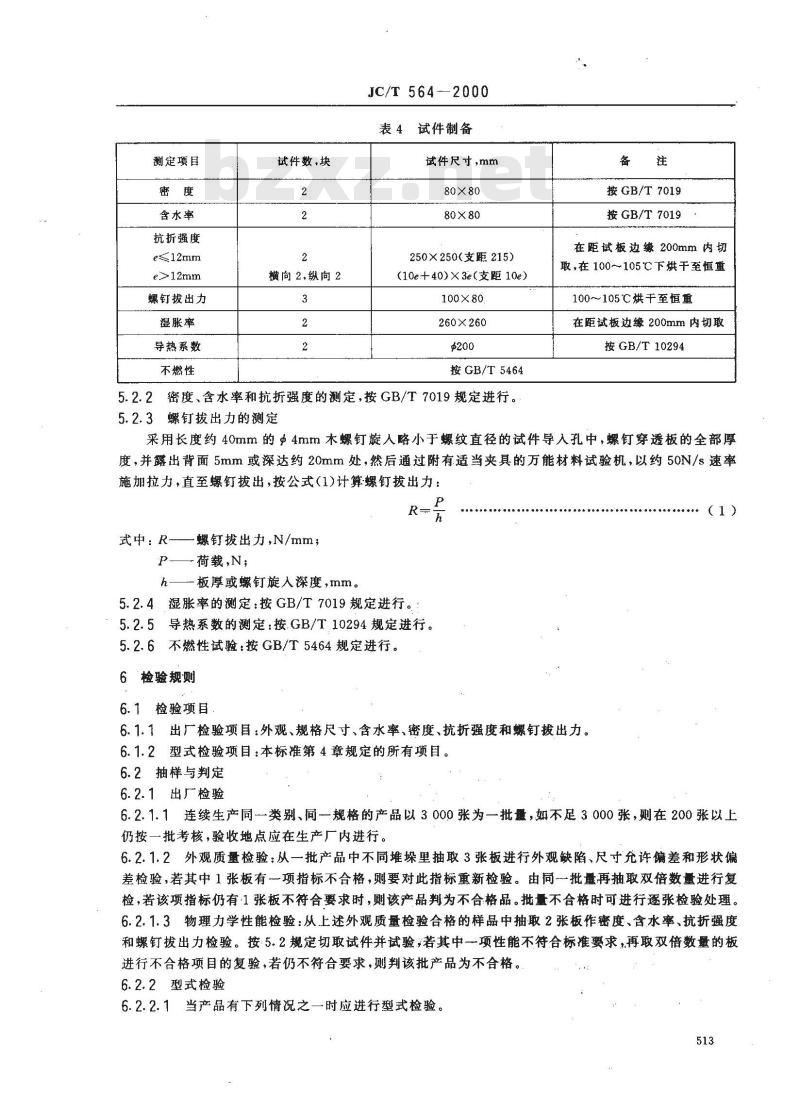

表4试件制备
试件尺寸，mm
80×80
80×80
250×250（支距215）
（10e+40)×3e（支距10e）
100×80
260×260
按GB/T5464
5.2.2密度、含水率和抗折强度的测定，按GB/T7019规定进行。5.2.3螺钉拔出力的测定
按GB/T7019
按GB/T7019
在距试板边缘200mm内切
取，在100～105℃下烘干至恒重100~105℃烘干至恒重
在距试板边缘200mm内切取
按GB/T10294
采用长度约40mm的Φ4mm木螺钉旋人略小于螺纹直径的试件导入孔中，螺钉穿透板的全部厚度，并露出背面5mm或深达约20mm处，然后通过附有适当夹具的万能材料试验机，以约50N/s速率施加拉力，直至螺钉拔出，按公式（1)计算螺钉拔出力：R-
式中：R-螺钉拔出力,N/mm，
P—荷载,N；
h—板厚或螺钉旋人深度，mm。
5.2.4湿胀率的测定：按GB/T7019规定进行。5.2.5导热系数的测定：按.GB/T10294规定进行。5.2.6不燃性试验：按GB/T5464规定进行。6检验规则
6.1检验项目
6.1.1出厂检验项目：外观、规格尺寸、含水率、密度、抗折强度和螺钉拔出力。6.1.2型式检验项目：本标准第4章规定的所有项目。6.2抽样与判定
6.2.1出厂检验
6.2.1.1连续生产同类别、同一规格的产品以3000张为一批量，如不足3000张，则在200张以上仍按一批考核，验收地点应在生产厂内进行。6.2.1.2外观质量检验：从一批产品中不同堆垛里抽取3张板进行外观缺陷、尺寸允许偏差和形状偏差检验，若其中1张板有一项指标不合格，则要对此指标重新检验。由同一一批量再抽取双倍数量进行复检，若该项指标仍有1张板不符合要求时，则该产品判为不合格品。批量不合格时可进行逐张检验处理。6.2.1.3物理力学性能检验：从上述外观质量检验合格的样品中抽取2张板作密度、含水率，抗折强度和螺钉拔出力检验。按5.2规定切取试件并试验，若其中一项性能不符合标准要求，再取双倍数量的板进行不合格项目的复验，若仍不符合要求，则判该批产品为不合格。6.2.2型式检验
6.2.2.1当产品有下列情况之一时应进行型式检验。513
JC/T 564--2000

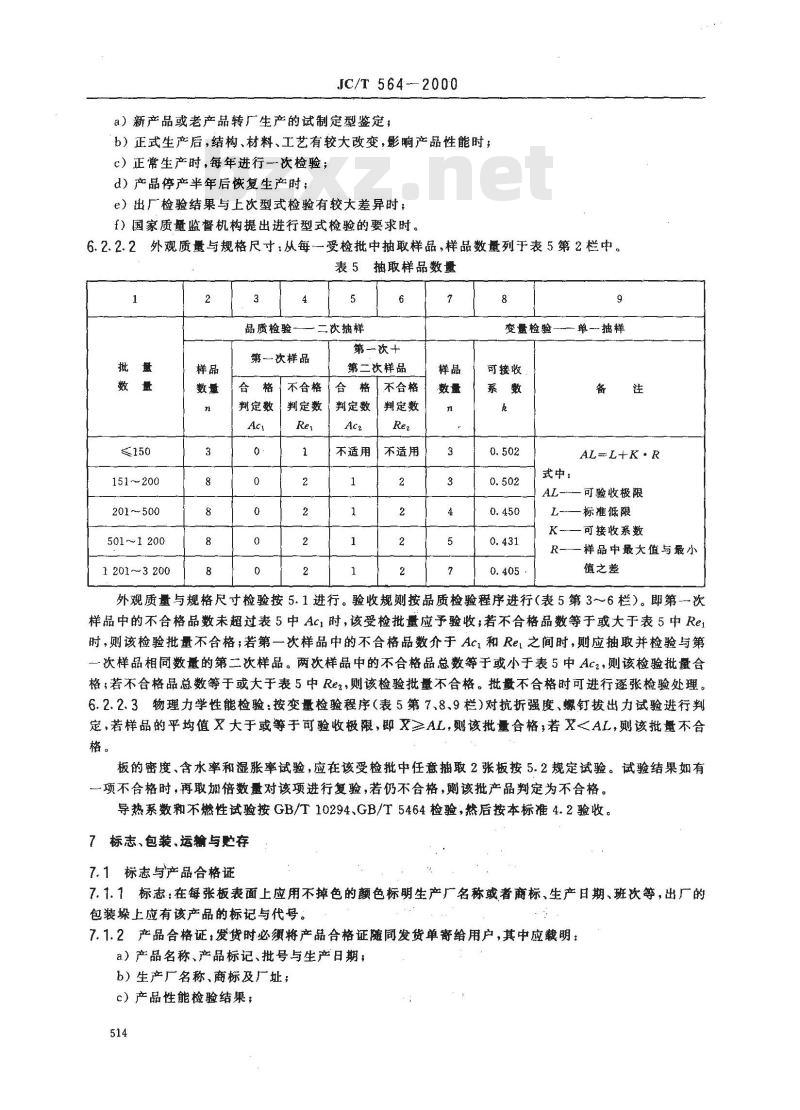

a）新产品或老产品转广生产的试制定型鉴定；b）正式生产后，结构、材料、工艺有较大改变，影响产品性能时；c）正常生产时，每年进行一次检验；d）产品停产半年后恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验的要求时6.2.2.2外观质量与规格尺寸：从每一受检批中抽取样品，样品数量列于表5第2栏中。表5抽取样品数量
151～200
201~500
501～1200
1 201~~3 200
品质检验
第一次样品
判定数
二次抽样
第一次十
第二次样品
不合格
格「不合格
判定数
判定数「判定数
不适用」不适用
变量检验—单—抽样
可接收
式中：
AL-L+K·R
AL-—可验收极限
L-—标准低限
K-—可接收系数
R-—样品中最大值与最小
值之差
外观质量与规格尺寸检验按5.1进行。验收规则按品质检验程序进行（表5第3～6栏）。即第次样品中的不合格品数未超过表5中Aci时，该受检批量应予验收；若不合格品数等于或大于表5中Re1时，则该检验批量不合格；若第一次样品中的不合格品数介于 Ac1和Rel之间时，则应抽取并检验与第一次样品相同数量的第二次样品。两次样品中的不合格品总数等于或小于表5中Ac2，则该检验批量合格；若不合格品总数等于或大于表5中Re?，则该检验批量不合格。批量不合格时可进行逐张检验处理。6.2.2.3物理力学性能检验：按变量检验程序（表5第7、8、9栏）对抗折强度、螺钉拔出力试验进行判定，若样品的平均值X大于或等于可验收极限，即×三AL，则该批量合格，若X板的密度、含水率和湿胀率试验，应在该受检批中任意抽取2张板按5.2规定试验。试验结果如有一项不合格时，再取加倍数量对该项进行复验，若仍不合格，则该批产品判定为不合格。导热系数和不燃性试验按GB/T10294、GB/T5464检验，然后按本标准4.2验收。7标志、包装、运输与贮存
7.1标志与产品合格证
7.1.1标志：在每张板表面上应用不掉色的颜色标明生产厂名称或者商标、生产日期、班次等，出厂的包装垛上应有该产品的标记与代号。7.1.2产品合格证：发货时必须将产品合格证随同发货单寄给用户，其中应载明：a）产品名称、产品标记、批号与生产日期；b）生产厂名称、商标及厂址；
c）产品性能检验结果；
JC/T 564—2000
d）生产广检验部门及检验人员签名盖章。7.2包装
产品可采用硬质包装箱。若采用其他包装方式，应保证板材不致弯曲、板边不致碰撞损坏。包装高度不应超过1.2m。
7.3运输
搬运和装卸板材时，应沿板材长度方向为受力边，不得互相撞击和自任何高度进行抛掷，运输工具底面必须平整并设法使产品固定好，在运输过程中要减少震动，防止碰撞和雨淋。7.4贮存
堆放板材应按不同规格、类别分别堆放、堆放高度不超过3.6m，堆放场地必须平坦、坚实，露天堆放，应有遮盖措施。如用方木支垫，应保证产品不致变形。515
