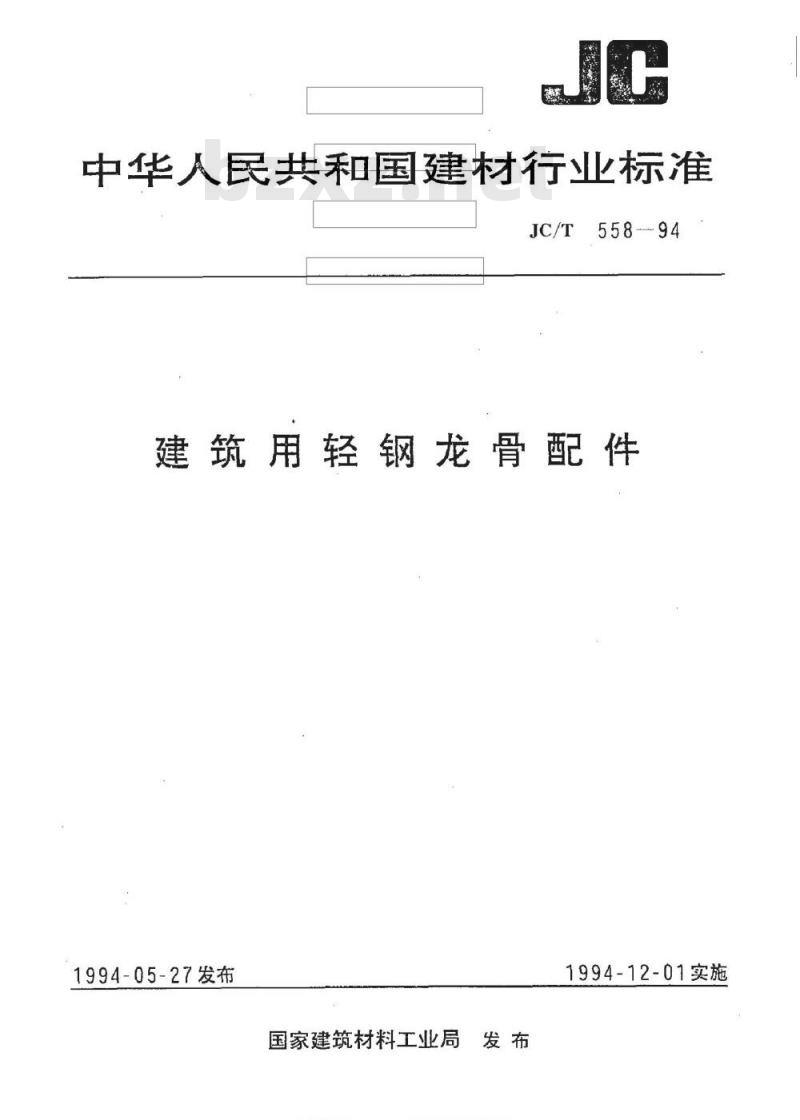

【建筑材料行业标准(JC)】 建筑用轻钢龙骨配件

中华人民共和国建材行业标准wwW.bzxz.Net
JC/T558-94
建筑用轻钢龙骨配件
1994-05-27发布
国家建筑材料工业局发布
各标准行业资料免费
1994-12-01实施

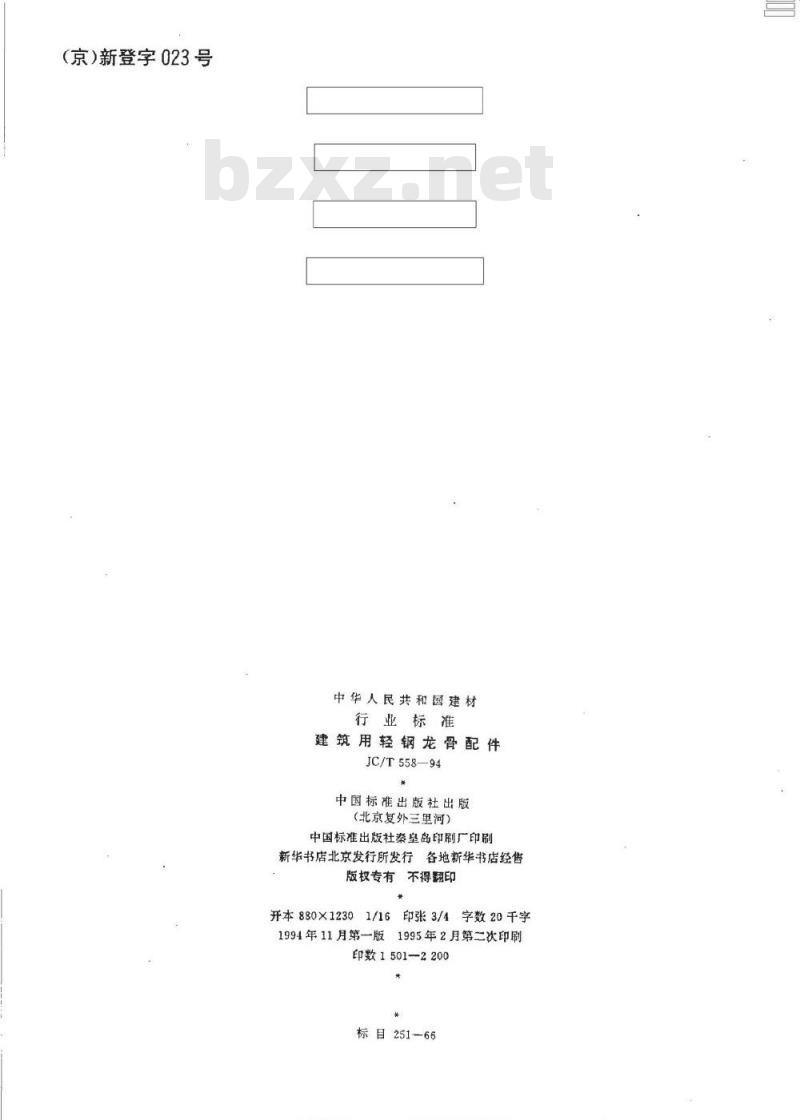

（京）新登字023号
中华人民共和园建材
行业标准
建筑用轻钢龙骨配件
JC/T558—94
中国标准出版社出版
（北京复外三里河）
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4字数20千字1994年11月第一版，1995年2月第二次印刷印数1501—2200
标目251-66
客标准行业格料免票
中华人民共和国建材行业标准
建筑用轻钢龙骨配件
1主题内容与适用范围
本标准规定了建筑用轻钢龙骨配件的技术要求，试验方法和检验规则。JC/T
558-94
本标准适用于GB11981中的轻钢龙骨在组合轻钢龙骨墙体、吊顶骨架时所用的配件。2引用标准
GB716碳素结构钢冷轧钢带
GB2518连续热镀锌薄钢板和钢带GB3525弹簧钢、工具钢冷轧钢带GB11981建筑用轻钢龙骨
3术语、代号
3.1术语
3.1.1建筑用轻钢龙骨配件：以冷轧薄钢板（带）为原料，经冲压成形后，用于组合轻钢龙骨墙体、吊顶骨架的配件。

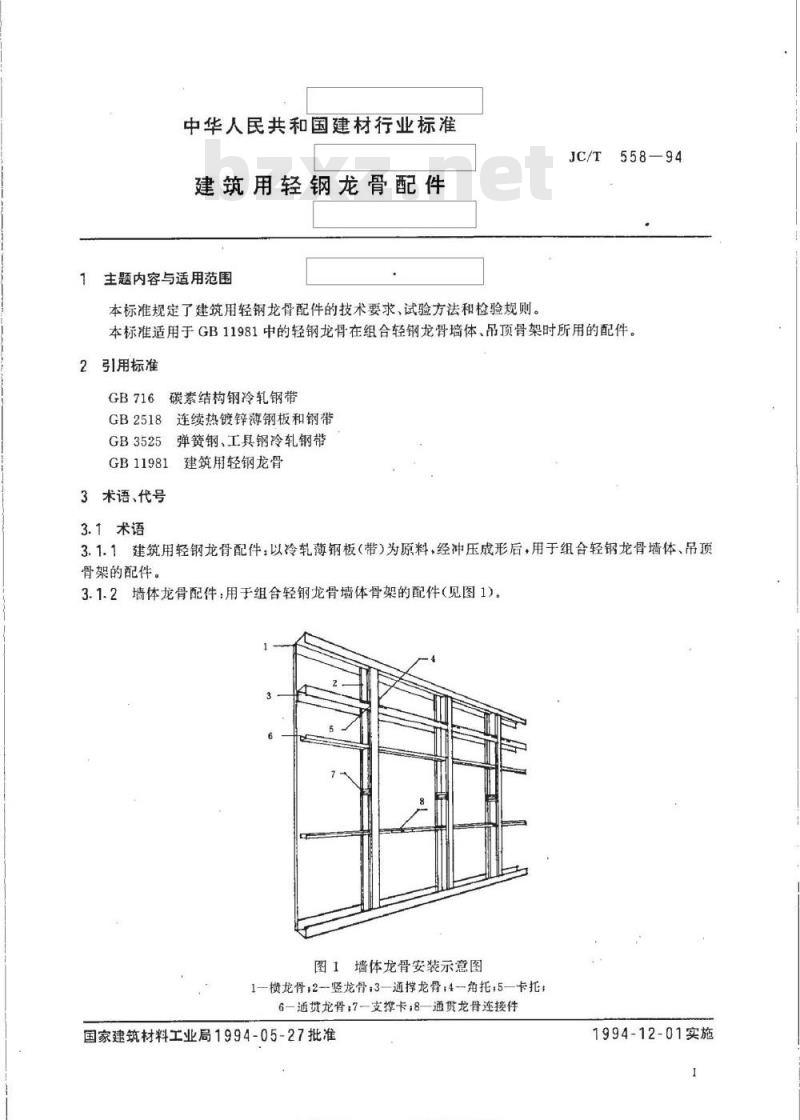

3.1.2墙体龙骨配件：用于组合轻钢龙骨墙体骨架的配件（见图1)。图1墙体龙骨安装示意图
1一横龙骨2--竖龙骨：3—通撑龙骨：4一角托，5一卡托，6一通贯龙骨；7-支撑卡；8—通贯龙骨连接件国家建筑材料工业局1994-05-27批准客装标准行业科
1994-12-01实施
JC/T558-94

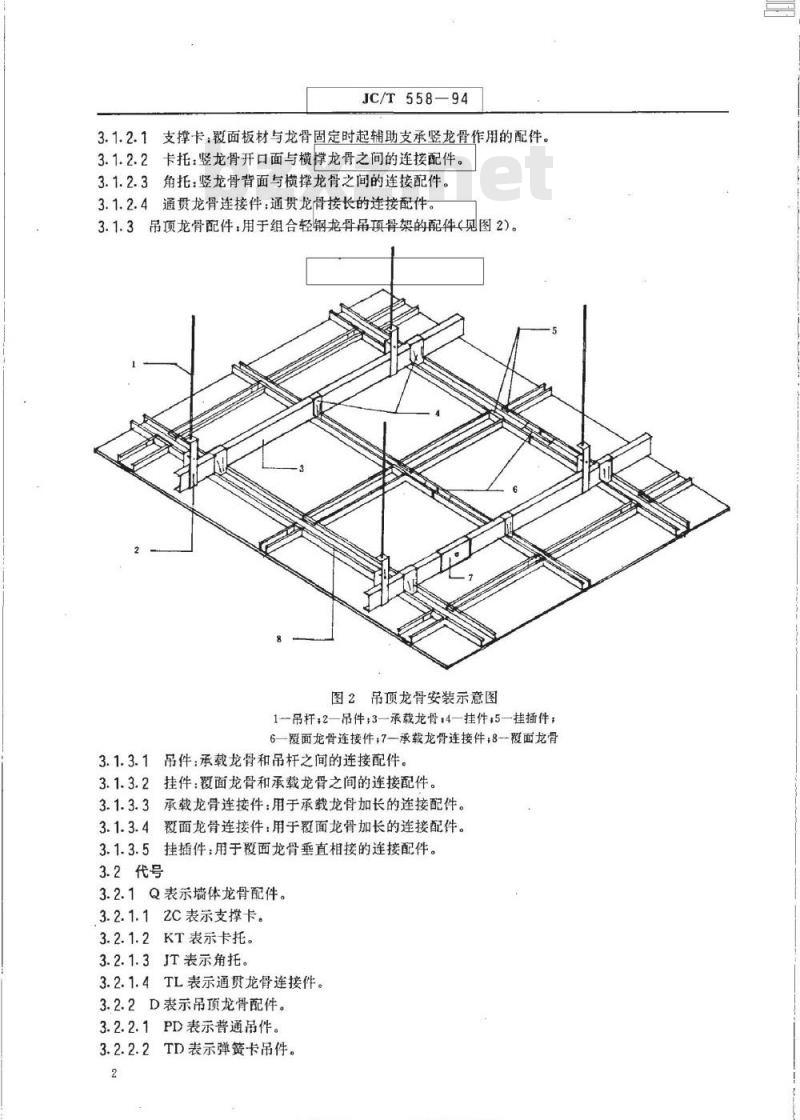

3.1.2.1支撑卡：双面板材与龙骨固定时起辅助支承竖龙骨作用的配件。3.1.2.2卡托：竖龙骨开口面与横撑龙骨之间的连接配件。3.1.2.3角托：竖龙骨背面与横撑龙骨之间的连接配件。3.1.2.4通贯龙骨连接件：通贯龙骨接长的连接配件3.1.3吊顶龙骨配件：用于组合轻钢龙骨吊顶骨架的配件（见图2），图2吊顶龙骨安装示意图
1一吊杆；2一吊件；3一承载龙骨：4一挂件：5一挂插件；6—覆面龙骨连接件，7一承载龙骨连接件8一覆面龙骨3.1.3.1吊件：承载龙骨和吊杆之间的连接配件。3.1.3.2挂件：覆面龙骨和承载龙骨之间的连接配件。3.1.3.3承载龙骨连接件：用于承载龙骨加长的连接配件。3.1.3.4双面龙骨连接件：用于覆面龙骨加长的连接配件。3.1.3.5挂插件：用于覆面龙骨垂直相接的连接配件。3.2代号
3.2.1Q表示墙体龙骨配件。
3.2.1.1ZC表示支撑卡。
3.2.1.2KT表示卡托。
3.2.1.3JT表示角托。
3.2.1.4TL表示通贯龙骨连接件。3.2.2D表示吊顶龙骨配件。
3.2.2.1PD表示普通吊件。
3.2.2.2TD表示弹簧卡吊件。
3.2.2.3YG表示压筋式挂件。
3.2.2.4PG表示平板式挂件。
3.2.2.5CL表示承载龙骨连接件。3.2.2.6FL表示双面龙骨连接件。3.2.2.7GC表示挂插件。

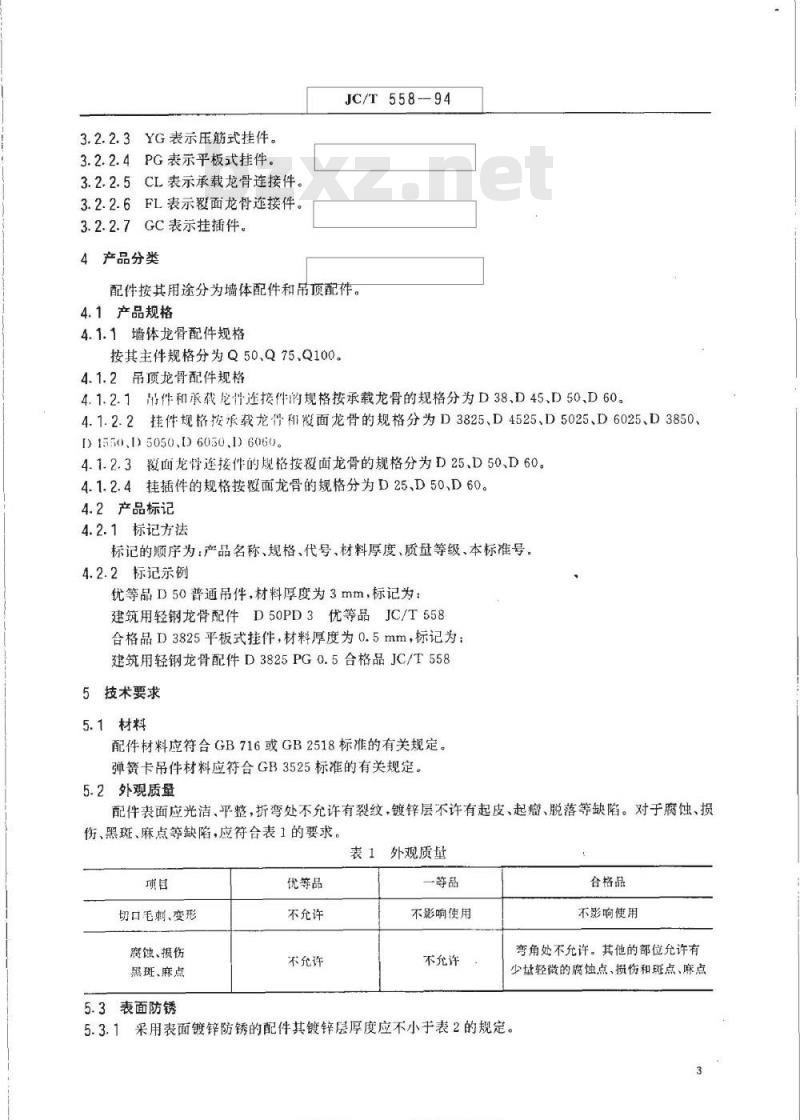

4产品分类
JC/T558--94
配件按其用途分为墙体配件和吊顶配件。4.1产品规格
4.1.1墙体龙骨配件规格
按其主件规格分为Q50.Q75、Q100。4.1.2吊顶龙骨配件规格
4.1.2.1吊件和承载龙件连接件的规格按承载龙骨的规格分为D38、D45、D50、D60。4.1.2.2挂件规格按承载龙件和双面龙骨的规格分为D3825、D4525、D5025、D6025、D3850、D1550,D5050、D6050、D6060.
4.1.2.3段面龙骨连接件的规格按覆面龙骨的规格分为D25、D50、D60。4.1.2.4挂插件的规格按双面龙骨的规格分为D25、D50、D60。4.2产品标记
4.2.1标记方法
标记的顺序为：产品名称、规格、代号、材料厚度、质量等级、本标准号。4.2.2标记示例
优等品D50普通吊件，材料厚度为3mm，标记为：建筑用轻钢龙骨配件D50PD3优等品JC/T558合格品D3825平板式挂件，材料厚度为0.5mm，标记为：建筑用轻钢龙骨配件D3825PG0.5合格品JC/T5585技术要求
5.1材料
配件材料应符合GB716或GB2518标准的有关规定。弹簧卡吊件材料应符合GB3525标准的有关规定。5.2外观质量
配件表面应光洁、平整，折弯处不允许有裂纹，镀锌层不许有起皮、起瘤、脱落等缺陷。对于腐蚀、损伤、黑斑、麻点等缺陷，应符合表1的要求。外观质量
切口毛刺、变形
腐蚀、提伤
黑斑、麻点
5.3表面防锈
优等品
不充许
不允许
一等品
不影响使用
不允许
合格品
不影响使用
弯角处不允许。其他的部位允许有少基轻微的腐蚀点、损伤和斑点、麻点5.3.1采用表面镀锌防锈的配件其镀锌层厚度应不小于表2的规定。标准技控网盗上品品总品各美标准行业饰料鱼费下载项目
镀锌层厚度（单面）
JC/T558—-94
表2镀锌层厚度
优等品
5.3.2配件表面允用喷漆、喷塑等其他防锈方法，其厚度也应符合表2要求。5.4极限偏差和材料厚度
配件的尺寸极限偏差和材料最小厚度应满足表3、表4的规定表3墙体龙骨配件
支撑平
通贯龙骨连接件
abzso:
合格品
极限偏差
材料厚度
普通吊件
弹赞卡吊件
玉斯式挂件
JC/T558-94
表4吊顶龙骨配件
用广不上人承载尼件
用于上人承载龙骨
标准批捷园品品客美标准行业资料免费下载极限偏差
材料厚度
式挂件
承载龙骨连拟件
耀师龙竹连接件
5.5力学性能
JC/T558--94
续表4
吊件和挂件的力学性能应符合表5的规定。美准
检验方法
上人承载龙骨
不上人承载龙骨
JC/T558-94
表5吊件及挂件的力学性能
载P,N
6.1仪器
游标卡尺：量程0~150mm，分度值0.02mm千分尺：量程025mm，分度值0.01mm；秒表：量程0~30min，分度值0.2s；镀锌测厚仪：精度值1uμm。
6.2试样
三个试件残余变形量平均值不
大于2.0mm，最大值不大于
挂件两角部不允许有变形
6.2.1用于检查和测定外观质墅、尺寸偏差及厚度、表面防锈等项自时，以三个试件为一组试样。用于检验吊件和挂件力学性能项目时，每组试样按表6规定抽取试样。6.2.2月
表6吊件及挂件力学性能试验试件数量及尺寸品种
承载龙骨
覆面龙骨
6.3试验步骤
6.3.1外观质量的检查
5个（其中2个用于挂件试验）
长度，mm
在距试件500mm外光照明亮的条件下，按5.2条的内容对试件进行目测检查，记录缺陷情况。6.3.2尺寸的测定
6.3.2.1尺寸A、B的偏差
用游标卡尺测量配件两端A、B的值，计算A、B的偏差值，取两端偏差绝对值的最大值为该试件的偏差值，取三个试件偏差值的平均值为该种试件的A、B偏差测定值。6.3.2.2尺寸C、D、E
用游标卡尺测量配件两端断面尺寸C、D和E的值，取两端最小值为该试件的测量值，取三个试件测量值的平均值为该种试件尺寸C、D和E的测定值。6.3.2.3厚度
用千分尺测量。每个试件测三点，取其平均值为测量值，取三个试件测量值的平均值为该种试件厚度的测定值。
6.3.3镀锌层厚度的测定
用镀锌测厚仪测定。每个试件每面至少取一点测其锌层厚度，取两面锌层厚度平均值为该试件锌层厚度值，取三个试件的平均值为该种试件镀锌层厚度的测定值。6.3.4力学性能试验
准技控区盗改上品品总品各美标准行业料急费下JC/T558-94
6.3.4.1吊件
每个吊件先按图3所示测量h、g，再按图4所示，组装试件。然后，对吊件徐徐加载，直到达到表5中所要求的荷载值为止。3min后，卸载。再隔3min后，拆下吊件，测量h、h4。每个吊件的残余变形值按下式计算，精确至0.1mm：
（h+h/2（h+h)/2
式中：A一一吊件的残余变形值，mmhi、hz分别为加载前吊件吊杆孔两边测点距吊件底边相应测点的距离，mm；hsh，一分别为加载后吊件吊杆孔两边测点距吊件底边相应测点的距离，mm。计算3个吊件残余变形量的平均值。加载前
吊件测点示意图
断面与相应承载龙骨相局
加教后
吊件力学性能试验装配示意图
承载龙件
爱面龙骨
200×50x6
(-200×30×6)
注：括号内数字用于覆面龙骨DC25。挂件力学性能试验装配示意图
6.3.4.2挂件
先按图5所示，组装试件。然后，对挂件徐徐加载，3min达到表5中所要求的荷载值。再隔3min后，拆下挂件，观察记录其变形情况。7检验规则
7.1检验分类
7.1.1出厂检验
产品出厂检验的项目有外观质量、形状、尺寸要求及表面防锈。7.1.2型式检验
配件的型式检验除7.1.1检验外，还应增加力学性能试验。有下列情况之一时，应进行型式检验：正常生产满一年；
b.当原材料、产品设计、工艺有重大改变时；新产品试制、定型、鉴定。
7.2抽样与组批规定
以1000件同品种、同规格、同等级的配件为一批，不足规定数量时，均按一批计。从一批产品中随机抽取6.2条规定数量的试件作为一组试样。7.3判定规则
7.3.1对挂件的力学性能要求，三个试件均满足，则该项指标判为合格。否则，判为不合格。准授控区品品各举标准行业资料免费下教JC/T558-94
7.3.2对于配件的外观，外形尺寸G.D.E,尺寸偏差A.B.厚度及镀锌层厚度和力学性能指标均合格测判为该种配件批合格。否则，判为不合格7.3.3对批不合格的产品，允许重新抽取两组试样，对不合格的项目进行重检。若仍有一组试样不合格，则仍判为批不合格。
8标志、包装、运输、贮存
8.1标志
在每一包装件上应标明制造厂名、产品标记、数量及制造日期或批号。8.2包装
配件产品按品种、等级分类，先按小定额数用防潮纸包装、捆扎或用瓦楞纸盒包装，然后再按品种（或配套）用大容器包装，大包装每件不得超过25kg。8.3运输
在运输过程中，不得扔摔、碰撞。8.4存放
产品应存放在干燥无腐蚀性场所。附加说明：
本标准由北京新型材料建筑设计研究院和中国新型建材工业杭州设计研究院负责起草。本标准主要起草人联直、孙天文。版权专有不得翻印
书号：1550662-9543
标目251--66
