【建筑材料行业标准(JC)】 钢纤维增强耐火浇注料

中华人民共和国建材行业标准
JC/T499—92
钢纤维增强耐火浇注料
1992-09-14发布
国家建筑材料工业局
1993-04-01实施

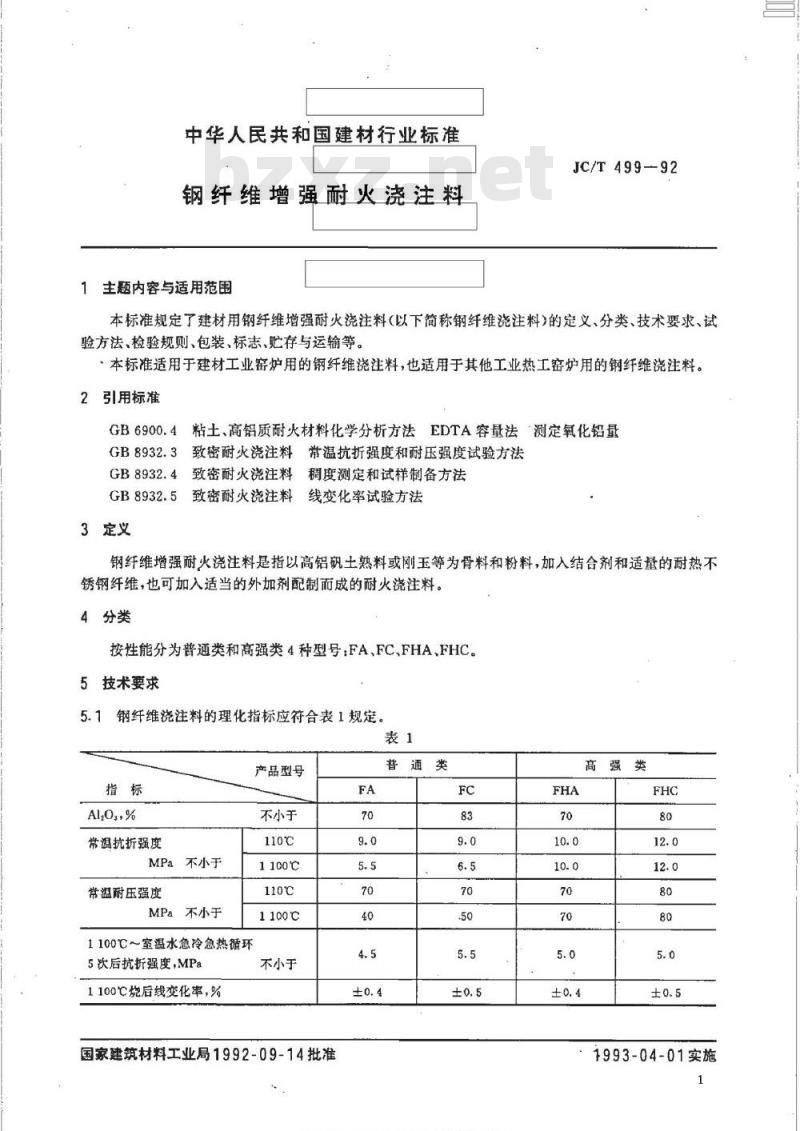

中华人民共和国建材行业标准
钢纤维增强耐火浇注料
主题内容与适用范围
JC/T499-92
本标准规定了建材用钢纤维增强耐火浇注料（以下简称钢纤维瓷注料）的定义、分类、技术要求、试验方法，检验规则、包装、标志、贮存与运输等。·本标准适用于建材工业窑炉用的钢纤维浇注料，也适用于其他工业热工密炉用的钢纤维浇注料。2引用标准
粘土、高铝质耐火材料化学分析方法EDTA容量法测定氧化铝量GB6900.4
3定义
致密耐火浇注料常温抗折强度和耐压强度试验方法致密耐火浇注料
稠度测定和试样制备方法
致密耐火浇注料线变化率试验方法钢纤维增强耐火浇注料是指以高铝矾土熟料或刚玉等为骨料和粉料，加入结合剂和适量的耐热不锈钢纤维，也可加入适当的外加剂配制而成的耐火浇注料。4分类
按性能分为普通类和高强类4种型号：FA,FC,FHA,FHC。5技术要求
5.1钢纤维浇注料的理化指标应符合表1规定。表1
产品型号
Al,0g,%
常温抗折强度
不小于
常温耐压强度
MPa不小于
1100℃～室温水急冷急热循环
5次后抗折强度，MPa
1100℃烧后线变化率，%
不小于
110℃
1100℃
110℃
不小于
国家建筑材料工业局1992-09-14批准FA
普通类
各类标准行业
高强类
1993-04-01实施

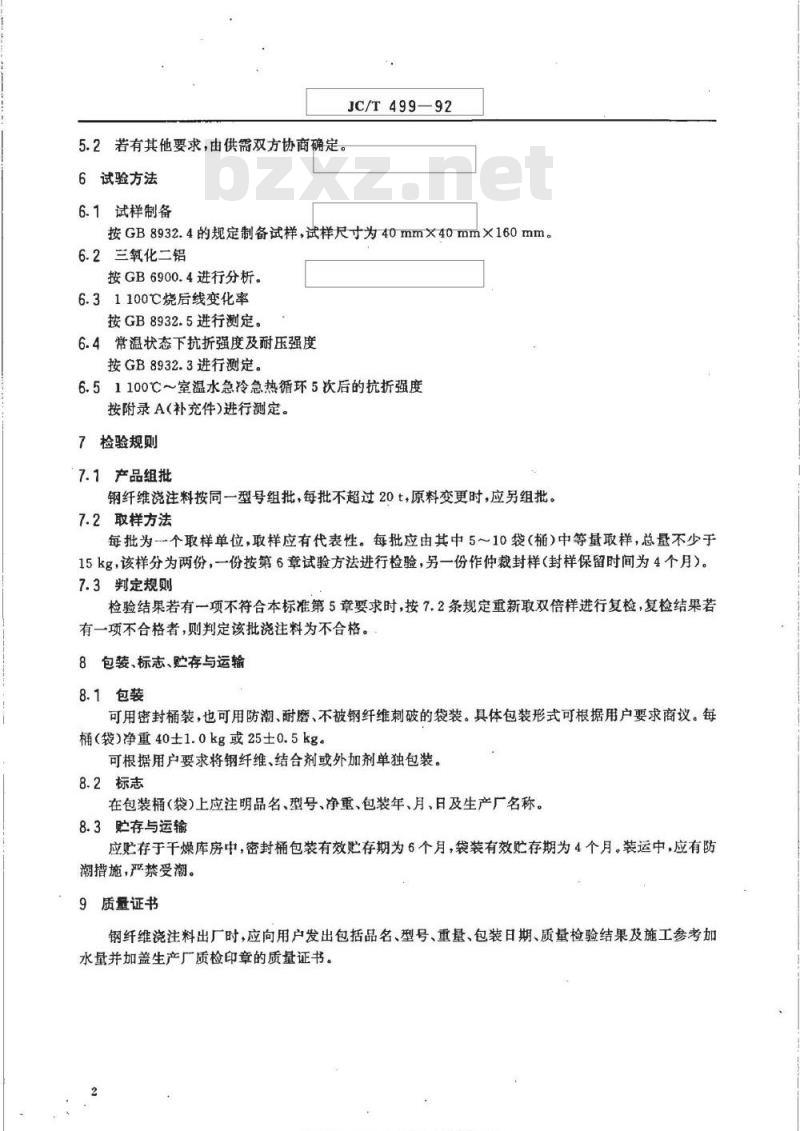

5.2若有其他要求，由供需双方协商确定6试验方法
6.1试样制备
JC/T499—92
按GB8932.4的规定制备试样，试样尺寸为40mm×40mm×160mm。6.2三氧化二铝Www.bzxZ.net
按GB6900.4进行分析。
6.31100℃烧后线变化率
按GB8932.5进行测定。
6.4常温状态下抗折强度及耐压强度按GB8932.3进行测定。
6.51100℃～室温水急冷急热循环5次后的抗折强度按附录A(补充件)进行测定。
7检验规则
7.1产品组批
钢纤维浇注料按同一型号组批，每批不超过20t，原料变更时，应另组批。7.2取样方法
每批为一个取样单位，取样应有代表性。每批应由其中5～10袋（桶）中等量取样，总量不少于15kg，该样分为两份，一份按第6章试验方法进行检验，另一份作仲裁封样（封样保留时间为4个月）。7.3判定规则
检验结果若有一项不符合本标准第5章要求时，按7.2条规定重新取双倍样进行复检，复检结果若有一项不合格者，则判定该批浇注料为不合格。8包装、标志、贮存与运输
8.1包装
可用密封桶装，也可用防潮、耐磨、不被钢纤维刺破的袋装。具体包装形式可根据用户要求商议。每桶（袋）净重40士1.0kg或25±0.5kg。可根据用户要求将钢纤维、结合剂或外加剂单独包装。8.2标志
在包装桶（袋）上应注明品名、型号、净重、包装年、月、日及生产厂名称。8.3贮存与运输
应贮存于干燥库房中，密封桶包装有效贮存期为6个月，袋装有效贮存期为4个月。装运中，应有防潮措施，严禁受潮。
9质量证书
钢纤维浇注料出厂时，应向用户发出包括品名、型号、重量、包装日期、质量检验结果及施工参考加水量并加盖生产厂质检印章的质量证书。A1仪器、设备
A1.1加热炉
JC/T499—92

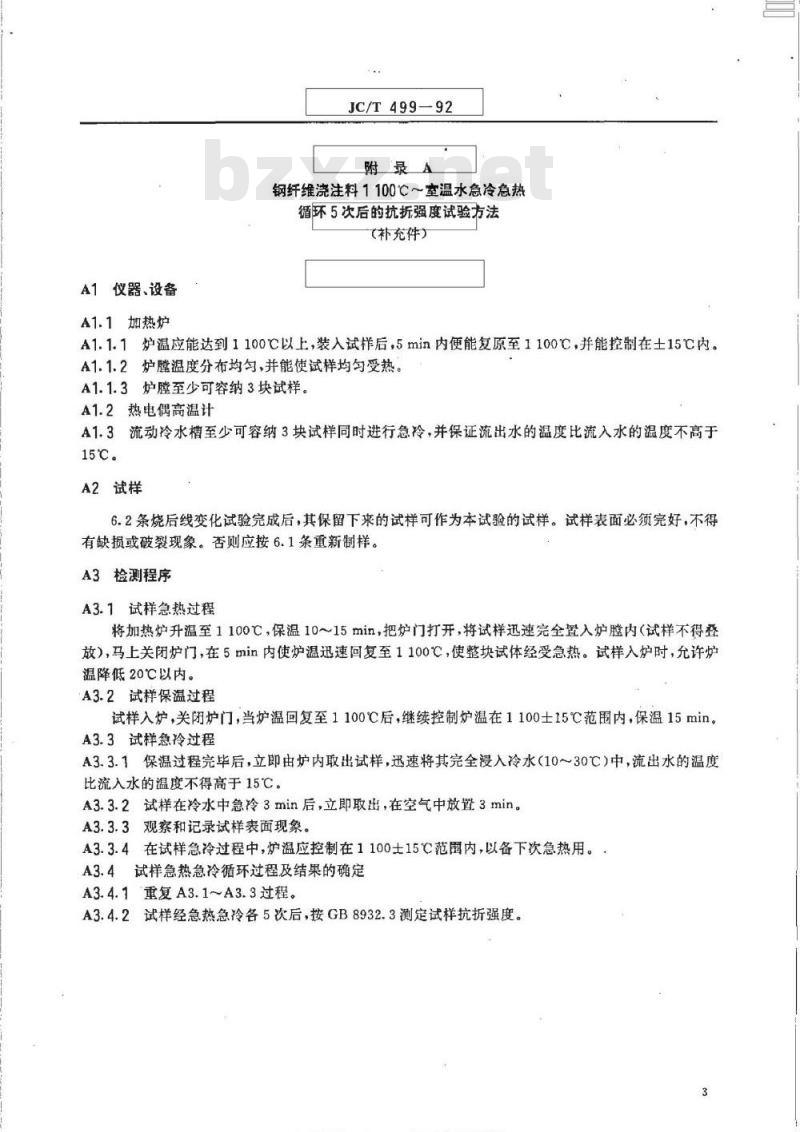

附录A
钢纤维浇注料1100℃~室温水急冷急热循环5次后的抗折强度试验方法
（补充件）
A1.1.1炉温应能达到1100℃以上，装入试样后，5min内使能复原至1100℃，并能控制在士15℃内。A1.1.2炉膛温度分布均匀，并能使试样均匀受热。A1.1.3炉膛至少可容纳3块试样
A1.2热电偶高温计
A1.3流动冷水槽至少可容纳3块试样同时进行急冷，并保证流出水的温度比流入水的温度不高于15℃。
A2试样
6.2条烧后线变化试验完成后，其保留下来的试样可作为本试验的试样。试样表面必须完好，不得有缺损或破裂现象。否则应按6.1条重新制样。A3检测程序
A3.1试样急热过程
将加热炉升温至1100℃，保温10～15min，把炉门打开，将试样迅速完全置入炉膜内（试样不得叠放），马上关闭炉门，在5min内使炉温迅速回复至1100℃，使整块试体经受急热。试样入炉时，充许炉温降低20℃以内。
A3.2试样保温过程
试样入炉，关闭炉门，当炉温回复至1100℃后，继续控制炉温在1100士15℃范围内，保温15min。A3.3试样急冷过程
A3.3.1保温过程完毕后，立即由炉内取出试样，迅速将其完全浸入冷水（1030℃）中，流出水的温度比流入水的温度不得高于15℃。A3.3.2试样在冷水中急冷3min后，立即取出，在空气中放置3min。A3.3.3观察和记录试样表面现象。A3.3.4在试样急冷过程中，炉温应控制在1100士15℃范围内，以备下次急热用。A3.4试样急热急冷循环过程及结果的确定A3.4.1重复A3.1~A3.3过程。
A3.4.2试样经急热急冷各5次后，按GB8932.3测定试样抗折强度B1用途
JC/T499—92

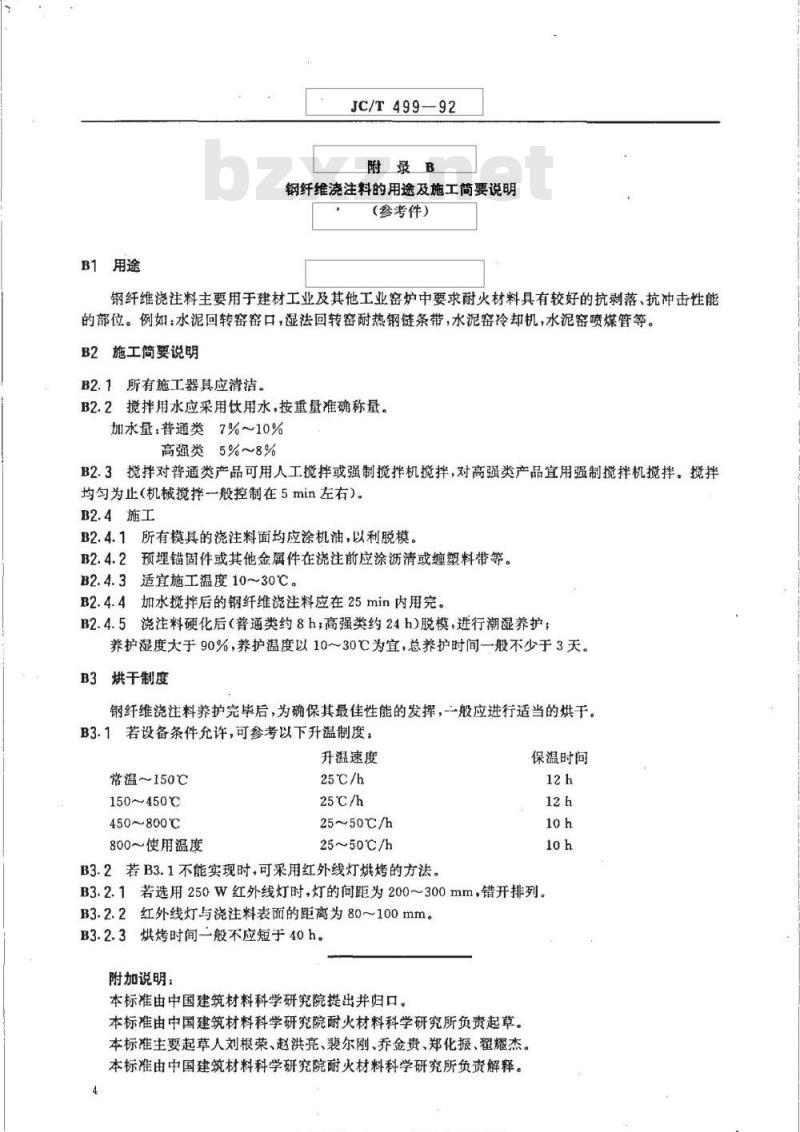

附录B
钢纤维浇注料的用途及施工简要说明（参考件）
钢纤维浇注料主要用于建材工业及其他工业窑炉中要求耐火材料具有较好的抗剥落、抗冲击性能的部位。例如：水泥回转密密口，湿法回转密耐热钢链条带，水泥密冷却机，水泥窑喷煤管等。B2施工简要说明
B2.1所有施工器具应清洁。
B2.2搅拌用水应采用饮用水，按重量准确称量。加水量：普通类7%~10%
高强类5%~8%
B2.3搅拌对普通类产品可用人工搅拌或强制搅拌机搅拌，对高强类产品宜用强制搅拌机搅拌。搅拌均匀为止（机械搅拌一般控制在5min左右）。B2.4施工
B2.4.1所有模具的浇注料面均应涂机油，以利脱模B2.4.2预埋锚固件或其他金属件在浇注前应涂沥清或缠塑料带等。B2.4.3适宜施工温度1030℃。
B2.4.4加水搅拌后的钢纤维瓷注料应在25min内用完。B2.4.5浇注料硬化后（普通类约8h；高强类约24h)脱模，进行潮混养护；养护湿度大于90%，养护温度以10～30℃为宜，总养护时间一般不少于3天。B3烘于制度
钢纤维浇注料养护完毕后，为确保其最佳性能的发挥，一般应进行适当的烘于。B3.1若设备条件允许，可参考以下升温制度：升温速度
常温～150℃
150~450℃
450800℃
800～使用温度
25℃/h
25℃/h
25~50℃/h
25~50℃/h
B3.2若B3.1不能实现时，可采用红外线灯烘烤的方法。保温时间
B3.2.1若选用250W红外线灯时，灯的间距为200～300mm，错开排列。B3.2.2红外线灯与浇注料表面的距离为80～100mm。B3.2.3烘烤时间二般不应短于40h。附加说明：
本标准由中国建筑材料科学研究院提出并归口。本标准由中国建筑材料科学研究院耐火材料科学研究所负责起草。本标准主要起草人刘根荣、赵洪亮、裴尔刚、乔金贵、郑化振、翟耀杰。本标准由中国建筑材料科学研究院耐火材料科学研究所负责解释。4
各类标准行业资惠
（京）新登字023号
中华人民共和国建材
行业标准
钢纤维增强耐火浇注料
JC/T499—92
中国标准出版社出版
(北京复外三里河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880X12301/16印张1/2字数8千字1993年2月第一版1993年2月第一次印刷印数1-3000
标目206—49
雪卖远准行业器水部
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
