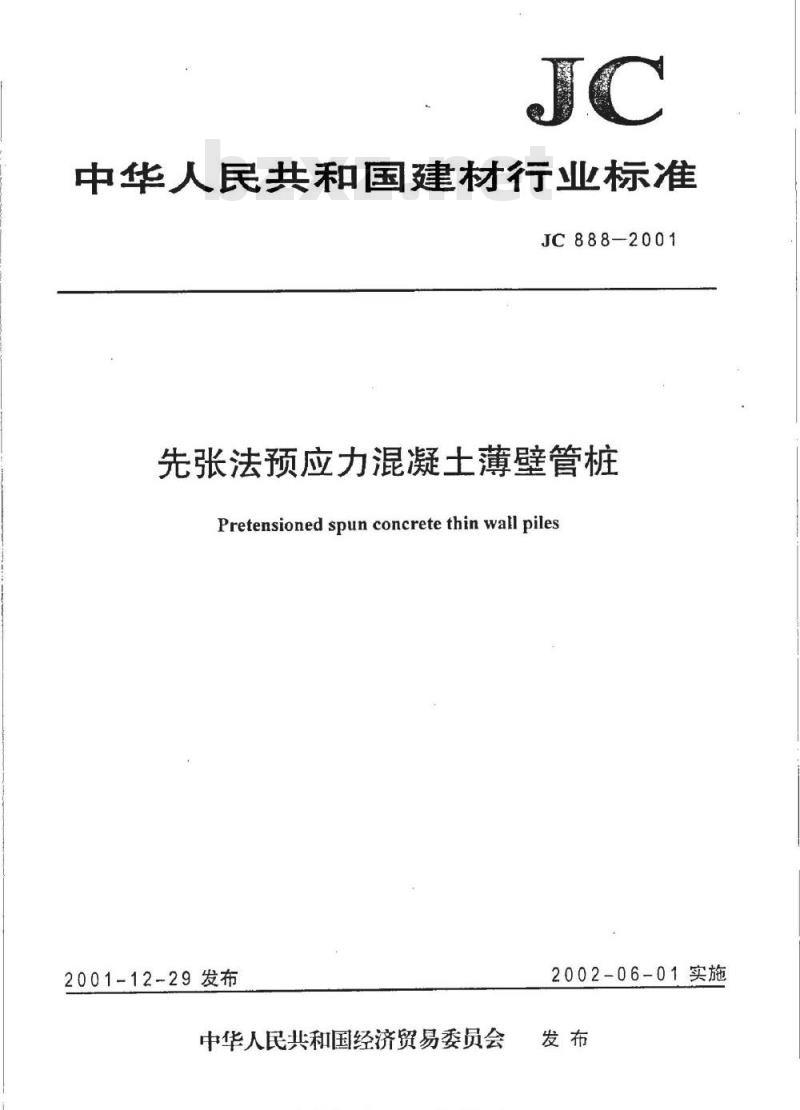

【建筑材料行业标准(JC)】 先张法预应力混凝土薄壁管桩

中华人民共和国建材行业标准
JC888-2001
先张法预应力混凝士薄壁管桩
Pretensioned spun concrete thin wall piles2001-12-29发布
中华人民共和国经济贸易委员会标准捷换网wm.baaoso.com名类标准行业资料免费下载2002-06-01实施
JC888-2001

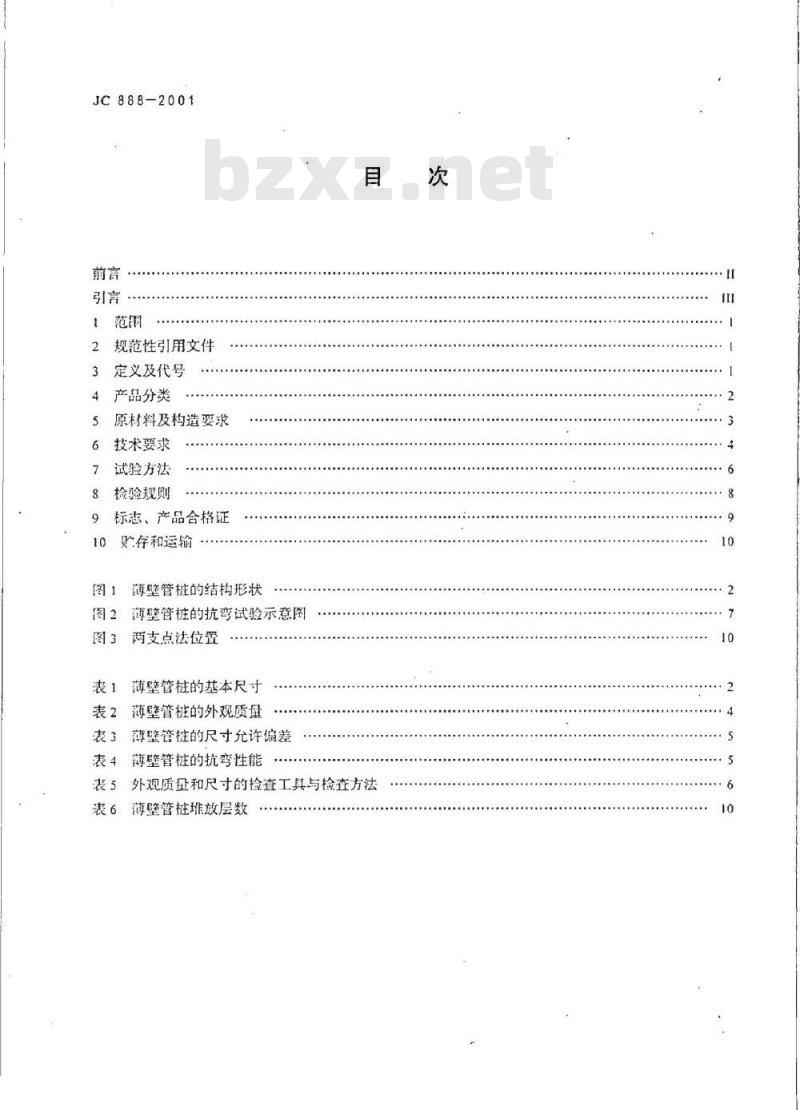

规范性引用文件
定义及代号
产品分类
原材料及构造要求
技术要求
试验方法
检验规则
标志、产品合格证
贮存和运输
图1薄壁管桩的结构形状
图？薄壁管桩的抗弯试验示意图图3两支点法位置
薄壁管桩的基本尺寸
表2薄壁管桩的外观质量
表3薄壁管柱的尺寸允许偏差
表4薄壁管桩的抗弯性能
表5外观质量和尺寸的检查工具与检查方法表6薄壁管桩堆放层数
标准捷换网wm.basoso.com名类标准行业资料免费下载10
JC888-2001

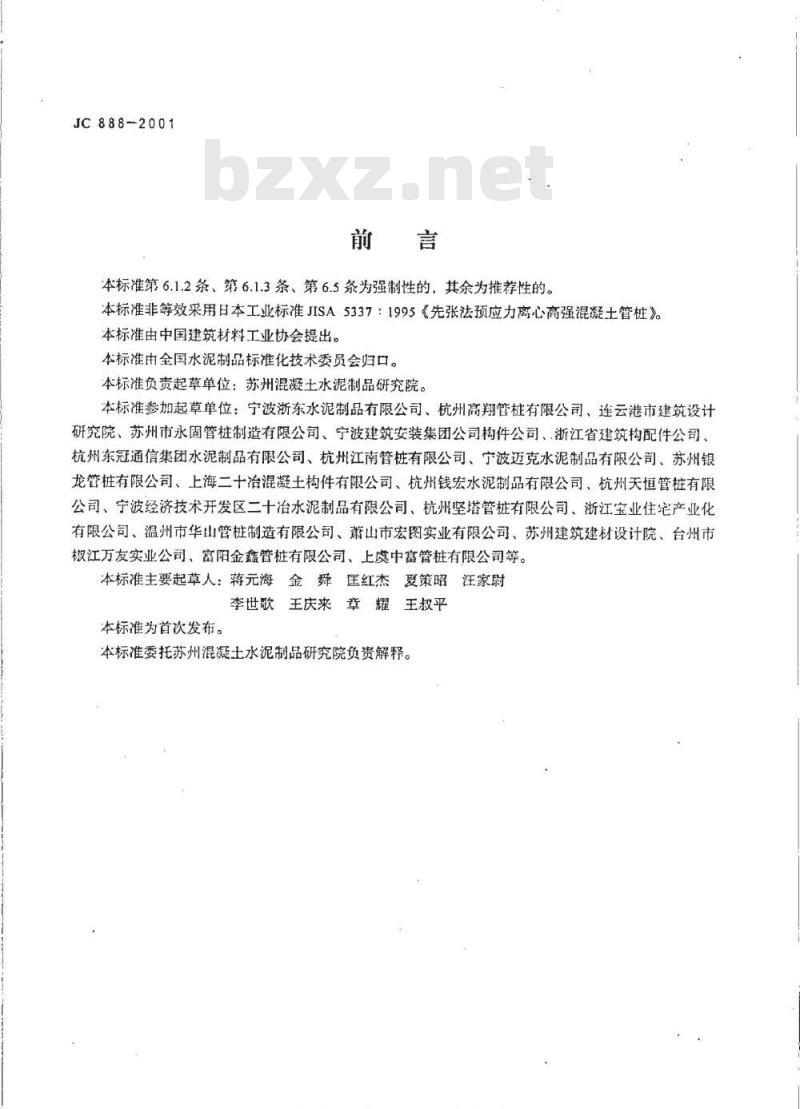

本标准第6.1.2条、第6.1.3条、第6.5条为强制性的，其余为推荐性的。本标准非等效采用日本工业标准JISA5337：1995《先张法预应力离心高强混凝土管桩》。本标准由中国建筑材料工业协会提出。本标准由全国水泥制品标准化技术委员会归口。本标准负责起草单位：苏州混凝土水泥制品研究院。本标准参加起草单位：宁波浙东水泥制品有限公司、杭州高翔管桩有限公司、连云港市建筑设计研究院、苏州市永固管桩制造有限公司、宁波建筑安装集团公司构件公司、浙江省建筑构配件公司、杭州东冠通信集团水泥制品有限公司、杭州江南管桩有限公司、宁波迈克水泥制品有限公司、苏州银龙管桩有限公司、上海二十冶混凝土构件有限公司、杭州钱宏水泥制品有限公司、杭州天恒管桩有限公司、宁波经济技术开发区二十冶水泥制品有限公司、杭州坚塔管桩有限公司、浙江宝业住宅产业化有限公司、温州市华山管桩制造有限公司、萧山市宏图实业有限公司、苏州建筑建材设计院、台州市椒江万友实业公司、富阳金鑫管桩有限公司、上虞中富管桩有限公司等。本标准主要起草人：蒋元海金舜匡红杰夏策昭汪家尉李世歌王庆来章耀王叔平
本标准为首次发布。
本标准委托苏州混凝土水泥制品研究院负贵解释。标准找捷网.wm.bcsoso.com各美标准行业资料免费下载JC8882001

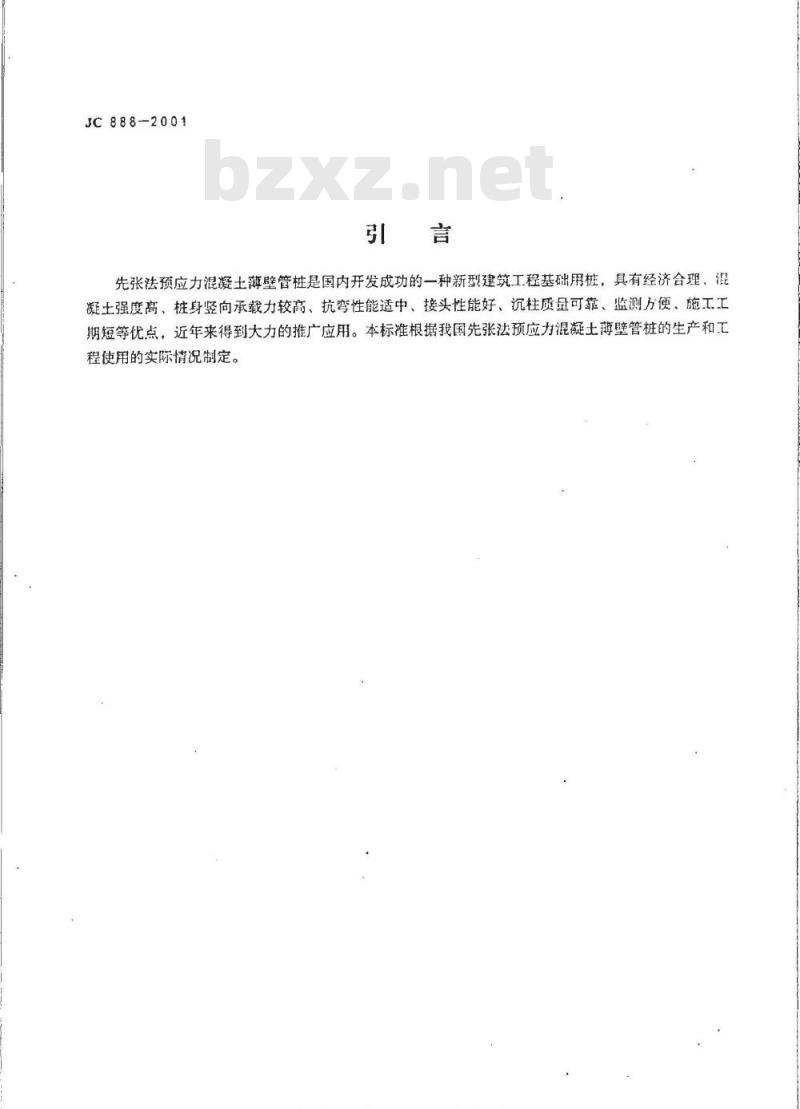

先张法预应力混凝土薄壁管桩是国内开发成功的一种新型建筑工程基础用桩，具有经济合理、混凝土强度高、桩身竖向承载力较高、抗弯性能适中、接头性能好、沉柱质量可靠、监测方便、施工工期短等优点，近年来得到大力的推广应用。本标准根据我国先张法预应力混凝土薄壁管桩的生产和工程使用的实际情况制定。
标准教网w5caso.com各类标准行业费料免费下较1范围

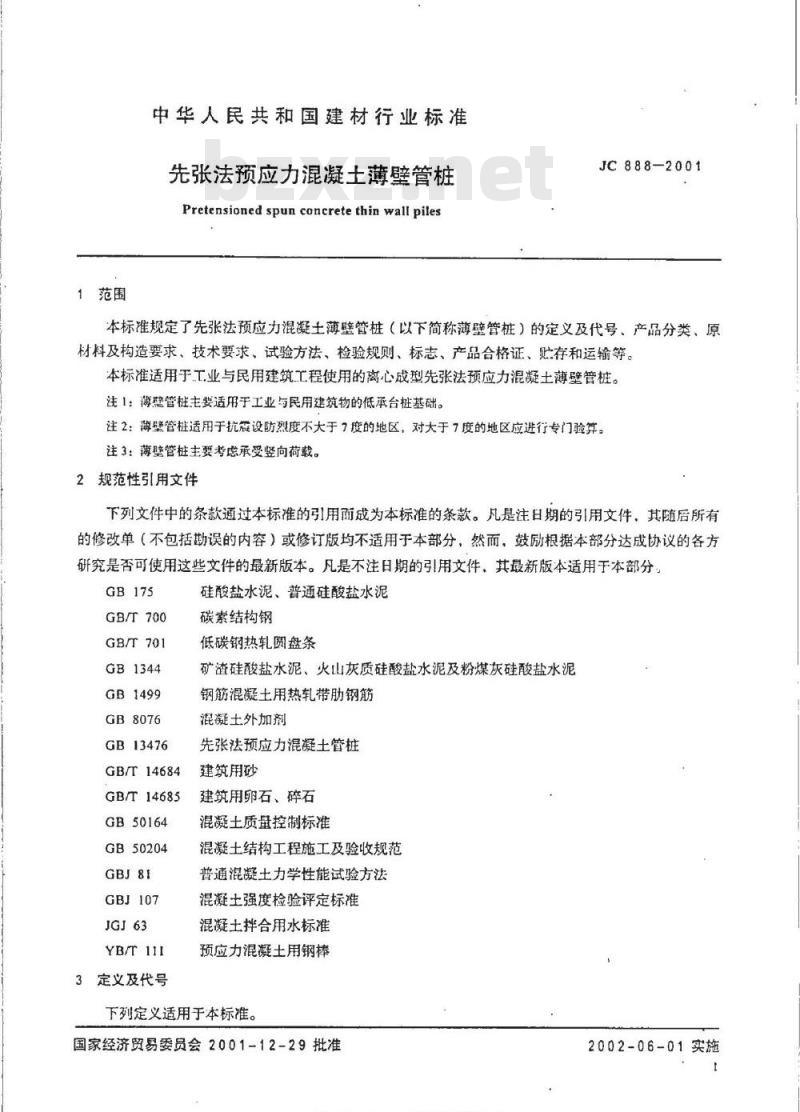

中华人民共和国建材行业标准
先张法预应力混凝土薄壁管桩
Pretensioned spun concrete thin wall pilesJC888-2001
本标准规定了先张法预应力混凝土薄壁管桩（以下简称薄壁管桩）的定义及代号、产品分类、原材料及构造要求、技术要求、试验方法、检验规则、标志、产品合格证、存和运输等。本标准适用于工业与民用建筑工程使用的离心成型先张法预应力混凝土薄壁管桩。注1：薄整管桩主要适用于工业与民用建筑物的低承台桩基础。注2：游壁管桩适用于抗震设防烈度不大于7度的地区，对大于7度的地区应进行专门验算。注3：薄壁管桩主要考虑承受竖向荷载。2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件。其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分，GB175
GB/T700
GB/T701
GB1344
GB1499
GB8076
GB13476
GB/T14684
GB/T14685
GB50164
GB50204
GBJ107
3定义及代号
硅酸盐水泥、普通硅酸盐水泥
碳素结构钢
低碳钢热轧圆盘条
矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥钢筋混凝土用热轧带肋钢筋
混凝土外加剂
先张法预应力混凝土管桩
建筑用砂
建筑用卵石、碎石
混凝土质量控制标准
混凝土结构工程施工及验收规范普通混凝土力学性能试验方法
混凝土强度检验评定标准
混凝土拌合用水标准
预应力混凝土用钢棒
下列定义适用于本标准。
国家经济贸易委员会2001-12-29批准标准提捷网.s.baoo.com2002-06-01实施
凡小于GB13476规定最小壁厚的先张法预应力混凝土管桩称为预应力混凝土薄壁管桩，代号薄壁管桩按外径分为300mm、350mm、400mm、450mm、500mm、550mm、600mm、700mm薄壁管桩应符合6.1和6.5的规定，按外观质量和尺寸偏差分为优等品（A）、一等品（B）和合格JC888-2001
4.3.1薄璧管桩的结构形状和基本尺寸应符合图1和表「的规定。4产品分类
PTC。
4.1产品规格
和800mm等规格。
4.2产品质量等级
4.3结构尺寸
品（c）
外径D
一整厚：一长度：D外径
图1薄壁管桩的结构形状
表丨薄壁管桩的基本尺寸
最小壁厚.
2根据供需双方协议，也可生产其他规格、长度的整管桩。60
标准提捷网bzRosDsop各类标准行业质料免费下载o
！表中桩长度按二头勾吊法验算。800
JC888-2001
4.3.2薄壁管桩的长度应包括桩身和接头，不包括附加配件。4.4标记示例
外径600mm、壁厚70mm、长度12m的一等品先张法预应力混凝土薄壁管桩的标记为：PTC6007012BJC888—2001
5原材料及构造
5.1原材料
5.1.1水泥
应采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，其质量应分别符合GB175、GB1344的规定。5.1.2骨料
5.1.2.1细骨料宜采用天然硬质中粗砂，细度模数为2.3~3.4，其质量应符合GB/T14684的规定。5.1.2.2粗骨料应采用碎石，其最大粒径不宜大于20mm，其质量应符合GB/T14685的规定。5.1.3钢材
5.1.3.1预应力钢筋宜采用预应力混凝土用钢棒，其质量应符合YB/T11I的规定。5.1.3.2螺旋筋宜采用冷拔低碳钢丝、低碳钢热轧圆盘条，其质量应符合GB50204、GB/T701的规定。5.1.3.3端板、桩套箍的材质性能应符合GB/T700中Q235的规定。5.1.4水
混凝土拌合用水的质量应符合JGJ63的规定。5.1.5外加剂
外加剂的质量应符合GB8076的规定，严禁使用氮盐类外加剂。5.1.6掺合料
掺合料不得对管桩产生有害影响，使用前必须进行试验验证。5.2构造要求
5.2.1预应力钢筋的加工
5.2.1.1钢筋应清除油污，不应有局部弯曲，端面应平整，单根管桩同束钢筋中，下料长度的相对差值不应大于L/5000。
5.2.1.2钢筋和螺旋筋的焊接点的强度损失不得大于钢筋标准强度的5%。5.2.1.3钢筋头强度不得低于该材料标准强度的90%。5.2.2钢筋骨架
5.2.2.1预应力钢筋沿其分布圆周均匀配置，最小配筋率不得低于0.4%，并不得少于六根。5.2.2.2薄壁管桩外径450mm及以下，螺旋筋的直径不应小于4mm；外径500mm~600mm，螺旋筋的直径不应小于5mm；外径700mm~800mm，螺旋筋的直径不应小于6mm。钢筋骨架螺距最大不超过110mm；距桩两端1000mm~1500mm长度范围内，螺距为40mm~60mm。5.2.2.3端部锚固钢筋应按设计图纸确定。注：采用端部错固钢筋时，宜采用低碳钢热轧圆盘条或钢筋混凝土用热轧带助钢筋，其质盘应分别符合GB/T701、GB1499的规定。
5.2.2.4骨架成型后，各部分尺寸应符合如下要求：a）预应力钢筋间距偏差不得超过±5mm；b）螺旋筋的螺距偏差不得超过±10mm。5.2.3接头
标准换换网wm.baoso.cae各美标准行业资料免费下练5.2.3.1薄壁管桩接头宜采用端板焊接。JC888-2001
5.2.3.2接头端板的宽度不得小于桩的壁厚。5.2.3.3接头的端面必须与桩身的轴线垂直。5.2.3.4接头的焊接坡口尺寸应按设计图纸确定。6技术要求
6.1混凝士
6.1.1混凝土质量控制应符合GB50164的规定。6.1.2薄壁管桩用的混凝土强度等级不得低于C60。6.1.3放张预应力筋时，混凝土抗压强度不得低于40MPa。6.2混凝土保护层
预应力筋的混凝土保护层厚度不得小于20mm。6.3外观质量
外观质量应符合表2的规定。
表2薄壁管桩的外观质量
粘皮和麻面
桂身合缝漏浆
局部磕损
内外表面落筋
表而裂缝
桩輪面平整度
断筋、脱头
桂套鞋阿陷
内表面混凝土瑞落
接头和柱套箍
与桩身结合面
空洞和蜂窝
优等品
不充许
不允许
不允许
产品质用等级
局部粘皮和麻面累计面积不
大于桩总外表面积的0.2%；
每处粘皮和麻而的深度不大
于3mm，且应修补
漏浆深度不大于3mm，每处
漏浆长度不大于100mm，累
计长度不大于管柱长度的
5%，且应修补
局部磕损深度不大于3mm，
每处而积不得大于9cm
不允许
台格品
局部粘皮和麻面累计面积不大
于扯总外表面积的0.5%：每处
粘皮和麻面的深度不大于6
mm，且应修补
滑浆深度不大于6mm.每处漏
浆长度不大于300mm，紧计长
度不大于管桩长度的10%.或www.bzxz.net
对称漏浆的搭接长度不大于100
mm，且应修补
局部磕损深度不大于6mm.每
处南积不得大于16cm2
不得出现环向和纵向裂缝，但龟裂、水纹和内整浮浆层中的收绍裂纹不在此限管桩端面混凝土和预应力钢筋锻头不得高出端板平面不充许
不允许
不充许
凹陷深度不大于3mm，面积
不得大于9cm
不允许
滑浆深度不大于3mm，溺浆
长度不大于周长的1/8，且应
不允许
标准捷提网wm.baoso.coe各美标准行业资料免费下载u陷深度不大干6mm，面积不
得大于16cm2
漏浆深度不大于6mm.漏浆长
度不大于周长的1/4.且应修补
6.4尺寸允许偏差
JC888-2001
薄壁管桩各部位的尺寸允许偏差应符合表3的规定。表3薄壁管桩的尺寸允许偏差
端部倾斜
保护层厚度
桩身弯曲度
桩端板
外侧平面度
注：表内尺寸以设计图纸为基准6.5抗弯性能
优等品
允许偏差
一等品
≤L/1500
≤L/1200
正偏差不限
单位为毫米
合格品
L/1000
薄壁管应按7.3进行抗弯试验，当加载至表4中的抗裂弯矩时，桩身不得出现裂。6.5.1
表4薄壁管桩的抗弯性能
抗裂弯矩
标准规换网m.besoeo.ccm各类标准行业资料免费下赖极限弯炬
JC888-2001
6.5.2当加载至表4中的极限弯矩时，薄壁管桩不得出现下列任何一种情况：a）受拉区混凝土裂缝宽度达到1.5mm；b）受拉钢筋被拉断；
c）受压区混凝土破坏。
6.5.3薄壁管桩接头处极限弯矩不得低于桩身极限弯矩。7试验方法
7.1泥凝土抗压强度
混凝土拌合物应在搅拌站或喂料工序中随机抽取，制作标准尺寸试件，并与薄壁管柱同条件养护，混凝土抗压强度试验方法见GBJ81。7.2外观质量和尺寸的检查
外观质量和尺寸的检查工具与检查方法见表5。表5外观质量和尺寸的检查工具与检查方法检查项目
柱端部倾斜
桩身弯曲度
保护层摩度
溺浆长度
漏浆深度
裂缝宽度
检查工具与检查方法
用卷尺测量，精确至1mm
用卡尺或钢直尺在同一断面测定相互垂直的两直径，取其乎均值，精确至1mm
用钢直尺在同一断面相互垂直的两直径上测定四处壁厚，取其平均值，精确至1mm
将直角靠尺的一边紧靠桩身，另一边与端板紧靠，测其最大问隙处精确至1mm
将拉线紧柱的两端部，用钢直尺测量其弯的处的最大距离，粘确至1mm
至深度游标卡尺在管桩的中部同一圆周的二处不同部位测益，精确至0.1mm
用钢卷尺测盘，精确至1mm
用深度游标卡尺测量，精确至0.1mm用20倍读数放大镜测量，精确至0.01mm7.3抗弯试验
测量工具分度值
7.3.1薄壁管桩的抗弯试验采用简支梁对称加载装置，如图2所示，其中，P的方向可垂直于地面，也可平行于地面（薄壁管桩的轴线均与地面平行）。6
标准捷换网msbazoza.ccm各美标准行业资料免费下yz
JC888-2001
—薄壁管桩；2—滚动铰支座：3—固定铰支座：4-支：5—分配梁6-分配梁固定支座：7分配梁滚动铰支座：8—U型垫板图2薄壁管桩的抗弯试验示意图
7.3.2薄壁管桩接头处抗弯试验方法与7.3.1相同，应使接头位于最大弯矩处。7.3.3加载程序
第一步：按抗裂弯矩的20%的级差由零加载至抗裂弯矩的80%，每级荷载的持续时间不少于3min然后按抗裂弯矩的10%的级差继续加载至抗裂弯矩的100%。每级荷载的持续时间不少于3min，观察是否有裂缝出现，测定并记录裂缝宽度。第二步：如果在抗裂弯矩的100%时未出现裂缝，则按抗裂弯矩的5%的级差继续加载至裂缝出现每级荷载的持续时间不少于3min，测定并记录裂缝宽度。第三步：按极限弯矩的5%的级差继续加载至出现6.5.2所列极限状态的检验标志之一为止。每级荷载的持续时间不少于3min，观测并记录各项读数。7.3.4弯矩计算公式
实测弯矩按式（1）～式（3）计算：a）垂直向下加载时：
b）垂直向上加载时：
c）水平加载时：
式中：M抗弯弯矩，kN·m：
W—薄壁管桩重量，kN；
L—薄壁管桩长度，m；
P荷载（垂直加载时，应考虑加载设备的重量），kN。7.3.5抗裂荷载和极限荷载的确定标准提捷网.bzRomDcon各类标准行业资料免费下装()
JC888-2001
7.3.5.1当在加载过程中第一次出现裂缝时，应取前一级荷载值作为抗裂荷载实测值；当在规定的荷载持续时间内第一次出现裂缝时，应取本级荷载值与前一级荷载值的平均值作为抗裂荷载实测值；当在规定的荷载持续时间结束后第一次出现裂缝时，应取本级荷载值作为抗裂荷载实测值。7.3.5.2当在规定的荷载持续时间结束后出现6.5.2所列的情况之一时，应取此时的荷载值作为极限荷载实测值；当在加载过程中出现上述情况之一时，应取前一级荷载值作为极限荷载实测值；当在规定的荷载持续时间内出现上述情况之一时，应取本级荷载值与前一级荷载值的平均值作为极限荷载实测值。8检验规则
8.1混凝土强度检验评定
8.1.1检验评定混凝土强度等级的龄期依据下列规定执行：a）采用压蒸养护工艺时，混凝土强度等级的龄期为出釜后1d；b）采用其他养护工艺时，混凝土强度等级的龄期为28d。8.1.2检验混凝土质量的试件的留暨应符合下列规定：a）当混凝土配合比调整或原材料发生变更时，应制作三组试件：b）每拌制100盘或个工作班拌制的同配合比混凝土不足100盘时，应制作三组试件。其中：组试件检验预应力钢筋放张时混凝土抗压强度，一组试件检验28d的混凝土抗压强度（采用压蒸养护工艺时，检验出釜后1d的混凝土抗压强度），另一组备用或检验薄壁管桩出厂时的混凝土抗压强度。8.1.3混凝土强度检验评定应按GBJ107执行。8.2出厂检验
8.2.1检验项目
包括混凝土抗压强度、外观质量、尺寸偏差（不包括保护层厚度）抗弯性能的检验。8.2.2批量和抽样
8.2.2.1外观质量：逐根检验。
8.2.2.2尺寸偏差：同规格、同壁厚的薄壁管桩连续生产30000m为一批，但在四个月内生产总数不足30000m时仍作为一批，在成品中随机抽取10根进行检验。8.2.2.3抗弯性能：在外观质量和尺寸偏差检验合格的产品中随机抽取二根进行抗弯性能的检验。8.2.3判定规则
8.2.3.1尺寸偏差：若所抽10根中不符合某一等级的薄壁管桩不超过二根，则判尺寸偏差为相应等级。8.2.3.2抗弯性能：若所抽二根全部符合6.5.1规定时，则判抗弯性能合格；若有一根不符合6.5.1规定时，应从同批产品中抽取加倍数量进行复验，复验结果若均符合6.5.1规定时，则判抗弯性能合格；若仍有一根不符合标准，则判抗裂性能不合格。8.2.3.3总判定：在混凝土抗压强度、保护层厚度与抗弯性能合格的基础上，外观质量和尺寸偏差全部符合某一等级规定时，则判该批产品为相应质量等级。8.3型式检验
8.3.1检验条件
有下列情况之一时均应进行型式检验：a）新产品投产或老产品转厂生产的试制定型鉴定；b）当结构、材料、工艺有较大改变时；c）当同一规格的薄壁管桩连续生产100000m或在六个月内生产总数不足100000m时；d）停产半年以上恢复生产时；
标准提捷网.bRosD.on各美标准行业资料免费下载
