【建筑材料行业标准(JC)】 自粘聚合物改性沥青聚酯胎防水卷材

ICS91.060.30
中华人民共和国建材行业标准
898-2002
自粘聚合物改性沥青聚酯胎防水卷材Self-adhering polymer modified bituminous sheet materials usingpolyester reinforcements for waterproofing2002-06-19发布
中华人民共和国国家经济贸易委员会2002-12-01实施
JC898-2002

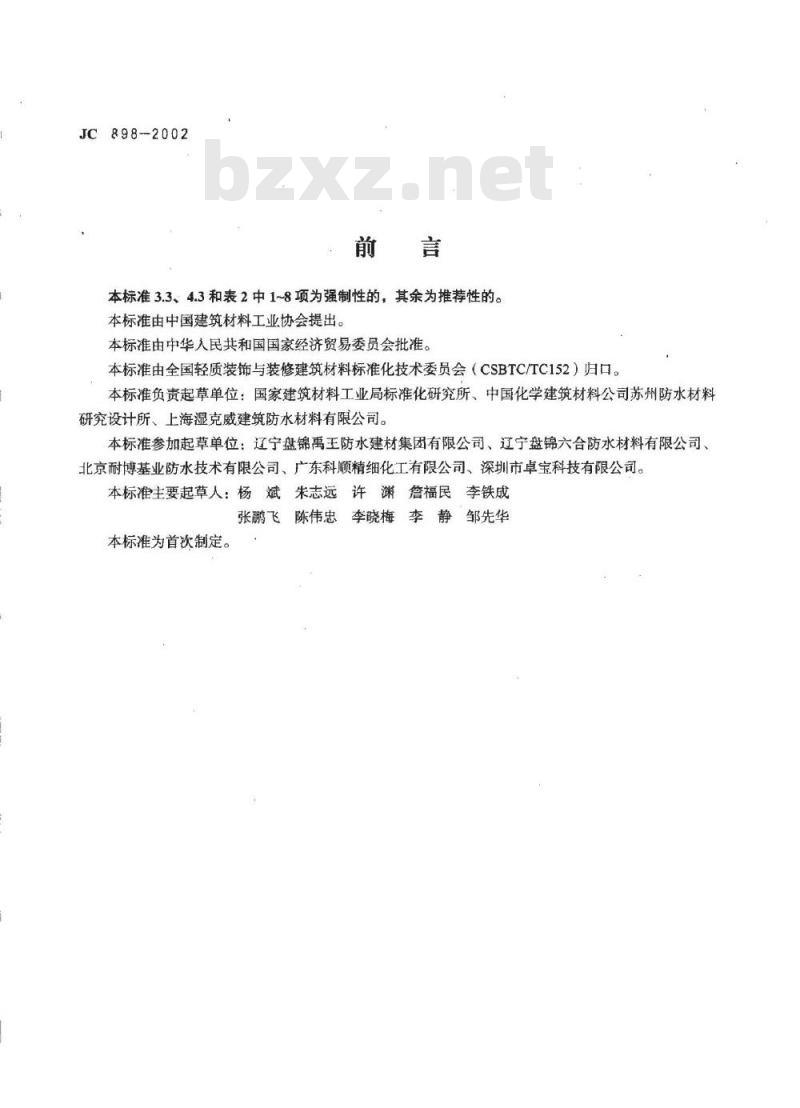

本标准3.3、4.3和表2中1~8项为强制性的，其余为推荐性的。本标准由中国建筑材料工业协会提出。本标准由中华入民共和国国家经济贸易委员会批准。本标准由全国轻质装饰与装修建筑材料标准化技术委员会（CSBTC/TC152）归口。本标准负责起草单位：国家建筑材料工业局标准化研究所、中国化学建筑材料公司苏州防水材料研究设计所、上海湿克威建筑防水材料有限公司。本标准参加起草单位：辽宁盘锦禹王防水建材集团有限公司、辽宁盘锦六合防水材料有限公司北京耐博基业防水技术有限公司、广东科顺精细化工有限公司、深圳市卓宝科技有限公司。本标准主要起草人：杨斌朱志远许渊詹福民李铁成张鹏飞陈伟忠李晓梅李静邹先华本标准为首次制定。
中华人民共和国建材行业标准
自粘聚合物改性沥青聚酯胎防水卷材Self-adhering polymer modified bituminous sheet materials usingpolyester reinforcements for waterproofing1范围
JC898-2002
本标准规定了自粘聚合物改性沥青聚酯胎防水卷材的分类、技术要求、试验方法、检验规则及标志、贮存与运输等。
本标准适用于以聚合物改性沥青为基料，采用聚酯毡为胎体的、粘贴面背面覆以防粘材料的增强自粘防水卷材（以下简称“自粘聚酯胎卷材”）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T328
GB12952
GB/T17146
GB18242—2000
GB/T182442000
JC840--1999
3分类和标记
3.1分类
沥青防水卷材试验方法
聚氯乙烯防水卷材
建筑材料水蒸气透过性能试验方法弹性体改性沥青防水卷材
建筑防水材料老化试验方法
自粘橡胶沥青防水卷材
3.1.1按物理力学性能分为I型和IⅡ型。3.1.2按上表面材料分为聚乙烯膜（PE）、细砂（S）铝箔（AL）三种。3.2规格
面积：10m2、15m2。
幅宽：1000mm。
厚度：
a）聚乙烯膜面与细砂：1.5mm、2mm、3mm；b）铝箔面：2mm、3mm。
其他规格可由供需双方协商。
3.3标记
按产品名称、型号、表面材料、卷材厚度和标准编号顺序标记。国家经济贸易委员会2002-06-19批准2002-12-01实施
JC898-2002
示例：3mm厚I型聚乙烯膜面自粘聚合物改性沥青聚酯胎防水卷材标记为：自粘聚酯胎卷材IPE3JC898--20023.4用途
聚乙烯膜面、细砂面自粘聚酯胎卷材适用于非外露防水工程，铝箔面自粘聚酯胎卷材可用于外露防水工程，1.5mm自粘聚酯胎卷材仅用于辅助防水。4要求
4.1卷重、厚度及面积
卷重、厚度及面积应符合表1规定。表1卷重、厚度及面积
规格（公称厚度）
上表面材料
最低卷重
kg/卷
4.2外观
4.2.1成卷卷材应卷紧卷齐，端面里进外出不得超过20mm。AL
4.2.2成卷卷材在4℃~45℃任-产品温度下展开不应有粘结，在距卷芯1000mm长度外不应有10mm以上的裂纹。
4.2.3胎基应浸透，不应有未被浸渍的条纹。4.2.4卷材表面应平整，不允许有孔洞、缺边和裂口，细砂应均匀一致并紧密地粘附于卷材表面。4.2.5每卷卷材接头不应超过一个，较短的一段长度不应少于1000mm，接头应剪切整齐，并加长150mm。4.3物理力学性能
物理力学性能应符合表2规定。
表2物理力学性能
耐热度
厚度，mm
可溶物含量，g/m2免费标准bzxz.net
压力，MPa
保持时间，min
PE、S
拉力，N/50mm
70无滑动、流消、滴落
80无滑动、
流消、滴落
厚度，mm
最大拉力时延伸率，%
低温柔度，℃
剪切性能
N/mm2≥
JC898-2002
续表2
2.0或粘
卷材与卷材
卷材与铝板
剥离性能，N/mm
抗穿孔性
撕裂强度，N
水蒸气透湿率，g（m2·s·Pa）外观
人工气候加速
老化②
拉力保持率，%
低温柔度，℃
合面外
注：①水蒸气透湿率性能在用于地下工程时要求。②聚乙烯膜面、细砂面卷材不要求人工加速气候老化性能。5试验方法
5.1标准试验条件
标准试验温度：（23±2）℃
5.2卷重、面积及厚度
5.2.1卷重
4.0或粘合面外断裂
1.5或粘合面外断裂
不渗水
5.7×10-9
无滑动、流消、滴落
用最小分度值为0.1kg的台秤称量每卷卷材的质量，卷重不包括卷芯及防粘材料。20
随机抽取1m?防粘材料测量其单位面积质量，随机抽取10根卷芯，称量其质量、计算出每根卷芯平均质量。计算卷重时扣除防粘材料与卷芯质量。5.2.2面积
用最小分度值为1mm卷尺在卷材两端和中部三处测量宽度、长度，以长度及宽度的平均值相乘求得每卷卷材面积。若有接头，以量出两段长度之和减去150mm计算。当面积超出标准规定的正偏差时，以公称面积计算卷重，当其符合最低卷重要求时，也可判为符合标准。
5.2.3厚度
按GB18242-2000中5.1.3进行，扣除防粘材料的厚度，并避开折皱处。5.3外观
外观按GB18242—2000中5.2进行。5.4物理力学性能
5.4.1试件
将被检测的卷材在距外层端部500mm处沿纵向裁取1500mm的全幅卷材进行物理力学性能试验，试件按图1裁取，尺寸及数量见表3。水蒸气透湿率按GB/T17146的规定裁取试件，人工气候加速老化按GB/T182442000中3.2裁取试件。3
可溶物含量
不透水性
耐热度
拉伸性能
低温柔度
剪切性能
剥离性能
抗穿孔性
撕裂强度
（向游）
5.4.2可溶物含量
JC898-2002
表3试件尺寸及数量
D、D'
按GB18242—2000中5.3.2进行。5.4.3不透水性
试件尺寸（长×宽），mm
100×100
150×150
100×50
150×25
150×25
i00x25
120×25
150×150
200×75
1000（横向）
图1试件裁取位置
数量，个
纵横向各5
纵横向各5
单位：mm
按GB/T328进行，自粘面迎水，撕去试件表面防粘材料，将与透水盘密封圈尺寸一样的滤纸制成的纸环置于试件自粘面上再进行试验。5.4.4耐热度
按GB18242-2000中5.3.5进行。
5.4.5拉力及最大拉力时延伸率
JC898-2002
按GB18242--2000中5.3.3进行，夹具间距75mm，纵横向均进行试验，拉力按式（1）计算。P=F×2
式中：P-50mm宽度的拉力，N/50mm；F--25mm宽度试件的拉力，N/25mm。5.4.6低温柔度
按GB18242—2000中5.3.6进行，2mm、3mm卷材采用半径15mm柔度板（棒），1.5mm卷材采用半径12.5mm柔度板（棒）。5.4.7剪切性能
按JC8401999中5.2.6进行。
5.4.8剥离性能
按JC840--1999中5.2.7进行。
5.4.9抗穿孔性
按GB12952进行。
5.4.10撕裂强度
按GB182422000中5.3.7进行。
5.4.11水蒸气透湿率
按GB/T17146干燥剂法进行试验。5.4.12人工气候加速老化
按GB/T18244—-2000中第6章进行，时间720h。6检验规则
6.1检验分类
6.1.1按检验类型分为出厂检验和型式检验。出厂检验项目包括：卷重、面积、厚度、外观、不透水性、耐热度、低温柔度、拉力、最大拉力时延伸率、剥离性能、剪切性能。型式检验项目包括第4章要求中所有规定。6.2.1型式检验
有下列情况之一时，应进行型式检验：a）新产品投产或产品定型鉴定时；b）正常生产时，每半年进行一次。其中水蒸气透湿率每年一次，人工气候加速老化每两年进行；
c）原材料、工艺等发生较大变化，可能影响产品质量时；d）出厂检验结果与上次型式检验结果有较大差异时；e）产品停产6个月以上恢复生产时；f）国家质量监督检验机构提出型式检验要求时。6.2组批
JC898-2002
以同一类型、同一规格10000m2为批，不足10000m2亦可作为一批。6.3抽样
在每批产品中随机抽取五卷进行卷重、面积、厚度及外观检查。从卷重、面积、厚度及外观合格的卷材中任取一卷按5.4进行物理力学性能试验。6.4判定规则
6.4.1单项判定
6.4.1.1卷重、面积、厚度及外观抽取的五卷样品均符合4.1、4.2规定时，判为卷重、面积、厚度及外观合格。若其中有一项不符合规定，允许从该批产品中另随机抽取五卷样品，对不合格项进行复查。如全部达到标准规定时则判为合格，否则，判该批产品不合格。6.4.1.2物理力学性能
6.4.1.2.1可溶物含量、拉力、最大拉力时延伸率、撕裂强度、水蒸气透湿率，以其算术平均值达到标准规定的指标判为该项合格。6.4.1.2.2剪切性能、剥离性能，以其算术平均值达到标准规定的指标或粘合面外断裂判为该项合格。6.4.1.2.3不透水性、耐热度、抗穿孔性以三个试件分别达到标准规定时，判为该项合格。6.4.1.2.4低温柔度六个试件至少五个试件分别达到标准规定时，判为该项合格。型式检验和仲裁检验应采用GB18242-2000中的A法。6.4.1.2.5人工气候加速老化各项结果达到表2规定时判为该项合格。6.4.1.2.6各项试验结果均符合表2规定，则判该批产品物理力学性能合格。若有一项指标不符合规定，允许在该批产品中再随机抽取五卷，从中任取一卷对不合格项目进行单项复验。达到标准规定时，则判该批产品物理力学性能合格6.4.2总判定
卷重、面积、厚度、外观、物理力学性能及3.3均符合标准规定的全部要求时，判该批产品合格。7标志、包装、贮存与运输
7.1标志
卷材外包装上应包括：
a）生产厂名、地址；
b）商标；
c）产品标记；
d）生产日期或批号；
e）生产许可证号；
f）贮存与运输注意事项；
g）贮存期。
7.2包装
JC898-2002
卷材可用纸包装、盒包装或塑料袋包装。纸包装时应以全柱面包装，柱面两端未包装长度总计不超过100mm。
7.3贮存与运输
贮存与运输时，不同类型、规格的产品应分别堆放，不应混杂。避免日晒雨淋，注意通风。贮存温度不应高于45℃，立放贮存，只能单层，盒装可以平放，平放高度不超过五层。运输时防止倾斜或横压，必要时加盖苦布。在正常贮存、运输条件下，贮存期自生产之日起一年。中华人民共和国
建材行业标准
自粘聚合物改性沥青聚酯胎防水卷材Self-adhering polymer modified bituminous sheetmaterials using
polyester reinforcements for waterproofingJC898-2002
中国建材工业出版社出版
国家建筑材料工业局标准化研究所发行新华书店北京发行所发行各地新华书店经售机械科学研究院标准出版中心印刷版权专用不得翻印
1/16印张3/4字数14,000
开本880×1230
2002年12月第一版2002年12月第一次印刷印数1-3000
书号：1580159·034
编号1216
