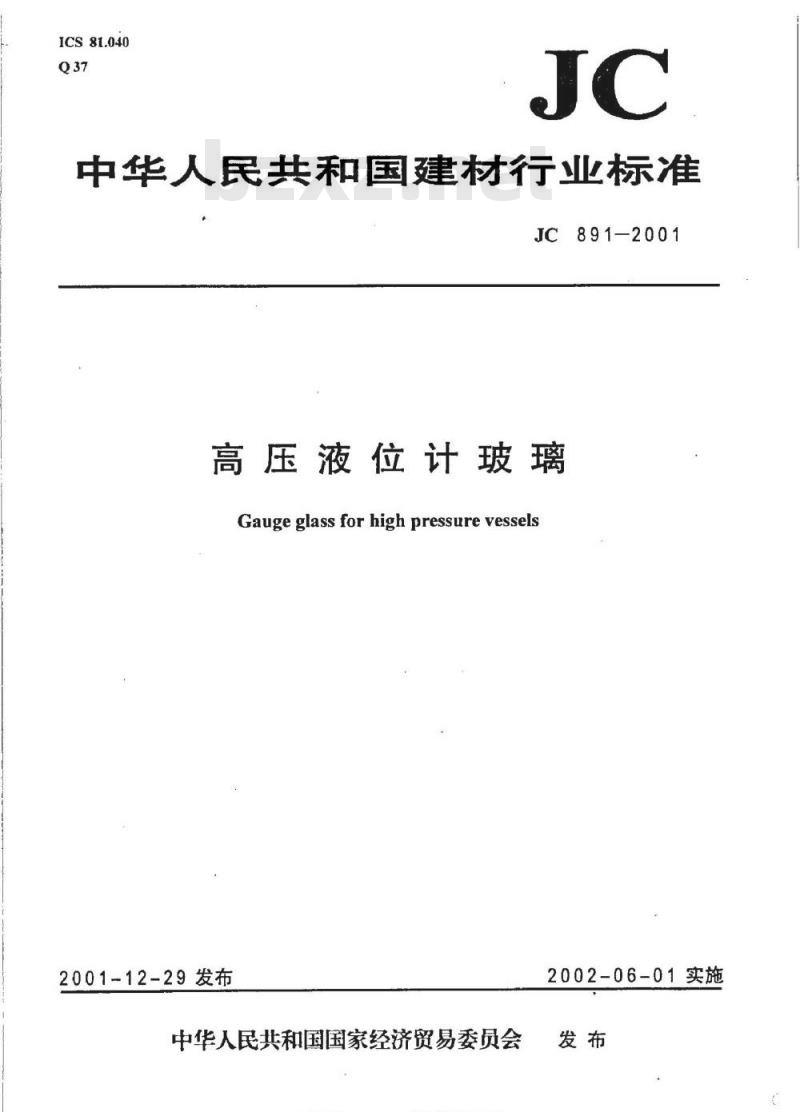

【建筑材料行业标准(JC)】 高压液位计玻璃

ICS81.040
中华人民共和国建材行业标准
JC 891-2001
高压液位计玻璃
Gaugeglass for highpressurevessels2001-12-29发布
中华人民共和国国家经济贸易委员会标准技搜网m.baomo-cm各美标准行业资料免费下载2002-06-01实施
JC891-2001

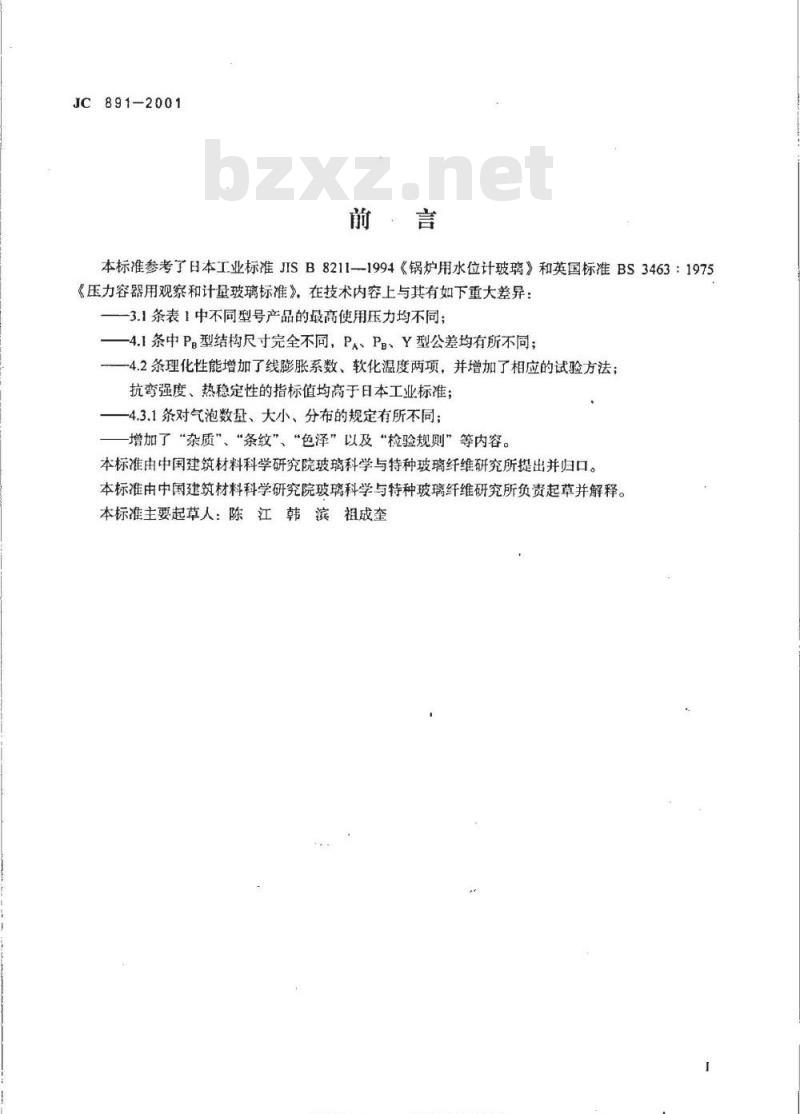

本标准参考了日本工业标准JISB8211-1994《锅炉用水位计玻璃》和英国标准BS3463：1975《压力容器用观察和计量玻璃标准》，在技术内容上与其有如下重大差异：-3.1条表1中不同型号产品的最高使用压力均不同；4.1条中P.型结构尺寸完全不同，PA、PB、Y型公差均有所不同；-4.2条理化性能增加了线膨胀系数、软化温度两项，并增加了相应的试验方法；抗弯强度、热稳定性的指标值均高于日本工业标准；一4.3.1条对气泡数量、大小、分布的规定有所不同；增加了“杂质”、“条纹”、“色泽”以及“检验规则”等内容。本标准由中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所提出并归口。本标准由中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所负责起草并解释。本标准主要起草人：陈江韩滨祖成奎标准搜换网品的喜类标准行业资料免费下载1范围

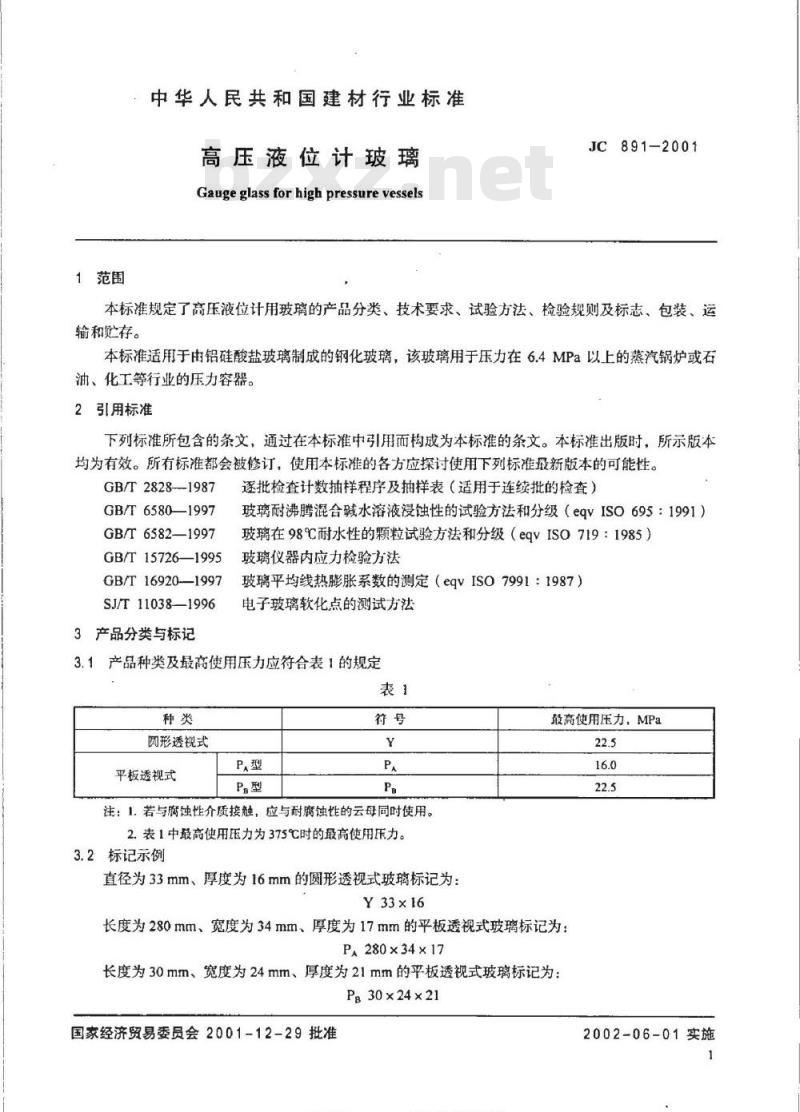

中华人民共和国建材行业标准
高压液位计玻璃
Gauge glass for high pressure vesselsJC891-2001
本标准规定了高压液位计用玻璃的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于由铝硅酸盐玻璃制成的钢化玻璃，该玻璃用于压力在6.4MPa以上的蒸汽锅炉或石油、化工等行业的压力容器。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828--1987
GB/T6580—1997
GB/T6582—1997
GB/T15726—1995
GB/T16920-—1997
SJ/T11038—1996
3产品分类与标记
逐批检查计数抽样程序及抽样表（适用于连续批的检查）玻璃耐沸腾混合碱水溶液浸蚀性的试验方法和分级（eqvISO695：1991）玻璃在98℃耐水性的颗粒试验方法和分级（eqvISO719：1985）玻璃仪器内应力检验方法
玻璃平均线热膨胀系数的测定（eqvISO7991：1987）电子玻璃软化点的测试方法
3.1产品种类及最高使用压力应符合表1的规定表1
圆形透视式
平板透视式
注：1.若与腐蚀性介质接触，应与耐腐蚀性的云母同时使用。2.表1中最高使用压力为375℃时的最高使用压力。3.2标记示例
直径为33mm、厚度为16mm的圆形透视式玻璃标记为：Y33×16
最高使用压力，MPa
长度为280mm、宽度为34mm、厚度为17mm的平板透视式玻璃标记为：P280×34×17
长度为30mm、宽度为24mm、厚度为21mm的平板透视式玻璃标记为：Ps30×24×21
国家经济贸易委员会2001-12-29批准标准捷找网两baRom0-ccn各美标准行业资料免费下装2002-06-01实施

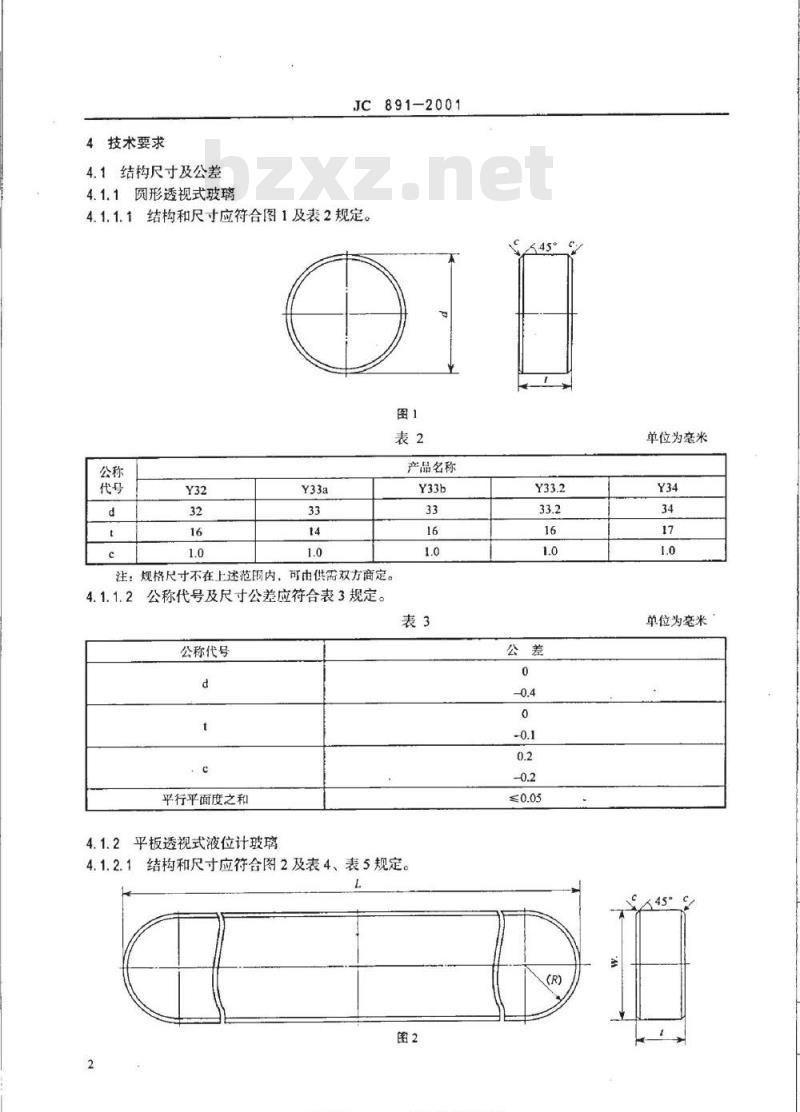

4技术要求
4.1结构尺寸及公差
4.1.1圆形透视式玻璃免费标准bzxz.net
JC891-2001
4.1.1.1结构和尺寸应符合图1及表2规定。图1
注：规格尺寸不在上述范围内，可由供需双方商定。4.1.1.2公称代号及尺寸公差应符合表3规定。公称代号
平行平面度之和
4.1.2平板透视式液位计玻璃
产品名称

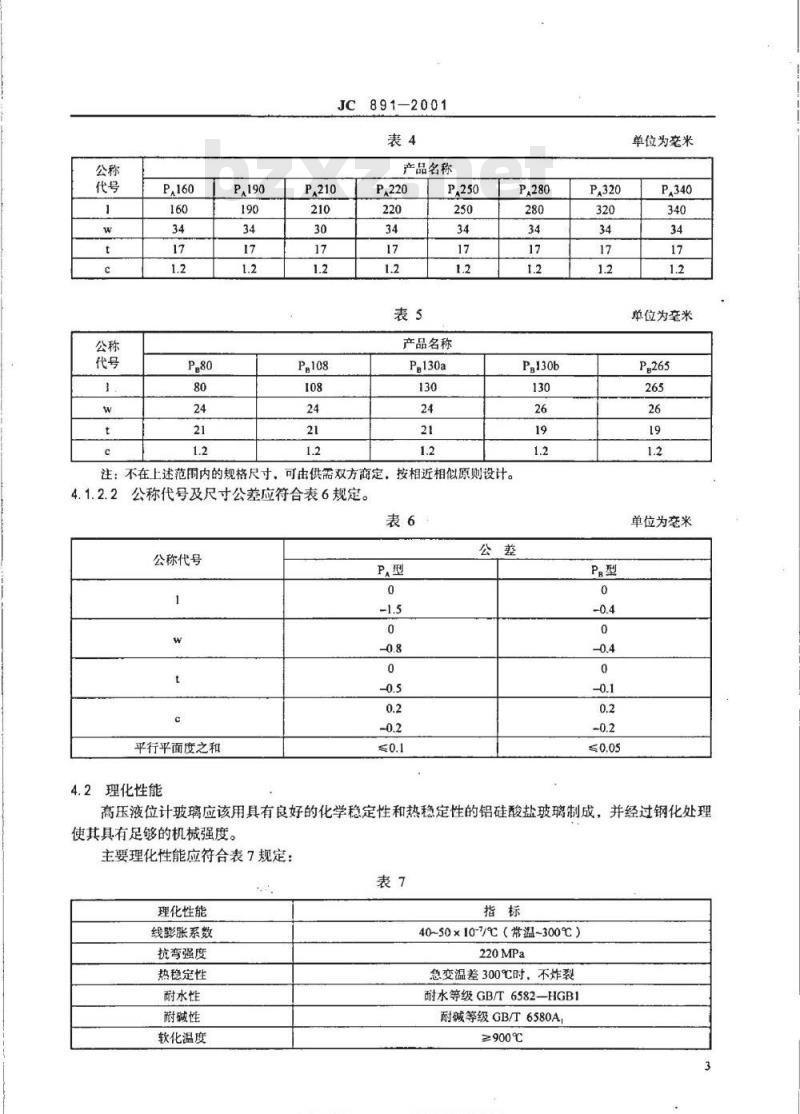

4.1.2.1结构和尺寸应符合图2及表4、表5规定图2
标准捷规网tbRomo.con各类标准行业资料免费下赖单位为毫米
单位为毫米
891-2001
产品名称
产品名称
Pg130a
注：不在上述范围内的规格尺寸，可由供需双方商定，按相近相似原则设计。4.1.2.2
公称代号及尺寸公差应符合表6规定。表6
公称代号
平行平面度之和
理化性能
单位为毫米
单位为毫米
单位为毫米
高压液位计玻璃应该用具有良好的化学稳定性和热稳定性的铝硅酸盐玻璃制成，并经过钢化处理使其具有足够的机械强度。
主要理化性能应符合表7规定：
理化性能
线膨胀系数
抗弯强度
热稳定性
耐水性
耐碱性
软化温度
40~50×107/℃（带温~300℃）
220MPa
急变温差300℃时，不炸裂
耐水等级GB/T6582-HGB1
耐碱等级GB/6580A
≥900℃
标准换捷网mbz20z0.cm各类标准行业资料免费下装4.3外观要求
JC891-2001
4.3.1气泡
4.3.1.1长度小于0.5mm的气泡在1cm2内不得多于3个。4.3.1.2长度在0.5mm~1.0mm的气泡，透视面内不允许多于2个；非透视面内不允许多于3个，且其相距应大于40mm。
4.3.1.3长度在1.0mm~2.0mm的气泡，非透视面内不允许多于2个，且相距应大于50mm。4.3.1.4长度大于2.0mm的气泡不允许存在。4.3.1.5透视面不允许存在开口气泡。4.3.2杂质
玻璃内不允许有结石或其他夹杂物。长度不大于0.5mm的透明夹杂物不允许超过2个。4.3.3条纹
透视面不允许有可视的丝状和梳状条纹，侧面不作要求。4.3.4色泽
玻璃无色透明或略有浅黄色。
4.3.5压痕
透视面不允许存在乐痕，侧面不允许有深度大于1.0mm的压痕。4.3.6裂纹
不允许有裂纹。
4.3.7擦伤
宽度小于0.1mm、深度小于0.02mm的可视擦伤，Y型透视面不允许多于2条且总长度不大于20mm；PA型透视面不允许多于4条且总长度不大于50mmP型透视面不允许多于2条且总长度不大于30mm；条纹不能密集；侧面不作要求。4.3.8倒角
倒角均勾，不允许存在长度大于0.8mm的崩边。4.3.9抛光
玻璃的透视面必须抛光，
4.4内应力
钢化处理后的玻璃在偏振光下应显示均匀对称的干涉条纹，Y型干涉条纹应不少于4条，P型应不少于3条，P.型应不少于4条。5试验方法
5.1线膨胀系数
按GB/T16920规定进行。
5.2抗弯强度
抗弯强度应用万能材料试验机对120mm×20mm×5mm的标准试样进行测试，按式（1）计算，结果保留到小数点后2位。
8,=3 PL/2bh2.
式中：6抗弯强度值，Pa；
P—承受载荷，N；
L-支距，m;
b试样宽度，mm；
h—试样厚度，mm。
标准提换网mbzsosoccm客类标准行业资料免费下载（1)
5.3热稳定性
JC891-2001
将50mm×50mm×5mm的玻璃标准试样置于320℃的箱式电炉（温差小于1℃）中，保温7min后取出，并立即投人到20℃±1℃的水中，测试试样是否炸裂。5.4耐水性能
按GB/T6582规定进行。
5.5耐碱性能
按GB/T6580规定进行。
5.6软化温度
按SJ/T11038规定进行。
5.7内应力
按4.3和GB/T15726规定进行。
5.8外观检验和尺寸测量
外观检验采用目测方法，尺寸测量用精度为0.02mm的游标卡尺和精度为0.01mm的螺旋测微器。5.9平行平面度
平行平面度的检测是将玻璃放置于标准平台上，用千分表测量。6检验规则
6.1检验分类
产品检验分为出厂检验和型式检验。6.2检验项目和要求
产品出厂检验和型式检验应按表8规定的项目和要求进行，经出厂检验合格的产品准予出厂。型式检验的产品应在合格品中随机抽取。表8
检验项目
结构尺寸
外观要求
内应力
理化性能
6.3组批规则
技术要求
试验方法
5.8，5.9
5.1.5.2、5.3,5.4,5.5.5.6
同一时间交付的同一品种规格的产品可组为一批。6.4抽检方法及判定规则
6.4.1结构尺寸、外观及内应力的抽检按GB/T2828进行。a）合格质量水平（AOL）为6.5：b）抽样方案类型为二次抽样方案，见表9；c)检查水平为一般检查水平Ⅱ。表9
样本大小
累计样本大小
出厂检验
逐个检验
合格质量水平（AQL）
标准捷捷网需融baRomo-ccn各美标准行业资料免费下装型式检验
6.4.2理化性能的抽检按下述条款进行。6.4.2.1线膨胀系数
JC891-2001
从每批产品中抽取两块样品按5.1的要求进行试验，若有一块不合格，则须重新抽取两块样品复验。若仍有不合格，则该批产品为不合格。6.4.2.2抗弯强度
从每批产品中抽取5块样品制成试样，按5.2的要求进行试验，若平均值达不到表7的规定，则须重新制样复验。若复验值仍达不到要求，则整批产品为不合格。6.4.2.3热稳定性
从每批产品中抽取5块样品制成试样按5.3的要求进行试验，若有一块不合格，则须加倍取样复验。若仍有不合格，则整批产品为不合格。6.4.2.4化学稳定性
按5.4、5.5的要求，从每批产品中拍取两块样品进行试验，如有不符合标准要求的，则该批产品不合格。
6.4.2.5软化温度
按5.6的要求，从每批产品中抽取两块样品按规定要求进行试验。若有一块不合格，则须重新抽取两块样品复验。若仍有不合格，则该批产品为不合格。6.5型式检验
有下列情况之一时，应进行型式检验：a）产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变，有可能影响产品性能时；c）正常生产时，每半年至少进行一次；d）产品停产半年以上，恢复生产时：e）国家质量监督机构提出进行型式检验的要求时。7标志、包装、运输和贮存
7.1标志
每块玻璃的侧面应印有厂标、出厂批号及生产厂代号。7.2包装、运输和贮存
包装形式、方法及运输、贮存由玻璃制造厂商根据具体情况而定。无论采用何种包装都应在包装物外表面明显位置上注明玻璃制品、小心轻放的标志。标准技规网tbaRomg-cm各美标准行业资料免费下装中华人民共和国
建材行业标准
高压液位计玻璃
Gauge glass for high pressure vesselsJC891-2001
中国建材工业出版社
国家建筑材料工业局标准化研究所出版发行机械科学研究院标准出版中心印刷叛权专用不得翻印
开本880×12301/16印张1/2字数14,0002002年6月第一版2002年6月第一次印刷书号：1580159·022
编号1204
标准捷捷网ws.bzsoDcom各美标准行业资料免费下载o
