【建筑材料行业标准(JC)】 聚氨酯建筑密封胶

ICS91.100.50
备案号：12751—2003
中华人民共和国建材行业标准
JC/T482—2003
代替JC/T482-1992
聚氨酯建筑密封胶
Polyurethane sealant for building2003-09-20发布
2003-12-01实施
中华人民共和国国家发展和改革委员会各美标注行业造科免费
JC/T482—2003

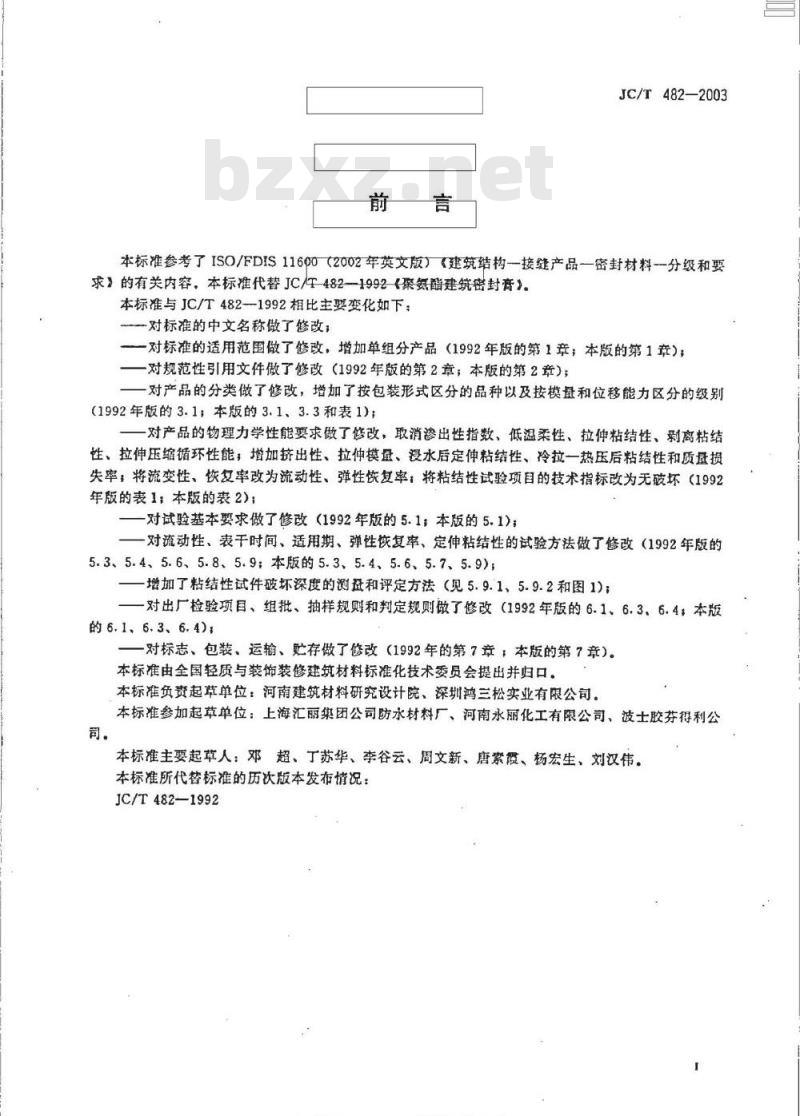

本标准参考了ISO/FDIS11600（2002年英文版）《建筑结构—接缝产品一密封材料分级和要求》的有关内容，本标准代替JC/T482-1992《聚氨酯建筑密封育》。本标准与JC/T482--1992相比主娶变化如下；一对标准的中文名称做了修改；一对标准的适用范围做了修改，增加单组分产品（1992年版的第1章；本版的第1章）；一对规范性引用文件做了修改（1992年版的第2章；本版的第2章）；一对产品的分类做了修改，增加了按包装形式区分的品种以及按模盘和位移能力区分的级别（1992年版的3.1；本版的3.1、3.3和表1)；一对产品的物理力学性能要求做了修改，取消渗出性指数、低温柔性、拉伸粘结性、剥离粘结性、拉伸压缩循环性能，增加挤出性、拉伸模量、浸水后定伸粘结性、冷拉一热压后粘结性和质量损失率，将流变性、恢复率改为流动性、弹性恢复率；将粘结性试验项目的技术指标改为无破坏（1992年版的表1；本版的表2）；
-对试验基本要求做了修改（1992年版的5.1；本版的5.1)；一对流动性、表干时间、适用期、弹性恢复率、定伸粘结性的试验方法做了修改（1992年版的5.3、5.4、5.6、5.8、5.9；本版的5.3、5.4、5.6、5.7、5.9)；-增加了粘结性试件破坏深度的测盘和评定方法（见5.9.1、5.9.2和图1)；一对出厂检验项目、组批、抽样规则和判定规则做了修改（1992年版的6.1、6.3、6.4，本版的6.1、6.3、6.4)
一对标志、包装、运输、存做了修改（1992年的第7章，本版的第7章）。本标准由全国轻质与装饰装修建筑材料标准化技术委员会提出并归口.本标准负费起草单位：河南建筑材料研究设计院、深圳鸿三松实业有限公司。本标准参加起草单位：上海汇丽集团公司防水材料厂、河南永丽化工有限公司、波士胶芬得利公司，
本标准主要起草人：邓超、丁苏华、谷云、周文新、唐索霞、杨宏生、刘汉伟。本标准所代替标准的历次版本发布情况：JC/T482—1992

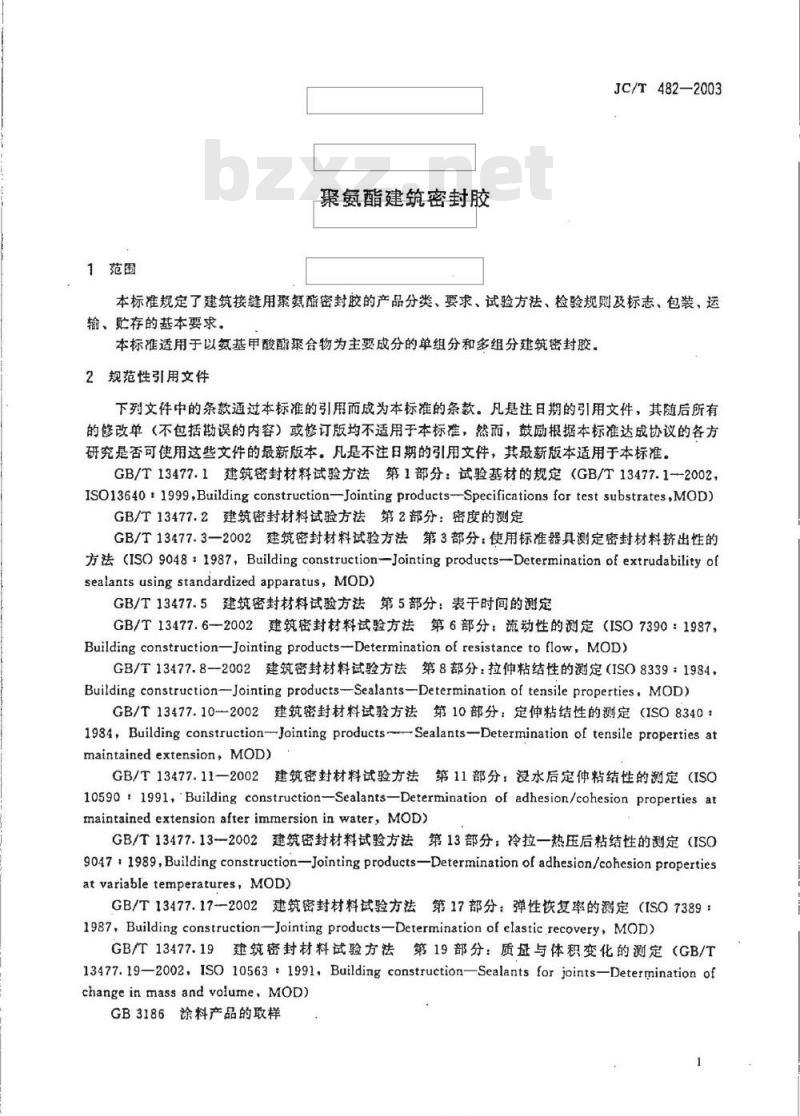

1范围
聚氨酯建筑密封胶
JC/T482—2003
本标准规定了建筑接缝用聚氨醋密封胶的产品分类、要求、试验方法、检验规则及标志、包装、运输、贮存的基本要求，
本标准适用于以氨基甲酸酯聚合物为主要成分的单组分和多组分建筑密封胶。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13477.1建筑密封材料试验方法第1部分：试验基材的规定（GB/T13477.1-2002ISO13640:1999,Building construction—Jointingproducts--Specificationsfor test substrates,MOD)GB/T13477.2建筑密封材料试验方法第2部分：密度的测定GB/T13477.3—2002建筑密封材料试验方法第3部分：使用标准器具测定密封材料挤出性的方法(ISO9048+1987,Building construction-Jointing products--Determination of extrudability ofsealants using standardized apparatus, MOD)GB/T13477.5建筑密封材料试验方法第5部分：表干时间的测定GB/T13477.6—2002建筑密封材料试验方法第6部分：流动性的测定（ISO7390：1987Building construction-Jointing products-Determination of resistance to flow,MOD)GB/T13477.8—2002建筑密封材料试验方法第8部分：拉伸粘结性的测定（ISO8339：1984，Building construction-Jointing products--Sealants-Determination of tensileproperties,MOD)GB/T13477.10--2002建筑密封材料试验方法第10部分：定仲粘结性的测定（ISO8340：1984,Building construction-Jointing products--maintainedextension，MOD)
-Sealants--Determination of tensile properties atGB/T13477.11一2002建筑密封材料试验方法第11部分：浸水后定伸粘结性的测定（ISO10590 1991, Building construction-Sealants—Determination of adhesion/cohesion properties atmaintained extension after immersion in water, MOD)GB/T13477.13—2002建筑密封材料试验方法第13部分：冷拉一热压后粘结性的测定（ISO90471989,Building construction—Jointing products—Determination of adhesion/cohesion propertiesatvariabletemperatures,MOD)
GB/T13477.17—2002建筑密封材料试验方法第17部分：弹性恢复率的测定（ISO7389：1987,Building construction—Jointing products—Determination of elasticrecoveryMOD)GB/T13477.19建筑密封材料试验方法第19部分：质盘与体积变化的测定（GB/T13477.19—2002,ISO 10563:1991,Building construction—Sealants for joints-Determination ofchangeinmassandvoiume,MOD)
GB3186涂料产品的取样
JC/T482—2003

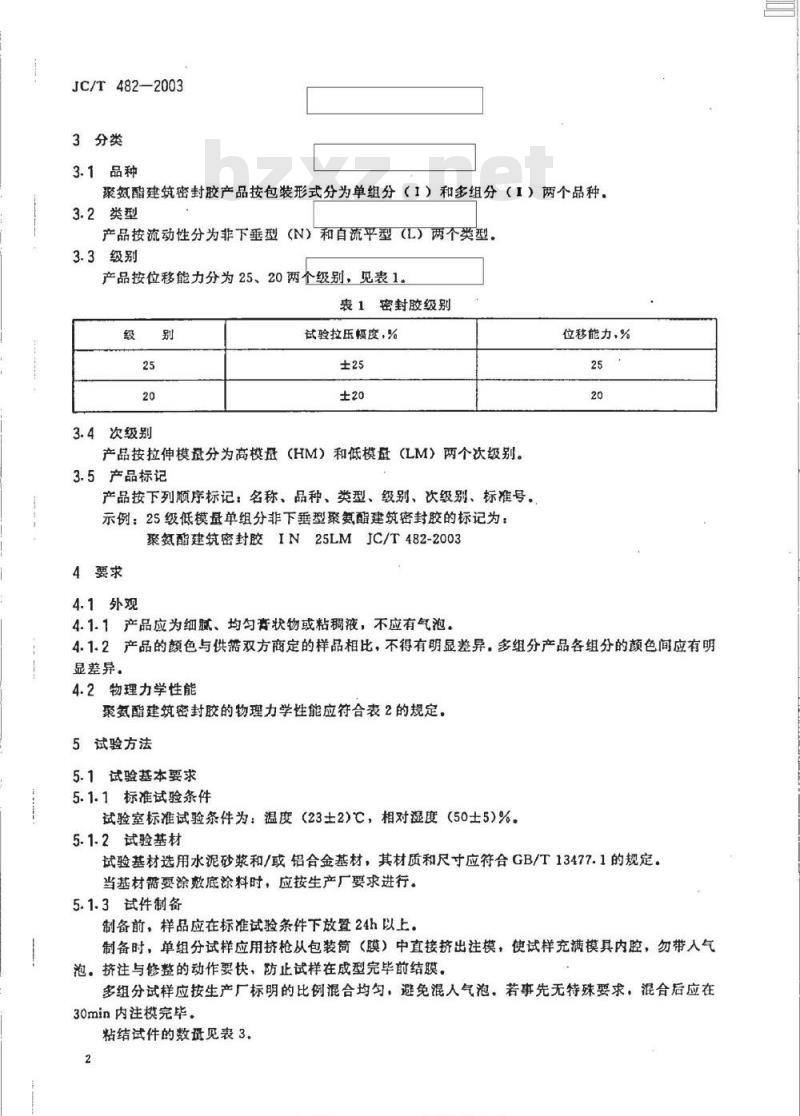

3分类
3.1品种
聚氨酯建筑密封胶产品按包装形式分为单组分（1）和多组分（1）两个品种3.2类型
产品按流动性分为非下垂型（N）和自流平型（L）两个类型。3.3级别
产品按位移能力分为25、20两个级别，见表1。表1密封胶级别
3.4次级别
试验拉压幅度，%
产品按拉伸模益分为高模盘（HM）和低模盘（LM）两个次级别。3.5产品标记
产品按下列顺序标记：名称、品种、类型、级别、次级别、标准号。示例：25级低模量单组分非下垂型聚氨酯建筑密封胶的标记为：聚氮酯建筑密封胶IN25LMJC/T482-20034要求
4.1外观
4.1.1产品应为细腻、均匀膏状物或粘稠液，不应有气泡。位移能力，%
4.1.2产品的颜色与供双方商定的样品相比，不得有明显差异，多组分产品各组分的颜色间应有明显差异。
4.2物理力学性能

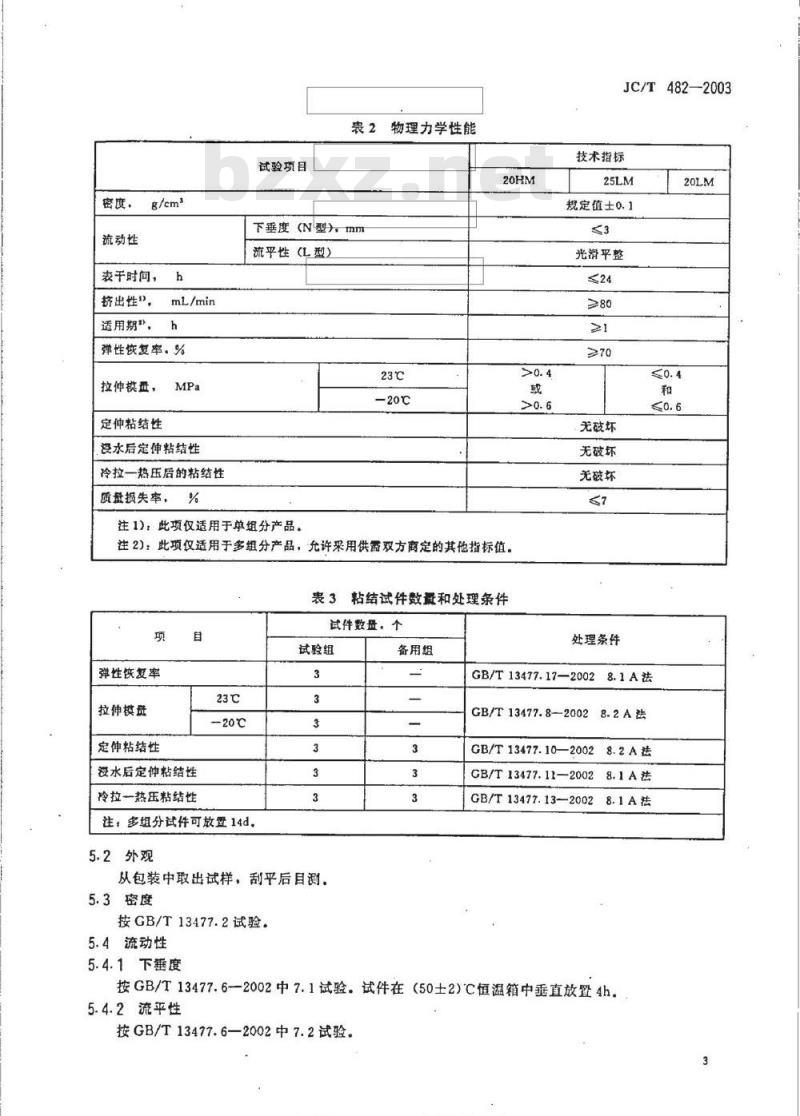

聚氨酯建筑密封胶的物理力学性能应符合表2的规定，5试验方法
5.1试验基本要求
5.1.1标准试验条件
试验室标准试验条件为：温度23±2）℃，相对湿度（50士5)%。5.1-2试验基材
试验基材选用水泥砂浆和/或铝合金基材，其材质和尺寸应符合GB/T13477.1的规定。当基材带要涂数底涂料时，应按生产厂要求进行。5.1.3试件制备
制备前，样品应在标准试验条件下放置24h以上。制备时，单组分试样应用挤枪从包装筒（膜）中直接挤出注模，使试样充满模具内腔，勿带人气泡。挤注与修整的动作要快，防止试样在成型完毕前结膜。多组分试样应按生产厂标明的比例混合均匀，避免混人气泡，若事先无特殊要求，混合后应在30min内注模完毕，
粘结试件的数量见表3
密度，
流动性
表干时间，
挤出性”，
适用期”，
mL/min
弹性恢复率，%
拉伸模盘，
定伸粘结性
浸水后定伸粘结性
冷拉一热压后的粘结性
质盘损失率，%
试验项目
物理力学性能
下垂度（N型），mm
流平性(L型）
注1)，此项仅适用于单组分产品。20HM
注2)：此项仅适用于多组分产品，允许采用供需双方商定的其他指标值。粘结试件数量和处理条件
弹性恢复率
拉伸模盘
定伸粘结性
浸水后定伸粘结性
冷拉一热压粘结性
注，多组分试件可放置14d。
5.2外观
试件数盘，个
试验组
从包装中取出试样，刮平后目测，5.3密度
按GB/T13477.2试验。
5.4流动性
5.4.1下垂度
备用组
JC/T482—2003
技术指标
规定值士0.1
光滑平整
无破坏
无破坏
无破坏
处理条件
GB/T13477.17—20028.1A法
GB/T13477.8—20028.2A法
GB/T13477.10—20028.2A法
GB/T13477.11—2002
GB/T13477.13—2002
按GB/T13477.6—2002中7.1试验。试件在（50土2)C恒温箱中垂直放置4h。5.4.2流平性
按GB/T13477.6—2002中7.2试验。3
标准技提窗品品品各美标准行业造料凭寄下车JC/T 482—2003
5.5表干时间
按GB/T13477.5试验。型式检验应采用A法试验，出厂检验可采用B法试验。5.6挤出性
按GB/T13477.3—2002中7.2试验挤出孔直径为6mm，样品预处理温度（23士2）℃.5.7适用期
5.7.1按GB/T13477.3一2002中7.3的A法或B法试验.挤出孔直径为6mm，样品预处理温度(23±2)℃
5.7.2每个试样挤出3次，每隔适当时间挤出一次，描绘出试样混合后各次挤出时间间隔与挤出率的关系曲线，读取挤出率为50mL/min时对应的时间，即为适用期。精确至0.5h，取3个试样的平均值。5.8弹性恢复率
按GB/T13477.17试验。试验伸长率见表4.表4试验伸长率
弹性恢复率
拉伸模盘
定伸粘结性
浸水后定伸粘结性
5.9拉伸模量
试验伸长率，%
拉伸模量以相应伸长率时的应力表示.按GB/T13477.8试验，测定并计算试件拉伸至表4规定的相应伸长率时的应力（MPa），其平均值修约至一位小数。5.10定伸粘结性
5.10.1试验步骤
在标准试验条件下按GB/T13477.10试验。试验仲长率见表4.试验结束后，用精度为0.5mm的斑具测盘每个试件粘结和内聚破坏深度（试件端部2mm×12mmX12mm体积内的破坏不计，见图1A区），记录试件最大破坏深度（mm），试验后，三个试件中有两个破坏，则试验评定为“破坏”。若只有一块试件破坏，则另取备用的一组试件进行复验。若仍有一块试件破坏，则试验评定为“破坏”。5.10.2试件“破坏”的评定
在密封胶表面任何位置，如果粘结或内聚破坏深度超过2mm，则试件为“破坏”（见图1)，即：A区：在2mm×12mm×12mm体积内充许破坏，且不报告。B区：允许破坏深度不大于2mm，报告为“无破坏”，并记录试验结果。C区，破坏从密封胶表面延伸到此区域，报告为“破坏”5.11浸水后定伸粘结性
按GB/T13477.11试验。试验伸长率见表4。试验结束后检查每个试件。若有一块试件破坏，则另取备用的一组试件文验。试件的检查方法同5.10。5.12冷拉一热压后粘结性
按CB/T13477.13试验。试件的拉仲一压缩率和相应宽度见表5。第一周期试验结束后，检查每个试件粘结和内聚破坏情况。无破坏的试件继续进行第二周期试验；若有两个或两个以上试件破坏，应停止试验。第二周期试验结束后，若只有一块试件破坏，则另取备用的一组试件复验。试件的检查方法同5.10.
5.13质量损失率
按GB/T13477.19试验.
拉伸压缩率，%
拉伸时宽度，mm
压缩时宽度，mm
6检验规则
6.1检验分类
6.1.1出厂检验
图1粘结试件破坏分区图
表5拉伸压缩幅度
JC/T4822003
单位为竞米
1-A区
2-B区
3-c区
生产厂应按本标准的规定，对每批密封胶产品进行出厂检验，检验项目为：a）外观，
b）下垂度（N型）
c）流平性（L型)t
d）表于时间；
e）挤出性（单组分)，
f）适用期（多组分)
g）拉伸模盘，
h）定伸粘结性。
6.1.2型式检验
有下列情况之一时，须按本标准第4章逐项进行型式检验：JC/T482—2003
a）新产品试制或老产品转厂生产的试制定型鉴定b）正常生产时，每年至少进行一次；c）产品的原料、配方、工艺及生产装备有较大改变，可能影响产品质盘时；d）产品停产一年以上，恢复生产时：e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验要求时。6.2组批与抽样规则
6.2.1组批
以同一品种、同一类型的产品每5t为一批进行检验，不足5t也作为一批。6.2.2抽样
单组分支装产品由该批产品中随机抽取3件包装箱，从每件包装箱中随机抽取2～3支样品，共取6～9支.
多组分桶装产品的抽样方法及数量按照GB3186的规定执行，样品总量为4kg，取样后应立即密封包装。wwW.bzxz.Net
6.3判定规则
6.3.1单项判定
下垂度、流平性、表于时间、定伸粘结性、浸水后定伸粘结性、冷拉一热压后粘结性试验，每个试件均符合规定，则判该项合格。挤出性、适用期试验每个试样均符合规定，则判该项合格。密度、弹性恢复率、质量损失率试验每组试件的平均值符合规定，则判该项合格。高模量产品在23℃和一20℃的拉仲模量有一项符合表2中高模盘（HM）指标规定时，则判该项合格（以修约值判定)。
低模盘产品在23℃和一20℃时的拉仲模量均符合表2中低模量（LM）指标规定时，则判该项合格(以修约值判定。
6.3.2综合判定
检验结果符合第4章全部要求时，则判该批产品合格。外观质量不符合4.1规定时，则判该批产品不合格。有两项或两项以上指标不符合规定时，则判该批产品为不合格，若有一项指标不符合规定时，在同批产品中再次抽取相同数量的样品进行单项复验，如该项仍不合格，则判该批产品为不合格。7标志、包装、运输和贮存
7.1标志
产品最小包装上应有牢固的不褪色标志，内容包括：a）产品名称，
b）产品标记，
c）组分标记；
d）生产日期、批号及保质期，
e）净容量或净质量；
f）制造方名称和地址：
g）商标；
h）使用说期及注意事项。
7.2包装
产品采用支装或桶装，包装容器应密闭。多组分产品应配套分装。6
JC/T482-2003
包装箱或包装桶除应有7.1标志外，还应有防雨、防潮、防日晒、防撞击标志：产品出厂时应附有产品合格证。
7.3运输
运输时应防止日晒雨淋，撞击、挤压包装，产品按非危险品运输，7.4贮存
产品应在干燥、通风、阴凉的场所贮存，贮存温度不超过27℃。产品自生产之日起，保质期不少于6个月。各美标准行业格
中华人民共和国
建材行业标准
聚氨酯建筑密封胶
Polyurethane sealant for buildingJC/T482—2003
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研充所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权专用不得翻印
开本880×1230
1/16印张3/4
字数16.000
2003年12月第一版
2003年12月第一次印刷
印数1300
书号：1580159·049
编号：
准搜捷图上品品品各美瑞准行业盗科象单1234
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
