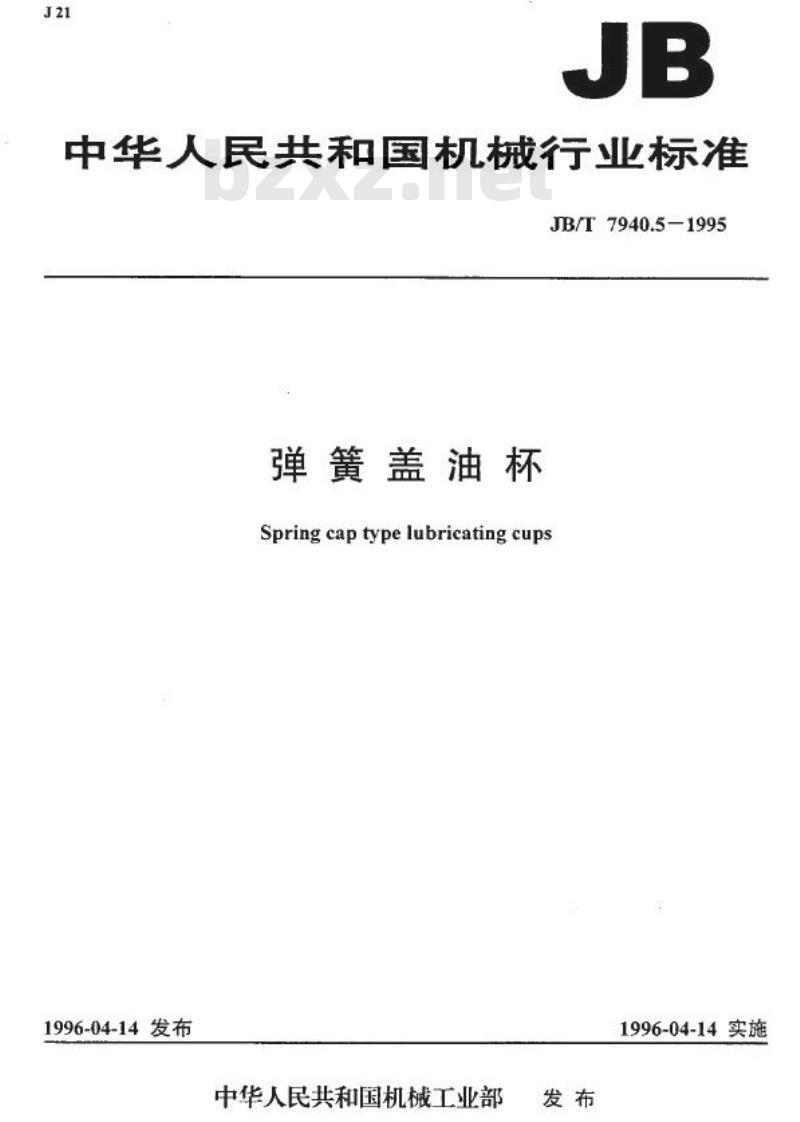

【机械行业标准(JB)】 弹簧盖油杯

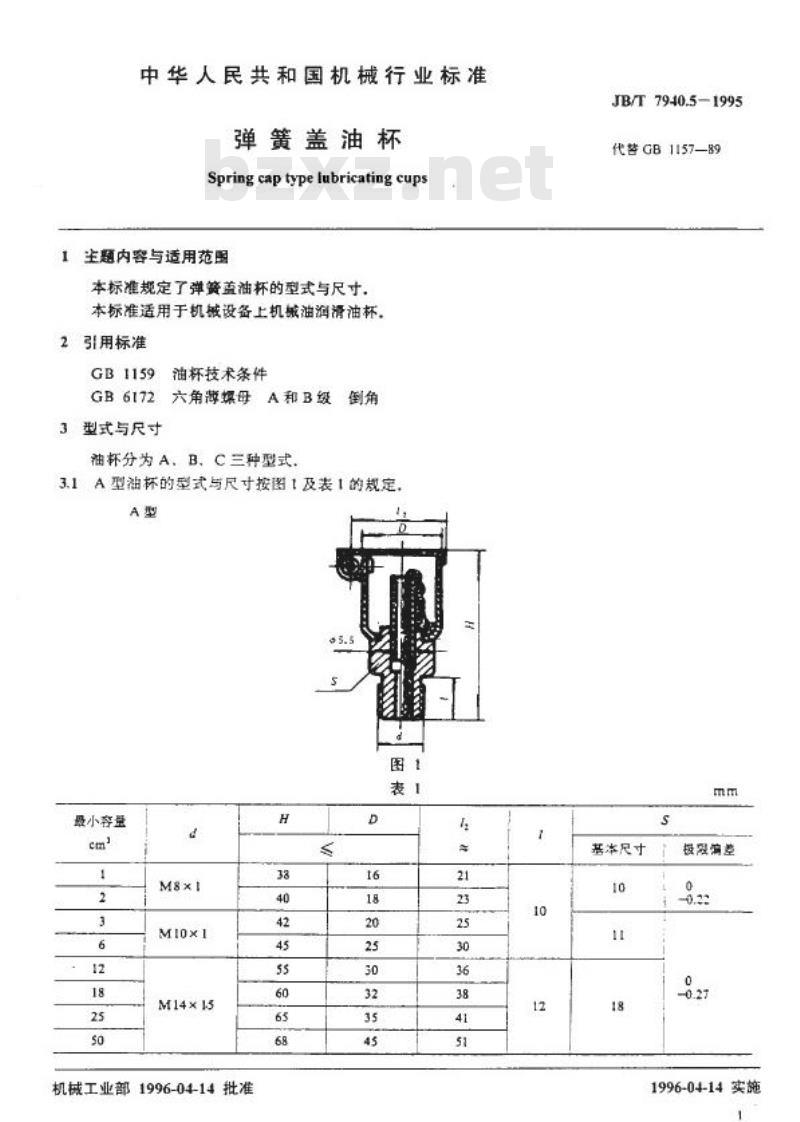

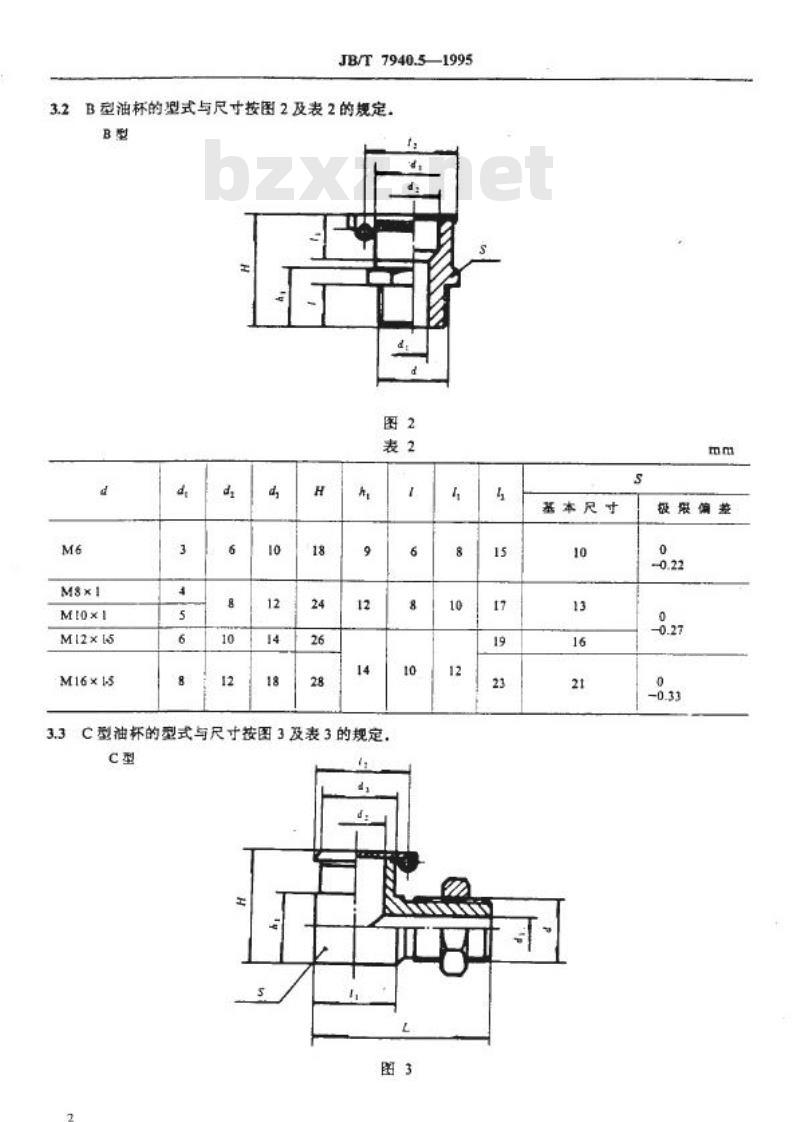

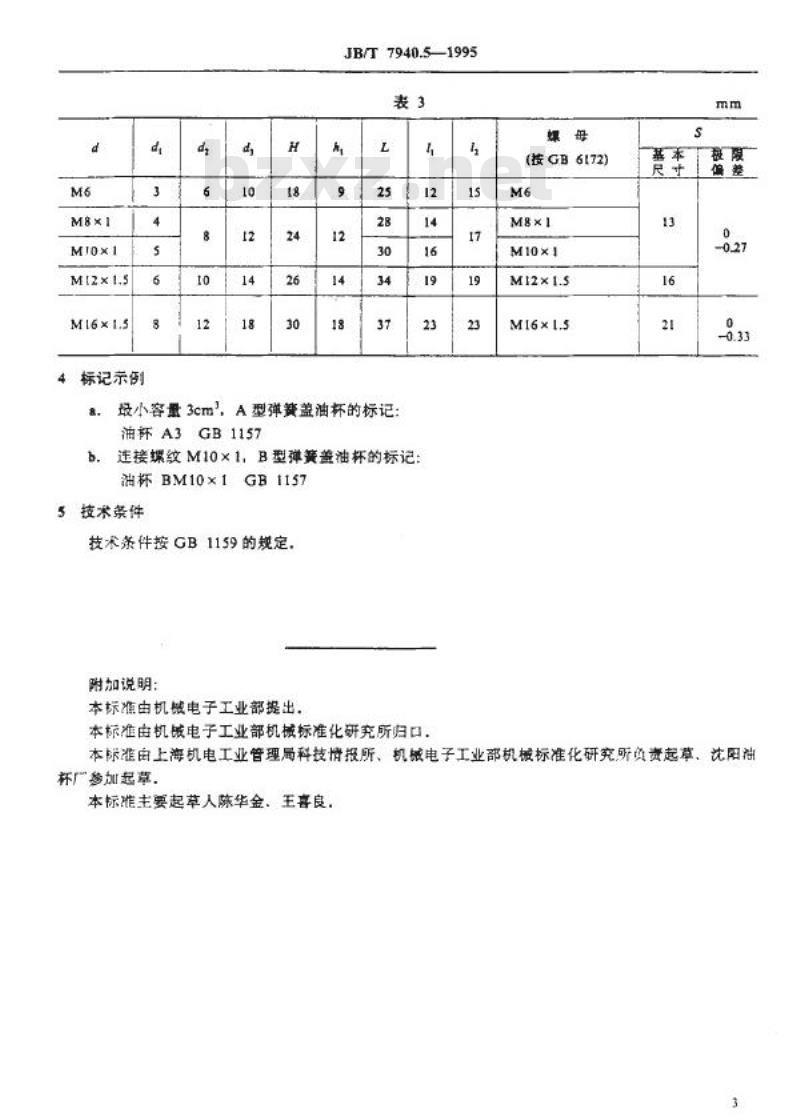

中华人民共和国机械行业标准 JB/T7940.5-1995 弹簧盖油杯 发布日期：1996-04-14 实施日期：1996-04-14 代替标准：GB 1157—89 1 范围 本标准规定了弹簧盖油杯的型式与尺寸，本标准适用于机械设备上的机械油润滑油杯。 2 引用标准 GB 1159 油杯技术条件 GB 6172 六角薄螺母 A 和 B 级倒角 3 型式与尺寸 油杯分为 A、B、C 三种型式。 3.1 A型油杯的型式与尺寸按图1及表1的规定： 表1 A型油杯尺寸表 | 螺纹 d | H | o | 最小容量 | | :--- | :--- | :--- | :--- | | M8×1 | 38 | 16 | 12 | | M10×1 | 40 | 18 | 18 | | M14×1.5 | 42 | 20 | 25 | | M16×1.5 | 45 | 25 | 50 | 3.2 B型油杯的型式与尺寸按图2及表2的规定： 表2 B型油杯尺寸表 | 螺纹 d | H | o | 最小容量 | | :--- | :--- | :--- | :--- | | M6 | 18 | 9 | 10 | | M8×1 | 24 | 12 | 12 | | M10×1 | 26 | 14 | 14 | | M12×1.5 | 28 | 18 | 18 | | M16×1.5 | 30 | 23 | 25 | 3.3 C型油杯的型式与尺寸按图3及表3的规定： 表3 C型油杯尺寸表 | 螺纹 d | H | o | L | 最小容量 | | :--- | :--- | :--- | :--- | :--- | | M6 | 9 | 6 | 25 | 10 | | M8×1 | 12 | 10 | 28 | 13 | | M10×1 | 14 | 12 | 30 | 16 | | M12×1.5 | 18 | 14 | 34 | 21 | | M16×1.5 | 23 | 17 | 37 | 25 | 4 标记示例 最小容量为 3cm³。 a. A型弹簧盖油杯的标记：油杯A [螺纹尺寸] GB1157 b. B型弹簧盖油杯的标记：油杯B [螺纹尺寸] GB1157 5 技术条件 技术条件按 GB 1159 的规定。 附加说明： 本标准由机械电子工业部提出，由机械电子工业部机械标准化研究所归口。 本标准由上海机电工业管理局科技情报所、机械电子工业部机械标准化研究所负责起草，沈阳油杯厂参加起草。 本标准主要起草人为：陈华金、王喜良。
