【机械行业标准(JB)】 旋盖式油杯

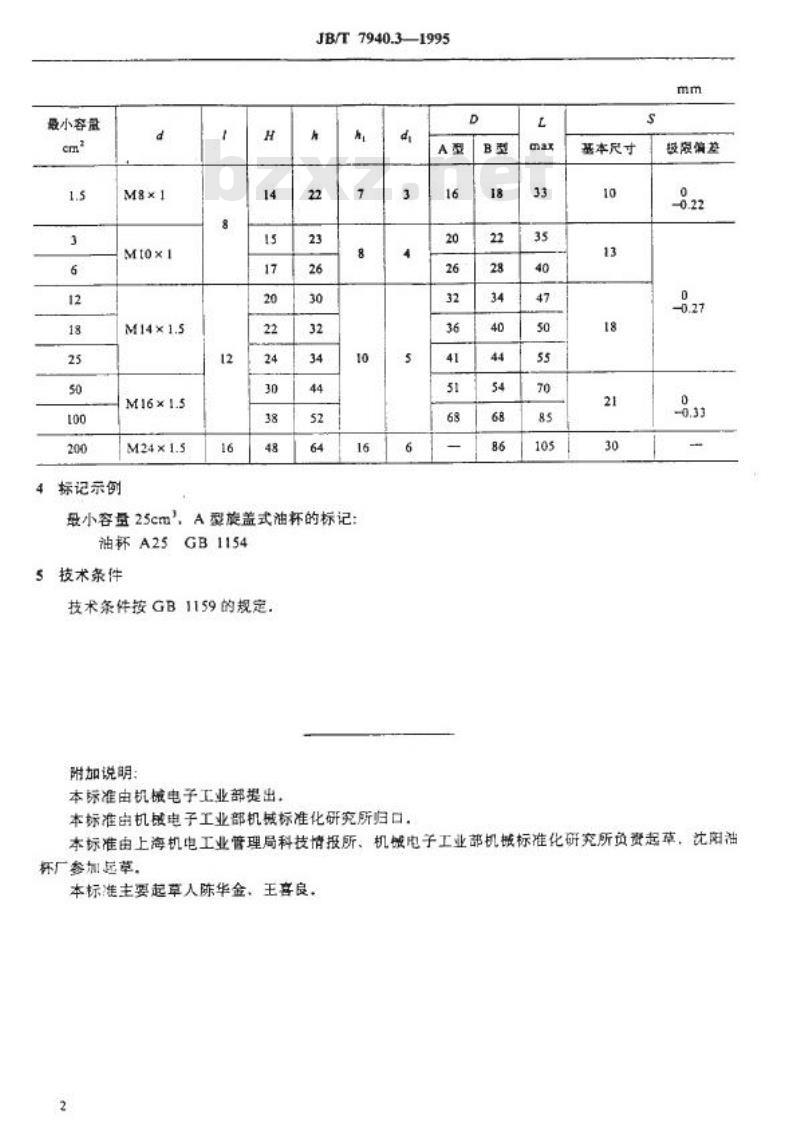

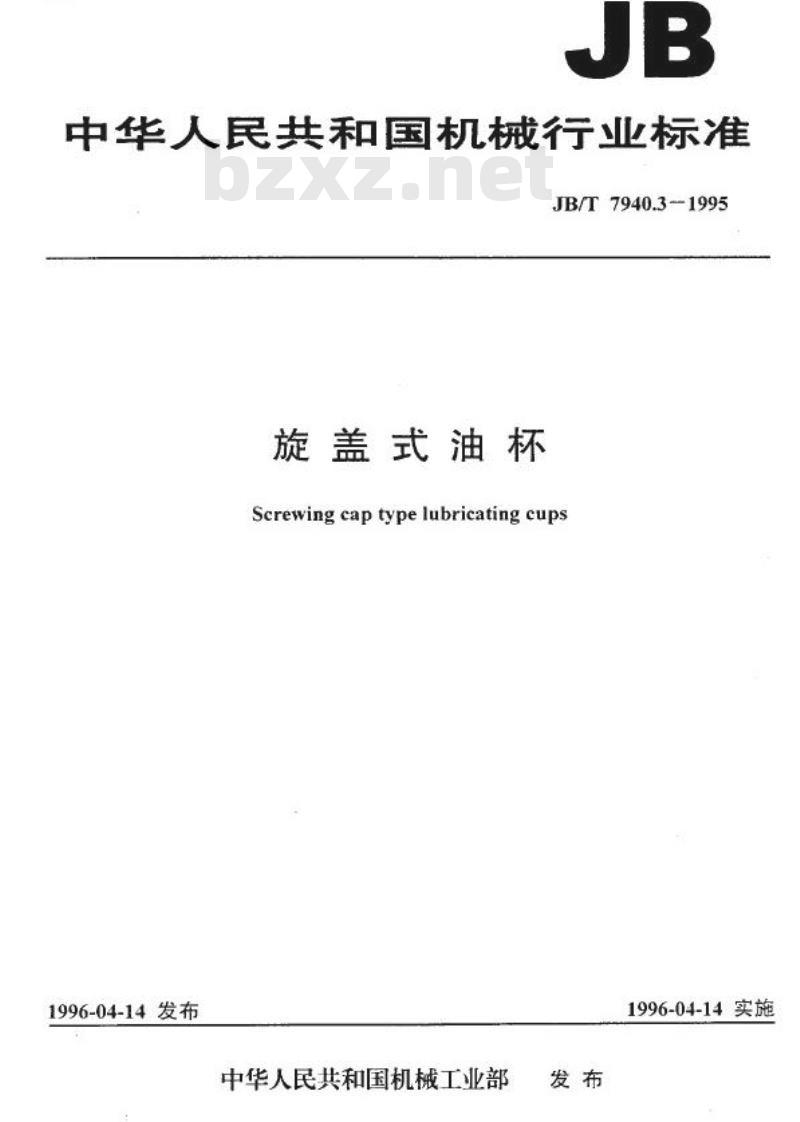

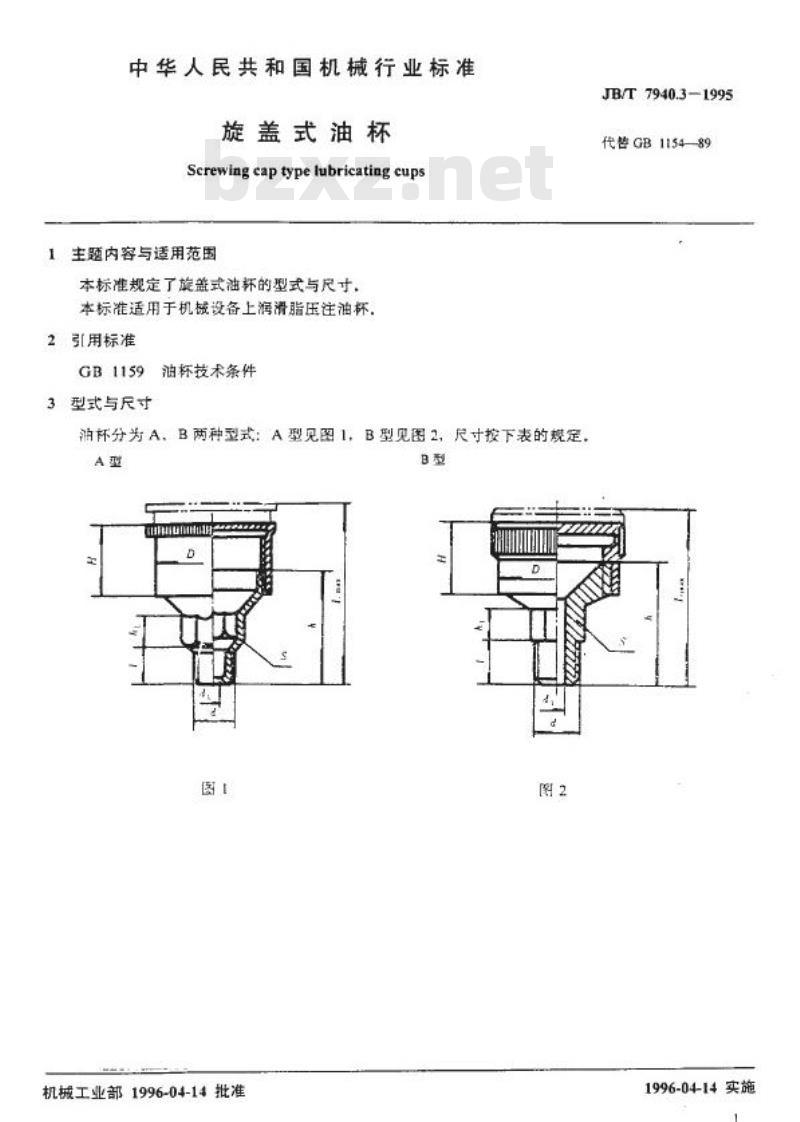

中华人民共和国机械行业标准 JB/T 7940.3-1995 旋盖式油杯 (Screwing cap type lubricating cups) 发布日期：1996-04-14 实施日期：1996-04-14 代替 GB 1154—89 1 主题内容与适用范围 本标准规定了旋盖式油杯的型式与尺寸。本标准适用于机械设备上的润滑脂压注油杯。 2 引用标准 GB 1159 油杯技术条件 3 型式与尺寸 油杯分为A、B两种型式：A型见图1，B型见图2，尺寸按下表的规定。 A型旋盖式油杯参数参考： - 最小容量 (cm³): 1.5, 3, 6, 12, 18, 25, 50, 100, 200 - 螺纹直径 d: M8×1, M10×1, M14×1.5, M16×1.5, M24×1.5 - 相关维度数据: 12, 14, 15, 16, 17, 20, 22, 24, 30, 38, 48, 22, 23, 26, 30, 32, 34, 44, 52, 64, 7, 8, 10, 16 - 偏差/限值参考: 0, 0.22, 0, 0.27, 0, -0.33 B型旋盖式油杯参数参考： - 相关维度数据: 18, 22, 28, 34, 40, 44, 54, 68, 86, 33, 35, 40, 47, 50, 55, 70, 85 4 标记示例 最小容量为 25cm³ 时，A型旋盖式油杯的标记为：油杯A25GB1154。 5 技术条件 技术条件按 GB 1159 的规定。 附加说明： 本标准由机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由上海机电工业管理局科技情报所、机械电子工业部机械标准化研究所负责起草，沈阳油杯厂参加起草。主要起草人：陈华金、王喜良。
