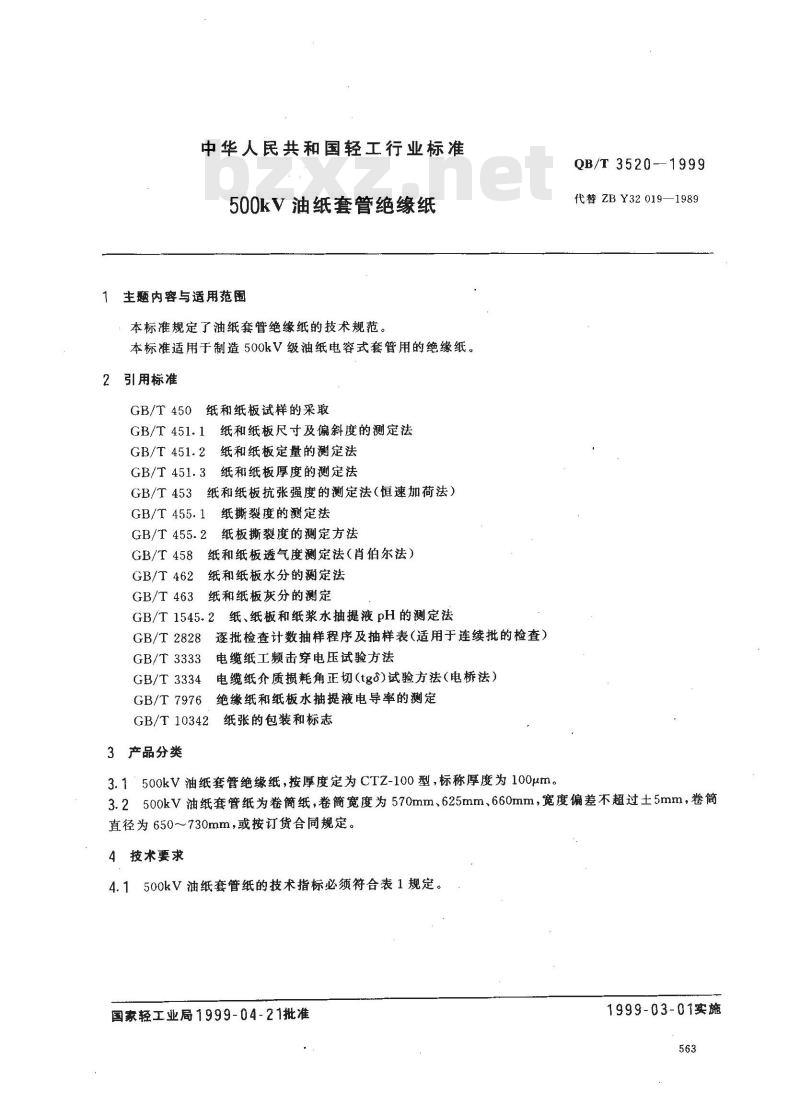

中华人民共和国轻工行业标准
500kV油纸套管绝缘纸
1 主题内容与适用范围
本标准规定了油纸套管绝缘纸的技术规范。本标准适用于制造500kV级油纸电容式套管用的绝缘纸。2引用标准
GB/T450纸和纸板试样的采取
GB/T451.1纸和纸板尺寸及偏斜度的测定法纸和纸板定量的测定法
GB/T 451. 2
GB/T 451.3
纸和纸板厚度的测定法
GB/T453纸和纸板抗张强度的测定法（恒速加荷法）GB/T 455. 1
纸撕裂度的测定法
GB/T455.2纸板撕裂度的测定方法纸和纸板透气度测定法（肖伯尔法）GB/T 458
纸和纸板水分的测定法
GB/T 462
GB/T463纸和纸板灰分的测定
GB/T1545.2纸、纸板和纸浆水抽提液pH的测定法GB/T 2828
GB/T 3333
逐批检查计数抽样程序及抽样表（适用于连续批的检查）电缆纸工频击穿电压试验方法
GB/T3334电缆纸介质损耗角正切（tgd）试验方法（电桥法）GB/T7976绝缘纸和纸板水抽提液电导率的测定GB/T10342纸张的包装和标志
3产品分类
QB/T3520-1999
代替ZBY32019—1989
3.1500kV油纸套管绝缘纸，按厚度定为CTZ-100型，标称厚度为100μm。3.2500kV油纸套管纸为卷简纸，卷筒宽度为570mm、625mm、660mm，宽度偏差不超过土5mm，卷筒直径为650~730mm，或按订货合同规定。4技术要求

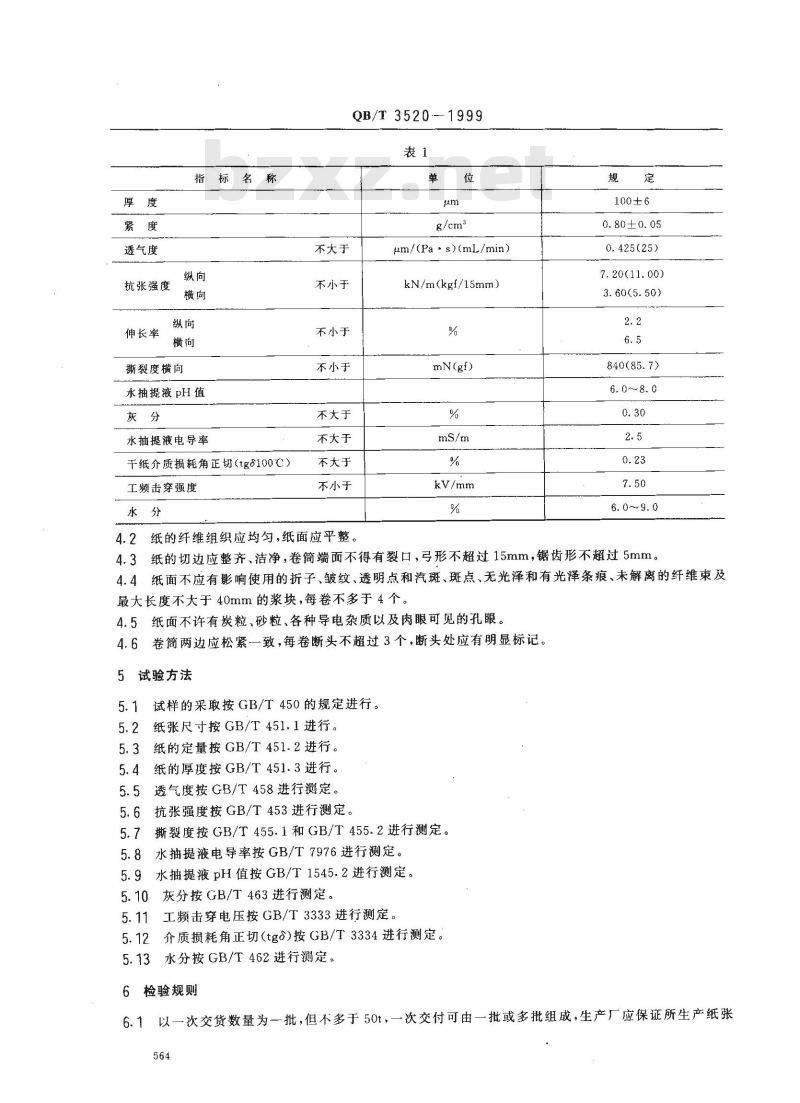

4.1500kV油纸套管纸的技术指标必须符合表1规定。国家轻工业局1999-04-21批准
1999-03-01实施
透气度
抗张强度
伸长率
撕裂度横向
水抽提液pH值
水抽提液电导率
干纸介质损耗角正切（tgs100℃）工频击穿强度
不大于
不小于
不小于
不小于
QB/T35201999
μm/(Pa·s)(mL/min)
kN/m(kgf/15mm)
mN(gf)
不大于
不大于
不大于
不小于
100±6
0.80±0.05
0.425(25)
7.20(11.00)
3.60(5.50)
840(85.7)
纸的纤维组织应均匀，纸面应平整。4.2
4.3纸的切边应整齐、洁净，卷筒端面不得有裂口，弓形不超过15mm，锯齿形不超过5mm。4.4纸面不应有影响使用的折子、皱纹、透明点和汽斑、斑点、无光泽和有光泽条痕、未解离的纤维束及最大长度不大于40mm的浆块，每卷不多于4个。4.5纸面不许有炭粒、砂粒、各种导电杂质以及肉眼可见的孔眼。4.6卷简两边应松紧一致，每卷断头不超过3个，断头处应有明显标记。5试验方法
试样的采取按GB/T450的规定进行。纸张尺寸按GB/T451.1进行
5.3纸的定量按 GB/T 451.2 进行。5.4纸的厚度按GB/T451.3进行。5.5透气度按GB/T458进行测定。抗张强度按GB/T453进行测定，
撕裂度按GB/T455.1和GB/T455.2进行测定。5.8水抽提液电导率按GB/T7976进行测定。水抽提液pH值按GB/T1545.2进行测定，5.9
灰分按GB/T463进行测定。
工频击穿电压按GB/T3333进行测定介质损耗角正切（tgo)按GB/T3334进行测定。水分按GB/T462进行测定。
6检验规则

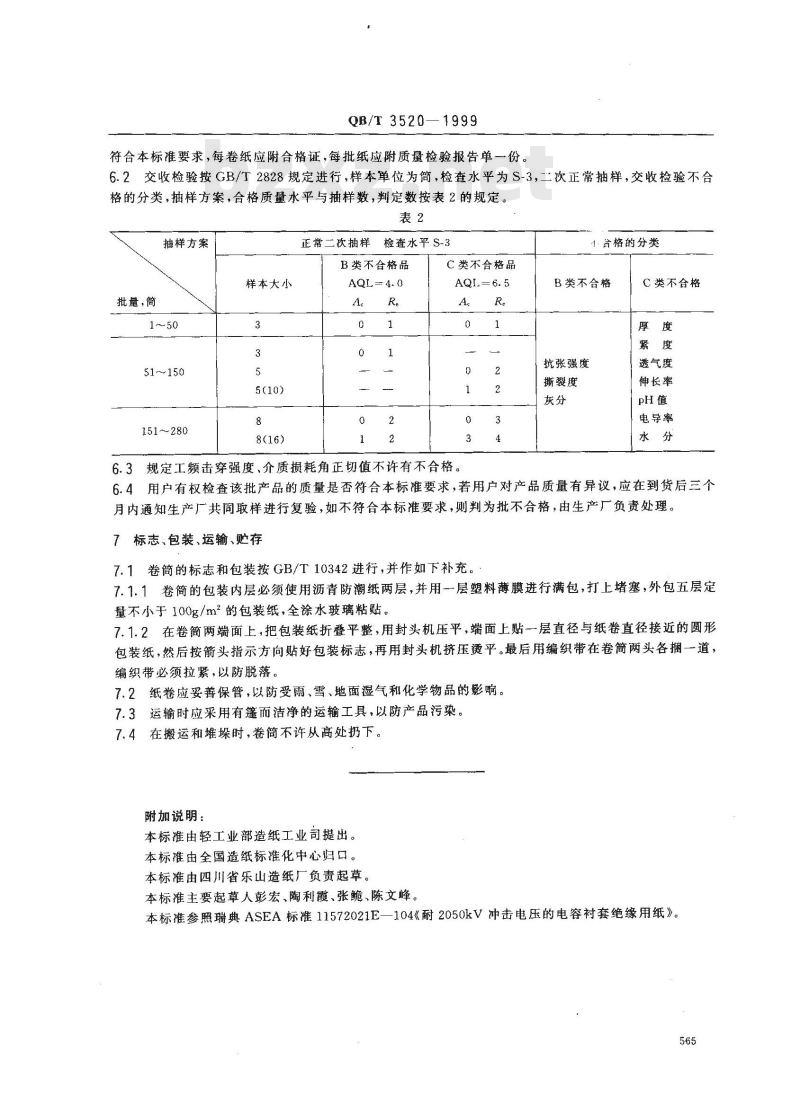

以一次交货数量为一批，但不多于50t，一次交付可由一批或多批组成，生产厂应保证所生产纸张564
QB/T3520—1999
符合本标准要求，每卷纸应附合格证，每批纸应附质量检验报告单一份，6.2、交收检验按GB/T2828规定进行，样本单位为简，检查水平为S-3，二次正常抽样，交收检验不合格的分类，抽样方案，合格质量水平与抽样数，判定数按表2的规定。表2
抽样方案
批量，筒
1～~50
51～150
151~280
样本大小
正常二次抽样检查水平S-3
B类不合格品
C类不合格品
1合格的分类
B类不合格免费标准bzxz.net
抗张强度
撕裂度
C类不合格
透气度
伸长率
电导率
6.3规定工频击穿强度、介质损耗角正切值不许有不合格6.4用户有权检查该批产品的质量是否符合本标准要求，若用户对产品质量有异议，应在到货后三个月内通知生产厂共同取样进行复验，如不符合本标准要求，则判为批不合格，由生产厂负责处理。7标志、包装、运输、贮存
7.1卷简的标志和包装按GB/T10342进行，并作如下补充。7.1.1卷筒的包装内层必须使用沥青防潮纸两层，并用一层塑料薄膜进行满包，打上堵塞，外包五层定量不小于100g/m2的包装纸，全涂水玻璃粘贴。7.1.2在卷简两端面上，把包装纸折叠平整，用封头机压平，端面上贴一层直径与纸卷直径接近的圆形包装纸，然后按箭头指示方向贴好包装标志，再用封头机挤压烫平。最后用编织带在卷筒两头各捆一道，编织带必须拉紧，以防脱落。
7、2纸卷应妥善保管，以防受雨、雪、地面湿气和化学物品的影响。7.3运输时应采用有篷而洁净的运输工具，以防产品污染。7.4在搬运和堆垛时，卷简不许从高处扔下。附加说明：
本标准由轻工业部造纸工业司提出。本标准由全国造纸标准化中心归口。本标准由四川省乐山造纸厂负责起草。本标准主要起草人彭宏、陶利霞、张、陈文峰。本标准参照瑞典ASEA标准11572021E一104《耐2050kV冲击电压的电容衬套绝缘用纸》。565
