【机械行业标准(JB)】 锯齿轧花机、锯齿剥绒机 隔圈

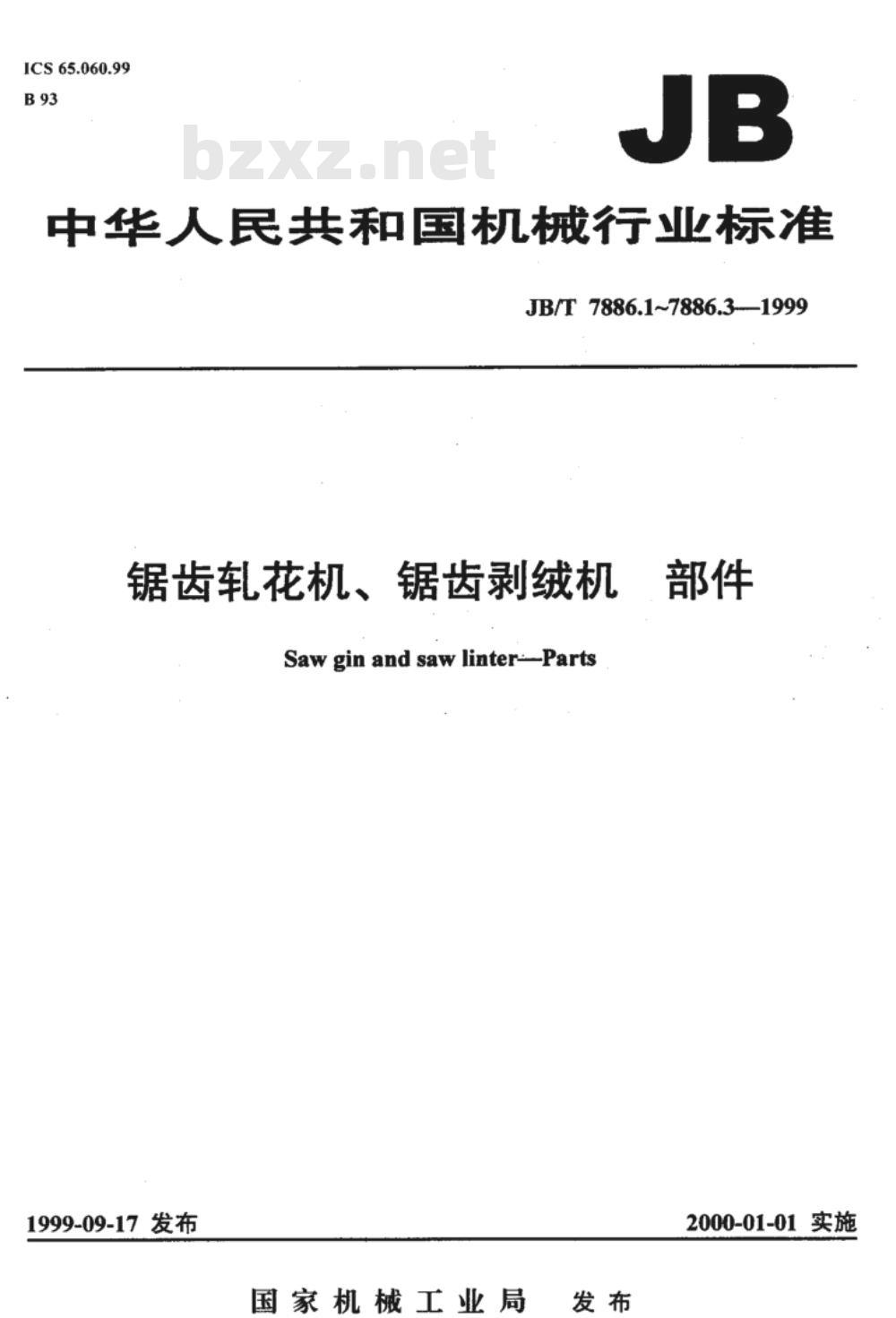

ICS65.060.99
中华人民共和国机械行业标准
JB/T7886.1~7886.3-1999
锯齿轧花机、锯齿剥绒机
SawginandsawlinterParts
1999-09-17发布
国家机械工业局
2000-01-01 实施

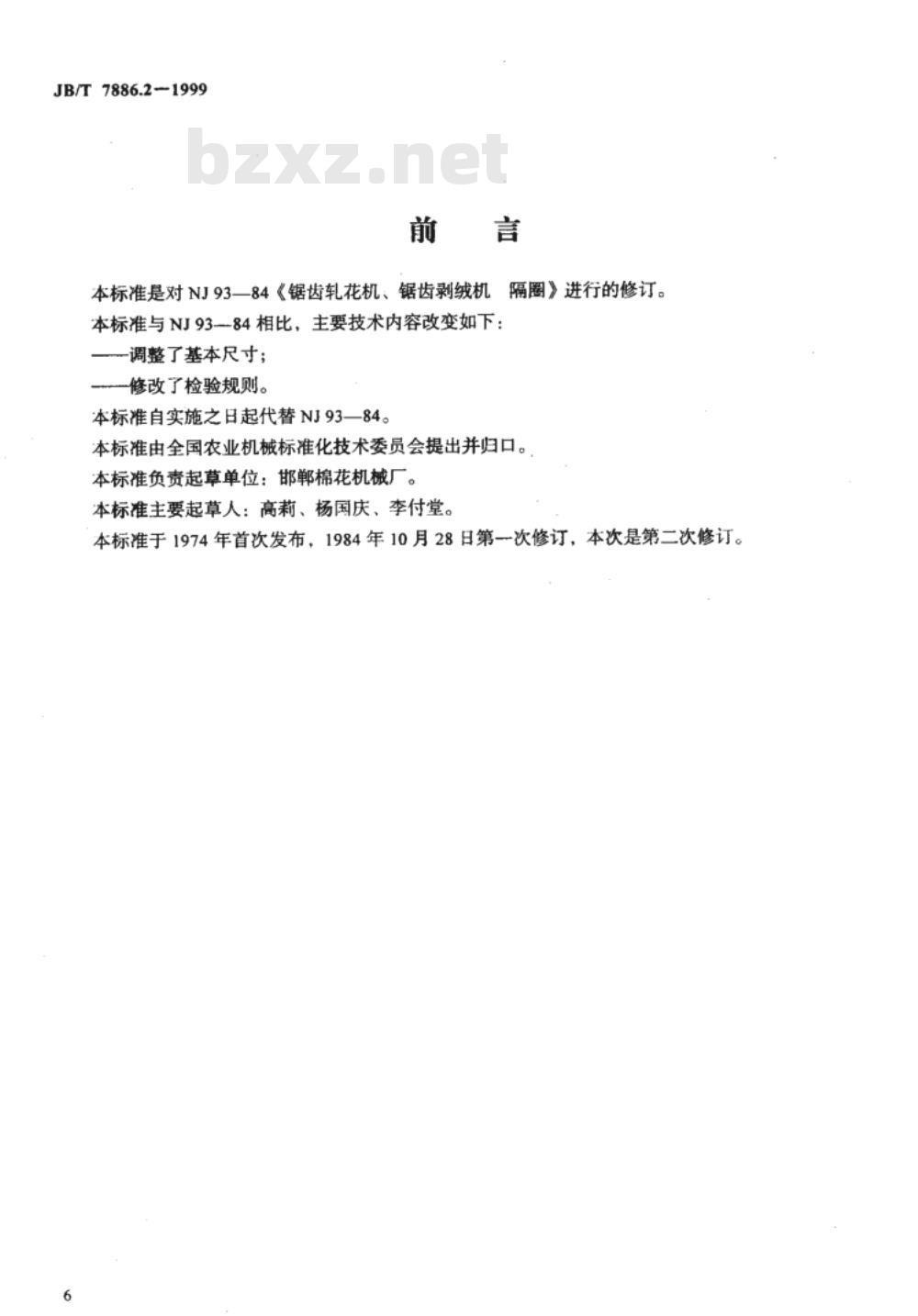

JB/T7886.2-1999
本标准是对NJ93一84《锯齿轧花机、锯齿剥绒机隔圈》进行的修订。本标准与NJ93-84相比，主要技术内容改变如下：调整了基本尺寸；
修改了检验规则。
本标准自实施之日起代替NJ93—84。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：邯郸棉花机械厂。本标准主要起草人：高莉、杨国庆、李付堂。本标准于1974年首次发布，1984年10月28日第一次修订，本次是第二次修订。6
1范围

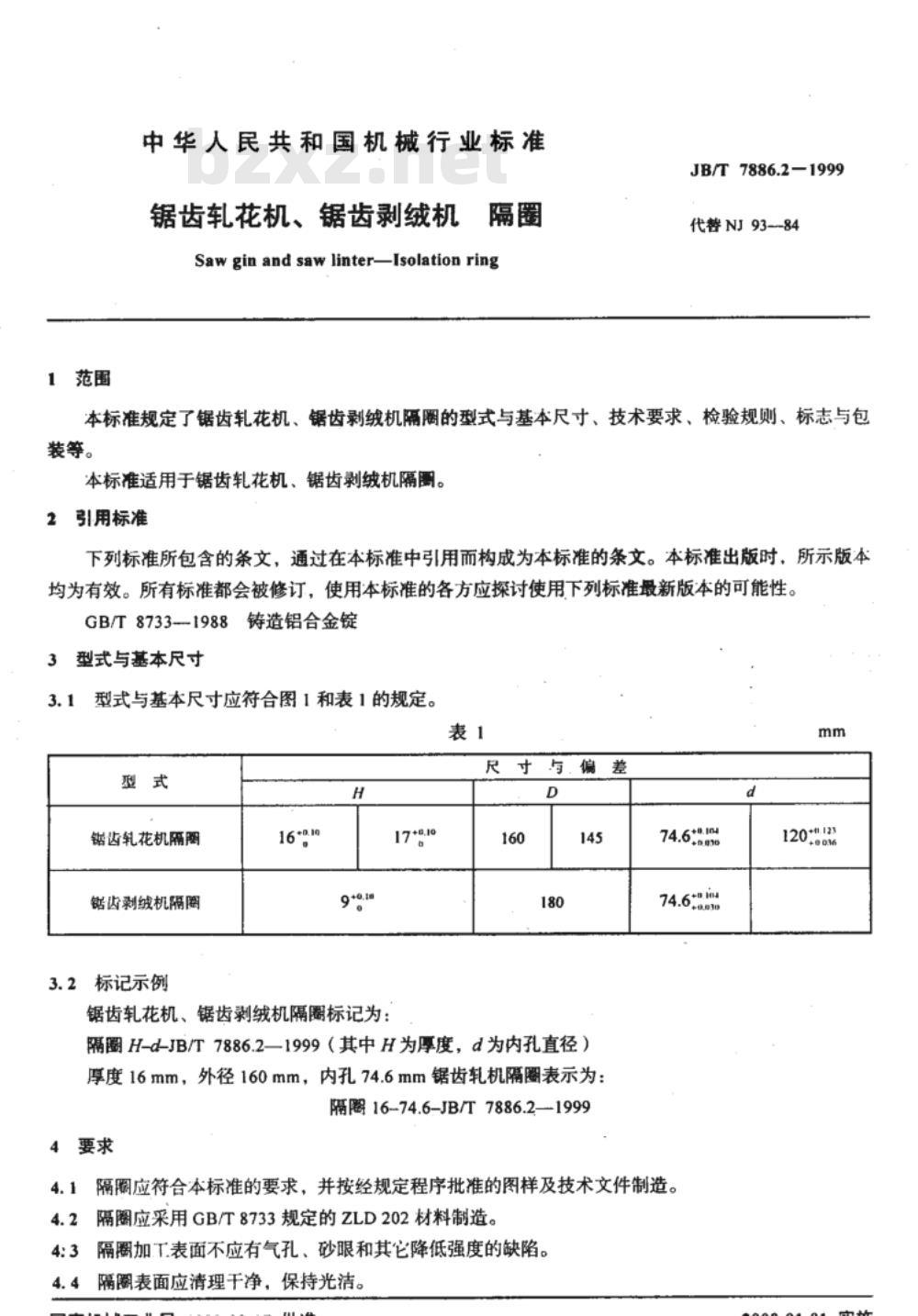

中华人民共和国机械行业标准
锯齿轧花机、锯齿剥绒机
Sawgin and sawlinter-IsolationringJB/T7886.2-1999
代替NJ9384
本标准规定了锯齿轧花机、锯齿剥绒机隔圈的型式与基本尺寸、技术要求、检验规则、标志与包装等。
本标准适用于锯齿轧花机、锯齿剥绒机隔圈。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T8733-1988铸造铝合金锭
型式与基本尺寸
型式与基本尺寸应符合图1和表1的规定。表1www.bzxz.net
锯齿轧花机隔
锯齿剥绒机隔
3.2标记示例
锯齿轧花机、锯齿剥绒机隔圈标记为：与偏
隔圈H-d-JB/T7886.2一1999（其中H为厚度，d为内孔直径）厚度16mm，外径160mm，内孔74.6mm锯齿轧机隔圈表示为：隔圈16-74.6-JB/T7886.2—19994要求
隔圈应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。4.1
隔圈应采用GB/T8733规定的ZLD202材料制造。4.2
隔圈加工表面不应有气孔、砂眼和其它降低强度的缺陷。4:3
隔圈表面应清理干净，保持光洁。4.4
5出厂检验和验收规则
JB/T7886.2-1999
5.1产品出厂前必须经制造厂检验部门检验合格后方可出厂，，5.2隔圈必须进行外观和尺寸检验，其厚度尺寸应逐件检验。Z0.02A
隔圈厚度尺寸应用专用检具检验，检验后应在每个隔圈上标记厚度尺寸，并按厚度尺寸的公差5.3
带每隔0.02mm进行分组。
5.4订货单位可按本标准抽验产品质量。检查结果如有不合格时应加倍数量复验。如仍有不合格时、则判该产品为不合格品：但允许制造厂对该批产品进行修整后重新提交复验。在重新提交复验产品再有不合格时允许用户退货。
6标志与包装
隔圈上应铸有制造厂标记。
不同规格、不同组别的隔圈应分别装入木制或硬纸包装箱，每箱不应超过20kg。6.2
每包装件应附有制造厂的质量合格证。6.3
包装箱外壁应有如下标记：
a）制造厂名称；
b）隔圈的标记和名称：
c）包装件，质量；
d）出厂年、月；
e）到站及收货单位；
f)）发货站及发货单位。
