【机械行业标准(JB)】 锯齿轧花机、锯齿剥绒机 锯片

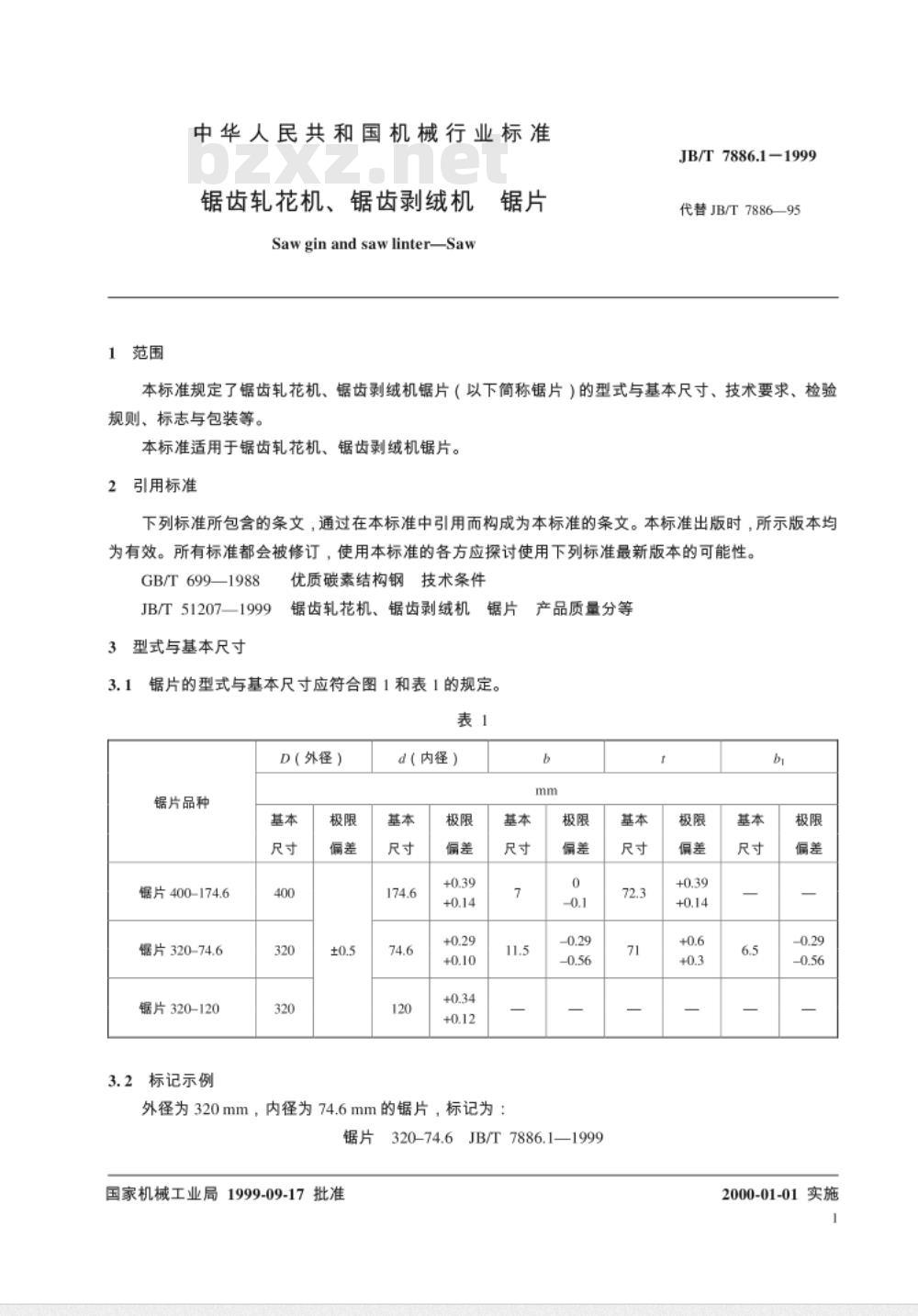

中华人民共和国机械行业标准 锯齿轧花机、锯齿剥绒机 锯片 Saw gin and saw linter JB/T 7886.1—1999 （代替 JB/T 7886—95） 1 范围 本标准规定了锯齿轧花机、锯齿剥绒机锯片（以下简称锯片）的型式与基本尺寸、技术要求、检验规则、标志与包装等。 本标准适用于锯齿轧花机、锯齿剥绒机锯片。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 51207—1999 锯齿轧花机、锯齿剥绒机锯片产品质量分等 3 型式与基本尺寸 锯片的型式与基本尺寸应符合表1的规定。 表1 锯片的基本尺寸 | 锯片品种 | D（外径）基本尺寸 | D（外径）极限偏差 | d（内径）基本尺寸 | d（内径）极限偏差 | b 基本尺寸 | b 极限偏差 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 锯片400 | 400 | +0.39 / 0 | 174.6 | +0.14 / 0.1 | 11.5 | 0.29 | | 锯片320-74.6 | 320 | +0.34 / 0.1 | 74.6 | +0.12 / 0.29 | 6.5 | 0.56 | | 锯片320-120 | 320 | +0.3 / 0.29 | 120 | +0.14 / 0.56 | 6.5 | 0.56 | 3.2 标记示例 外径为320mm，内径为74.6mm的锯片，标记为：锯片320-74.6JB/T 7886.1—1999 附录A 说明 A1 标准的内容中已给出锯片的基本齿形，为了不限制锯齿齿形的发展，特给出以下技术特征。 A1.1 如制造与本标准中3.1规定的基本尺寸不同的齿形（如弧形齿等），制造厂应放大锯片齿形，便于制造过程中使用其对照加工、检测。 A1.2 根据供需双方协商，可供其它齿形的锯片。
