【轻工行业标准(QB)】 夹背锯

中华人民共和国轻工行业标准
夹背锯
主题内容与适用范围
QB/T2094.6-1995
本标准规定了木工用夹背锯的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于锯切木材用的夹背锯。2引用标准
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T3525弹簧钢、工具钢冷轧钢带金属维氏硬度试验方法
GB/T4340
GB/T5305手工具包装、标志、运输与贮存3产品分类

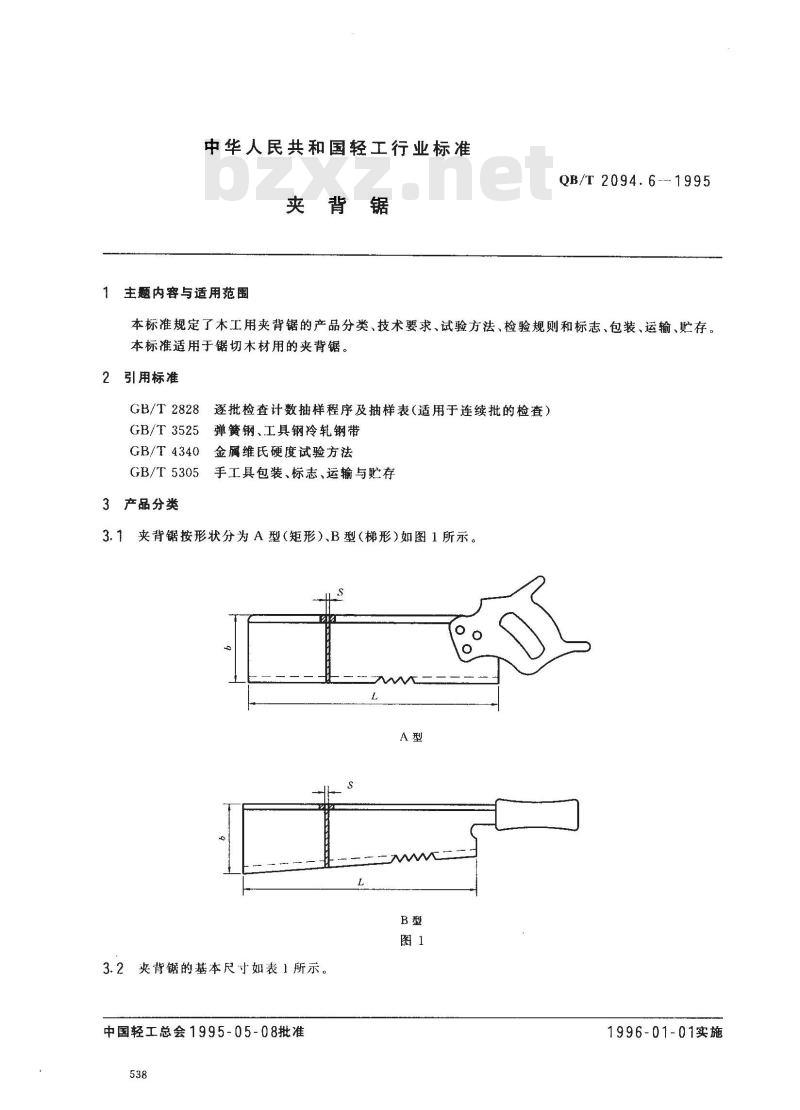

3.1夹背锯按形状分为A型（矩形）、B型(梯形)如图1所示。A型
3.2央背锯的基本尺寸如表1所示。中国轻工总会1995-05-08批准
1996-01-01实施
基本尺寸
QB/T2094.6—1995
宽度存
基本尺寸
极限偏差
注；根据用户的需要，锯条其规格、基本尺寸可不受本标准的限制。3.3产品标记由产品名称、规格、型号、标准编号组成。3.4标记示例：
300mm规格的A型夹背锯标记为：夹背锯300A型QB/T2094.6
4技术要求
极限偏差
厚度S
基本尺寸
极限偏差
锯片应采用GB/T3525中规定的65Mn冷轧钢带，或采用具有同等性能以上的材料制造。4.1
4.2背铁采用冷轧钢带制造，并须发黑或镀覆等防锈处理。4.3手柄应采用硬木或塑料制造。4.4
锯片的硬度为HV423以上。
锯片的横向直线度不大于0.20mm，纵向直线度不大于1.50mm。锯片的表面粗糙度R。值不大于3.2μm。4.6
锯片表面不得有明显的黑斑、锈斑、麻点、裂纹等影响使用的缺陷。4.8分齿后锯齿应形状完整、齿根不得有裂纹，且无明显不对称等影响使用性能的缺陷。锯齿几何形状及其参数见附录A(参考件)。
4.9手柄应光滑、完整、无裂纹、毛刺等缺陷，木柄应经涂漆处理。4.10锯片与背铁、手柄的装配连接应牢固，无松动现象。磨齿夹背锯锯齿应锋利，齿部不得有未加工完好的齿及其他影响使用的缺陷。4.11
经磨齿后的齿面表面粗糙度R。值不大于1.6jμm。5试验方法

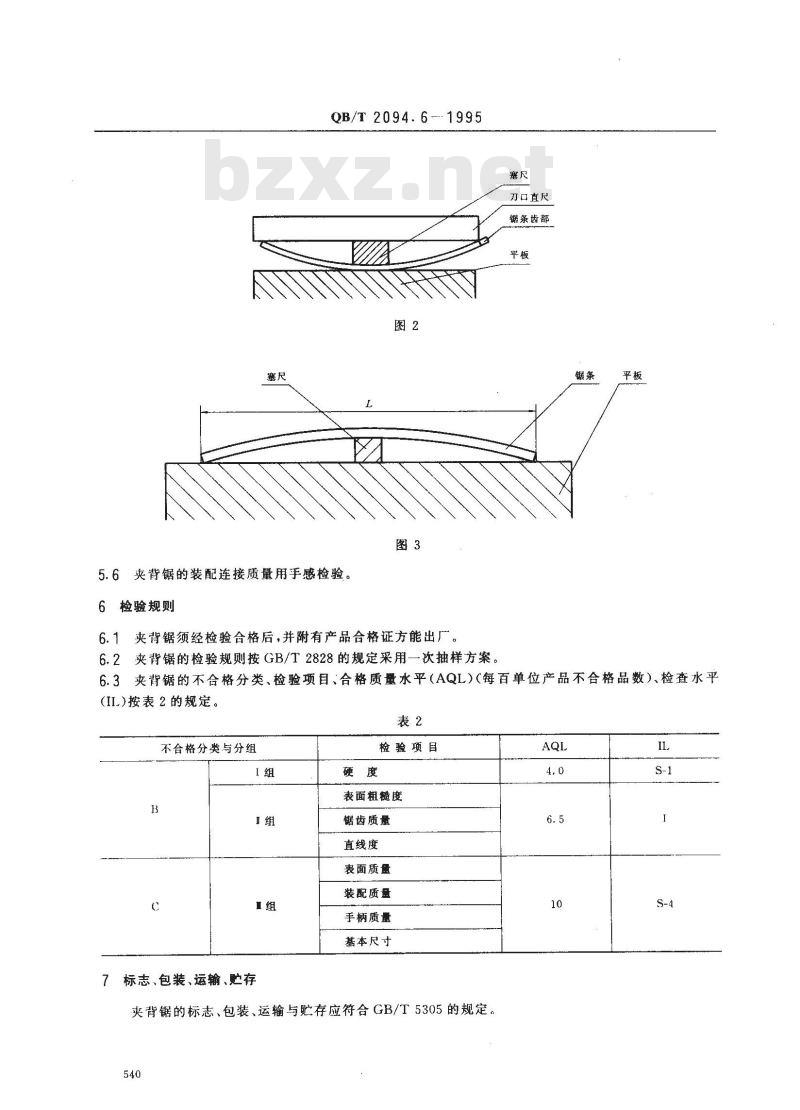

央背锯的基本尺寸采用通用量具检验。5.2片的硬度试验按GB/T4340的规定进行。5.3锯片的横向、纵向直线度检验按图2、图3所示，将锯片平置在一平板上露出齿部，用塞尺测量。5.4锯片的表面粗糙度测试，采用粗糙度样块比较。5.5
锯片的表面质量、锯齿质量、手柄质量用目测检验。539
QB/T 2094. 6 ---1995
5.6夹背锯的装配连接质量用手感检验。6检验规则
6.1夹背锯须经检验合格后，并附有产品合格证方能出广。塞尺
刀口直尺
锯条齿部
6.2夹背锯的检验规则按GB/T2828的规定采用一次抽样方案。6.3夹背锯的不合格分类、检验项目、合格质量水平（AQL）（每百单位产品不合格品数）、检查水平(IL)按表2的规定。
不合格分类与分组
标志、包装、运输、贮存
检验项目
表面粗糙度
锯齿质量
直线度
表面质量
装配质量
手柄质量
基本尺寸
夹背锯的标志、包装、运输与贮存应符合GB/T5305的规定。540
QB/T2094.6-1995

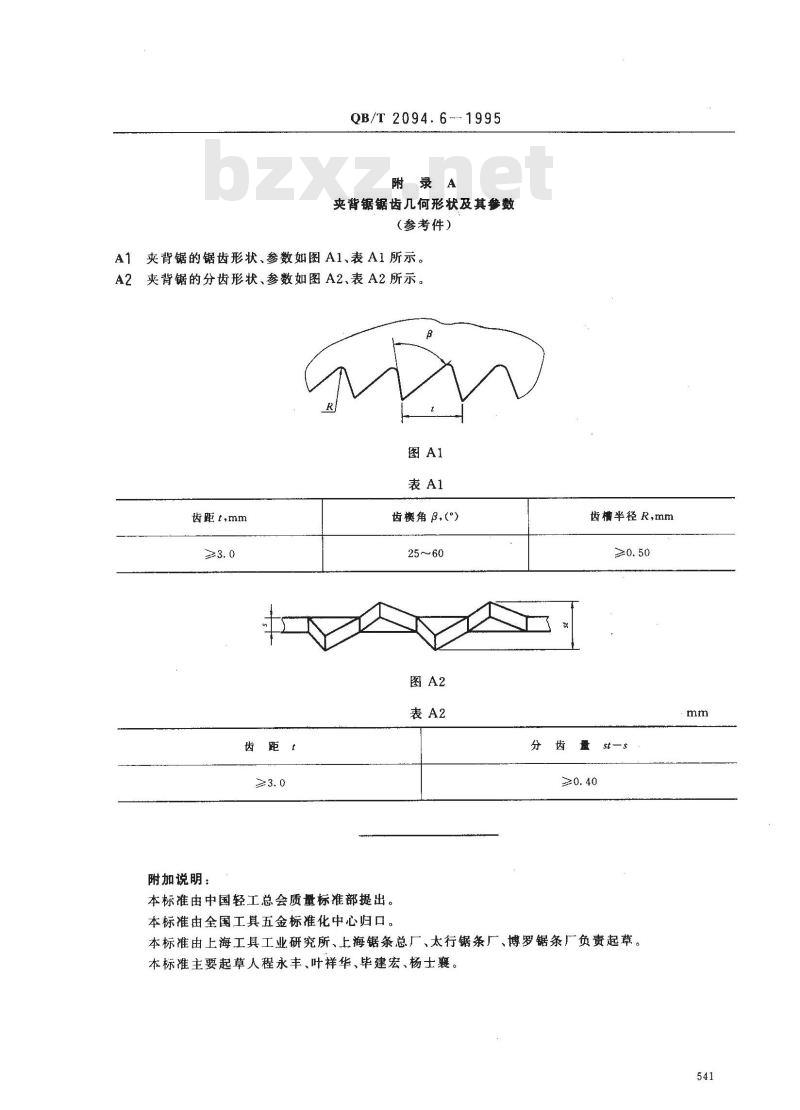

附录A
夹背锯锯齿几何形状及其参数
（参考件）
A1夹背锯的锯齿形状、参数如图A1、表A1所示。A2夹背锯的分齿形状、参数如图A2、表A2所示。图A1
齿距t，mm
齿距twww.bzxz.net
附加说明：
齿楔角β,()
本标准由中国轻工总会质量标准部提出。本标推由全国工具五金标准化中心归口。齿槽半径R，mm
st—s
本标准由上海工具工业研究所、上海锯条总厂、太行锯条厂、博罗锯条厂负责起草。本标准主要起草人程永丰、叶祥华、毕建宏、杨士襄、mm
