【轻工行业标准(QB)】 金刚石玻璃管割刀

中华人民共和国轻工行业标准
金刚石玻璃管割刀
主题内容和适用范围
QB/T 2097.2
本标准规定了金刚石玻璃管割刀的产品分类、技术要求、试验方法、检验规则与标志、包装、运输、贮存。
本标推适用于手工切割壁厚为1～3mm玻璃管的金刚石玻璃管割刀。2引用标准
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T5305手工具包装、标志、运输与贮存JC/T220天然金刚石
3产品分类
3.1型式

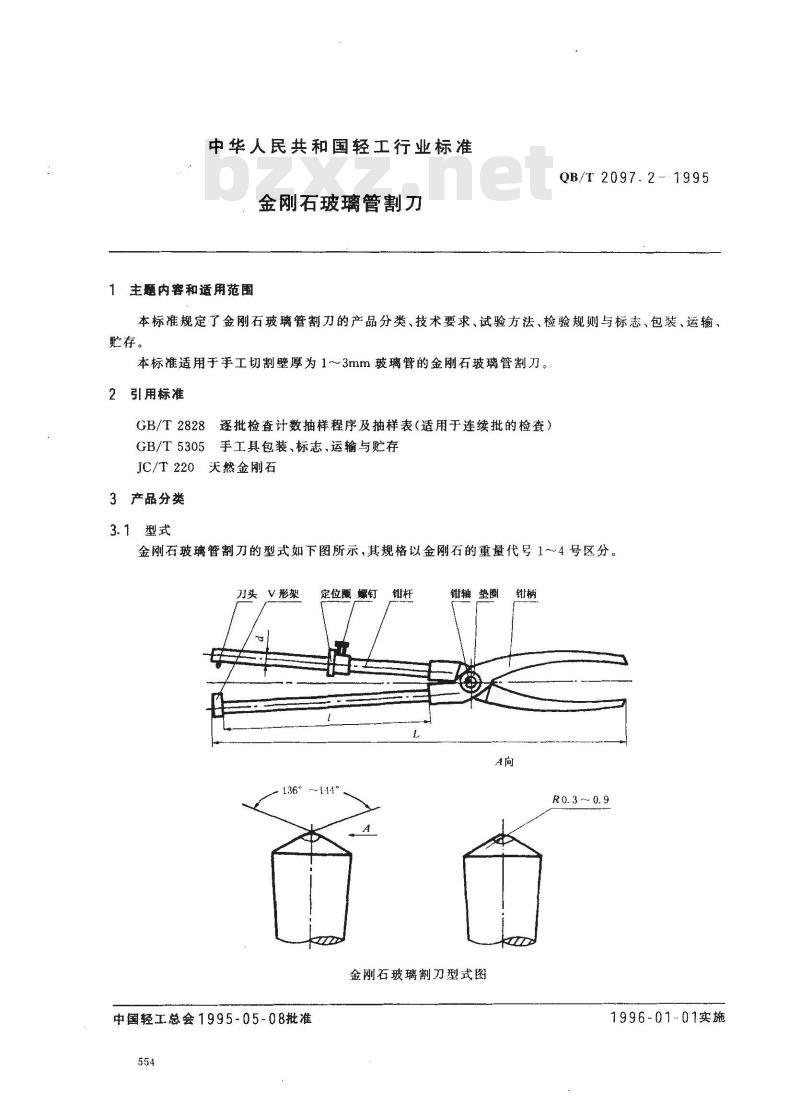

金刚石玻璃管割刀的型式如下图所示，其规格以金刚石的重量代号1～4号区分。刀头√形架
中国轻工总会1995-05-08批准
定位圈螺钉
钳轴垫圈
金刚石玻璃割刀型式图
1996-01-01实施

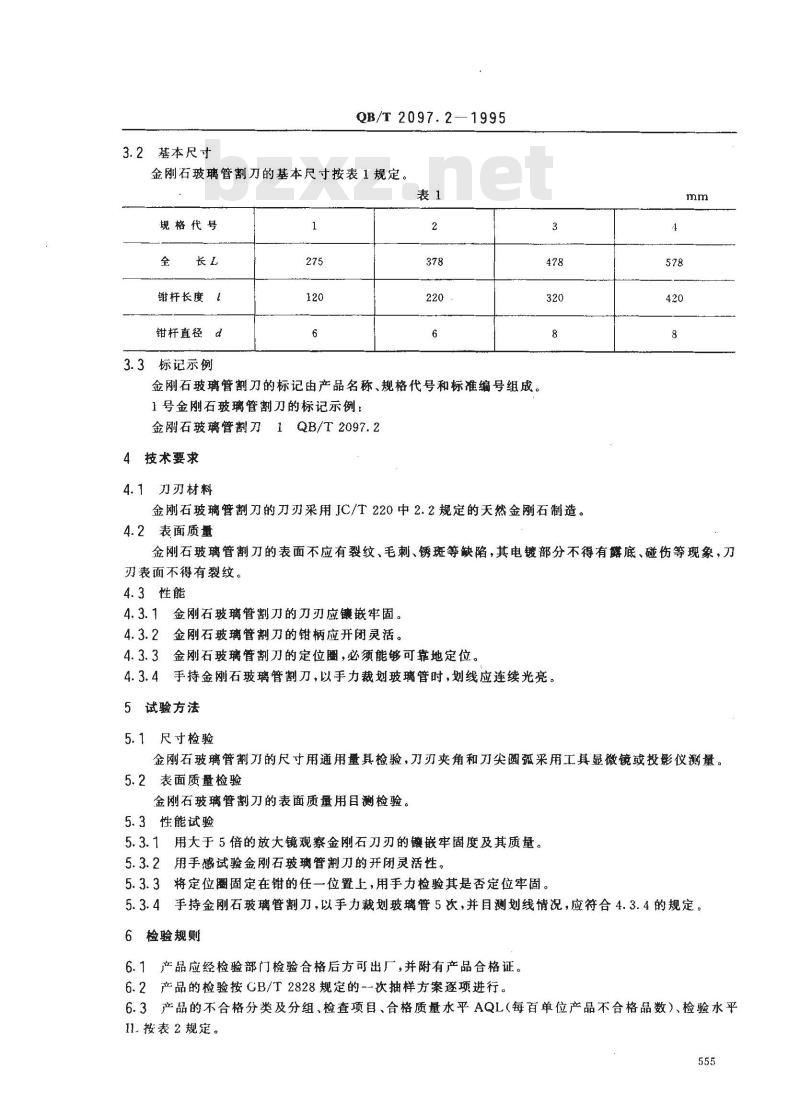

3.2基本尺寸
QB/T 2097.2
金刚石玻璃管割刀的基本尺寸按表1规定。表1
规格代号
钳杆长度1
钳杆直径d
3.3标记示例
金刚石玻璃管割刀的标记由产品名称、规格代号和标准编号组成。1号金刚石玻璃管割刀的标记示例：金刚石玻璃管割刀1QB/T2097.2
4技术要求
4.1刀刃材料
金刚石玻璃管割刀的刀刃采用JC/T220中2.2规定的天然金刚石制造。4.2表面质量
金刚石玻璃管割刀的表面不应有裂纹、毛刺、锈斑等缺陷，其电镀部分不得有露底、碰伤等现象，刀刃表面不得有裂纹。
4.3性能
4.3.1金刚石玻璃管割刀的刀刃应镶嵌牢固。4.3.2金刚石玻璃管割刀的钳柄应开闭灵活。4.3.3金刚石玻璃管割刀的定位圈，必须能够可靠地定位。4.3.4手持金刚石玻璃管割刀，以手力裁划玻璃管时，划线应连续光亮。5试验方法
5.1尺寸检验www.bzxz.net
金刚石玻璃管割刀的尺寸用通用量其检验，刀刃夹角和刀尖圆采用工具显微镜或投影仪测量。5.2表面质量检验
金刚石玻璃管割刀的表面质量用目测检验。5.3性能试验
5.3.1用大于5倍的放大镜观察金刚石刀刃的镶嵌牢固度及其质量。5.3.2用手感试验金刚石玻璃管割刀的开闭灵活性。5.3.3将定位图固定在钳的任一位置上，用手力检验其是否定位牢固。5.3.4手持金刚石玻璃管割刀，以手力裁划玻璃管5次，并目测划线情况，应符合4.3.4的规定。6检验规则
6.1产品应经检验部门检验合格后方可出厂，并附有产品合格证。6.2产品的检验按GB/T2828规定的--次抽样方案逐项进行。6.3产品的不合格分类及分组、检查项目、合格质量水平AQL（每百单位产品不合格品数）、检验水平I1.按表2规定。

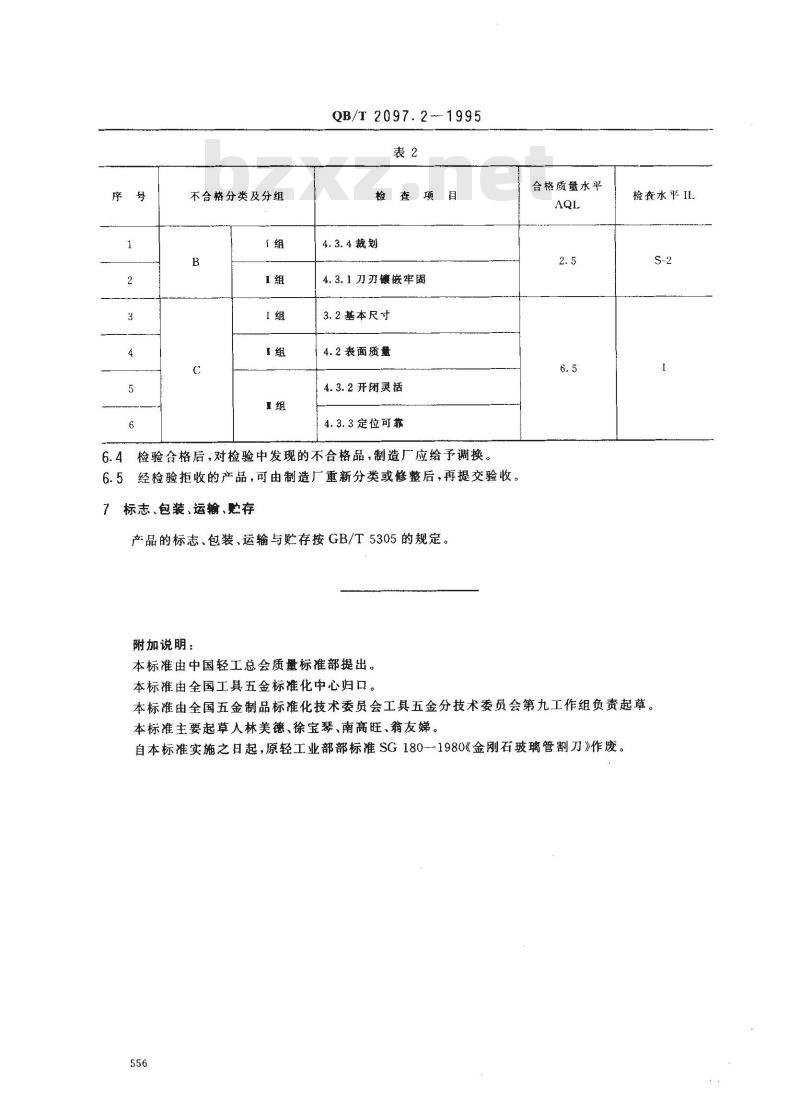

不合格分类及分组
QB/T2097.2--1995
4.3.4裁划
4.3.1刀刃镶嵌牢固
3.2基本尺寸
4.2表面质量
4.3.2开闭灵活
4.3.3定位可靠
6.4检验合格后，对检验中发现的不合格品，制造厂应给予调换。经检验拒收的产品，可由制造厂重新分类或修整后，再提交验收。6.5
标志、包装、运输、购存
产品的标志、包装、运输与贮存按GB/T5305的规定。附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。合格质量水平
检查水平 IL
本标准由全国五金制品标准化技术委员会工具五金分技术委员会第九工作组负责起草。本标准主要起草人林美德、徐宝琴、南高旺、翁友娣。自本标准实施之日起，原轻工业部部标准SG180-1980《金刚石玻璃管割刀》作废。556
