【轻工行业标准(QB)】 计时仪器用齿轮端面齿轮

中华人民共和国轻工行业标准
计时仪器用齿轮
1主题内容与适用范围
端面齿轮
本标准规定了计时仪器端面齿轮的齿形、代号及其参数。QB/T 2092-—1995
本标准适用于手表、怀表的拔针机构中端面齿轮与圆柱齿轮啮合时，端面齿轮为主动，模数为0.07～1 mm的垂直相交轴的齿轮传动，仪器仪表中垂直相交轴的齿轮传动也可参照使用。2齿形、术语及代号
2.1齿形的构成
端面齿轮的齿形分布于其外圆柱面上，并由空间曲线所构成。当齿槽对称于端面齿轮的中心线时（图1la与b），齿形在A向视图的投影由齿顶圆孤，齿根圆弧及连接齿顶圆弧和齿根圆孤的相切直线所组成。
中心平面
A向视图
外圆柱面

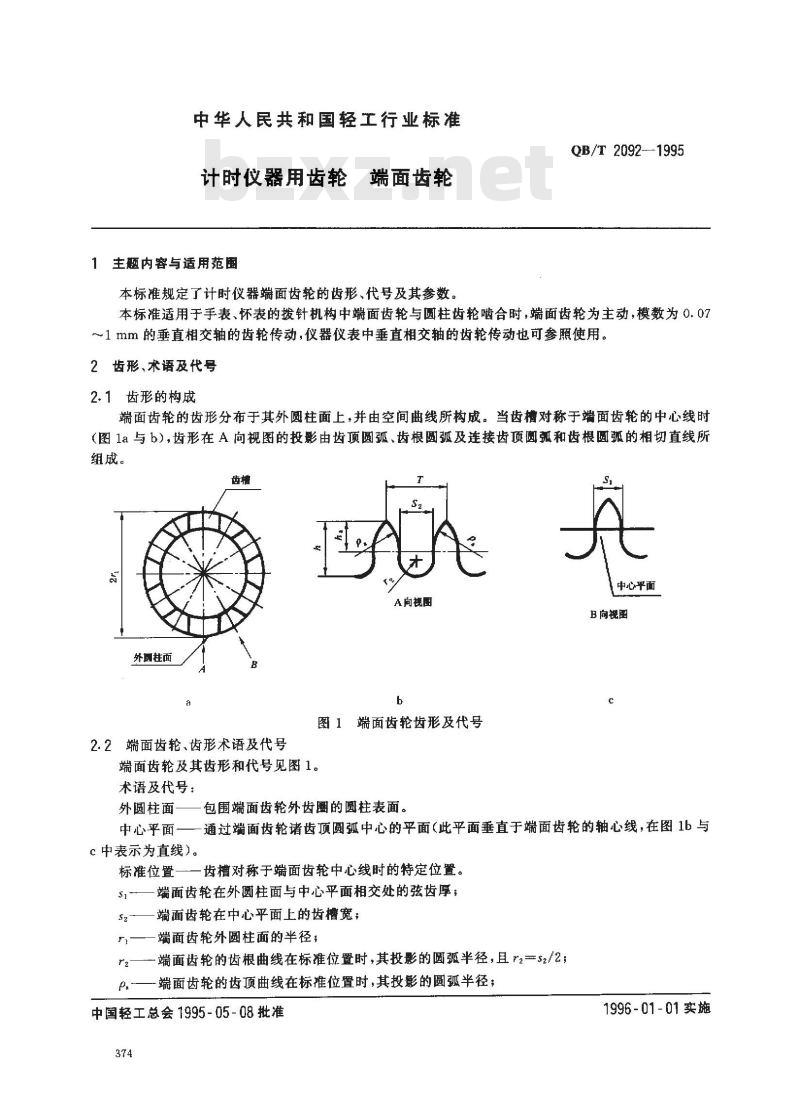

图1端面齿轮齿形及代号
2.2端面齿轮、齿形术语及代号
端面齿轮及其齿形和代号见图1。术语及代号：
外圆柱面
中心平面
c中表示为直线）。
B向视图
包围端面齿轮外齿圈的圆柱表面。通过端面齿轮诸齿顶圆弧中心的平面（此平面垂直于端面齿轮的轴心线，在图1b与标准位置一一齿槽对称于端面齿轮中心线时的特定位置。S
端面齿轮在外圆柱面与中心平面相交处的弦齿厚；端面齿轮在中心平面上的齿槽宽；端面齿轮外圆柱面的半径，
端面齿轮的齿根曲线在标准位置时，其投影的圆弧半径，且r2=52/2；-端面齿轮的齿顶曲线在标位置时，其投影的圆弧半径；中国轻工总会1995-05-08批准
1996-01-01实施
QB/T 20921995
h。——端面齿轮在外圆柱面上的齿项高；乱——端面齿轮在外圆柱面上的全齿高；T—弦节距，其值取决于z1 和r1,即T=2rsin360/21。2.3端面齿轮副及代号

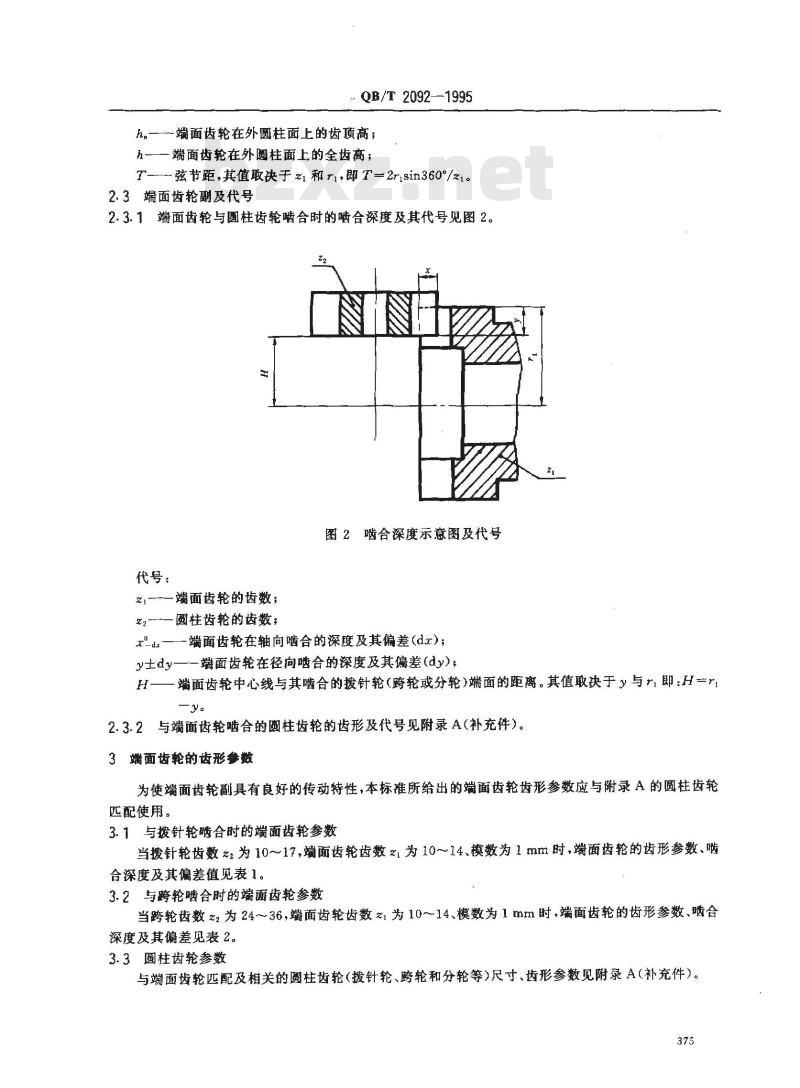

2.3.1端面齿轮与圆柱齿轮啮合时的啮合深度及其代号见图2。图2啮合深度示意图及代号
代号：
端面齿轮的齿数；
&2-—圆柱齿轮的齿数；
rd——端面齿轮在轴向啮合的深度及其偏差(dz);y士dy——端面齿轮在径向啮合的深度及其偏差(dy)一一端面齿轮中心线与其啮合的拨针轮（跨轮或分轮）端面的距离。其值取决于3与r，即：H二rH-
2.3.2与端面齿轮啮合的圆柱齿轮的齿形及代号见附录A（补充件）。3端面齿轮的齿形参数
为使端面齿轮副具有良好的传动特性，本标准所给出的端面齿轮齿形参数应与附录A的圆柱齿轮匹配使用。
3.1与拨针轮啮合时的端面齿轮参数当拨针轮齿数2为10~~17,端面齿轮齿数 2 为10~14、模数为 1mm时，端面齿轮的齿形参数、啮合深度及其偏差值见表1。
3.2与跨轮啮合时的端面齿轮参数当跨轮齿数2为24～36，端面齿轮齿数z1为1014、模数为1mm时，端面齿轮的齿形参数、啮合深度及其偏差见表2。
3.3圆柱齿轮参数
与端面齿轮匹配及相关的圆柱齿轮（拔针轮、跨轮和分轮等）尺寸、齿形参数见附录A（补充件）。375
QB/T2092-1995

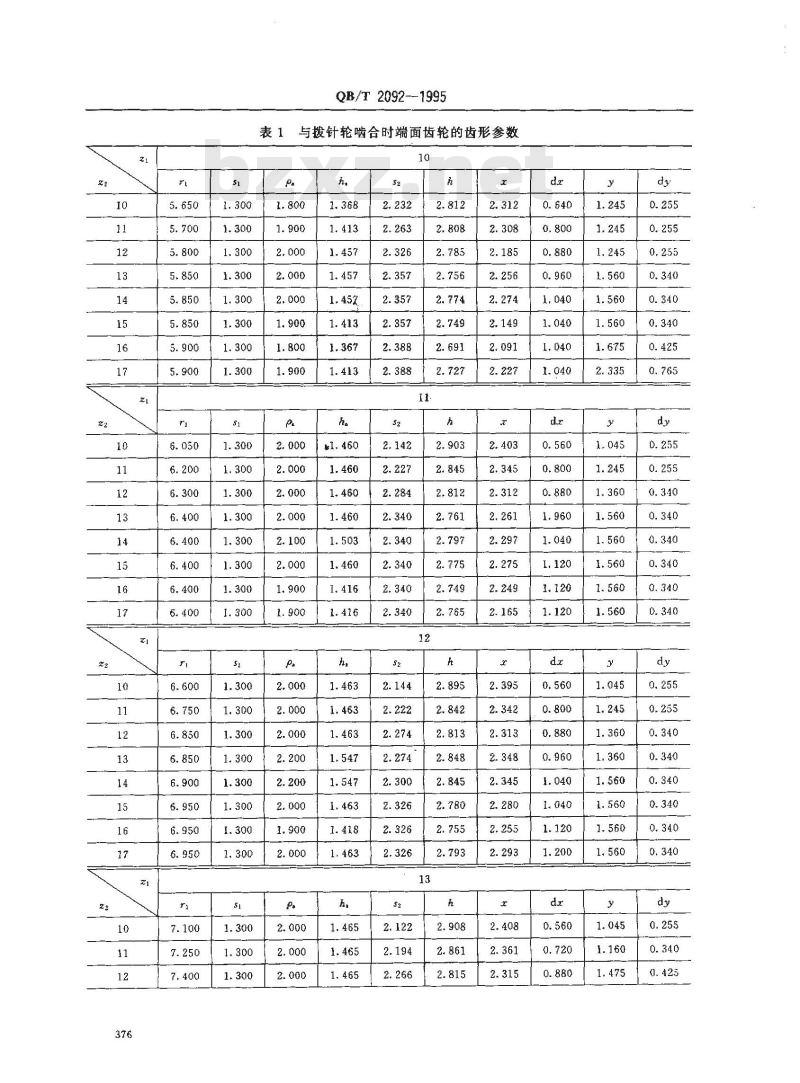

表1与拨针轮啮合时端面齿轮的齿形参数10

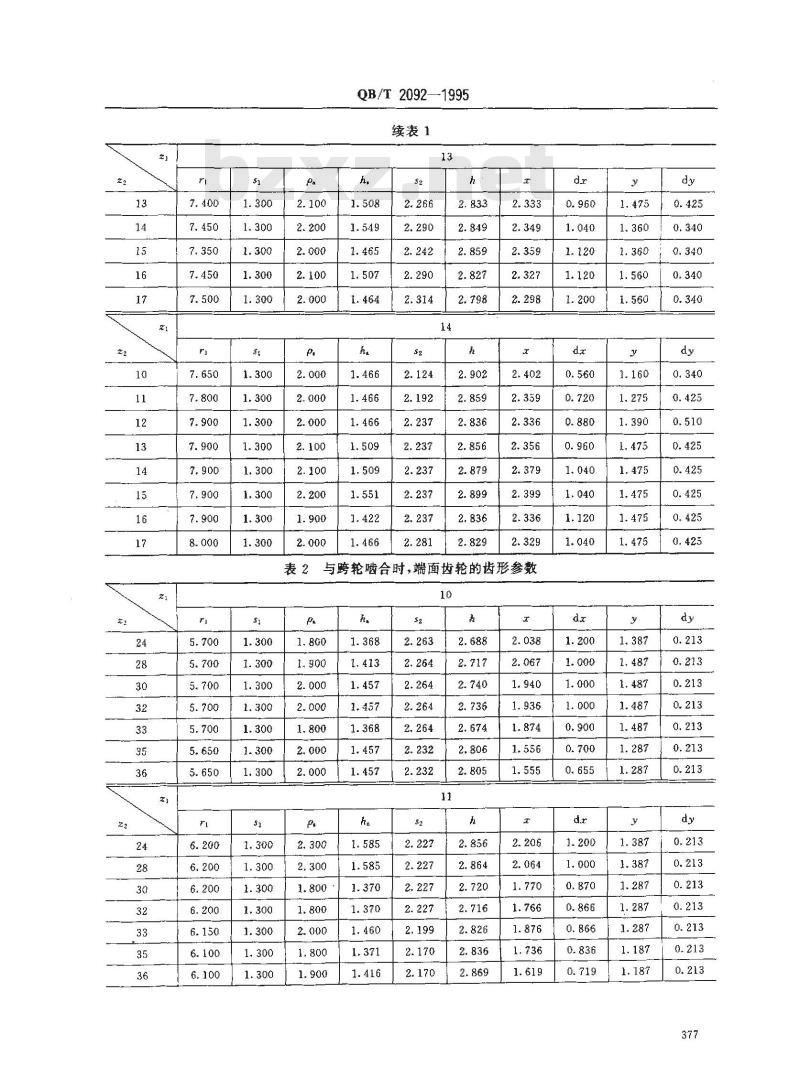

续表1
与跨轮啮合时，端面齿轮的齿形参数10
QB/T 2092-1995

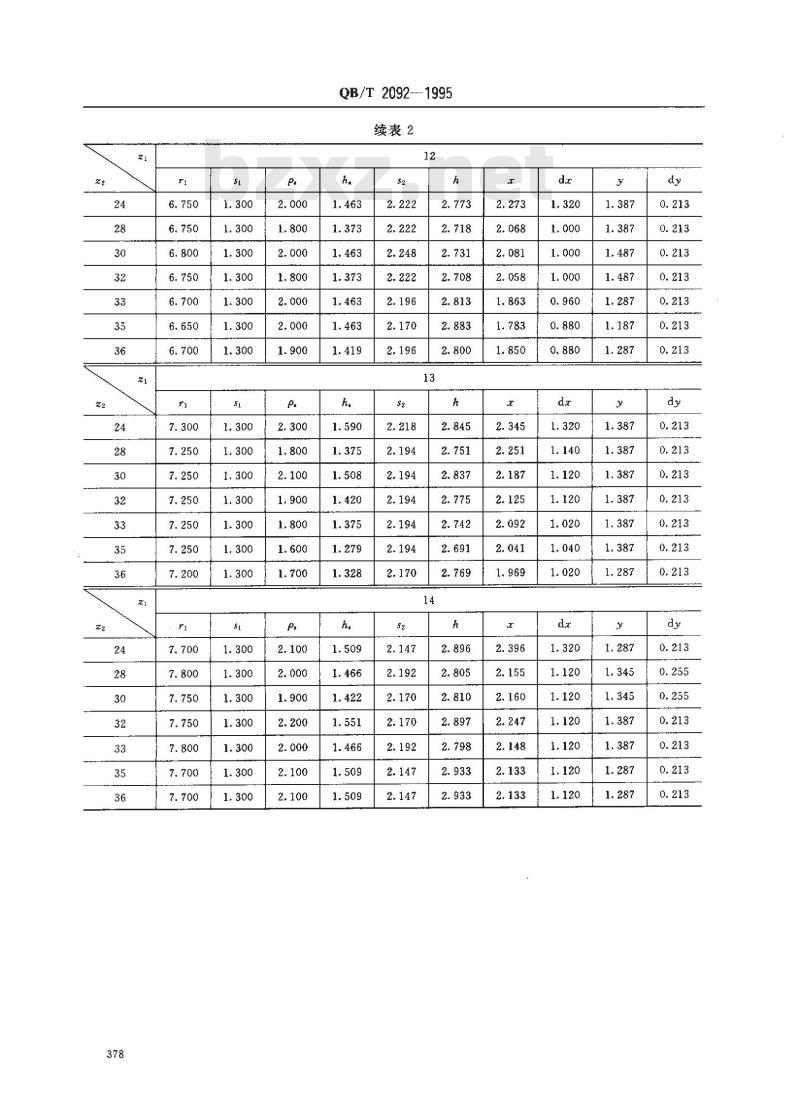

续表2
QB/T 2092—1995
附录A
与端面齿轮匹配及相关的圆柱齿轮（补充件）
本附录适用于手表或怀表拨针机构中与端面齿轮匹配及相关的圆柱齿轮，如拨针轮、跨轮和分轮A1齿形及代号
圆柱齿轮齿形及其代号见图A1。圆柱齿轮齿形及代号
代号：
分度圆半径：
齿根圆半径：
齿顶圆半径#
s——分度圆上的齿厚
P“———齿顶圆弧半径系数
\,”—齿项高系数
h—齿高。
A2：齿轮尺寸及参数
A2.1齿轮尺寸
圆柱齿轮齿数：22
模数：m
分度圆半径：r=m22/2;
齿项圆半径：r。=（z2/2十h）mt齿根圆半径：rt=（z2/2—1.75）m分度圆上的齿厚：s=1.41m
齿顶高.h.h..m;
齿项圆蕉半径：一””·m。
A2.2齿顶高系数和齿项圆弧半径系数当模数为1mm时，齿数之与齿顶高系数h。和齿顶圆弧半径系数p的数值见表A1。379bZxz.net
10～11
55~134
135以上
附加说明：
QB/T2092-1995
齿顶高和齿顶圆弧半径系数表
本标准由中国轻工总会质量标准部提出。本标由全国钟表标准化中心归口。本标准由天津大学负责起草；轻工业部钟表研究所参加起草。本标准主要起草人容光文、滕素艳、赵燕玉、马葵林。380
