【轻工行业标准(QB)】精光刨床精度

本网站发布时间： 2024-08-01 10:07:23

QB/T1111.2-1991
现行

基本信息

标准号：
QB/T 1111.2-1991
标准名称：
精光刨床精度
标准类别：
轻工行业标准(QB)
标准状态：
现行
发布日期：
1991-03-30
实施日期：
1991-12-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
51.97 KB

标准分类号

中标分类号：
>>>>Y9 机械>>通用加工机械与设备>>J65木工机床及机用工具

关联标准

出版信息

出版社：
中国轻工业出版社
页数：
3页
标准价格：
8.0 元
出版日期：
1991-12-01

其他信息

起草人：
李璁
起草单位：
上海家具机械厂
归口单位：
全国家具机械标准化技术委员会
提出单位：
全国家具机械标准化技术委员会
发布部门：
中华人民共和国轻工业部

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了制造木家具用的精光刨床的几何精度和工作精度。本标准适用于精刨削木家具零部件表面的精光刨床。 QB/T 1111.2-1991 精光刨床精度 QB/T1111.2-1991

标准内容

部分标准内容：

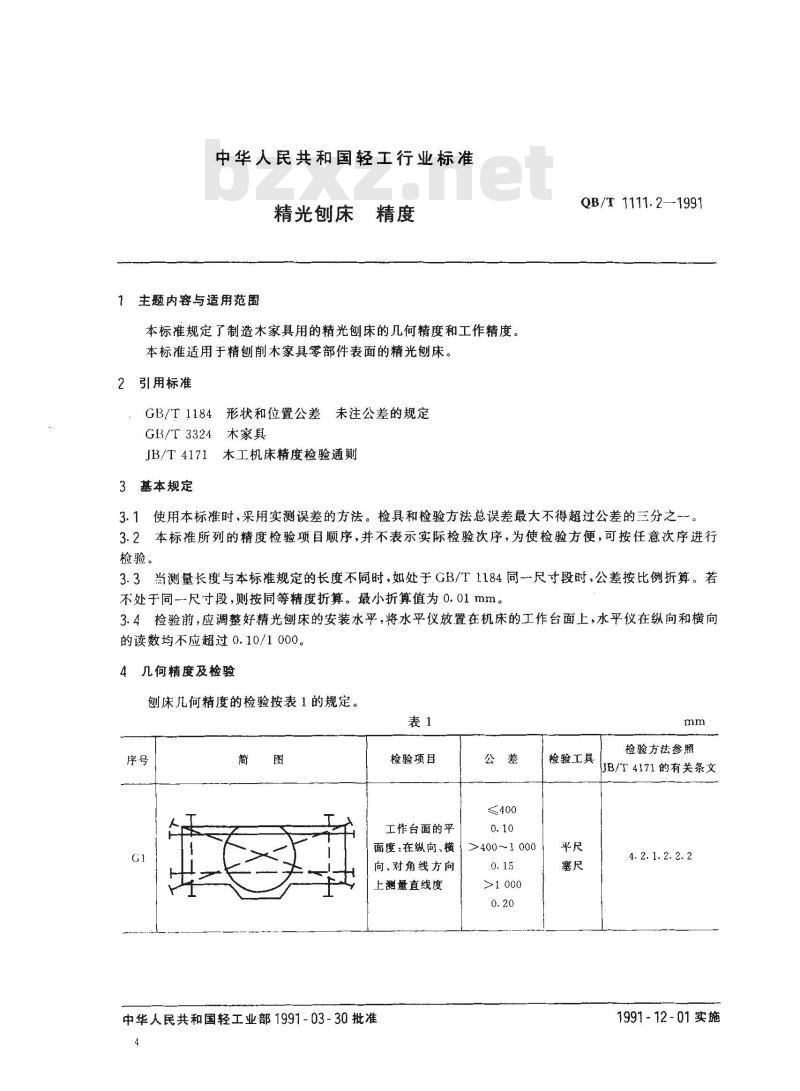

中华人民共和国轻工行业标准
精光刨床
主题内容与适用范围
本标准规定了制造木家具用的精光刨床的几何精度和工作精度。本标准适用于精刨削木家具零部件表面的精光刨床。引用标准
GB/T1184形状和位置公差未注公差的规定GB/T3324木家具
JB/T4171木工机床精度检验通则3基本规定
QB/T 1111. 2—1991
3.1使用本标准时，采用实测误差的方法。检具和检验方法总误差最大不得超过公差的三分之一3.2本标准所列的精度检验项目顺序，并不表示实际检验次序，为使检验方便，可按任意次序进行检验。
3.3当测量长度与本标准规定的长度不同时，如处于GB/T1184同-尺寸段时，公差按比例折算。若不处于同一尺寸段，则按同等精度折算。最小折算值为0.01mm。3.4检验前，应调整好精光刨床的安装水平，将水平仪放置在机床的工作台面上，水平仪在纵向和横向的读数均不应超过0.10/1000。
4几何精度及检验
刨床几何精度的检验按表1的规定。表1
检验项目
工作台面的平
面度：在纵向、横
向、对角线方向
上测量直线度
中华人民共和国轻工业部1991-03-30批准4
≥400～1 000
检验工具
检验方法参照wwW.bzxz.Net
JB/T4171的有关条文
4. 2. 1. 2. 2. 2
1991-12-01实施
5工作精度检验
QB/T 1111.21991

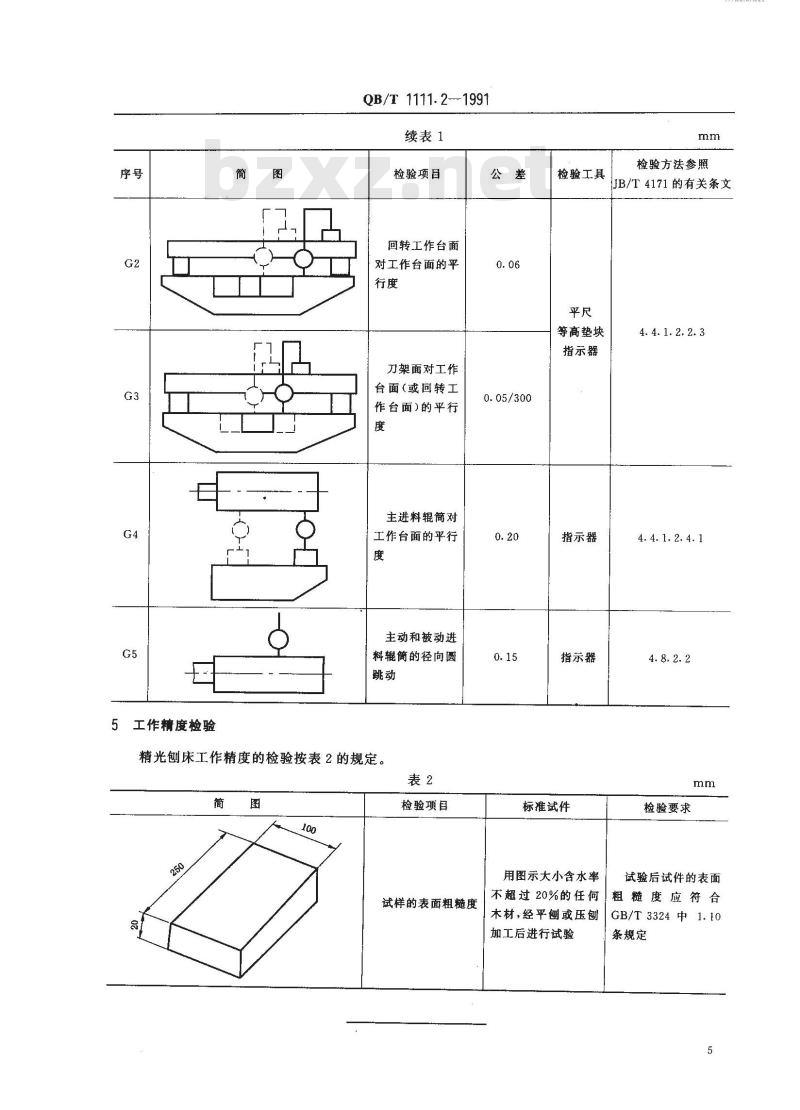

续表1
检验项目
回转工作台面
对工作台面的平
刀架面对工作
台面(或回转工
作台面)的平行
主进料辊简对
工作台面的平行
主动和被动进
料辊簡的径向圆
精光刨床工作精度的检验按表2的规定。表2
检验项目
试样的表面粗糙度
检验工具
等高垫块
指示器
指示器
指示器
标准试件
用图示大小含水率
不超过 20%的任何
木材，经平刨或压刨
加工后进行试验
检验方法参照
TKAIKAca
JB/T4171的有关条文
4.4.1.2.2.3
4. 4. 1. 2. 4. 1
检验要求
试验后试件的表面
粗糙度应符合
GB/T 3324 中 1. 10
条规定

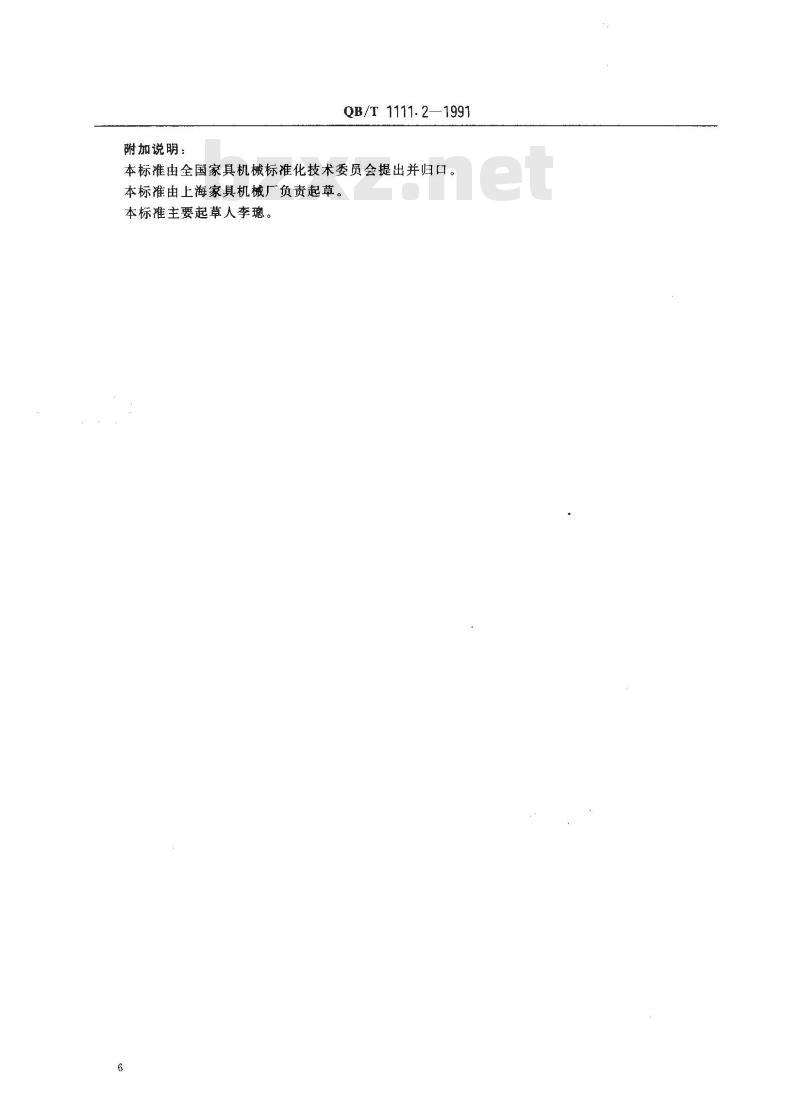

附加说明：
QB/T1111.2—1991
本标准由全国家具机械标准化技术委员会提出并归口。本标准由上海家具机械厂负责起草。本标准主要起草人李瑰。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
