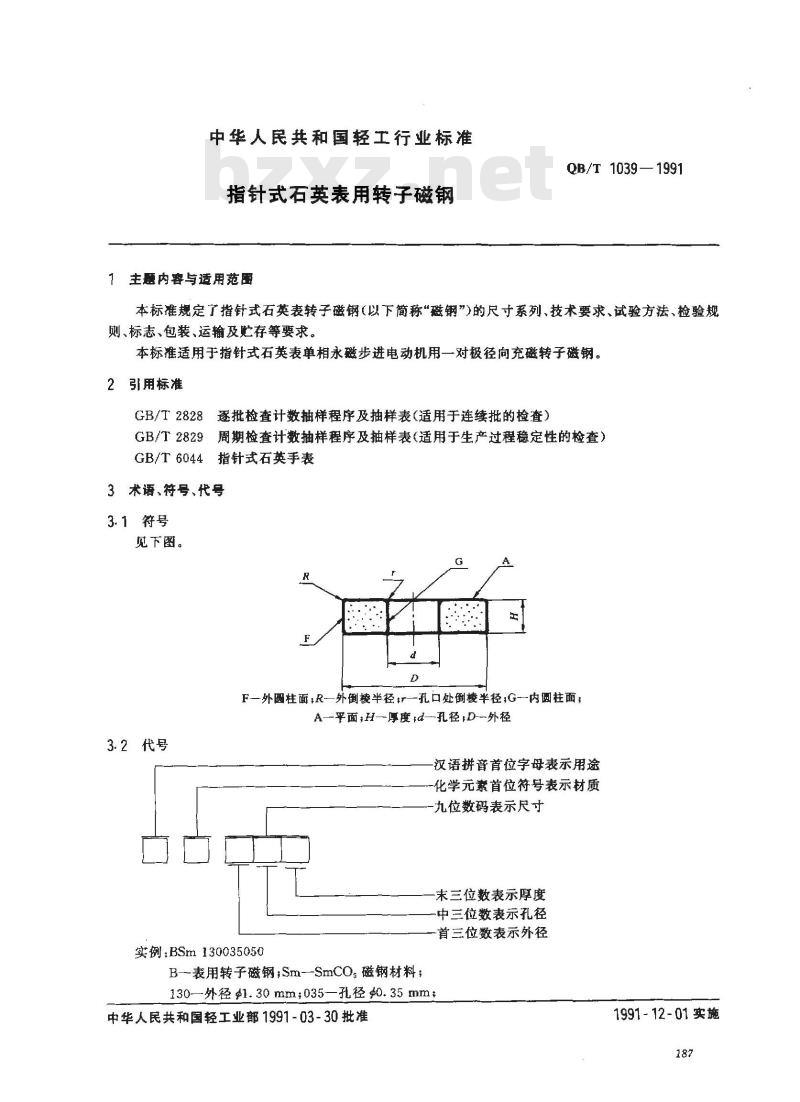

【轻工行业标准(QB)】 指针式石英表用转子磁钢

中华人民共和国轻工行业标准
指针式石英表用转子磁钢
主题内容与适用范围
QB/T 1039—1991
本标准规定了指针式石英表转子磁钢（以下简称“磁钢”）的尺寸系列、技术要求、试验方法、检验规则、标志、包装、运输及贮存等要求。本标准适用于指针式石英表单相永磁步进电动机用一对极径向充磁转子磁钢。2引用标准
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T6044指针式石英手表
3术语、符号、代号
3.1符号
见下图。
F—外圆柱面;R—外倒棱半径t—孔口处倒棱半径;G一内圆柱面；A—平面,H—厚度rd—孔径;D外径3.2代号
实例：BSm130035050
B一表用转子磁钢;SmSmCOs磁钢材料;汉语拼音首位字母表示用途
化学元素首位符号表示材质
九位数码表示尺寸
末三位数表示厚度
中三位数表示孔径
首三位数表示外径
130外径1.30mm；035一孔径.35mm；中华人民共和国轻工业部1991-03-30批准1991-12-01实施
050厚度0.50 mm。

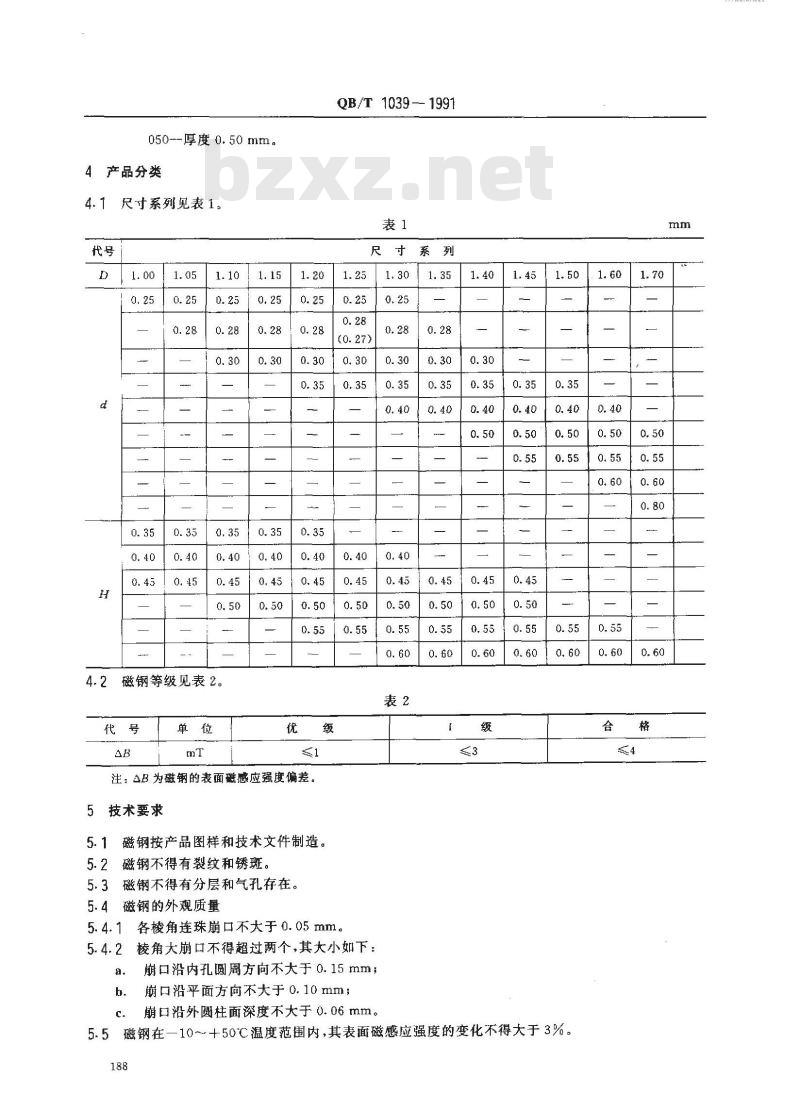

4产品分类
4.1尺寸系列见表1。
2磁钢等级见表2。
注；AB为磁钢的表面磁感应强度偏差。5技术要求
磁钢按产品图样和技术文件制造。磁钢不得有裂纹和锈斑。
磁钢不得有分层和气孔存在。bzxZ.net
5.4磁钢的外观质量
QB/T 1039--1991
各棱角连珠崩口不大于0.05mm。棱角大崩口不得超过两个，其大小如下：崩口沿内孔圆周方向不大于o.15mm；崩口沿平面方向不大于0.10mm；寸
崩日沿外圆柱面深度不大于0.06mm。c.
5.5磁钢在一10~十50℃温度范围内，其表面磁感应强度的变化不得大于3%。188
KANKAa
QB/T 1039-1991

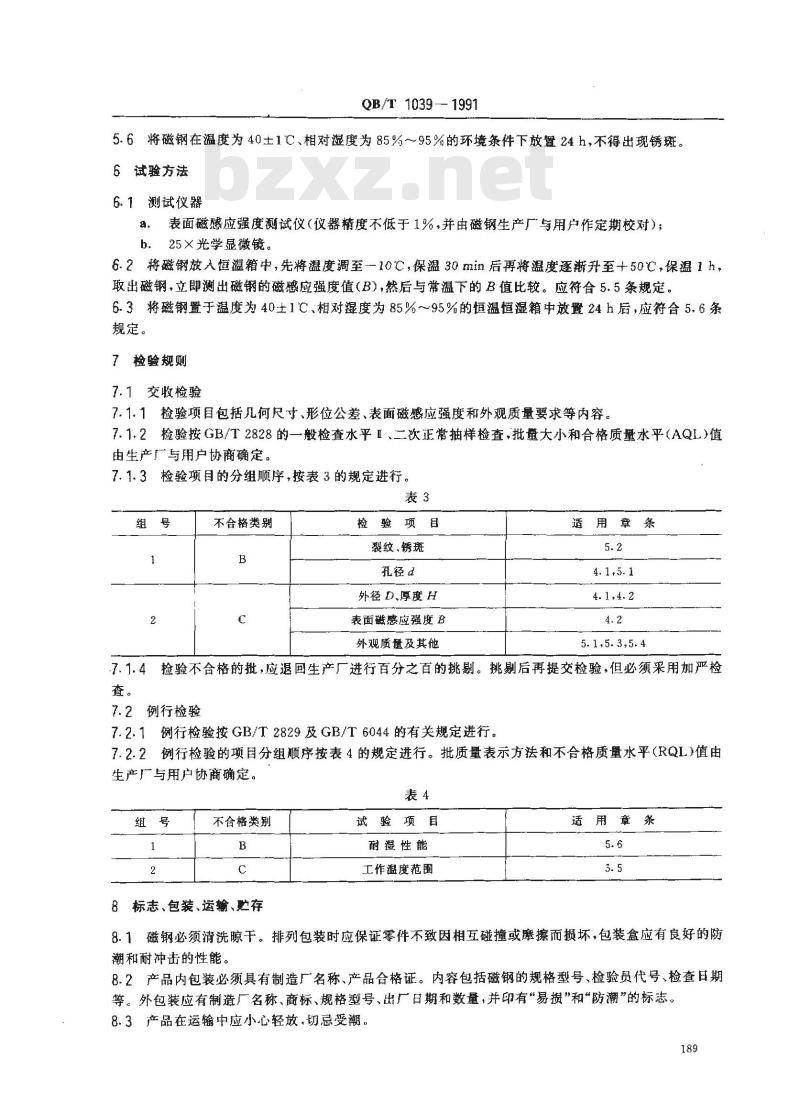

5.6将磁钢在温度为40士1℃、相对湿度为85%～95%的环境条件下放置24h，不得出现锈斑。6试验方法
6.1测试仪器
a.表面磁感应强度测试仪（仪器精度不低于1%，并由磁钢生产厂与用户作定期校对）；b．25×光学显微镜。
6.2将磁钢放人恒温箱中，先将温度调至-10℃，保温30min后再将温度逐渐升至+50C，保温1h，取出磁钢，立即测出磁钢的磁感应强度值（B），然后与常温下的B值比较。应符合5.5条规定。6.3将磁钢置于温度为40±1℃、相对湿度为85%～95%的恒温恒湿箱中放置24h后，应符合5.6条规定。
7检验规则
7.1交收检验
7.1.1检验项目包括几何尺寸、形位公差、表面磁感应强度和外观质量要求等内容。7.1.2检验按GB/T2828的一般检查水平I、二次正常抽样检查，批量大小和合格质量水平（AQL）值由生产厂与用户协商确定。
7.1.3检验项目的分组顺序，按表3的规定进行。表3
不合格类别
检验项目
裂纹、锈斑
孔径d
外径 D、厚度 H
表面磁感应强度 B
外观质量及其他
适用章条
5.1,5.3,5.4
7.1.4捡验不合格的批，应退回生产厂进行百分之百的挑。挑剔后再提交检验，但必须采用加严检查。
7.2例行检验
7.2.1例行检验按GB/T2829及GB/T6044的有关规定进行。7.2.2例行检验的项目分组顺序按表4的规定进行。批质量表示方法和不合格质量水平（RQL)值由生产广与用户协商确定。
不合格类别
8标志、包装、运输、存
试验项目
耐湿性能
工作温度范围
适用章条
8.1磁钢必须清洗晾干。排列包装时应保证零件不致因相互碰撞或摩擦而损坏，包装盒应有良好的防潮和耐冲击的性能。
8.2产品内包装必须具有制造厂名称、产品合格证。内容包括磁钢的规格型号、检验员代号、检查日期等。外包装应有制造厂名称、商标、规格型号、出厂日期和数量，并印有“易损\和“防潮”的标志。8.3产品在运输中应小心轻放，切忌受潮。189
QB/T 1039--1991

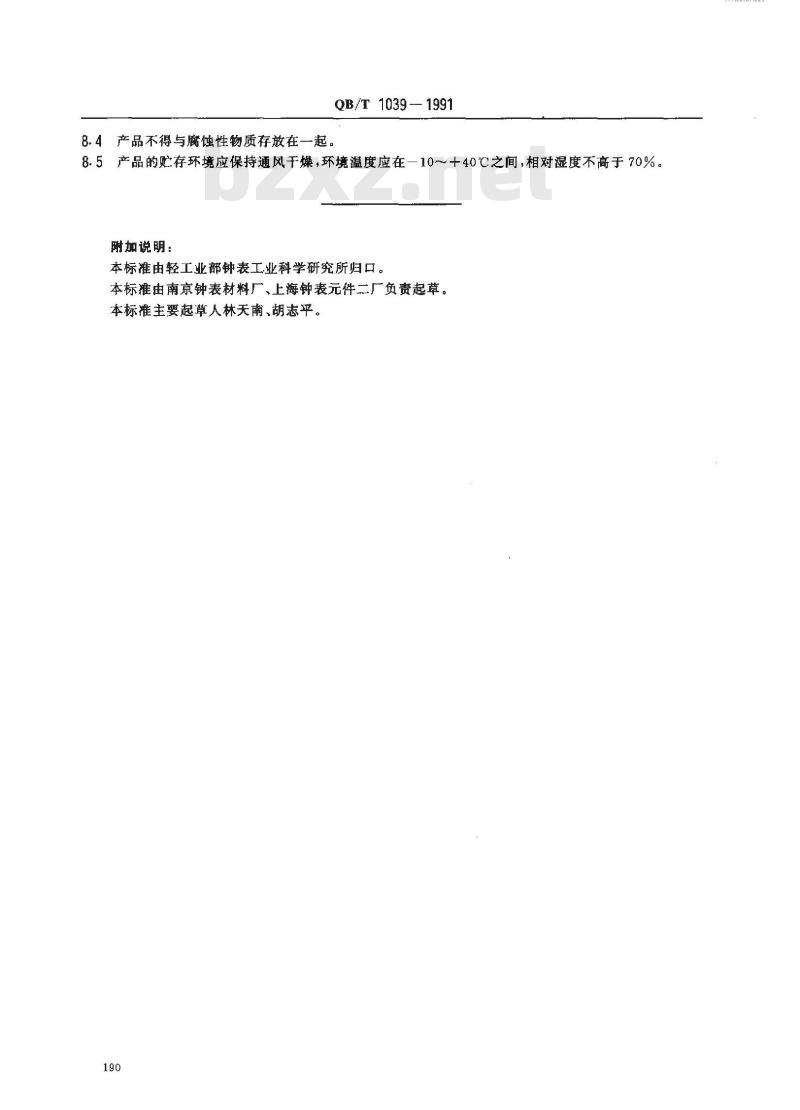

1产品不得与腐蚀性物质存放在一起。8.4
5产品的贮存环境应保持通风干燥，环境温度应在一10～十40℃之间，相对湿度不高于70%。8.5
附加说明：
本标准由轻工业部钟表工业科学研究所归口。本标准由南京钟表材料厂、上海钟表元件二厂负责起草。本标滩主要起草人林天南、胡志平190
