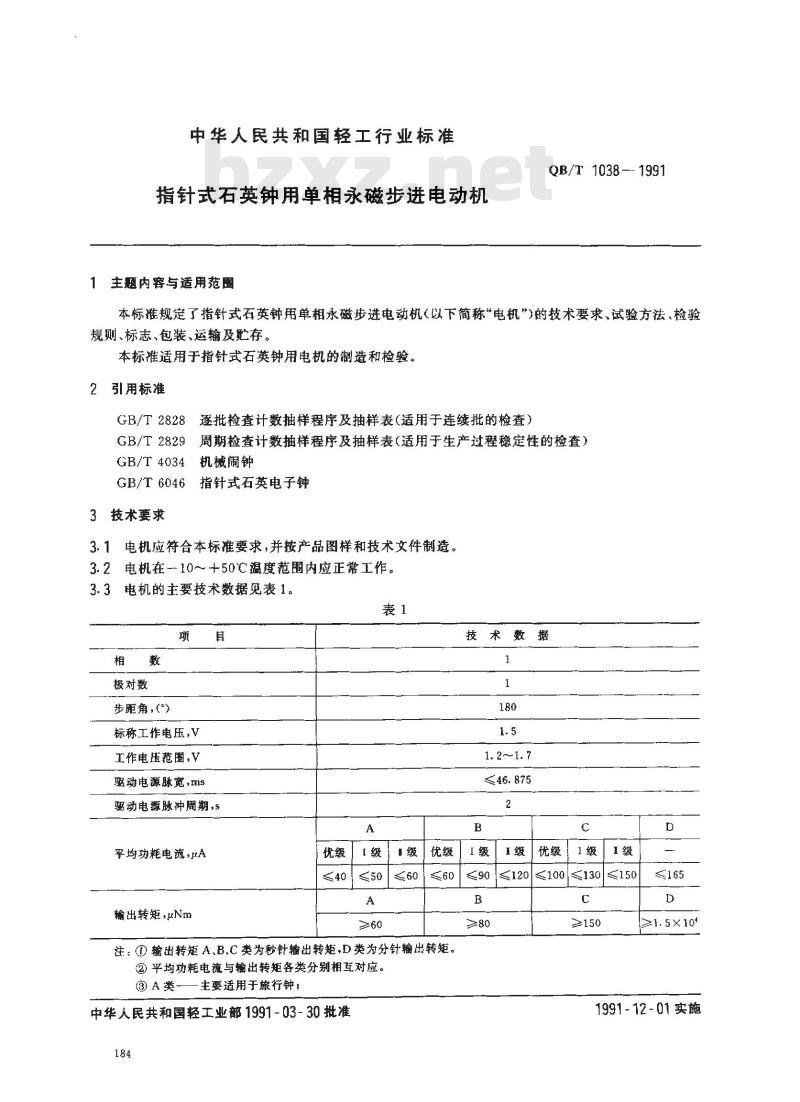

中华人民共和国轻工行业标准
指针式石英钟用单相永磁步进电动机主题内容与适用范围
QB/T1038-—1991
本标准规定了指针式石英钟用单相永磁步进电动机（以下简称电机\）的技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于指针式石英钟用电机的制造和检验。2引用标准
GB/T 2828
GB/T 2829
GB/T 4034
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）机械闹钟
指针式石英电子钟
GB/T 6046
3技术要求
3.1电机应符合本标准要求，并按产品图样和技术文件制造。3.2电机在10～+50℃温度范围内应正常工作。3.3电机的主要技术数据见表1。表1
极对数
步距角，（\）
标称工作电压，V
工作电压范围，V
驱动电源脉宽，ms
驱动电源脉冲周期，s
平均功耗电流，μA
输出转矩，μNm
■级」优级
注：①输出转矩A、B.C类为秒针输出转矩,D类为分针输出转矩。②平均功耗电流与输出转矩各类分别相互对应。?A类
主要适用于旅行钟；
中华人民共和国轻工业部1991-03-30批准184
技术数据
≤46.875
120≤100—≤130≤150
≥150
≥1. 5×104
1991-12-01实施免费标准下载网bzxz

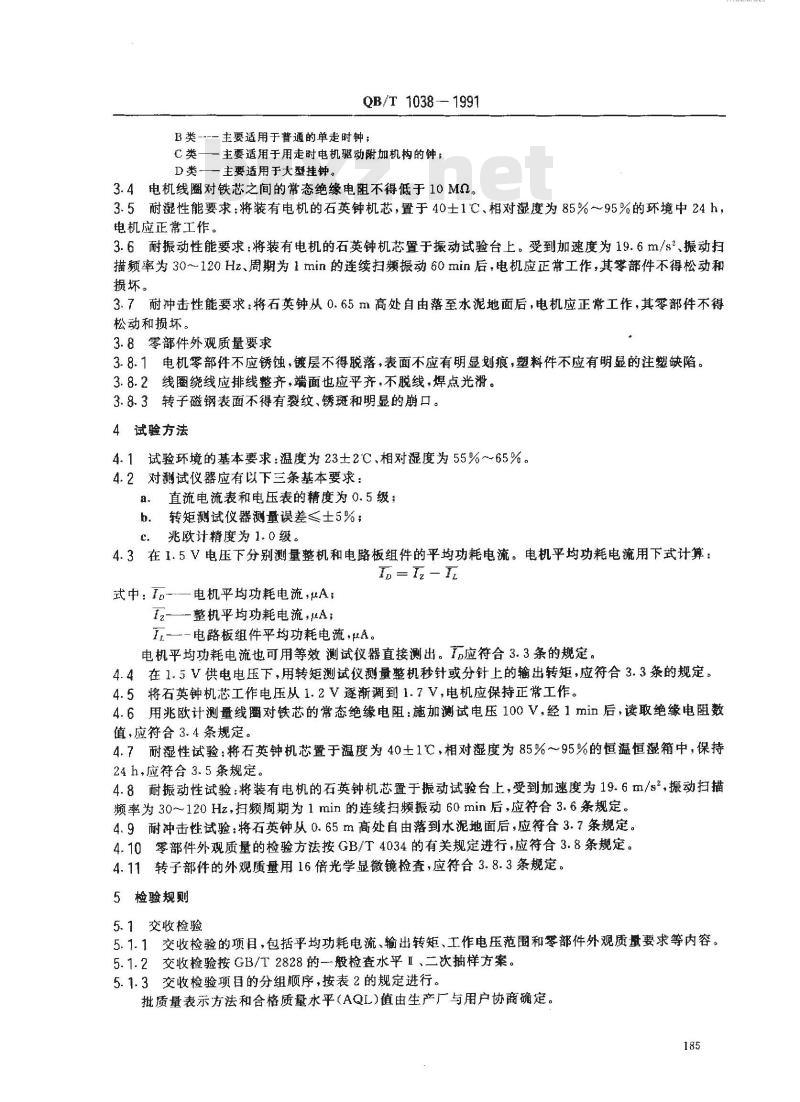

QB/T1038—1991
B类 --—主要适用于普通的单走时钟;C类——主要适用于用走时电机驱动附加机构的钟；D类——主要适用于大型挂钟。
3.4电机线圈对铁芯之间的常态绝缘电阻不得低于10M2。3.5耐湿性能要求：将装有电机的石英钟机芯，置于40士1C、相对湿度为85%～95%的环境中24h，电机应正常工作。
3.6耐振动性能要求：将装有电机的石英钟机芯置于振动试验台上。受到加速度为19.6m/s°、振动扫描频率为30~120Hz、周期为1min的连续扫频振动60min后，电机应正常工作，其零部件不得松动和摄坏。
3.7耐冲击性能要求：将石英钟从0.65m高处自由落至水泥地面后，电机应正常工作，其零部件不得松动和损坏。
3.8零部件外观质量要求
3.8.1电机零部件不应锈蚀，镀层不得脱落，表面不应有明显划痕，塑料件不应有明显的注塑缺陷。3.8.2线圈绕线应排线整齐，端面也应平齐，不脱线，焊点光滑。3.8.3转子磁钢表面不得有裂纹、锈斑和明显的期口。4试验方法
4.1试验环境的基本要求：温度为23士2℃、相对湿度为55%～65%。4.2对测试仪器应有以下三条基本要求：a.直流电流表和电压表的精度为0.5级：b.转矩测试仪器测量误差≤士5%+c．兆欧计精度为1.0级。
4.3在1.5V电压下分别测量整机和电路板组件的平均功耗电流。电机平均功耗电流用下式计算：=—
式中：..—电机平均功耗电流，uA;Iz—整机平均功耗电流，uA；
I-—-电路板组件平均功耗电流·μA。电机平均功耗电流也可用等效测试仪器直接测出。T应符合3.3条的规定。4.4在1.5V供电电压下，用转矩测试仪测量整机秒针或分针上的输出转矩，应符合3.3条的规定。4.5将石英钟机芯工作电压从1.2V逐渐调到1.7V，电机应保持正常工作。4.6用兆欧计测量线图对铁芯的常态绝缘电阻：施加测试电压100V，经1min后，读取绝缘电阻数值，应符合3.4条规定。
4.7耐湿性试验：将石英钟机芯置于温度为40土1℃C，相对湿度为85%～95%的恒温恒湿箱中，保持24h，应符合3.5条规定。
4.8耐振动性试验：将装有电机的石英钟机芯置于振动试验台上，受到加速度为19.6m/s\，振动扫描频率为30~120Hz，扫频周期为1min的连续扫频振动60min后，应符合3.6条规定。4.9耐冲击性试验：将石英钟从0.65m高处自由落到水泥地面后，应符合3.7条规定。4.10零部件外观质量的检验方法按GB/T4034的有关规定进行，应符合3.8条规定。4.11转子部件的外观质量用16倍光学显微镜检查，应符合3.8.3条规定。5检验规则
5.1交收检验
5.1.1交收检验的项目，包括平均功耗电流、输出转矩、工作电压范围和零部件外观质量要求等内容。5.1.2交收检验按GB/T2828的一般检查水平I、二次抽样方案。5.1.3交收检验项目的分组顺序，按表2的规定进行。批质量表示方法和合格质量水平（AQL）值由生产厂与用户协商确定。185

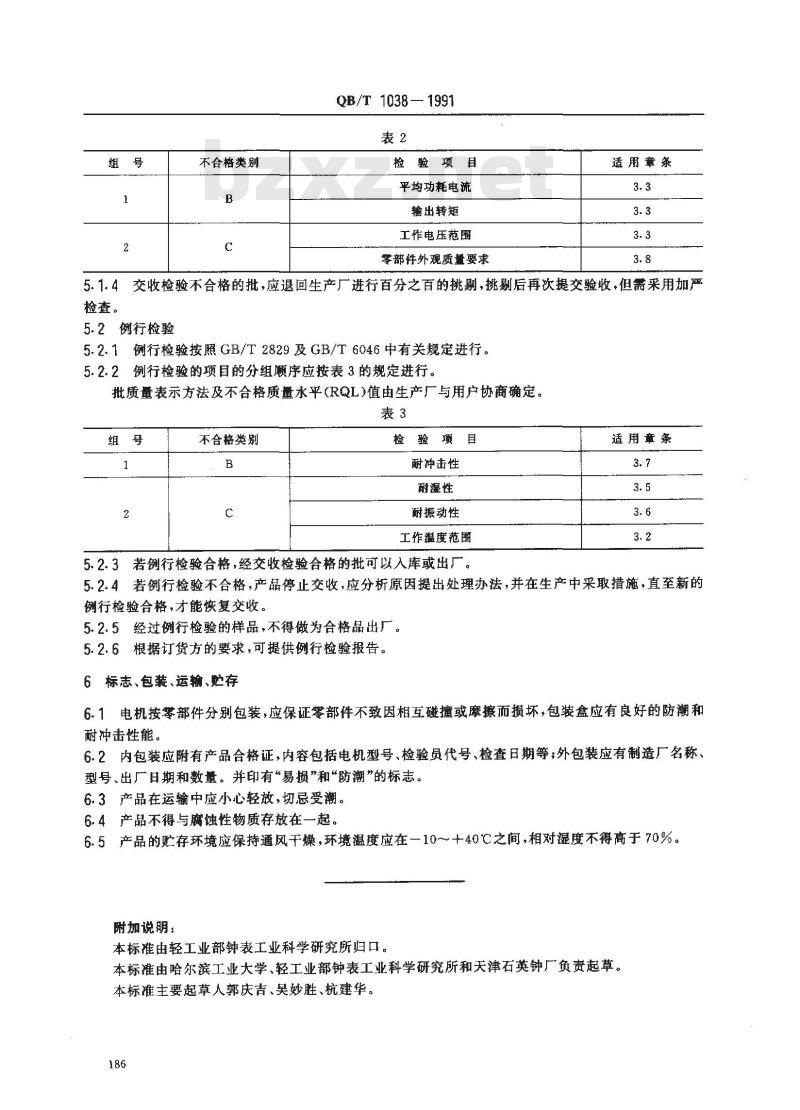

不合格类别
QB/T 1038—1991
检验项目
平均功耗电流
输出转矩
工作电压范围
零部件外观质量要求
适用章条
5.1.4交收检验不合格的批，应退回生产厂进行百分之百的挑剔，挑剔后再次提交验收，但需采用加严检查。
5.2例行检验
5.2.1例行检验按照GB/T2829及GB/T6046中有关规定进行。5.2.2例行检验的项目的分组顺序应按表3的规定进行。批质量表示方法及不合格质量水平(RQL)值由生产厂与用户协商确定。表3
不合格类别
检验项目
耐冲击性
耐湿性
耐振动性
工作温度范围
5.2.3若例行检验合格，经交收检验合格的批可以入库或出厂。适用章条
5.2.4若例行检验不合格，产品停止交收，应分析原因提出处理办法，并在生产中采取措施，直至新的例行检验合格，才能恢复交收。5.2.5经过例行检验的样品，不得做为合格品出厂。5.2.6根据订货方的要求，可提供例行检验报告。6标志、包装、运输、贮存
6.1电机按部件分别包装，应保证零部件不致因相互碰撞或摩擦而损坏，包装盒应有良好的防潮和耐冲击性能。
6.2内包装应附有产品合格证，内容包括电机型号、检验员代号、检查日期等：外包装应有制造厂名称、型号、出厂日期和数量。并印有“易损”和“防潮”的标志。6.3产品在运输中应小心轻放，切忌受潮。6.4产品不得与腐蚀性物质存放在一起。6.5产品的贮存环境应保持通风干燥，环境温度应在一10～+40℃之间，相对湿度不得高于70%。附加说明：
本标准由轻工业部钟表工业科学研究所归口。本标准由哈尔滨工业大学、轻工业部钟表工业科学研究所和天津石英钟厂负责起草。本标准主要起草人郭庆吉、吴妙胜、杭建华。186
