【轻工行业标准(QB)】 表壳体及其附件 金合金覆盖层 第1部分 一般要求

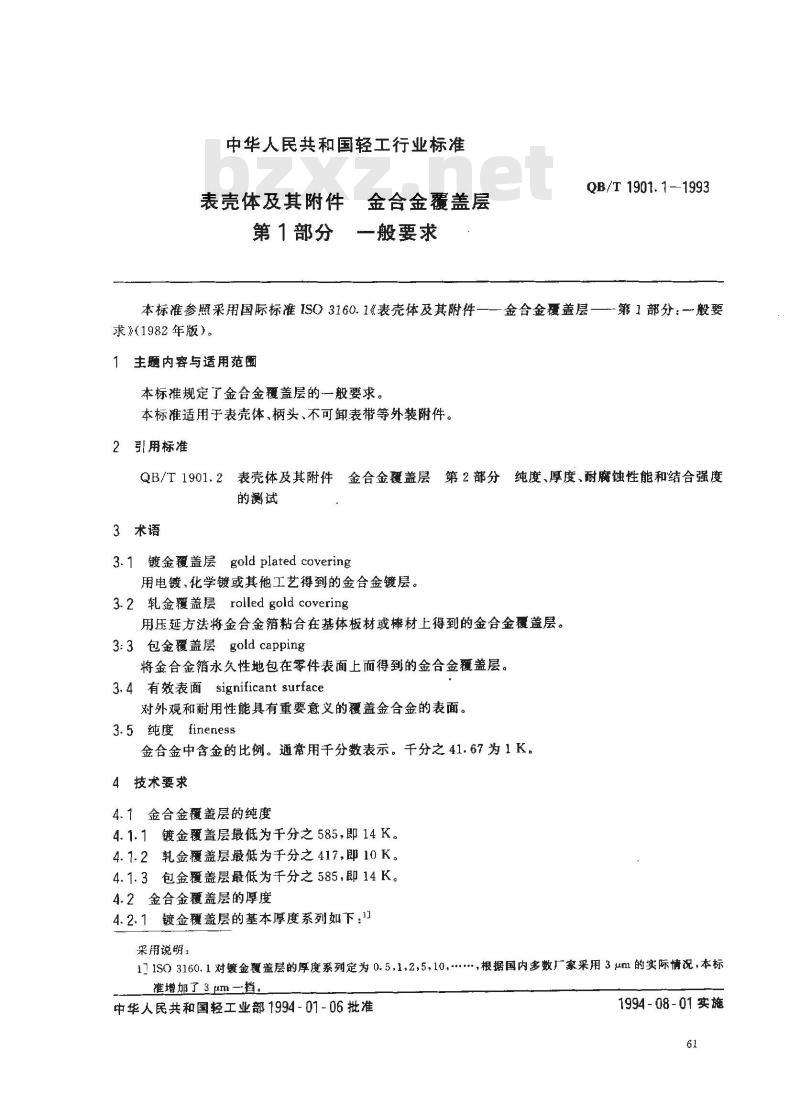

中华人民共和国轻工行业标准
表壳体及其附件
金合金覆盖层
第1部分　一般要求
QB/T 1901.1-1993
本标准参照采用国际标准ISO3160.1&表壳体及其附件一一金合金覆盖层一-第1部分：一般要求》（1982年版）。
主题内容与适用范团
本标准规定了金合金覆盖层的一般要求。本标准适用于表壳体、柄头、不可卸表带等外装附件。2引用标准
QB/T1901.2表壳体及其附件金合金覆盖层第2部分纯度、厚度、耐腐蚀性能和结合强度的测试
3术语
3.1镀金覆盖层goldplated covering用电镀，化学镀或其他工艺得到的金合金镀层。3.2轧金覆盖层ralledgoldcovering用压延方法将金合金箔粘合在基体板材或棒材上得到的金合金覆盖层。3:3包金覆盖层goldcapping
将金合金箔永久性地包在零件表面上而得到的金合金盖层。3.4有效表面significant surface对外观和耐用性能具有重要意义的覆盖金合金的表面。3.5纯度fineness
金合金中含金的比例。通常用于分数表示。千分之41.67为1K。4技术要求
4.1金合金覆盖层的纯度
4.1.1镀金覆盖层最低为千分之585，即14K。4.1.2轮金覆盖层最低为千分之417.即10K。4.1.3包金覆盖层最低为千分之585即14K。4.2金合金疆盖层的厚度
4.2.1镀金覆盖层的基本厚度系列如下：11采用说明：
111SO3160.1对镀金覆盖层的厚度系列定为0.5，1，2,5，10，…，根据国内多数厂家采用3μm的实际情况，本标准增加了 3 pm一档。
中华人民共和国轻工业部1994-01-06批准1994-08-01实施

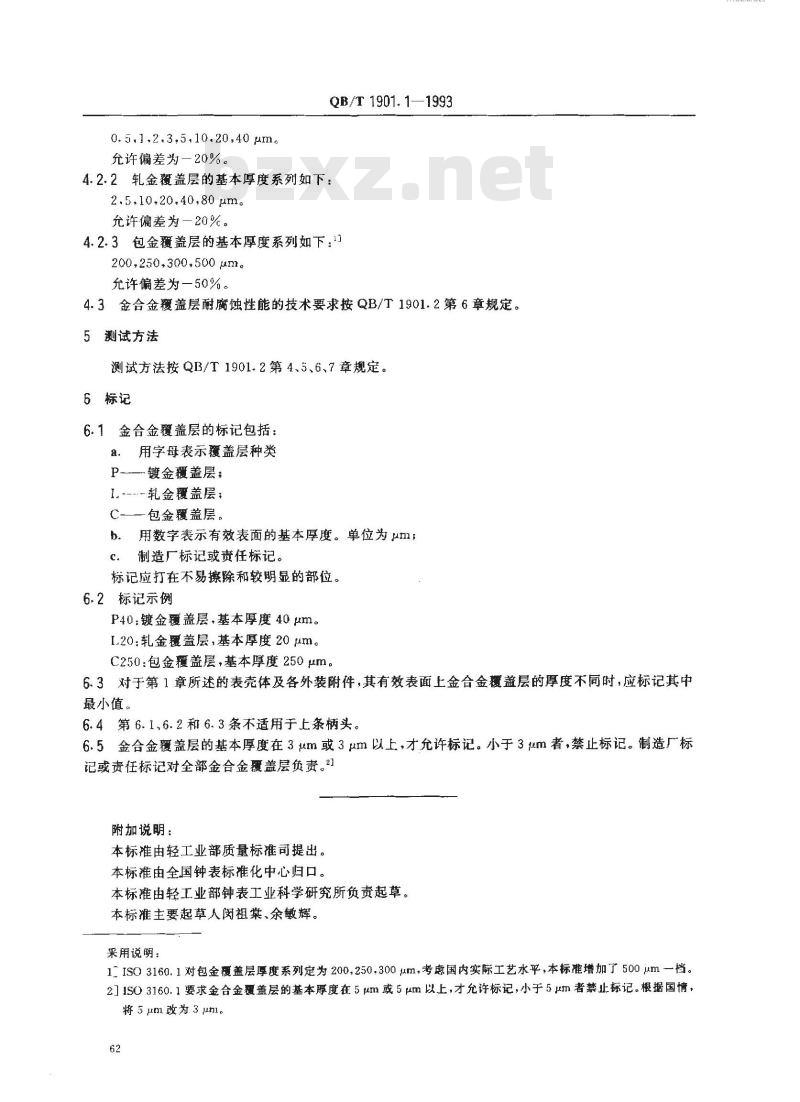

0.5,1.2.3,5.10.20,40 μmc
允许偏差为一20%。
QB/T1901.1—1993
4.2.2轧金覆盖层的基本厚度系列如下：2.5.10,20,40,80μm。
允许偏差为一20%。
4.2.3包金覆盖层的基本厚度系列如下：200,250.300,500 μm.
允许偏差为一50%。
4.3金合金覆盖层耐腐蚀性能的技术要求按QB/T1901.2第6章规定。5测试方法
测试方法按QB/T1901.2第4.5、6、7章规定。6标记
6.1金合金覆盖层的标记包括
a．用字母表示覆盖层种类bZxz.net
P-镀金覆盖层
I.----轧金覆盖层：
C—包金覆盖层。
用数字表示有效表面的基本厚度。单位为μm;b.
c．制造厂标记或责任标记。
标记应打在不易擦除和较明显的部位。6.2标记示例
P40：镀金覆盖层，基本厚度40μm。I.20：轧金覆盖层，基本厚度20μm。C250：包金覆盖层，基本厚度250μm。6.3对于第1章所述的表壳体及各外装附件，其有效表面上金合金覆盖层的厚度不同时，应标记其中最小值。
6.4第6.1、6.2和6.3条不适用于上条柄头。6.5金合金覆盖层的基本厚度在3um或3um以上，才允许标记。小于3um者，禁止标记。制造厂标记或责任标记对全部金合金盖层负责。21附加说明：
本标准由轻工业部质量标准司提出。本标准由全国钟表标准化中心归口。本标准由轻工业部钟表工业科学研究所负责起草。本标推主要起草人闵祖棠、余敏辉。采用说明：
1_ISO3160.1对包金覆盖层厚度系列定为200,250.300um，考虑国内实际工艺水平，本标难增加了500μm一档。2]1SO3160.1要求金合金覆盖层的基本厚度在5μm或5μm以上，才允许标记，小于5um者禁止标记。根据国情，将5μm改为3μml。
YYYKANIKA
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
