【轻工行业标准(QB)】表针配合尺寸系列

本网站发布时间： 2024-08-01 11:27:28

QB/T1900-1993
现行
　点击下载此标准

基本信息

标准号：
QB/T 1900-1993
标准名称：
表针配合尺寸系列
标准类别：
轻工行业标准(QB)
标准状态：
现行
发布日期：
1994-01-06
实施日期：
1994-08-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
42.58 KB

手机扫码下载更方便

标准分类号

中标分类号：
轻工、文化与生活用品>>钟表、自行车、缝纫机>>Y11钟表

关联标准

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

相关标签：
配合尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

QB/T 1900-1993 表针配合尺寸系列 QB/T1900-1993

标准内容

部分标准内容：

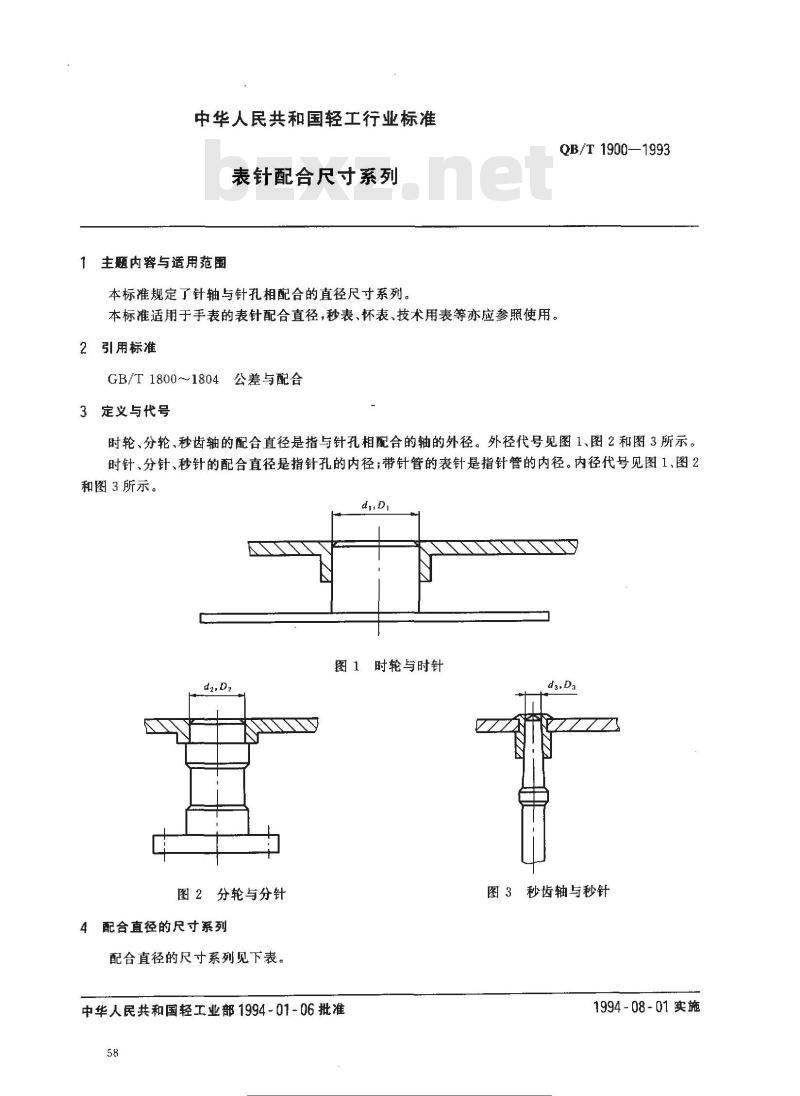

中华人民共和国轻工行业标准
表针配合尺寸系列
1主题内容与适用范围
本标准规定了针轴与针孔相配合的直径尺寸系列。本标准适用于手表的表针配合直径，秒表、怀表、技术用表等亦应参照使用。2引用标准
GB/T1800~1804
公差与配合
3定义与代号
QB/T1900—1993
时轮、分轮、秒齿轴的配合直径是指与针孔相配合的轴的外径。外径代号见图1、图2和图3所示时针、分针、秒针的配合直径是指针孔的内径；带针管的表针是指针管的内径。内径代号见图1、图2和图3所示。
图1时轮与时针
图2分轮与分针bzxz.net
4配合直径的尺寸系列
配合直径的尺寸系列见下表。
中华人民共和国轻工业部1994-01-06批准58
准热实网
美标准行带室
图3秒齿轴与秒针
1994-08-01实施
优先采用
一般采用
QB/T1900—1993
d，和D
优先采用
注：括号内尺寸新产品设计时不得采用。一般采用
标准授技网wAw.Lzscso.com名类标准行业资料资.费下载优先采用
一般采用
A1针轴的锥度
QB/T1900—1993

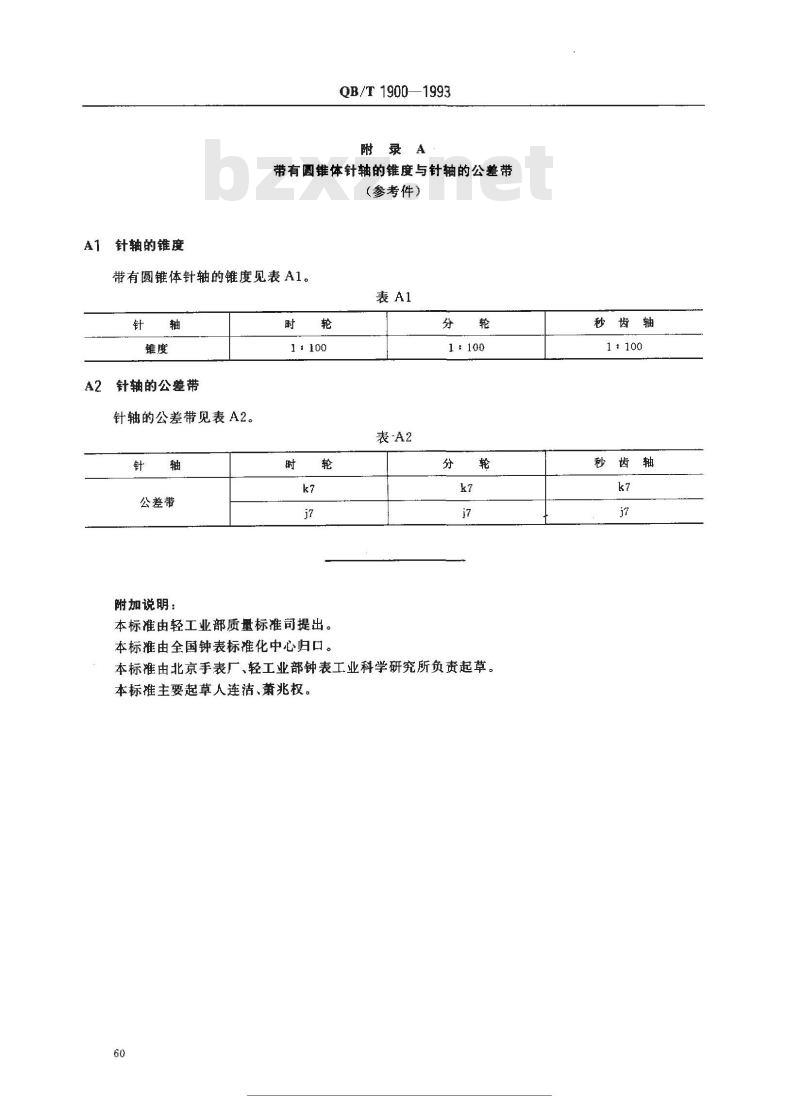

附录A
带有圆锥体针轴的锥度与针轴的公差带（参考件）
带有圆锥体针轴的锥度见表A1。表A1
针轴的公差带
针轴的公差带见表A2。
公差带
附加说明：
本标准由轻工业部质量标准司提出。本标推由全国钟表标雄化中心归口。表-A2
本标准由北京手表厂、轻工业部钟表工业科学研究所负责起草。本标推主要起草人连洁、萧兆权。60
标准搜专网wwm.bzs050.20m华类标准行业资科分费一载秒齿轴
秒齿轴
