【轻工行业标准(QB)】 夹扭剪切两用钳 电工钳

QB/T2442.2—1999

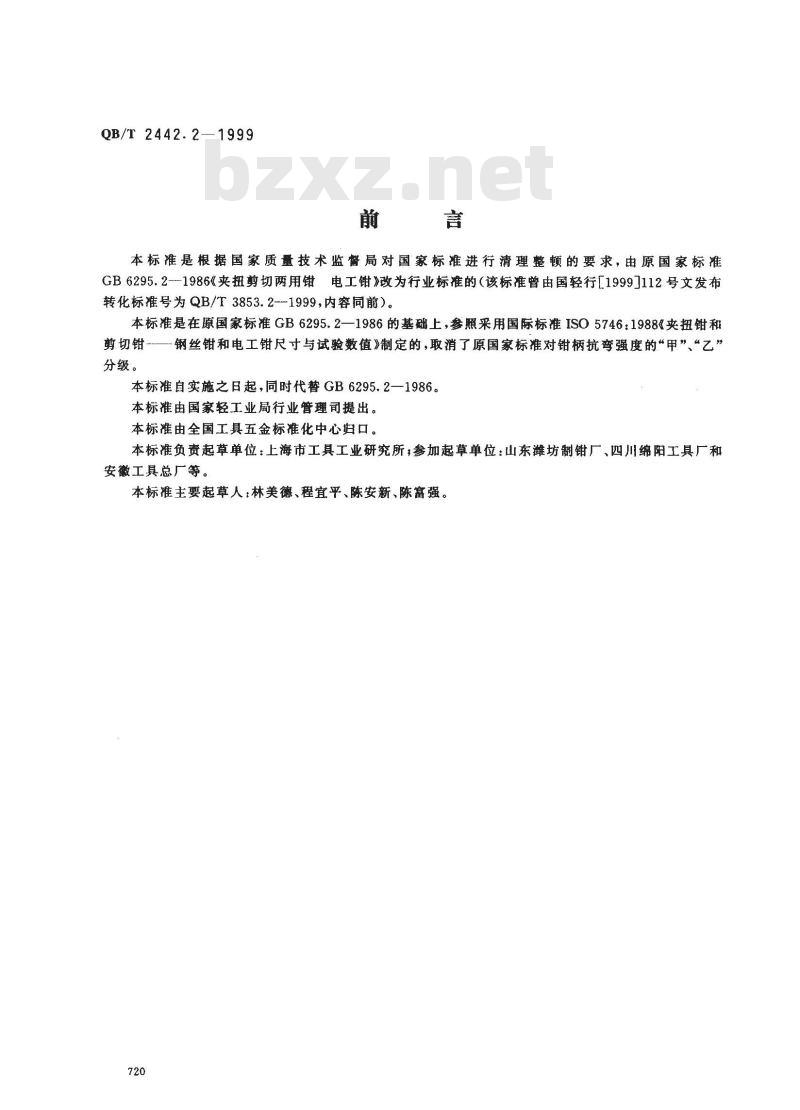

本标准是根据国家质量技术监督局对国家标准进行清理整顿的要求，由原国家标准GB6295.2-1986《夹扭剪切两用钳电工钳》改为行业标准的（该标准曾由国轻行［19997112号文发布转化标准号为QB/T3853.2-1999，内容同前）。本标准是在原国家标准GB6295.2—1986的基础上，参照采用国际标准ISO5746：1988《夹扭钳和剪切钳--一-钢丝钳和电工钳尺寸与试验数值》制定的，取消了原国家标准对钳柄抗弯强度的“甲”、“乙”分级。
本标准自实施之日起，同时代替GB6295.2—1986。本标准由国家轻工业局行业管理司提出。本标准由全国工具五金标准化中心归口。本标准负责起草单位：上海市工具工业研究所；参加起草单位：山东潍坊制钳厂、四川绵阳工具厂和安徽工具总厂等。
本标准主要起草人：林美德、程宜平、陈安新、陈富强。720
值》。

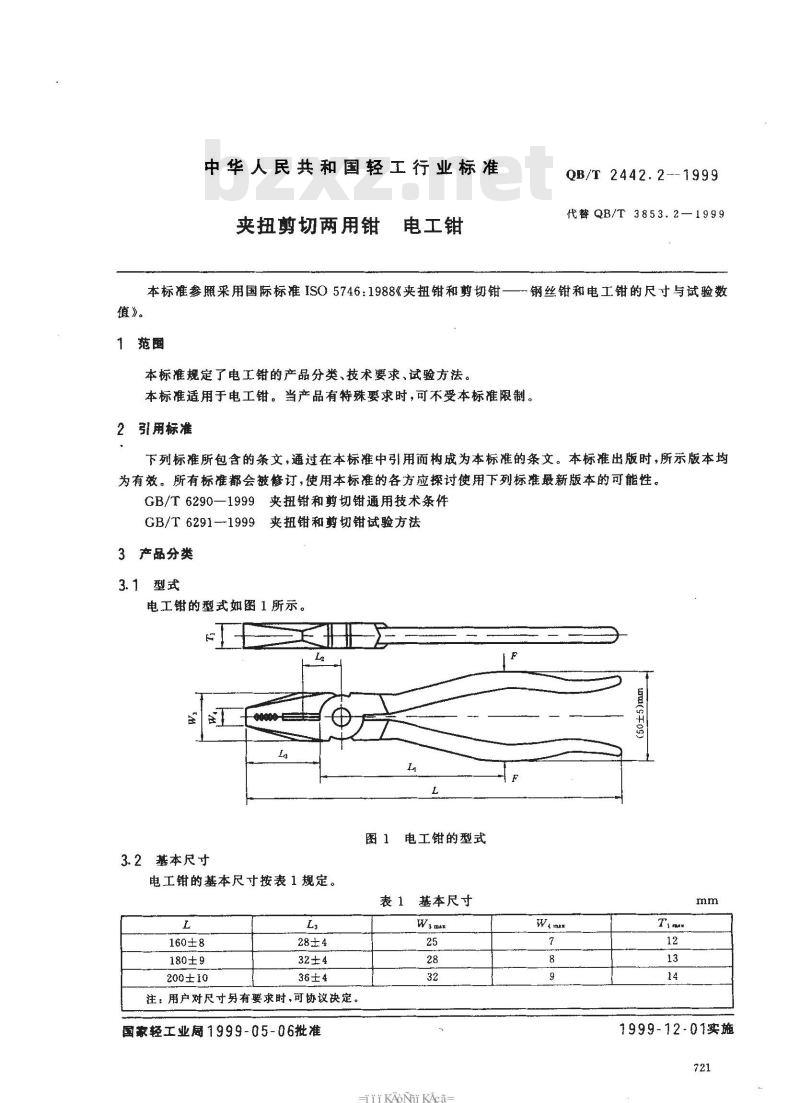

中华人民共和国轻工行业标准
夹扭剪切两用钳
电工钳
本标准参照采用国际标准ISO5746：1988《夹扭钳和剪切钳1范围Www.bzxZ.net
本标准规定了电工钳的产品分类、技术要求、试验方法。QB/T 2442.2--1999
代替QB/T 3853.2—1999
钢丝钳和电工钳的尺寸与试验数本标准适用于电工钳。当产品有特殊要求时，可不受本标准限制。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6290一1999扭钳和剪切钳通用技术条件GB/T 6291—1999
夹扭钳和剪切钳试验方法
3产品分类
3.1型式
电工钳的型式如图1所示。
taua(s
图1电工钳的型式
3.2基本尺寸
电工钳的基本尺寸按表1规定。
基本尺寸
160±8
180±9
200±10
注：用户对尺寸另有要求时，可协议决定国家轻工业局1999-05-06批准
T KAoNi KAca
We max
1999-12-01实施

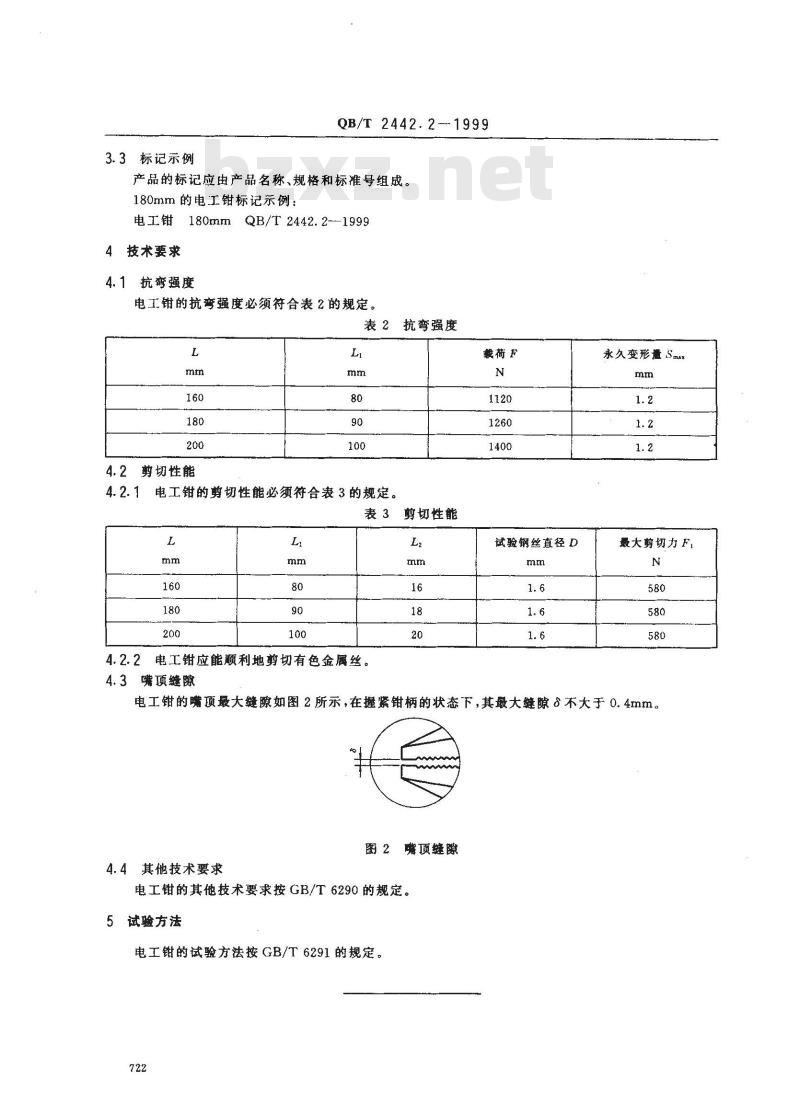

3.3标记示例
QB/T 2442.2--1999
产品的标记应由产品名称、规格和标准号组成。180mm的电工钳标记示例：
电工钳180mmQB/T2442.2-1999
4技术要求
4.1抗弯强度
电工钳的抗弯强度必须符合表2的规定，表2抗弯强度
4.2剪切性能
电工钳的剪切性能必须符合表3的规定。表 3 剪切性能
4.2.2电工钳应能顺利地剪切有色金属丝。3嘴项缝
裁荷F
试验钢丝直径D
永久变形量 Sma
最大剪切力F
电工钳的嘴顶最大缝隙如图2所示，在握紧钳柄的状态下，其最大缝隙不大于0.4mm。图 2 嘴顶缝隙
4.4其他技术要求
电工钳的其他技术要求按GB/T6290的规定。5试验方法
电工钳的试验方法按GB/T6291的规定。722
