【轻工行业标准(QB)】 手表柄轴配合尺寸系列

QB/T2313—1997

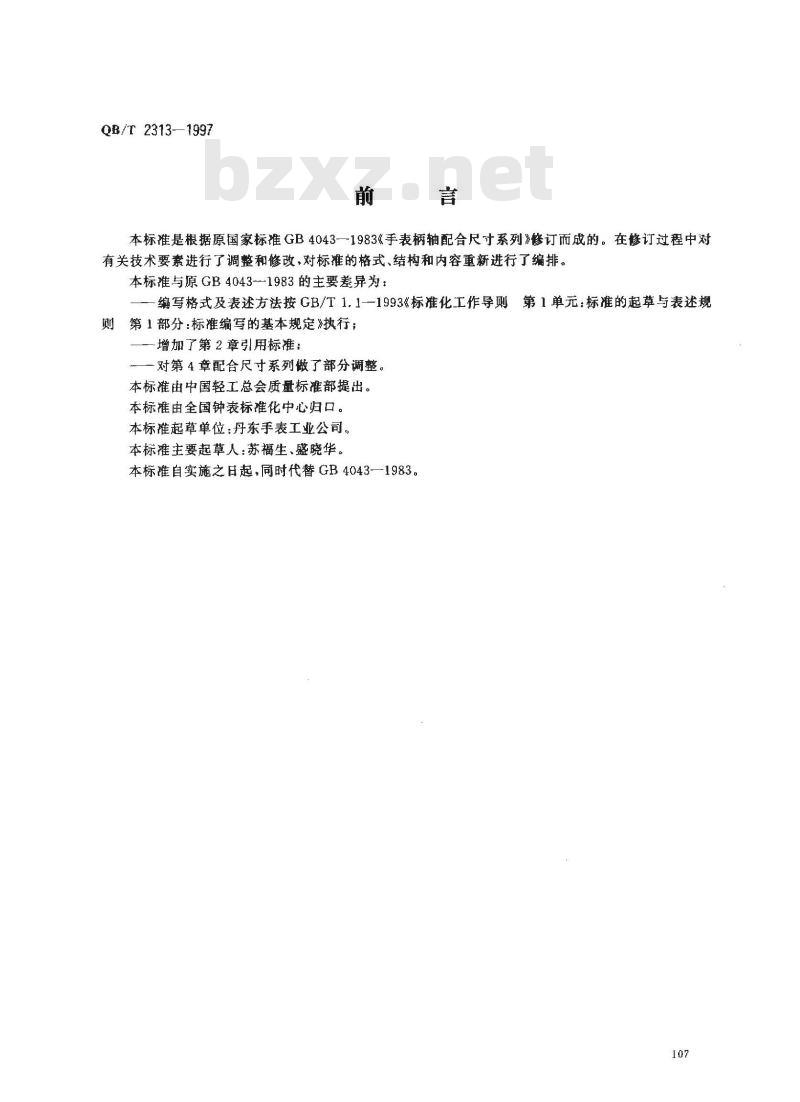

本标准是根据原国家标准GB4043—1983《手表柄轴配合尺寸系列》修订而成的。在修订过程中对有关技术要素进行了调整和修改、对标准的格式、结构和内容重新进行了编排。本标准与原GB4043--1983的主要差异为：——编写格式及表述方法按GB/T1.11993%标准化工作导则第1单元：标准的起草与表述规第1部分：标准编写的基本规定》执行；则
一增加了第2章引用标推：
一一对第4章配合尺寸系列做了部分调整。本标准由中国轻工总会质量标准部提出。本标推由全国钟表标准化中心归口。本标准起草单位：丹东手表工业公司。本标准主要起草人：苏福生、盛晓华。本标自实施之日起，同时代替GB4043—1983。107
1范围

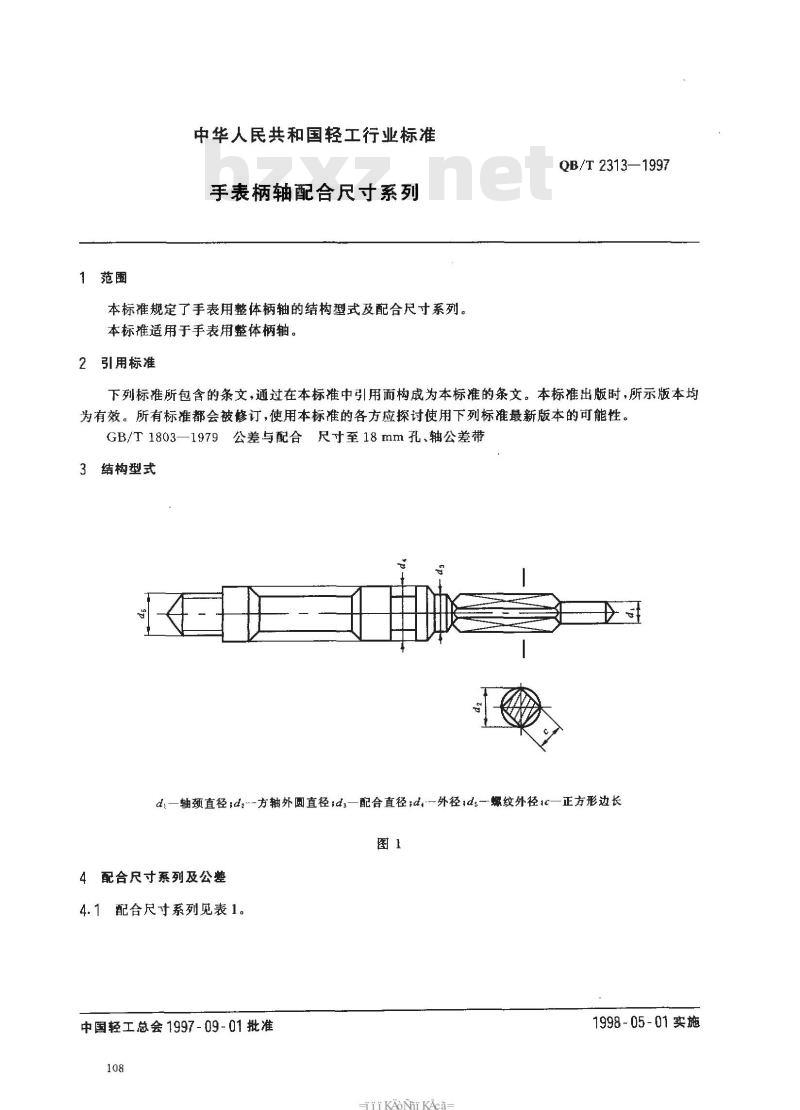

中华人民共和国轻工行业标准
手表柄轴配合尺寸系列
本标推规定了手表用整体柄轴的结构型式及配合尺寸系列。本标推适用于手表用整体柄轴。2引用标准
QB/T2313—1997
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标推都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1803—1979公差与配合尺寸至18mm孔、轴公差带3结构型式
d轴颈直径;d方轴外圆直径;d:—配合直径;d.外径;ds—螺纹外径ic—正方形边长图1

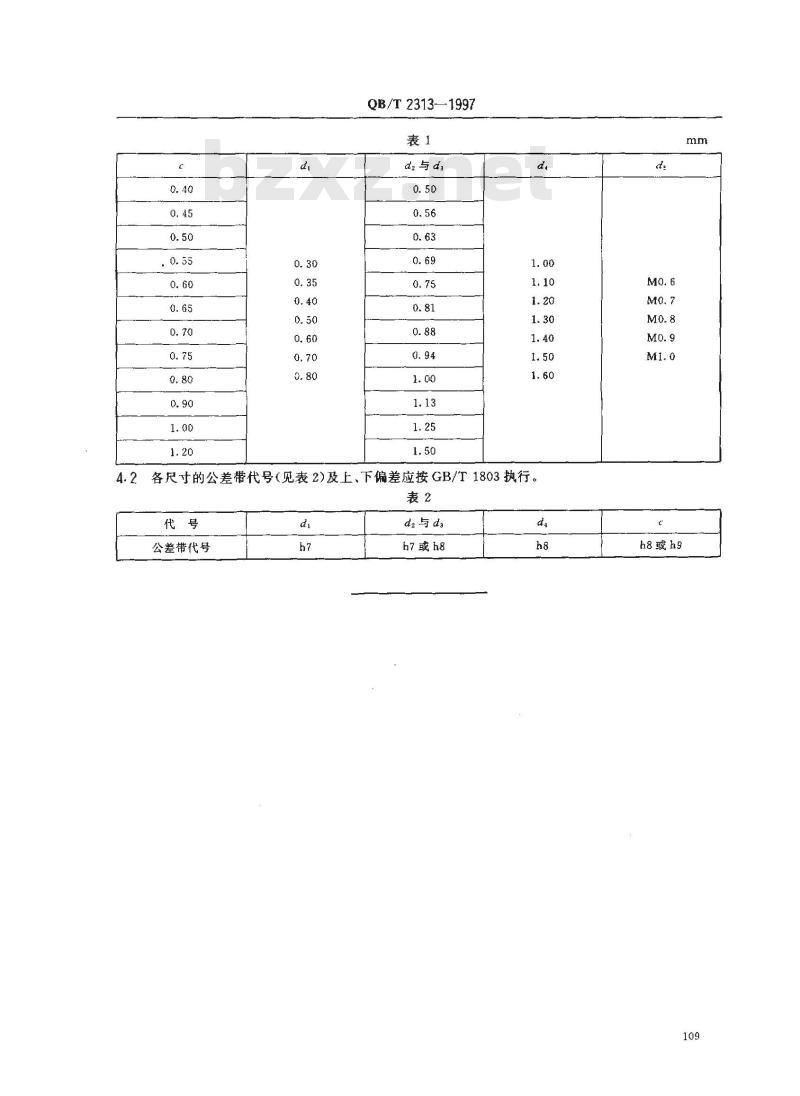

配合尺寸系列及公差
4.1配合尺寸系列见表1。
中国轻工总会1997-09-01批准
KAoNiKAca-
1998-05-01实施
QB/T2313—1997www.bzxz.net
d与ds
2各尺寸的公差带代号（见表2)及上、下偏差应按GB/T1803执行。4.2
公差带代号
da与 da
h7或 h8
h8或h9
