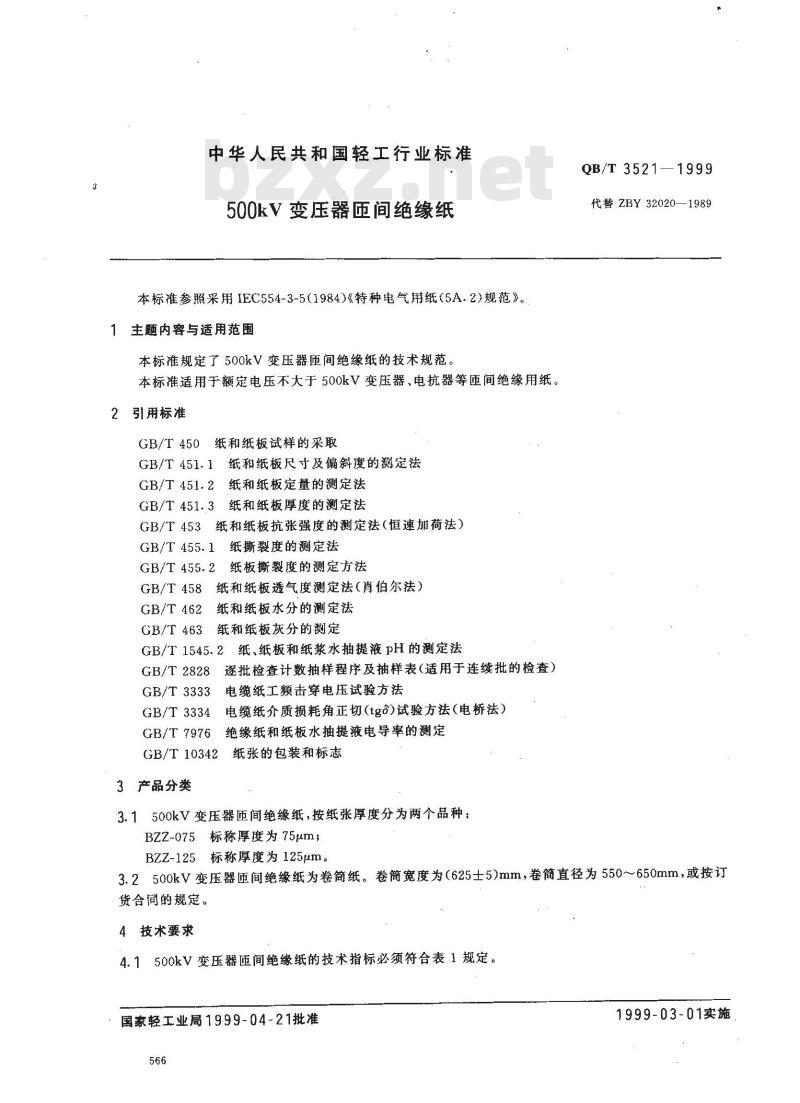

中华人民共和国轻工行业标准
500kV变压器匝间绝缘纸
本标准参照采用IEC554-3-5(1984)《特种电气用纸（5A.2)规范》。主题内容与适用范围
本标准规定了500kV变压器匝间绝缘纸的技术规范。本标准适用于额定电压不大于500kV变压器、电抗器等压间绝缘用纸。2引用标准
GB/T450纸和纸板试样的采取
GB/T451.1纸和纸板尺寸及偏斜度的测定法纸和纸板定量的测定法
GB/T 451.2
纸和纸板厚度的测定法
GB/T 451.3
GB/T 453
纸和纸板抗张强度的测定法（恒速加荷法）GB/T 455.1
GB/T 455.2
GB/T 458
GB/T 462
GB/T 463
纸撕裂度的测定法
纸板撕裂度的测定方法
纸和纸板透气度测定法（肖伯尔法）纸和纸板水分的测定法
纸和纸板灰分的测定
纸、纸板和纸浆水抽提液 pH 的测定法GB/T 1545. 2
GB/T 2828
GB/T3333
GB/T3334
GB/T 7976
逐批检查计数抽样程序及抽样表（适用于连续批的检查）电缆纸工频击穿电压试验方法
电缆纸介质损耗角正切（tgo)试验方法（电桥法）绝缘纸和纸板水抽提液电导率的测定GB/T10342纸张的包装和标志
3产品分类
3.1500kV变压器匝间绝缘纸，按纸张厚度分为两个品种：BZZ-075标称厚度为 75μm;
QB/T3521—1999
代替ZBY32020—1989
BZZ-125标称厚度为125μm。
3.2500kV变压器匝间绝缘纸为卷简纸。卷筒宽度为（625士5)mm，卷筒直径为550～650mm，或按订货合同的规定。
4技术要求

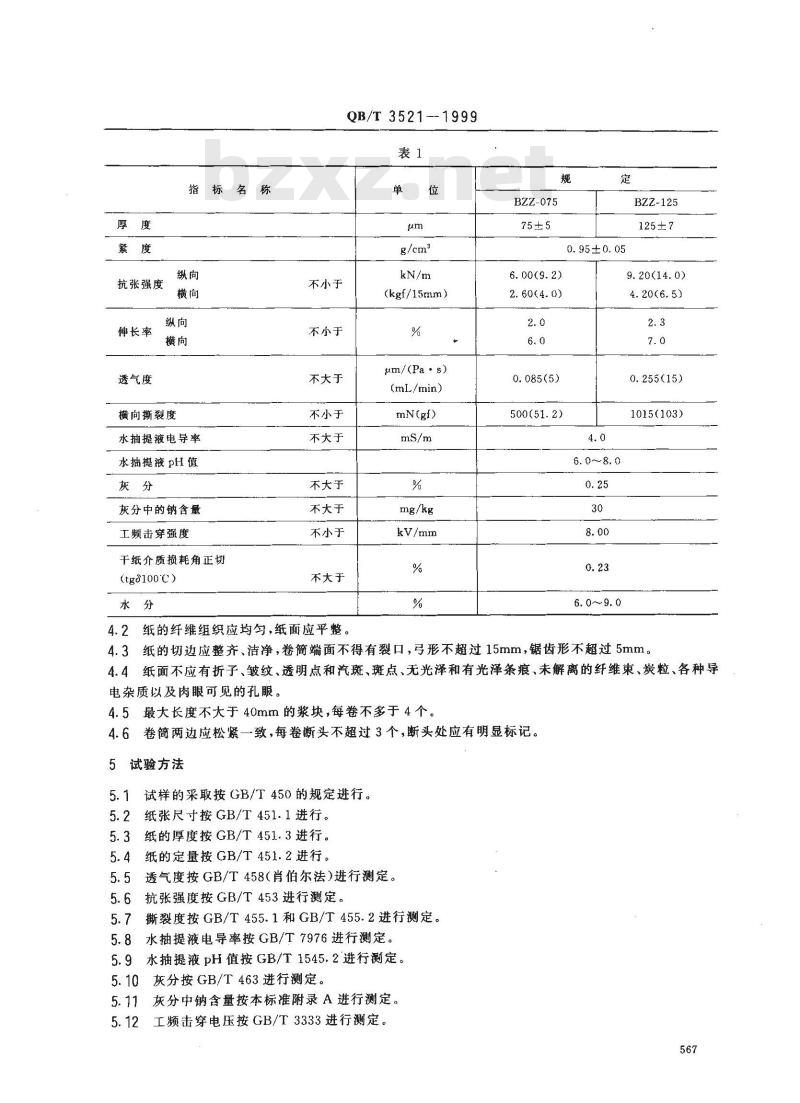

4.1500kV变压器匝间绝缘纸的技术指标必须符合表1规定。国家轻工业局1999-04-21批准
1999-03-01实施
抗张强度
伸长率
透气度
指标名称
横向撕裂度
水抽提液电导率
水抽提液PH值
灰分中的钠含量
工频击穿强度
干纸介质损耗角正切
(tga100℃)
不小于
不小于
不大于
不小于
不大于
QB/T3521--1999
(kgf/15mm)
μm/(Pa·s)
(mL/min)
mN(gf)
不大于
不大于
不小于
不大于
4.2纸的纤维组织应均匀，纸面应平整。%
BZZ-075
BZZ-125
125±7
0.95±0.05
6. 00(9.2)
2. 60(4. 0)
500(51.2)
9.20(14.0)
4.20(6.5)
0.255(15)
1015(103)
4.3纸的切边应整齐、洁净，卷简端面不得有裂口，弓形不超过15mm，锯齿形不超过5mm。4.4纸面不应有折子、皱纹、透明点和汽斑、斑点、无光泽和有光泽条痕、未解离的纤维束、炭粒、各种导电杂质以及肉眼可见的孔眼。
4.5最大长度不大于40mm的浆块，每卷不多于4个。4.6卷简两边应松紧一致，每卷断头不超过3个，断头处应有明显标记。5试验方法www.bzxz.net
试样的采取按GB/T450的规定进行。纸张尺寸按GB/T451.1进行。
纸的厚度按GB/T451.3进行。
纸的定量按GB/T451.2进行。
透气度按GB/T458（肖伯尔法）进行测定、抗张强度按GB/T453进行测定。
撕裂度按GB/T455.1和GB/T455.2进行测定。水抽提液电导率按GB/T7976进行测定。5.9水抽提液pH值按GB/T1545.2进行测定。灰分按GB/T463进行测定。
灰分中钠含量按本标准附录A进行测定。工频击穿电压按GB/T3333进行测定。567
QB/T3521--1999

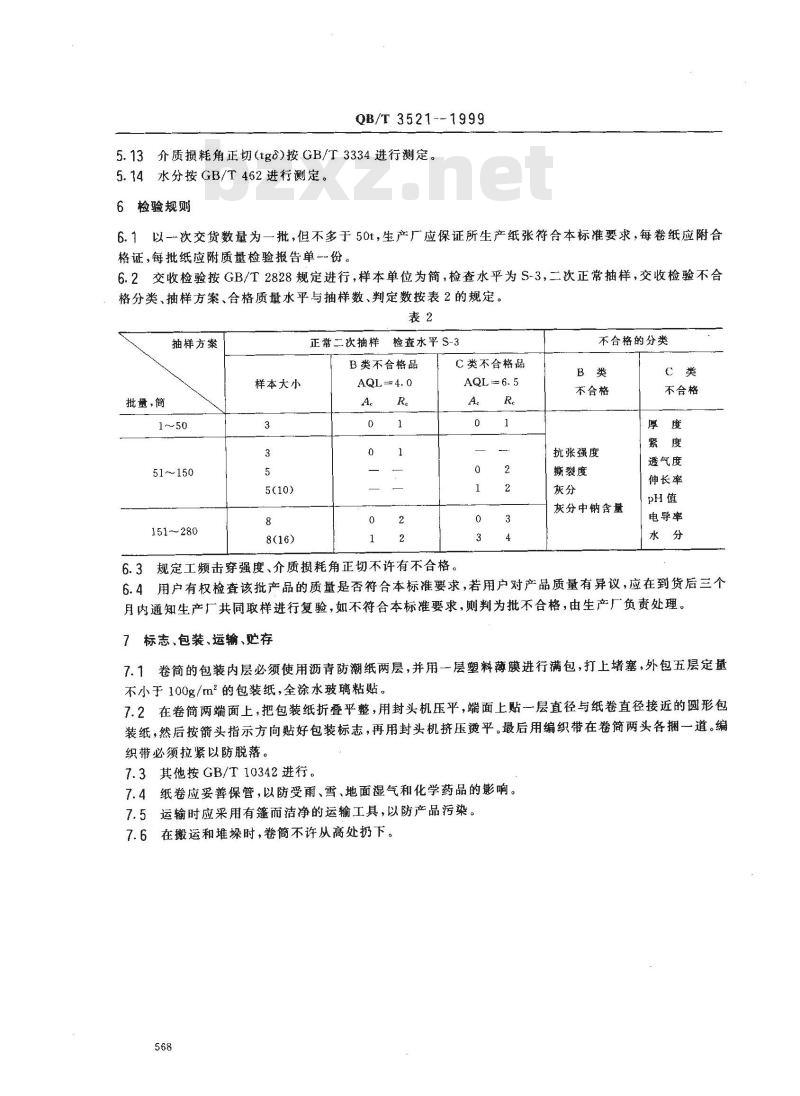

5.13介质损耗角正切（tg）按GB/T3334进行测定。5.14水分按GB/T462进行测定。
6检验规则
6.1以一次交货数量为一批，但不多于50t，生产厂应保证所生产纸张符合本标准要求，每卷纸应附合格证，每批纸应附质量检验报告单一份。6.2交收检验按GB/T2828规定进行，样本单位为简，检查水平为S-3，二次正常抽样，交收检验不合格分类、抽样方案、合格质量水平与抽样数、判定数按表2的规定。表2
抽样方案
批量，简
51～150
151~280
样本大小
正常二次抽样
检查水平S-3
B类不合格品
C类不合格品
不合格的分类
不合格
抗张强度
撕裂度
灰分中钠含量
不合格
透气度
伸长率
电导率
6.3规定工频击穿强度、介质损耗角正切不许有不合格。6.4用户有权检查该批产品的质量是否符合本标准要求，若用户对产品质量有异议，应在到货后三个月内通知生产厂共同取样进行复验，如不符合本标准要求，则判为批不合格，由生产厂负责处理。7标志、包装、运输、贮存
7.1卷简的包装内层必须使用沥青防潮纸两层，并用一层塑料薄膜进行满包，打上堵塞，外包五层定量不小于100g/m的包装纸，全涂水玻璃粘贴。7.2在卷筒两端面上，把包装纸折叠平整，用封头机压平，端面上贴一层直径与纸卷直径接近的圆形包装纸，然后按箭头指示方向贴好包装标志，再用封头机挤压烫平。最后用编织带在卷简两头各捆一道。编织带必须拉紧以防脱落。
7.3其他按GB/T10342进行。
7.4纸卷应妥善保管，以防受雨、雪、地面湿气和化学药品的影响。7.5运输时应采用有篷而洁净的运输工具，以防产品污染。7.6在搬运和堆垛时，卷简不许从高处扔下。568
QB/T 3521—1999

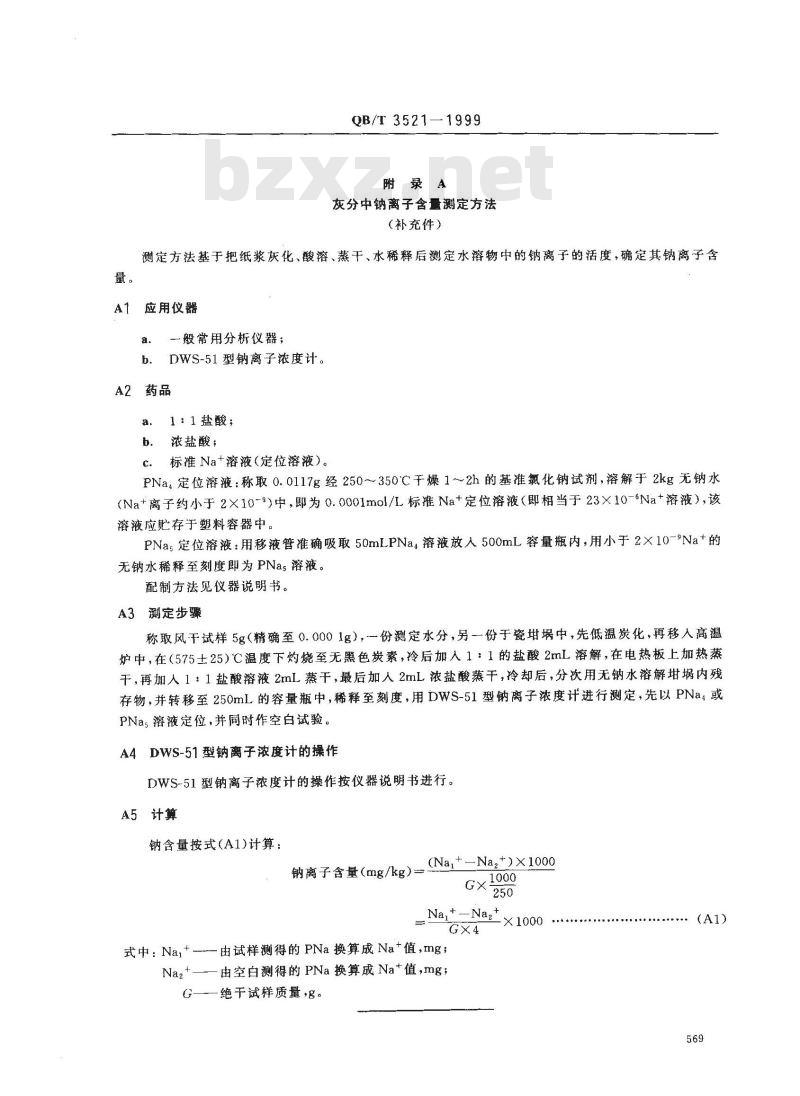

附录A
灰分中钠离子含量测定方法
（补充件）
测定方法基于把纸浆灰化、酸溶、蒸干、水稀释后测定水溶物中的钠离子的活度，确定其钠离子含A应用仪器
a、一般常用分析仪器；
b．DWS-51型钠离子浓度计。
A2药品
11盐酸；
b.浓盐酸；
c．标准 Na+溶液(定位溶液)。
PNaa定位溶液：称取0.0117g经250~350℃干燥1～2h的基准氯化钠试剂，溶解于2kg无钠水（Na+离子约小于2×10-9）中，即为0.0001mol/L标准Na+定位溶液（即相当于23×10-6Na+溶液），该溶液应贮存于塑料容器中。
PNa定位溶液：用移液管准确吸取50mLPNa4溶液放人500mL容量瓶内，用小于2×10-9Na+的无钠水稀释至刻度即为 PNas 溶液。配制方法见仪器说明书。
A3测定步骤
称取风干试样5g（精确至0.0001g），一份测定水分，另一份于瓷埚中，先低温炭化，再移入高温炉中，在（575士25)℃温度下灼烧至无黑色炭素，冷后加人1：1的盐酸2mL溶解，在电热板上加热蒸干，再加人1：1盐酸溶液2mL蒸干，最后加人2mL浓盐酸蒸干，冷却后，分次用无钠水溶解内残存物，并转移至250mL的容量瓶中，稀释至刻度，用DWS-51型钠离子浓度计进行测定，先以PNa4或PNas溶液定位，并同时作空白试验。A4DWS-51型钠离子浓度计的操作DWS-51型钠离子浓度计的操作按仪器说明书进行。A5计算
钠含量按式(A1)计算：
(Na,+-Na2+)×1000
钠离子含量(mg/kg）
Gx1000
Nai+-Na,+
式中：Na+-由试样测得的PNa换算成Na+值，mg；Naz+—由空白测得的PNa换算成Na+值，mg；G——绝干试样质量，g。

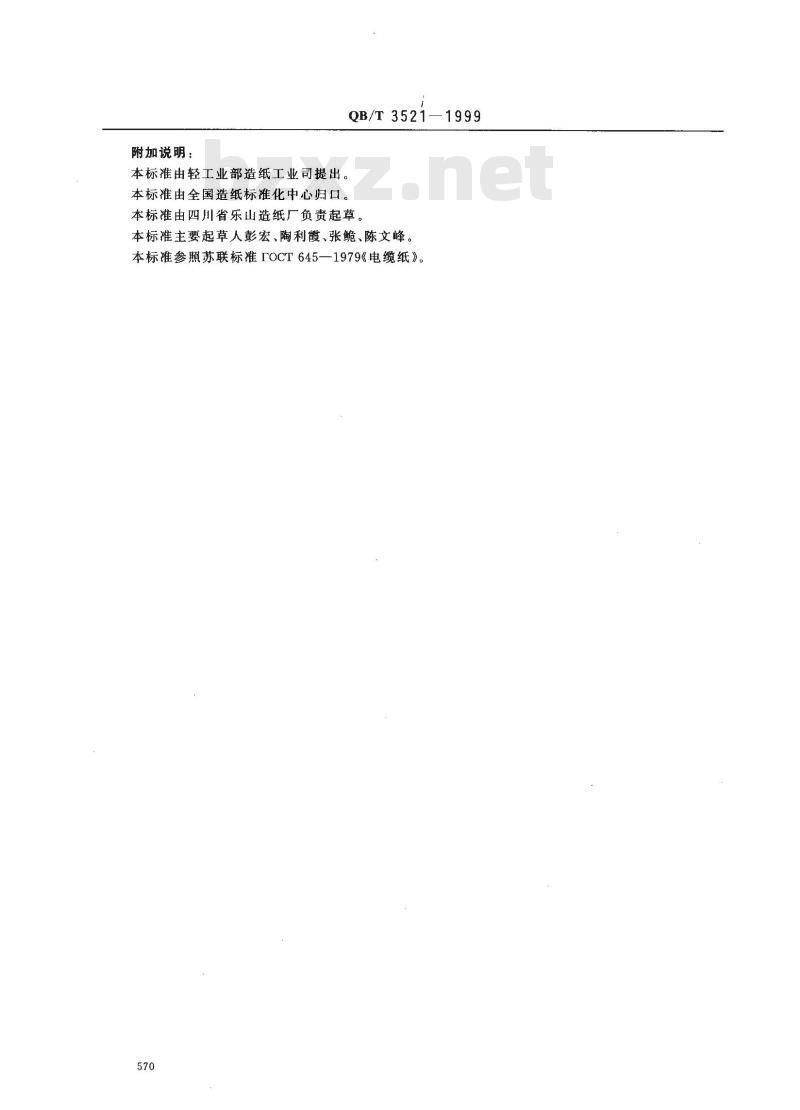

附加说明：
QB/T3521
本标准由轻工业部造纸工业司提出。本标准由全国造纸标准化中心归口。本标准由四川省乐山造纸厂负责起草，本标准主要起草人彭宏、陶利霞、张缆、陈文峰。本标准参照苏联标准TOCT645—1979《电缆纸》。570
