【轻工行业标准(QB)】 篮球架

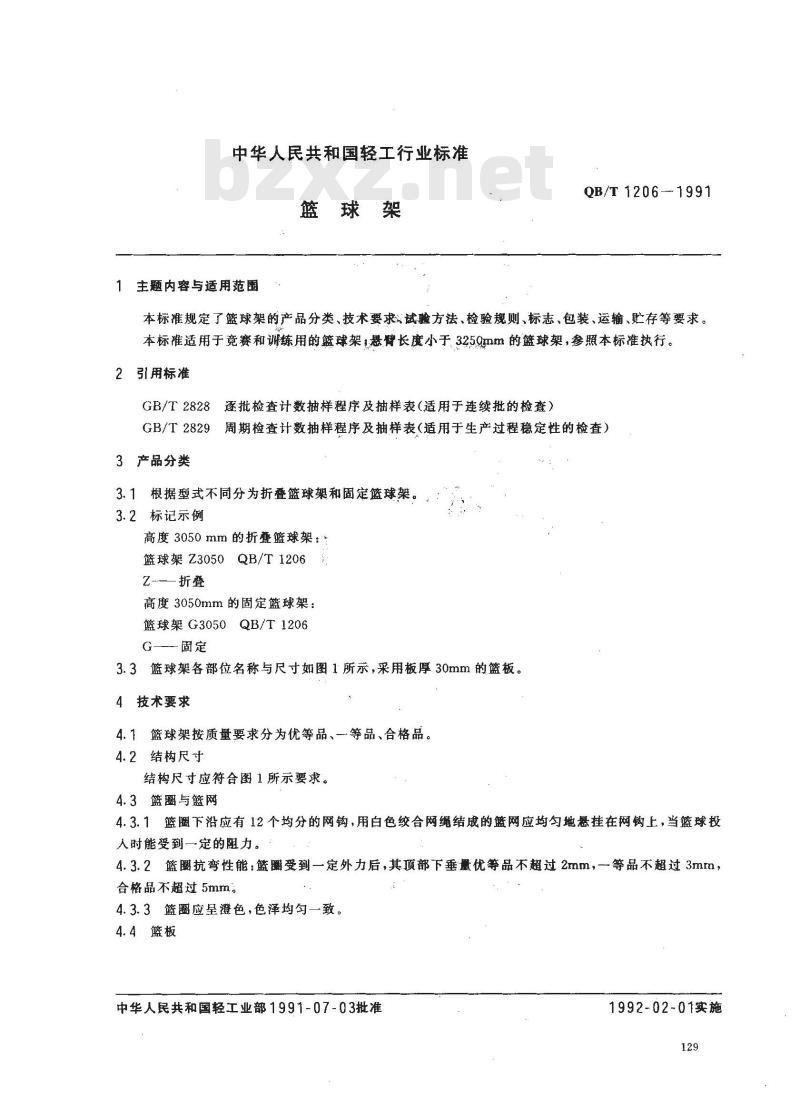

中华人民共和国轻工行业标准
篮球架
主题内容与适用范围
QB/T 1206-1991
本标准规定了篮球架的产品分类、技术要求试验方法、检验规则、标志、包装、运输、存等要求。本标准适用于竞赛和训练用的篮球架，悬臂长度小于3250mm的篮球架，参照本标准执行。2引用标准
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）3产品分类
3.1根据型式不同分为折叠篮球架和固定篮球架。3.2标记示例
高度3050mm的折叠篮球架：
篮球架Z3050QB/T1206
Z-折叠
高度3050mm的固定篮球架：
篮球架G3050QB/T1206
G——固定

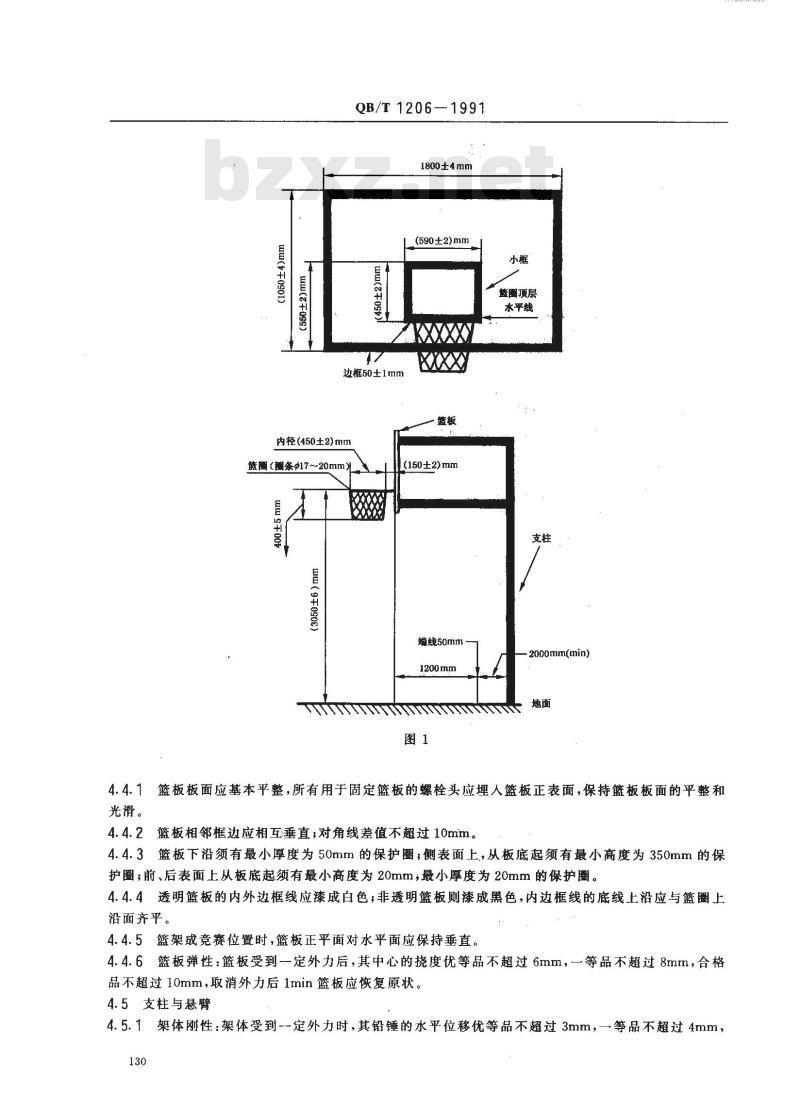

3.3篮球架各部位名称与尺寸如图1所示，采用板厚30mm的篮板。4技术要求
4.1篮球架按质量要求分为优等品、一等品、合格品。4.2结构尺寸
结构尺寸应符合图1所示要求。
4.3篮圈与篮网
4.3.1篮圈下沿应有12个均分的网钩，用白色绞合网绳结成的篮网应均匀地悬挂在网钩上，当篮球投人时能受到一定的阻力。
4.3.2篮圈抗弯性能：篮受到一定外力后，其顶部下垂量优等品不超过2mm，一~等品不超过3mm，合格品不超过5mm。
4.3.3篮圈应呈澄色，色泽均勾一致。4.4篮板
中华人民共和国轻工业部1991-07-03批准1992-02-01实施
QB/T1206—1991
1800±4mm
L_(590±2)mm
边框50±1mm
内径(450±2)mm
篮围(国条±17~20mr
19千00元
(150±2)mm
端线50mm
1200mm
篮项层
水平线下载标准就来标准下载网
2000mm(min)
4.4.1篮板板面应基本平整，所有用于固定篮板的螺栓头应埋入篮板正表面，保持篮板板面的平整和光滑。
4.4.2篮板相邻框边应相互垂直；对角线差值不超过10mm。4.4.3篮板下沿须有最小厚度为50mm的保护圈；侧表面上，从板底起须有最小高度为350mm的保护圈；前、后表面上从板底起须有最小高度为20mm，最小厚度为20mm的保护圈。4.4.4透明篮板的内外边框线应漆成白色；非透明篮板则漆成黑色，内边框线的底线上沿应与篮圈上沿面齐平。
4.4.5篮架成竞赛位置时，篮板正平面对水平面应保持垂直。4.4.6篮板弹性：篮板受到-定外力后，其中心的挠度优等品不超过6mm，一等品不超过8mm，合格品不超过10mm，取消外力后1min篮板应恢复原状。4.5支柱与悬臂
4.5.1架体刚性：架体受到-定外力时，其铅锤的水平位移优等品不超过3mm，一等品不超过4mm，130
合格品不超过5mm。
QB/T 1206—1991
4.5.2篮板背后距地面小于2750mm高度的任何篮架悬臂与支柱部分应经衬填后包扎，外表面漆色应能与背景有明显区别。
4.6升降特性
4.6.1折叠式篮架升降应灵活、平稳自如。4.6.2篮架升到竞赛位置，在竞赛中应保持整体尺寸稳定。4.7篮架外观
4.7.1架体用喷漆或其他工艺涂饰，表面应无较大的纹，无漏喷、脱漆及明显的划痕等缺陷。4.7.2各部焊接要严密牢固，不应有漏焊、虚焊、包渣、裂纹等缺陷。4.8液压系统与电性能
4.8.1液压系统不应有漏油现象。4.8.2篮架带电部分与外露非带电部分间的绝缘电阻应不低于2MQ，并应能承受试验电压为1500V，判定电流为10mA，额率为50Hz的单相交流电1min，而不得有闪烁或击穿现象。5试验方法
折叠式篮架应经调整后连续升降三次，使其成竞赛位置进行检测。5.1结构尺寸4.2条用卷尺（分度值1mm）、钢直尺（分度值0.5mm）、游标卡尺（分度值0.02mm）等量其测量。
5.2篮板4.4.2条用分度值1mm的卷尺进行测量。5.3篮板4.4.3条用分度值0.5mm的钢直尺进行测量。5.4篮板4.4.5条，在篮板侧表面顶端挂铅垂线，用目测检查篮板正平面与铅垂线平行与否。5.5篮圈抗弯性能4.3.2条，应先紧固篮图于篮板上，顶住篮板底部或拆下篮图固定于专用架台上，然后在篮顶部施加1500N静载荷1min，卸载后用分度值为0.02mm的高度尺或分度值为0.5mm钢直尺测量。

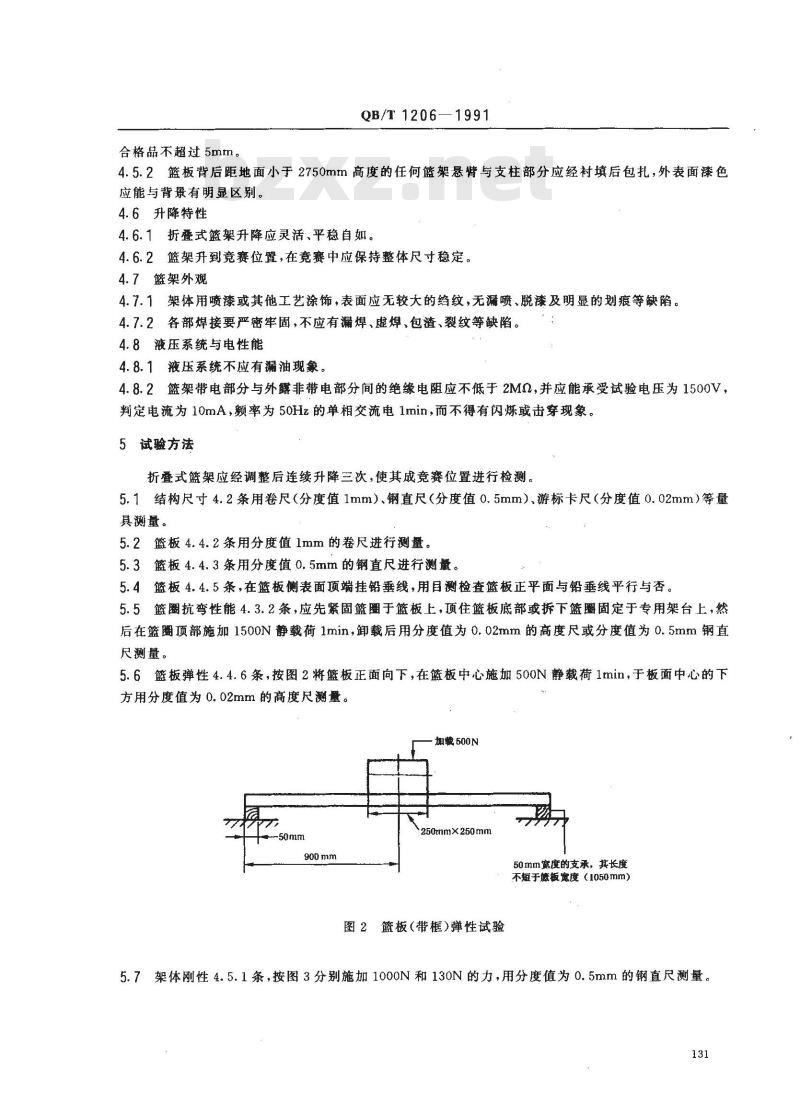

5.6篮板弹性4.4.6条，按图2将篮板正面向下，在篮板中心施加500N静载荷1min，于板面中心的下方用分度值为0.02mm的高度尺测量。加载500N
K250mm
50mm宽度的支承，其长度
不短于板宽度（1050mm）
图2篮板（带框）弹性试验
5.7架体刚性4.5.1条，按图3分别施加1000N和130N的力，用分度值为0.5mm的钢直尺测量。131
QB/T1206-1991
篮板中线(心）
木支柱
150mm×75mm
活动支点
绳索固定架

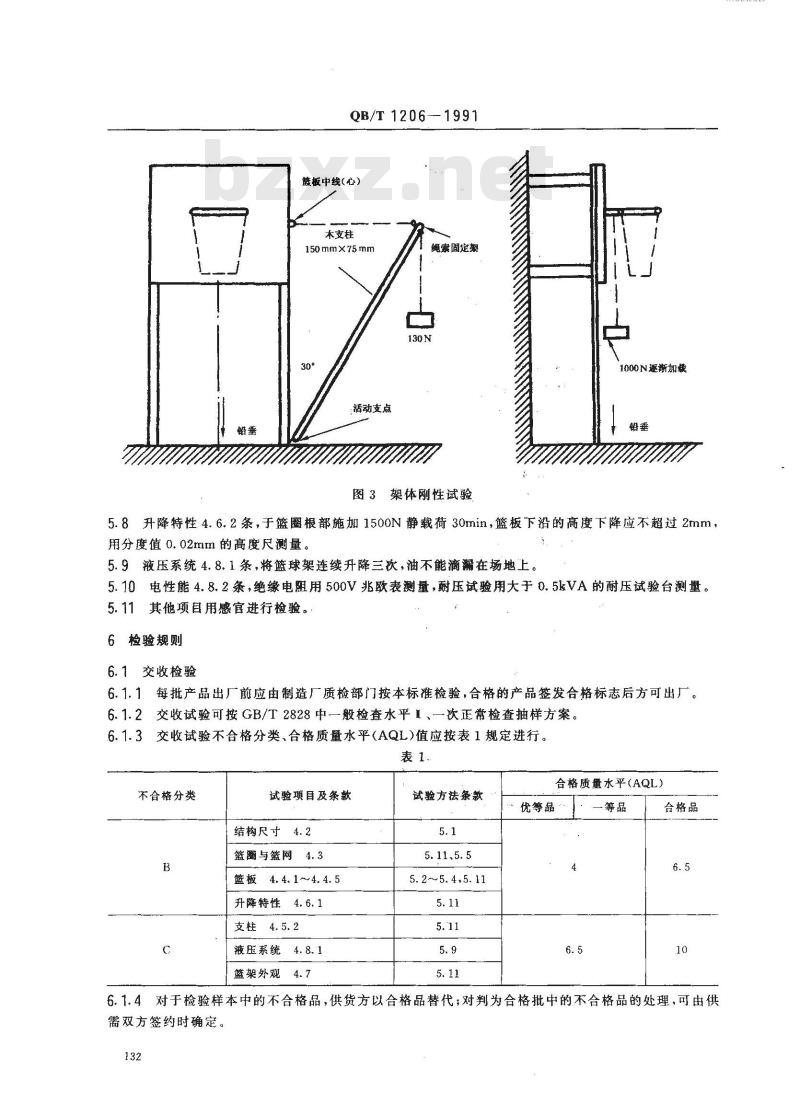

图3 架体刚性试验
1000N逐渐加载
5.8升降特性4.6.2条，于篮圈根部施加1500N静载荷30min，篮板下沿的高度下降应不超过2mm，用分度值0.02mm的高度尺测量。5.9液压系统4.8.1条，将篮球架连续升降三次，油不能滴漏在场地上。5.10电性能4.8.2条，绝缘电阻用500V兆欧表测量，耐压试验用大于0.5kVA的耐压试验台测量。5.11其他项目用感官进行检验。6检验规则
6.1交收检验
6.1.1每批产品出厂前应由制造厂质检部门按本标准检验，合格的产品签发合格标志后方可出厂。6.1.2交收试验可按GB/T2828中一般检查水平I、一次正常检查抽样方案。6.1.3交收试验不合格分类、合格质量水平（AQL)值应按表1规定进行。表1
不合格分类
试验项目及条款
结构尺寸4.2
篮图与篮网4.3
篮板4.4.1~4.4.5
升降特性、4.6.1
支柱4.5.2
液压系统4.8.1
篮架外观4.7
试验方法条款
5.11、5.5
5. 2~5. 4,5. 11
合格质量水平（AQL）
优等品
一等品
合格品
6.1.4对于检验样本中的不合格品，供货方以合格品替代；对判为合格批中的不合格品的处理，可由供需双方签约时确定。

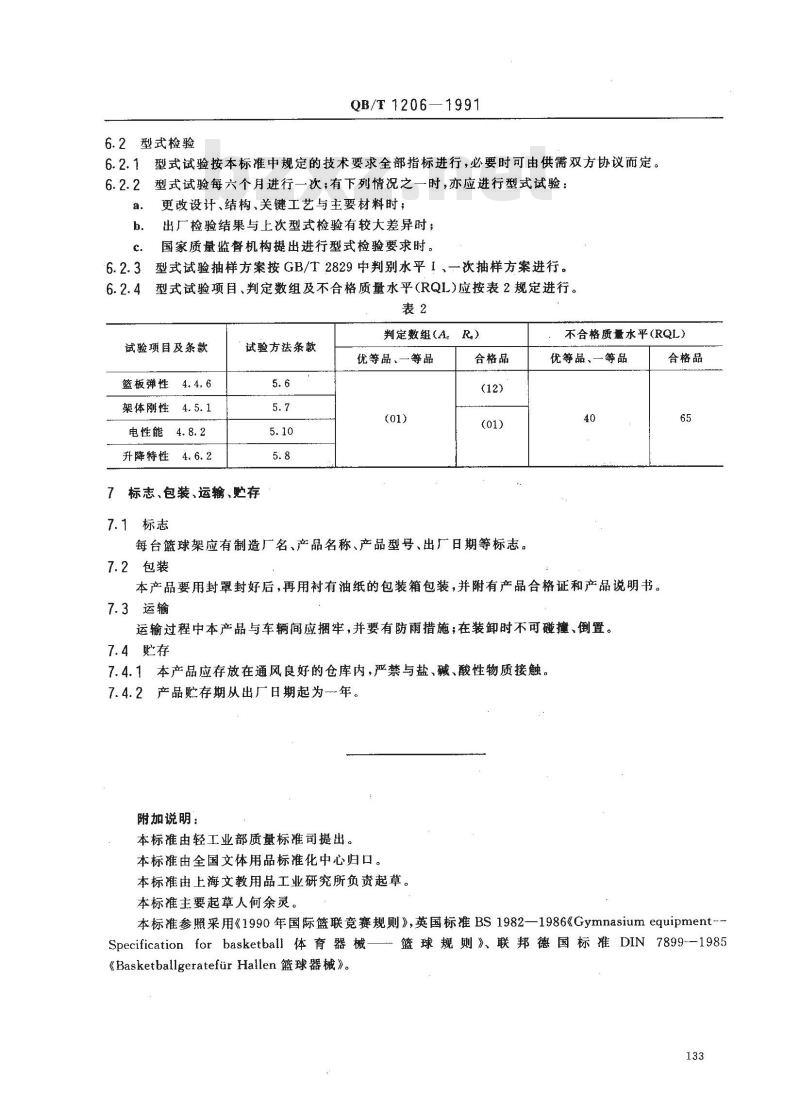

6.2型式检验
QB/T 1206—1991
6.2.1型式试验按本标准中规定的技术要求全部指标进行，必要时可由供需双方协议而定。6.2.2型式试验每六个月进行一次，有下列情况之一时，亦应进行型式试验：a.
更改设计、结构、关键工艺与主要材料时；出厂检验结果与上次型式检验有较大差异时；b.
国家质量监督机构提出进行型式检验要求时。6.2.3型式试验抽样方案按GB/T2829中判别水平1、一次抽样方案进行。6.2.4型式试验项目、判定数组及不合格质量水平(RQL)应按表2规定进行。表2
试验项目及条款
篮板弹性
架体刚性
电性能4.8.2
升降特性4.6.2
试验方法条款
标志、包装、运输、贮存
7.1标志
判定数组(A R)
优等品、一等品
合格品
每台篮球架应有制造厂名、产品名称、产品型号、出厂日期等标志。不合格质量水平（RQL）
优等品、一等品
7.2包装
本产品要用封罩封好后，再用衬有油纸的包装箱包装，并附有产品合格证和产品说明书。7.3运输
运输过程中本产品与车辆间应捆牢，并要有防雨措施；在装卸时不可碰撞、倒置。7.4贮存
7.4.1本产品应存放在通风良好的仓库内，严禁与盐、碱、酸性物质接触。7.4.2产品贮存期从出厂日期起为一年附加说明：
本标准由轻工业部质量标准司提出。本标准由全国文体用品标准化中心归口。本标准由上海文教用品工业研究所负责起草。本标准主要起草人何余灵。
合格品
本标准参照采用《1990年国际篮联竞赛规则》，英国标准BS1982—1986《GymnasiumequipmentSpecification for basketball 体 育 器 械《BasketballgeratefurHallen篮球器械》。篮球规则》、联邦德国标准DIN7899--1985133
